Virtuelle Hilfe (der Gleiskontakt an Signale)

[h.w.stein-info]

Hallo Modellbahnfreunde

Thema bezieht sich auf 3D-MBS Version 5

Es kam oder kommt oft die Frage : Wo liegt das Gleiskontakt genau ?

Hier kann ich es zeigen wie man mit Hilfe einer virtuelle Spur oder Zylinder ( Grundkörper waagerecht legt ) .

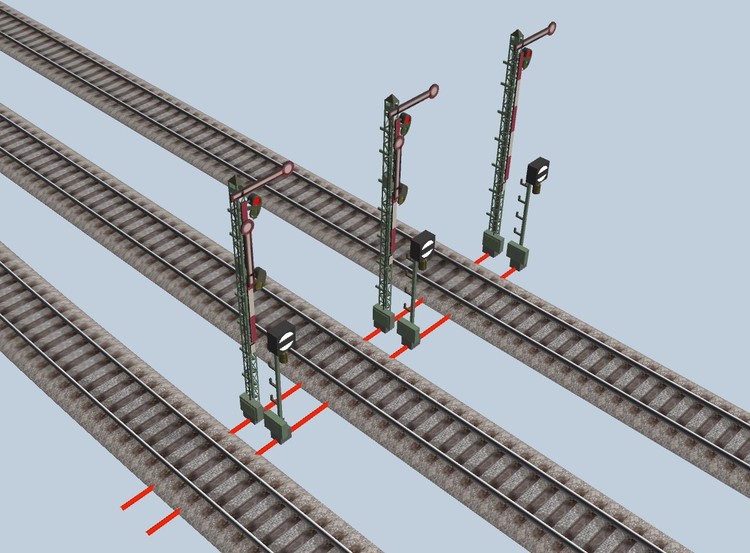

Im Bild sind zwei rote Linien zuerkennen , das wär in diesem Fall die Position des Gleiskontakt des Signals ( Linien sind etwas länger , gehen eigentlich bis Gleismitte ) .

Man kann zwei Signale positionieren und mit der Hilfe der roten Linien die anderen Signale daran anordnen .

Hier ermittelt man Y - Position oder den X - Position ( welchen Wert man braucht ) , kopiert diesen und nimmt ein anderes Signal und setzt durch einfügen den Wert dort ein .

Das macht man dann mit Signal , so ist erstmal der Gleiskontakt genau ersichtlich und gleichzeitig sind auch die Signale parallel zueinander .



Vermerk :

Bei dieser Kombination " Haupt- und Rangiersignal " ist auch das Sperrsignal auf Wert 1 zusetzen , wenn Hauptsignal auf "Fahrt" ( Wert 1) oder auf "Langsam Fahrt" ( Wert 2 ) steht - das gilt hier bei Formsignale .

Bei Lichtsignal ist diese Schaltmöglichkeit nicht mehr vorhanden .

Einzige Ausnahme ist bei "Halt" , das gilt für Sperrfahrten und Normalfahrten ( Fahrt oder Langsam Fahrt ) .

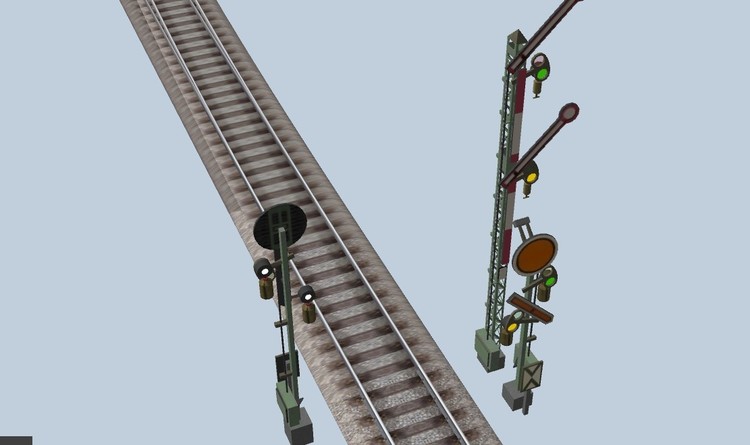

Als Einfahrt - Signal oder auch bei Strecken - Signal gibt es diese Kombination Haupt- und Vorsignal in Formsignaltechnik .

Hier wird kein weiteres Signal vorgesetzt ( z.B. Sperrsignal ) , an der Stelle des Vorsignals kann dann auch ein Sperrsignal vorhanden sein ( Abstellgleise ) .

Hierbei ist nur das Hauptsignal ein aktives Gleiskontakt gegen , Vorsignal oder Sperrsignal werden die Gleiskontakte beide passiv ( deaktiviert ) .

Signale habe einen Mindestabstand an Weichenzunge 10 Meter ! Diese Info stammt aus der DR/DB ( Deutsche Reichbahn-Zeit und übernommen bei der DB  ) .



Weiteres Tipps können hier beigetragen werden zum diesem Thema ..

Fragen bitte ihn einen anderen Thread stellen !

Viele Grüße



Erstellt am 01.03.2020

HnS
