Hallo,

... ich stelle meine "Beobachtung" mal hier ein, da es eigentlich nur diejenigen betrifft, die mit der Schnittstelle arbeiten...

Thema ist die Auswertung des Z-Drehwinkels bei einem Flexigleis...

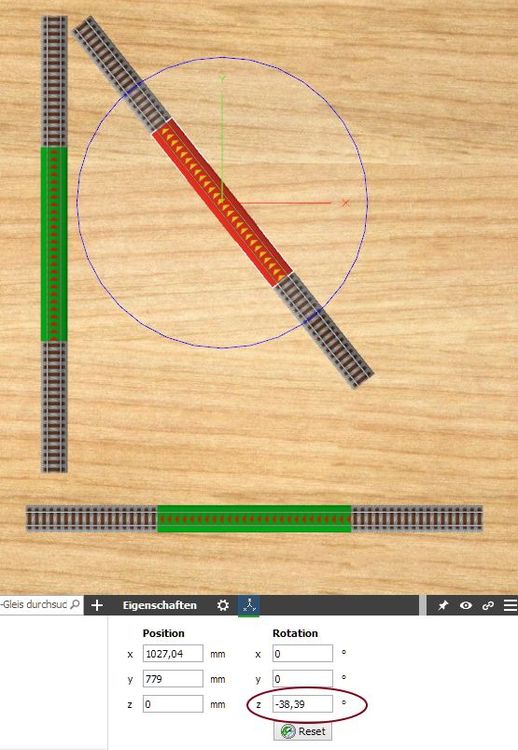

In den folgenden 3 Bildern hat das Flexigleis einen Z-Drehwinkel von 0° obwohl es verschieden orientiert auf der Platte liegt.

Bild1 ...


Bild2...


Bild3...


... nun, es hat etwas gedauert, bis ich hinter das "Geheimnis" gekommen bin...

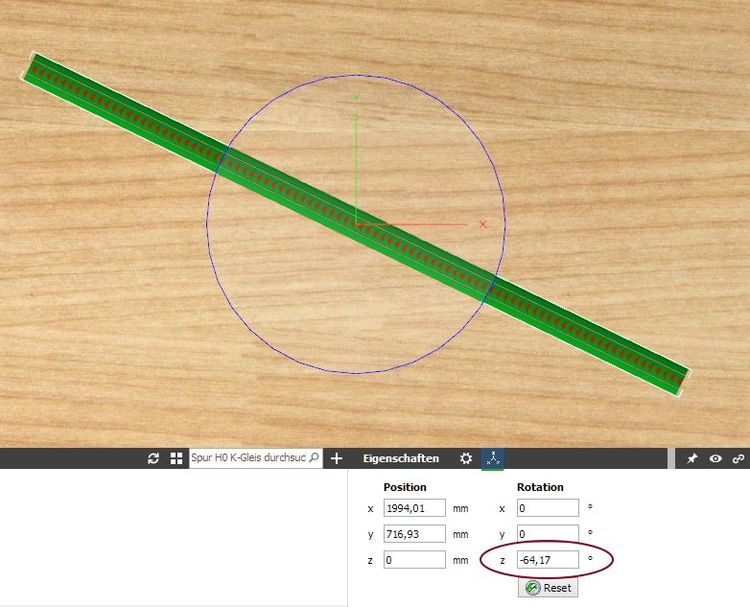

Wird ein Flexigleis in beliebiger Z-Drehung...

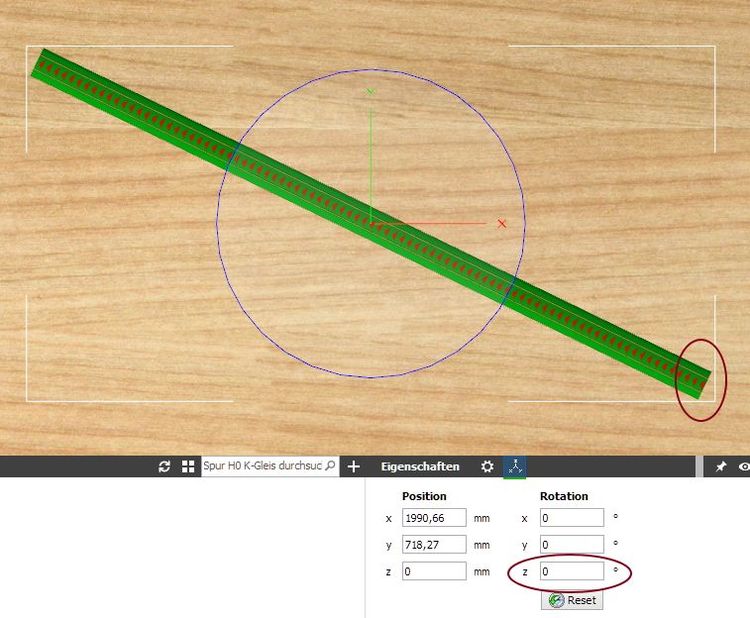

... bei "Flexigleis biegen" am "unteren" Ende angefasst, so wird die Z-Drehung augenblicklich auf 0° gestellt...




... aber eben nur dann!

Wenn man hingegen "Flexigleis biegen" nur am "oberen" Ende macht, so bleibt der Z-Drehwinkel erhalten!


... zum Vergleich noch einmal Bild2...




... so habe ich 2 Flexigleise in optisch gleicher Lage mit 2 unterschiedlichen Z-Winkeln !

... dies kann an der einen oder anderen Stelle in einem Zusatzprogramm schon mal "Sorgen" bereiten...

P.S. Wenn man das Flexigleis aus Bild2 nun an sich in der Z-Achse dreht, beginnt ab hier der Drehwinkel !...

Gruß

EASY
