Guten Tag Ich wollte meine erste Fahrstrasse «Programmieren» und habe nach der Anleitung im Wiki gehandelt. Weder mein Zwergsignal, noch der dazugehörende Gleiskontakt lassen sich jedoch als Start- oder Zielpunkt definieren. Das rote «Verbotslogo» bleibt auch bei der Ansteuerung des Zwergsignals aktiv. Bei den Eigenschaften des entsprechenden Zwergsignals habe ich keine weiteren Informationen gefunden. Mache ich etwas falsch? Kann momentan kein Video erstellen, der Text: «Fehler: Verzeichnis kann nicht erstellt werden» erscheint noch immer. Diese Ungereimtheit habe ich bereits gemeldet. Mit freundlichen Grüssen André

Guten Tag Neo Vielen Dank, die 1. "Ungereimtheit" ist bereits behoben. Ein schönes Wochenende wünscht André

Guten Tag Bei meiner Software haben sich die folgenden Ungereimtheiten «eingeschlichen»: 1. Das Hauptmenü und das Planungs- und Simulationsmenü sind nur in der Anwendung Simulation konstant sichtbar. So war das ja schon immer. In der Anwendung Planung jedoch verschwindet das Hauptmenü jedoch in den Hintergrund und wird erst wieder sichtbar, wenn ich mit dem Mauszeiger am oberen oder unteren Bildschirmrand bin. dann wird das Hauptmenü wider sichtbar und kann auch bedient werden. Gehe ich mit dem Mauszeiger jedoch in die Mitte des Bildschirms, verschwindet das Hauptmenü wieder. 2. Zur Visualisierung wollte ich über dieses Anliegen eine Videoaufnahme machen. Da erscheint jedoch die Meldung: «Fehler: Verzeichnis kann nicht erstellt werden». Habe ich da etwas falsch gemacht, oder ungewollt Einstellungen verändert? Mit freundlichen Grüssen André

Guten Morgen Douglas und streit_ross @ Douglas: Merci für die Informationen, mit dieser Variante kann ich mein Problem lösen. @ streit_ross: Ja, es soll mal eine grosse Anlage werden, «schaun mer mal» was aus dieser Idee entsteht. Vielen Dank für deine Informationen. Ein guter Hinweis ist das auch mit dem Gamingrechner, so weit habe ich noch nicht gedacht. Theoretisch könnte man die hochgeladene Anlage «Versuch Rampe Grauenstein», wenn das überhaupt möglich ist, wieder löschen, in diesem Zustand ist sie vermutlich nicht wirklich eine gute Basis für andere Teilnehmende zum weiter bauen. Wünsche allen einen schönen und erfolgreichen Tag André

- Hallo Walter - Hallo Götz @ Walter: Habe das so gemacht mit Titel «versuch Rampe Grauenstein» @ Götz: Ich wundere mich jedes mal, wenn ich mich mit den Möglichkeiten auseinandersetze und bin immer wieder von neuem über die vielen Möglichkeiten, welche das Programm bietet, erstaunt. Bin halt noch ein «Greenhorn», erst seit kurzem dabei und lerne immer viel neues. Beste Grüsse André

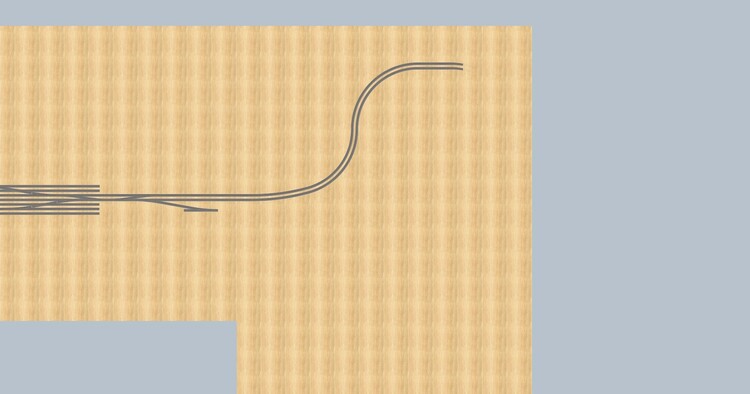

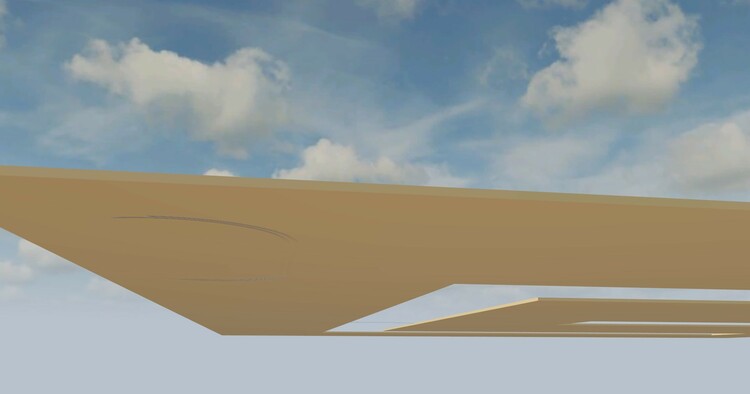

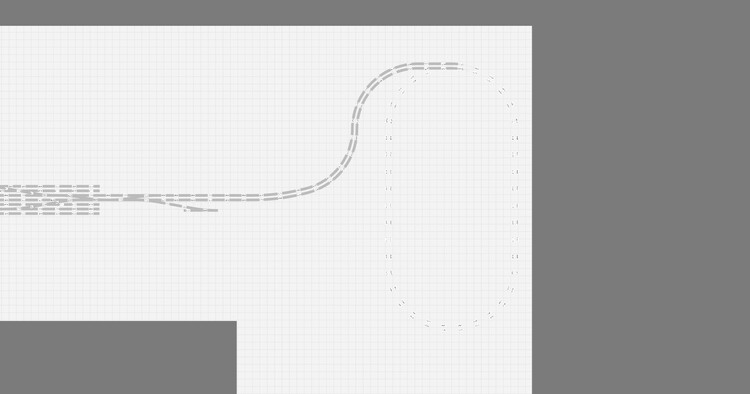

Guten Tag Götz Ich habe das mal in 4 Bildern versucht zu visualisieren, Video als Datei war leider zu gross. Vielleicht hilft das weiter? Gruss André

Guten Tag Ich habe mir nun einen schönen doppelspurigen Gleiswendel (nach unten) gebaut und konnte diesen auch erfolgreiche an der Standardebene anschliessen. Die Probefahrten waren erfolgreich. Nun ergeben sich für mich die drei folgenden Probleme: - Beim Befahren ins Gefälle ist noch immer die Bodenplatte der Standardebene sichtbar, wie kann ich diese beseitigen? - Die Gleise des Gleiswendels sind nicht überall sichtbar, muss ich da mit Ebenen arbeiten? - Am unteren Ende des Gleiswendels habe ich noch keine neue Bodenplatte und kann demzufolge den vorgesehenen Schattenbahnhof nicht bauen. Wie komme ich hier zu einer zusätzlichen Bodenplatte? Mit freundlichen Grüssen André

Guten Abend Brummi und Götz Vielen Dank für die beiden Beiträge, beide sind für mich hilfreich. Ein schönes Wochenende wünscht André

Guten Tag Wenn ich z.B. zwei gebogene Gleisstücke habe und diese mit unterschiedlichen Eigenschaften positioniere (z.B. 1 Gleis mit Drehung 0.2° in Position y und das anschliessende Gleis mit Drehung 0.4° in Position y) entsteht ein «unsauberer Schienenstoss zwischen den beiden Gleisstücken. Dies ist aus der 3D-Sicht des Lokführers beim Befahren der beiden Schienenstücke sichtbar und es «ruckelt» auch ein wenig auf der Lok. Kann man das mit einer Technik eliminieren oder bin ich da mit meinem Anliegen schon etwas zu extrem?!? Mit freundlichen Grüssen André

Guten Abend Götz Vielen Dank für diese nützlichen Informationen und das Video. Beim ersten Versuch hat alles bestens funktioniert. Eine gute Zeit wünscht André

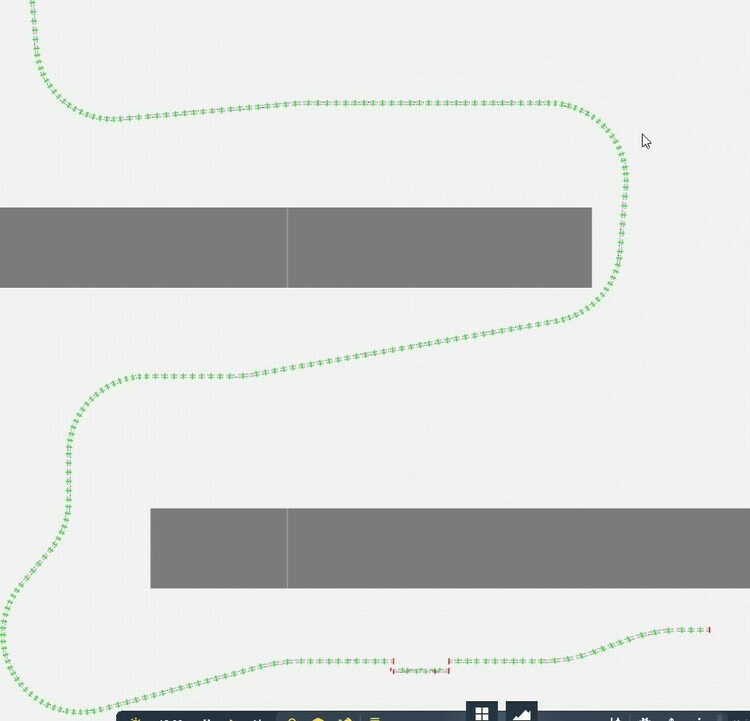

Hallo streit_ross Die Spurwechselstelle befindet sich mitten in der Rampe. Diese ist extrem lang! Vielleicht helfen dir die beiden Bilde weiter? Gruss André

Hallo Götz Vielen Dank für den Vorschlag. Habe das so probiert, am Boden gezeichnet, dann gruppiert und dann in der 3D-Ansicht versucht einzubauen. Hat aber noch nicht geklappt. Gruss André

Guten Tag Ich konnte mir eine schöne Rampe bauen. Nun möchte ich in dieser Rampe anstelle von geraden Schienen einen Spurwechsel mit 4 Weichen einbauen, welche die gleiche Steigung wie die ganze Rampe haben. Ich habe mehrere Varianten für den Einbau der 4 Weichen ausprobiert, bin aber noch nicht erfolgreich gewesen. Gibt es dazu einen «Trick 77»? Mit freundlichen Grüssen André Catin

Guten Tag Goetz Vielen Dank für die Antwort. Als Tool meinte ich die Anwendung, welche ich angehängt habe. Wie bereits geschrieben, habe ich das Vorgehen gemäss Anhang nun verstanden und angewendet. Das von Dir erwähnte Hilfsgleis scheint aber auch noch vielversprechend zu sein, werde das auch noch ausprobieren. Eine gute Zeit wünscht André Catin

Guten Tag Eine Antwort auf diese Frage ist nicht mehr nötig. Ich habe heute noch einmal ausprobiert und den Sinn und Vorteil dieses Tools nun erkannt. Mit freundlichen Grüssen André Catin

Guten Abend Bei der Planung meiner Anlage 1:87 verwende ich Roco-Line mit Bettung. Bei dieser Arbeit bin ich zufälligerweise auf das Tool Parallelgleisabstand gestossen. Dieser beträgt bei Roco-Line soweit ich mich erinnere 61.6 mm. Kann mir das Tool Parallelgleisabstand bei der Arbeit nützlich sein? Die Informationen im Wiki verstehe ich leider nicht so recht. Mit freundlichen Grüssen André Catin

Guten Abend Douglas und Goetz Vielen Dank für diese hilfreichen Informationen. Ich wünsche euch beiden einen schönen Abend und verbleibe mit freundlichen Grüssen André Catin

Guten Tag Ich beziehe mich auf das Thema «Rampe / Steigung» von «moon2018», welches am 16.10.2022 besprochen wurde. Ich habe die Empfehlung berücksichtigt und konnte die von mir gewünschte Rampe umsetzen. Dazu habe ich noch eine Zusatzfrage: Wenn ich sehr viele Gleisstücke mit den gleichen %0 anheben möchte, ist das Markieren der vielen einzelnen Gleisstücke etwas aufwändig. Gibt es einen Tastaturbefehl, mit welchem ich Gleisstück 1 und nur noch Gleisstück 75 anklicken kann und dann sind alle Gleisstücke von 1 bis 75 aktiv? Ich habe im Wiki gesucht aber nichts dergleichen gefunden. Vielleicht habe ich aber auch am falschen Ort gesucht. Mit freundlichen Grüssen André Catin

Hallo BahnLand Vielen Dank für diese Informationen welche sehr aufschlussreich sind. Ich wünsche Ihnen eine gute Zeit und verbleibe mit freundlichen Grüssen André Catin

Guten Morgen Ich habe im Online-Katalog die diversen Bahnsteige und Gebäude vom Bahnhof Göschenen angeschaut, das sind sehr schöne Modelle. Leider sind die jeweiligen Links für weitere Detailinformationen vermutlich nicht mehr aktuell. Haben Sie eventuell aktuelle Links? Mit freundlichen Grüssen André Catin

Guten Nachmittag Götz Habe das so gemacht, konnte die Bodenplatte neu zeichnen. Vielen Dank für die schnelle und hilfreiche Antwort. Mit freundlichen Grüssen André Catin

Guten Tag Während der Gleisplanung hat sich die von mir definierte Bodenplatte «verabschiedet». Die Hintergrundfarbe ist nun nicht mehr Holzstruktur sondern nur noch Grau uni. Kein Problem dachte ich, konstruiere ich diese noch einmal. Nach dem Wechsel in den Modus «Geländegestaltung» kommt jedoch die Auswahl «Bodenplatte aus dem Katalog» nicht mehr. Mache ich was falsch? Mit freundlichen Grüssen André Catin

Hallo Götz Nun ist alles klar, ich habe verstanden und kann weiterbauen. Vielen Dank und freundliche Grüsse André Catin

Guten Tag Sintbert Vielen Dank für die schnelle und ausführliche Antwort. Du hast natürlich recht, ich meinte die grünen streifen, Entschuldigung. Ich interpretiere diese auch als gültige Verbindungen. Die Verständnis-Frage besteht darin warum sind denn diese Linien der verschiedenen Gleise oft seitlich verschoben? Wenn ich doch immer die gleichen Gleissymbole mit den gleichen Abmessungen verwende, müssten dann nicht auch die grünen Streifen genau übereinander sein und nicht gelegentlich etwas nach links oder rechts «rutschen»? Mit freundlichen Grüssen André Catin

Guten Abend Ich habe erste Versuche für einen Gleisplan gemacht, Roco-Line mit Bettung. Dazu eine Verständnis-Frage: In der Ansicht «2D-Kamera (technische Zeichnung)» erscheinen unter anderem senkrechte, blaue Streifen (siehe Beilage). Erstaunlicherweise sind diese nicht in der gleichen Waagerechten Position «x». Hat das etwas zu bedeuten und wenn ja was? Dok1.pdf Mit freundlichen Grüssen Einsteiger
