Hallo zusammen,

in Ergänzung zum Thema für V3 gibt es einige Änderungen in V4, die neu beschrieben werden müssen. Im Prinzip ist die Vorgehensweise in beiden Versionen ähnlich. Als Anlaß nehme ich die 5" und 7¼" Echtdampf-Bahngleise von Zimmermann, die in Natura durch passende Schienenprofile zum echten 3-Schienengleis ausgebaut werden können.

Wenn Du in V4 eine Anlage neu eröffnest, wirst Du nach dem Anlagenmaßstab gefragt.

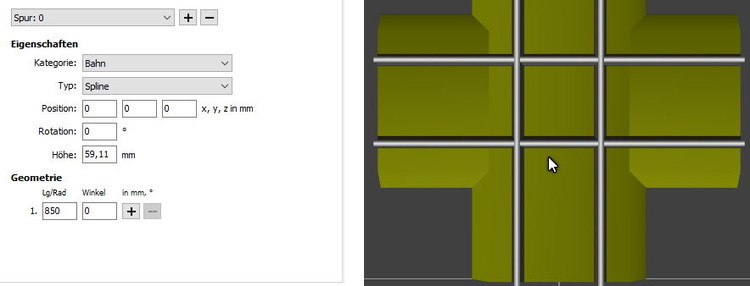

Wir möchten hier eine Anlage im Maßstab 1:8 erstellen und tippen die Zeichenfolge "1:8" ein. Dann holen wir uns hilfsweise eine Kreuzung mit 850 mm für eine zu erstellende Gleislehre aus dem 7¼" Katalog auf die Platte. Der Gleiseditor bildet die oliv-grüne Kreuzung ab

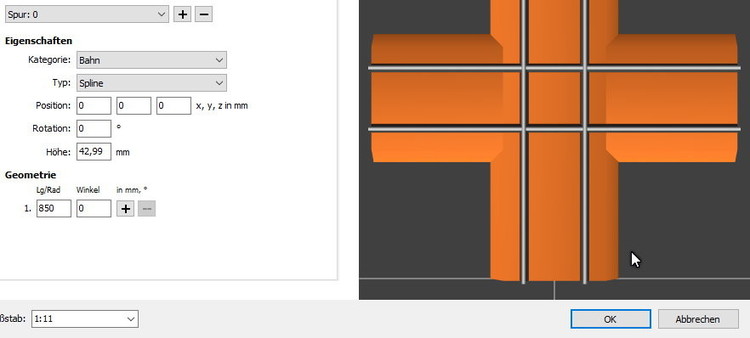

soweit - so gut - wir holen uns nun die 5" Kreuzung auf die Platte

Die Kreuzung hat mit der reduzierten 5" Nennweite den Maßstab 1:11 -  aber die Länge beibehalten. Die Kreuzungen haben noch unterschiedliche Höhen. Deshalb muß das 5" Gleis später um die Höhendifferenz von 59,11 - 42,99 = 16,12 mm angehoben werden, damit beide Schienenoberkanten höhengleich abgebildet werden können.

Wir stellen fest, das 3-Schienengleise unterschiedlich gebaut sein können:

  • Forum_2018_N00019.jpg.2d114b78d9f30dd5ebf9c3b7d08a429b.jpg
  • Forum_2018_N00020.jpg.92e8904217e01b48da117d8203034be8.jpg

Gleiswechsel sind möglich und werden mit einem Spline in die Gegenposition gezogen.

Für beide Bauformen wurden Gleislehren entworfen und hochgeladen. Weichen werden noch mit Schaltbeispiel ergänzt.

fürs Erste mit vielen Grüße,

Henry
