Vorschlag eines Bahnhofbereich ........in V5


Empfohlene Beiträge

Hallo Modellbahnfreunde

habe eine Anlage als Muster ( Beispiel ) aufgebaut , da werden Signale mit Zugbeeinflussung eingesetzt .


So sieht sie aus , wo bei ich auf die Oberleitung verzichtet habe .

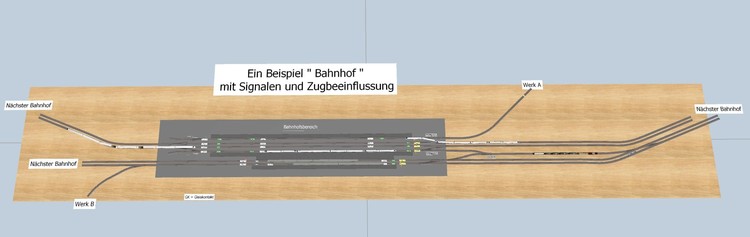

Der graue Untergrund um den geht es hier eigentlich , das ist der Bahnhof-Bereich .

V5_Beispiel _ Bahnhof mit Signale und Zugbeeinflussung.mbp



Grundprinzip von realer Eisenbahn nachgebaut .

Hierzu sind auch ein paar Beschriftung auf der Anlage gegeben .

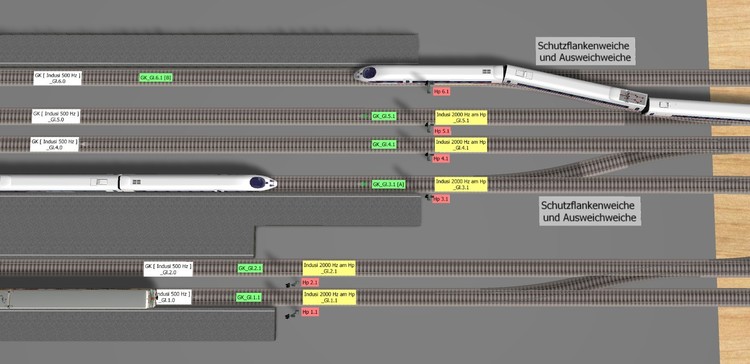

Ein paar Bilder aus der Anlage ....


Gebäude und die Umgebung sind nicht vorhanden , sollte in Prinzip überall vorkommen können .

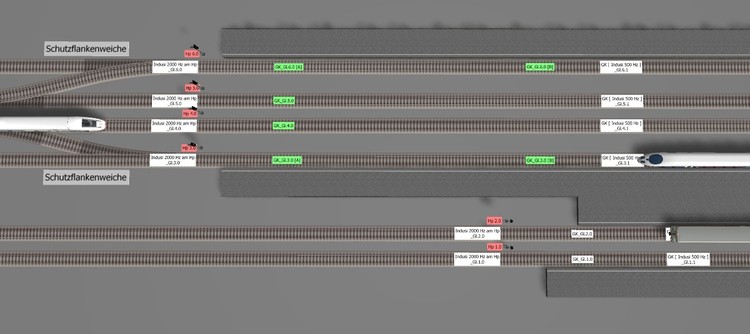

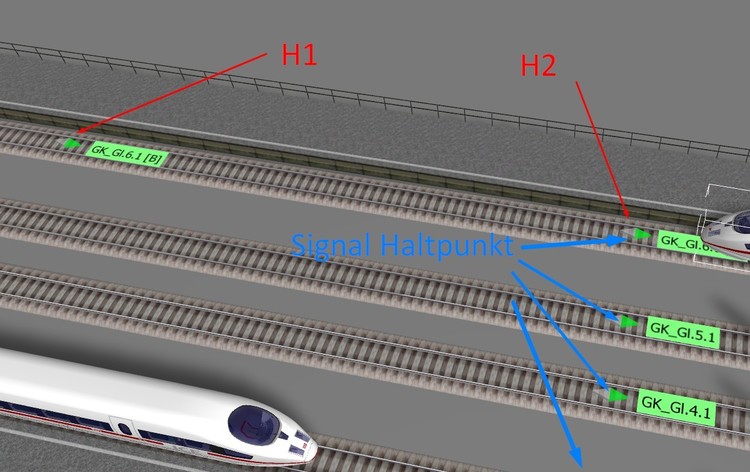

An den Haltestelle ( Bahnsteig Gleis 4 und Gleis 6 ) kann ein langer und ein kurzer Zug am Gleiskontakt stoppen ( Gleiskontakte " grün " ) .


Auch der gegenüberliegende Seite ist es so vorhanden .

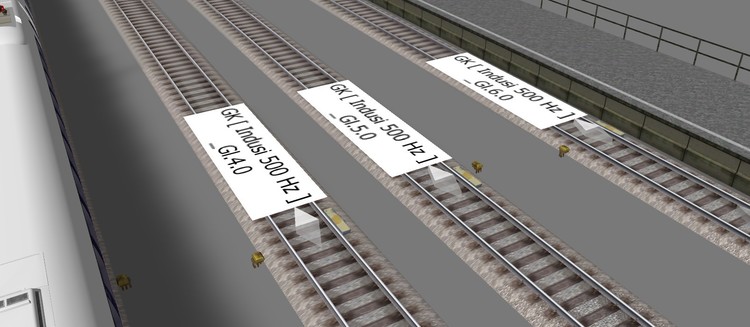

Indusi 500 Hz ( Zugbeeinflussung ) " weisse Gleiskontakte und Beschriftungen " , sie stehen immer rechts in Richtung des Hauptsignal ( Hp ) .



Hier bei diesem Bild sind unterschiedliche Hp - Signale vorhanden .

Wo kein Rangierverkehr statt findet fällt das Sh( orange Pfeile )  weg ( man kann es auch setzen , aber dann muss man schwarze Blenden vorsetzen ) .

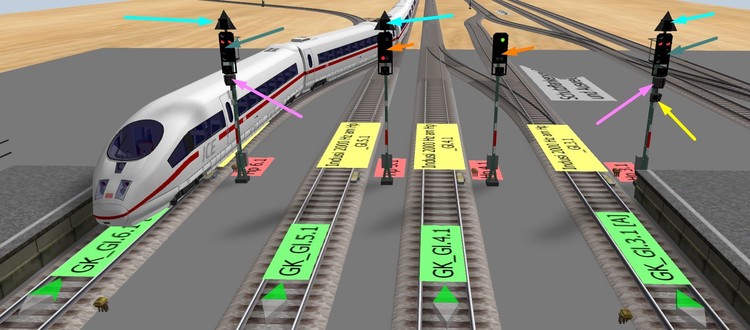

Geschwindigkeitanzeige an bestimmten Hp 's ( hell blaue Pfeile ) . Lila Pfeile sind Richtungsanzeigen für den Fahrweg ( Fahrstraße ) .

Gelber Pfeil ist für das Abfahren erlaubt ( Zp9 ) .

Die Gleiskontakte haben unterschiedliche Farbgebung für ihren Zweck ...

- grün = für das Signal ( abhängig vom Signalbild )

.. Fahrt

.. Langsam Fahrt

.. Halt

.. Rangierfahrt ( 15 bis 40 km/h )

- weiss = für das Indusi " 500 Hz " , Geschwindigkeitsreduzierung



Einige Signal besitzen Geschwindigkeitsanzeigen , die zusätzliche Informationen dem Signal geben sollen .



Anhand dieses Beispiels würde ich bitten eine EV in zwei unterschiedliche vorgehen Weise hier vorzustellen .

Klassische EV ( Standard ) und einmal mit Hilfe mit Lua ( Skriptsprache ) .

Vielleicht kann man es unter Modulen aufsetzen ..

Modul A ( Klassik )

Modul B ( Lua )



Grundprinzip Vorkommen sollten ....

Verzögerungen bei Halten und Abfahren

Signalbilder mit Zusatz ( Geschwindigkeit und/oder Fahrrichtung )

Zugbeeinflussung durch die Signalstellung ( Signalbild )

etc...

eine Erklärung , in wie weit was passiert an den Stellen .



So sollten auch Neueinsteiger damit zurecht kommen können .



Vermerkt :

In einem Bahnhof sind keine Vorsignale , es kann aber sein das ein Hauptsignal mit einem Vorsignal am gleichen Mast vorkommen .

Aber nur weil für das Vorsignal der Abstand sonst zu klein wäre .



Denke das man mit dieser Beispielanlage herüberbringen kann .

Ihr könnte die Anlage ja herunterladen und genau an den Gleisen ( Indusi , Gleiskontakte und Signalen [ Hp's  ] ) ansehen .

Bin hier genau nach Vorbild gegangen , den Bahnhof habe ich etwas verkürzt .

Man kann ja an jeden Ende eine Verbindung zum Kreis machen .

Mir ging es um die realen Vorbild und den Prinzip der Steuerung .



Was haltet Ihr davon Anhand dieses Beispiel ( Vorlage ) ?

Und können damit alle Fragen dann beantwortet werden !



Viele Grüße

H:xnS
