Hallo Modellbahnfreunde

Zur Abwechslung habe ich eine Drehscheibe ( 48er ) ; ( oder bei Fleischmann im Sortiment vorhanden ) mit Oberleitung aufgebaut .

Auf der Anlage kommen ca 3 - 4 Drehscheiben auf , hier ist schon vieles modernisiert und umgebaut worden .

Die Stadt verrate ich noch nicht um die es hier geht !

Von 48 Abgänge ( Ein- und Ausfahrten ) sind 25 Lokschuppen im Ring verbunden mit 2 Ein- und Ausfahrten . Ungefähr ein Halbkreis auf einer Seite der Drehscheibe .

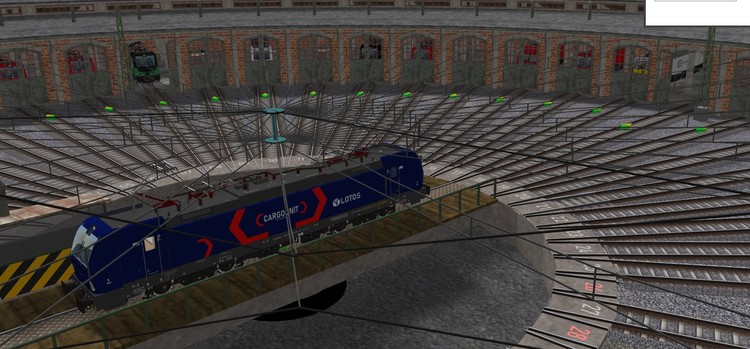

Seitenansicht der Drehscheibe sieht man schon die Oberleitung ( Roter Brummer - Oberleitung Sortiment ) .

Die Verbindung der Oberleitung ist ein Tellerverbindung ( Sammelpunkt der Enden ) ....  Der Teller ist aus Bordmittel ( Grundkörper ) gebaut worden , Farbgebung ist nicht der Masten oder der Oberleitung gleich - egal .

Etwas schwieriger ist die Abspann der Oberleitung , die zu zwei Masten ab nimmt , gerade ist ein kein Mast dafür nötig .

Hier nochmal besser zu sehen was ich damit meine ....

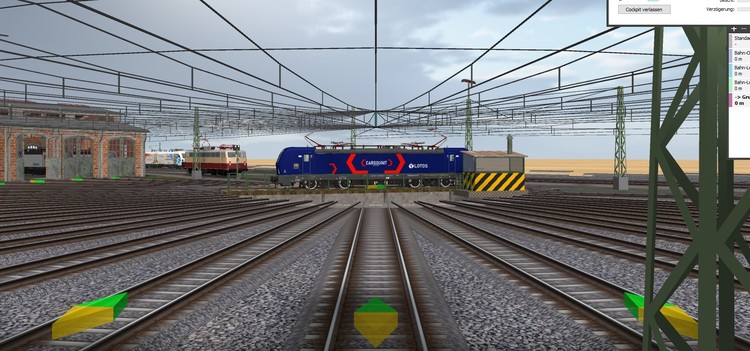

Ansicht aus einer Lok vom Schuppen stehen ..........

Ist die Lok bis zur Mitte der Drehscheibe gekommen , stoppt sie dann und schaltet den Pantograph ( Stromabnehmer ) herunter ( senken ) .

Stromabnehmer unten kann die Drehscheibe in Bewegung gebracht werden , wo die Lok hin soll zum Schuppen oder davor .

Es sind auch Gleiskontakte entsprechend vorgenommen , die die Lok stoppen soll ( auch in beide Richtung ist möglich ) .

Mit der EV / Lua kann weitere Steuerungen ergänzt werden , so wie man es sich vorstellt , wie die Bahn es in Wirklichkeit auch macht .

Die Anlage werde ich immer zwischen der WSB fortsetzen , erst soll die Schwebebahn-Modelle-Gerüste fertig werden - das davon ein Modellbauer ein Vorbild erkennen kann .

Wer findet die Idee und Ausführung gut - es ist dem Original ( Real ) nachgestellt und aufgebaut .

Welche Stadt oder Ort gebe ich noch nicht bekannt - kommt später hier zu .

Bemerkungen dürfen gern gegeben werden !

Wer Hilfe braucht hierfür kann gern mich ansprechen oder anschreiben !

Vielen Dank im Voraus !

Viele Grüße

HnS



[h.w.stein-info]

Hallo Modellbahnfreunde

Danke Max für den Klick " Gefällt mir " !     Die Schwebebahn GTW15 in v6 kann ich mir ja jetzt ansehen

Gerade die Standard V6 heruntergeladen und installiert .

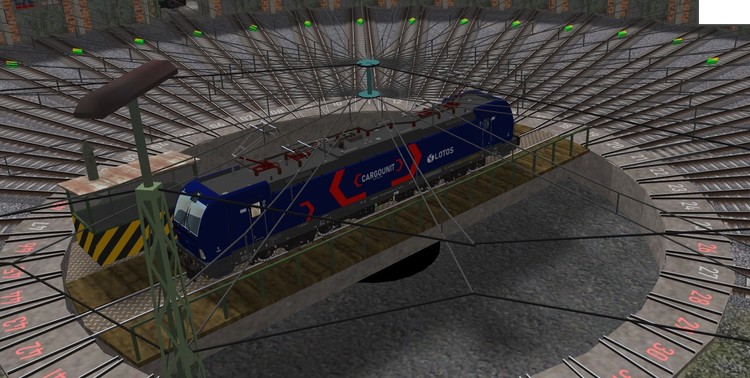

Die Drehscheibe ein Bildschirm abgelichtet in V6 - Grafik ist viel , viel besser - wow ....

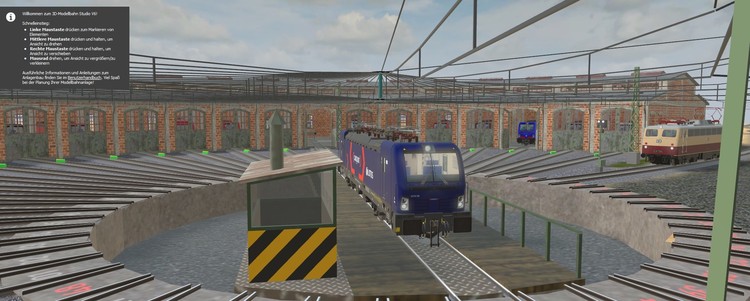

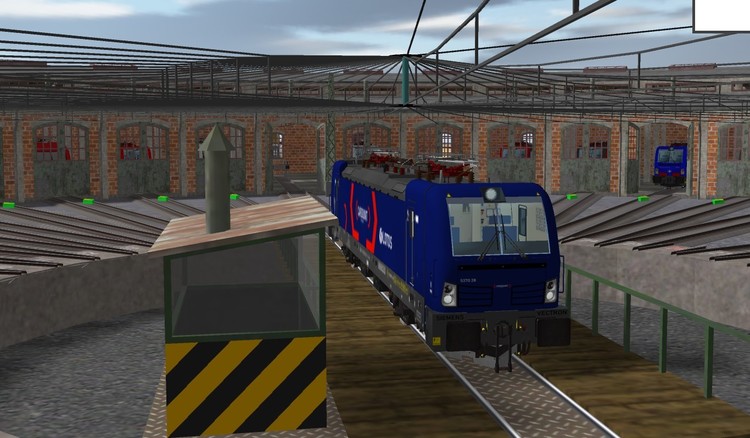

und nun das Bild dazu ....

Hyper - Hammer - Mega



Hallo Neo

3D-Modellbahn Studio v6 Standard

Vielen Dank für den Hinweis und Testmöglichkeit , kaufen auf jeden Fall !

Viele Grüße

HnS
