Ausleger mit Abhänger lineal zum Mast - mit Hilfefunktion


Recommended Posts

Hallo Modellbahnfreunde

Oberleitung !

Idee wie man mit Hilfsmittel sich helfen kann ?

Ausleger an einem Gleis anlegen , dann nach einen Abhänger für Rohrausleger funktioniert und Auslegermast - prima .

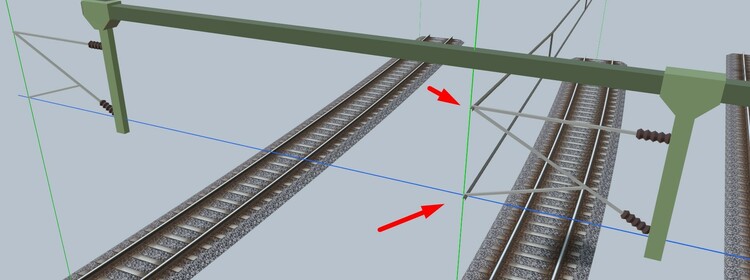

Aber jetzt einen weiteren und der liegt in einen Bogen oder Abzweig passt sich am Gleisverlauf an .

Jetzt sind zwei verschiedene Position der beiden . Den zweiten muss man dann anpassen zum Mast .

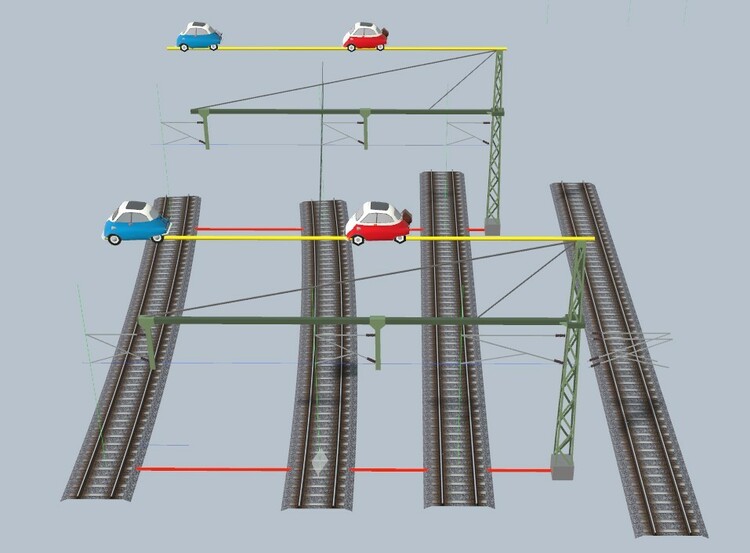

Ausleger und Abhänger für Rohrausleger und eine senkrechte Linie ( grün ) ; virtuelle Spur als 3D-Modell und in einer Gruppe zusammen gefasst .

Die Varianten mit je ein Fahrzeug ( kurzes Auto ) verknüpft .




Habe mir mit Hilfe eine virtuelle Spur in Auslegerichtung positioniert ( gelb) Fahrspur aktiv .

Rote Linie ( virtuelle Spur - 3D-Modell ) für den Bodenbereich .

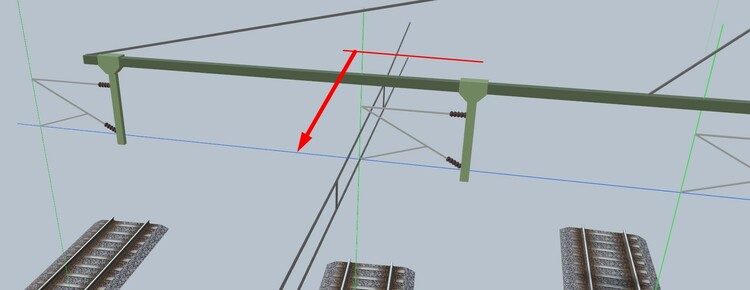

Blaue Linie ( virtuelle Spur - 3D-Modell ) als Ansicht zur Oberleitung .

 Am ersten Ausleger setze ich den Mast an , dann den Abhänger ( Gruppe ) - die Gruppe ist mit das Fahrzeug verknüft ( verbunden ) .

Durch die Bewegung des Fahrzeug wird der Abhänger mitgenommen .

Die Geschwindigkeit sollte langsam sein ( etwa 1 km/h ) und dann stoppen an der Position .

Der Abhänger bleibt lineal zum Mast auch bei Kurven ( Abzweig ) .



Beispiel

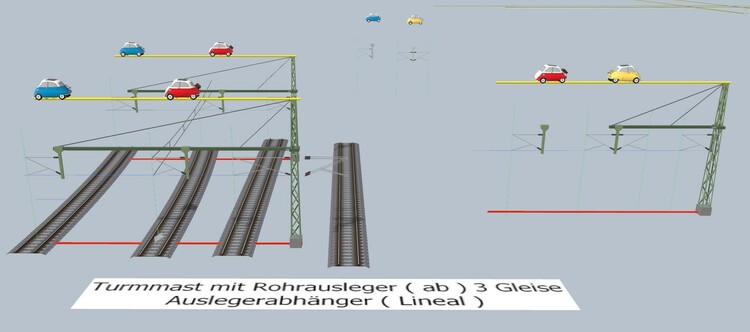

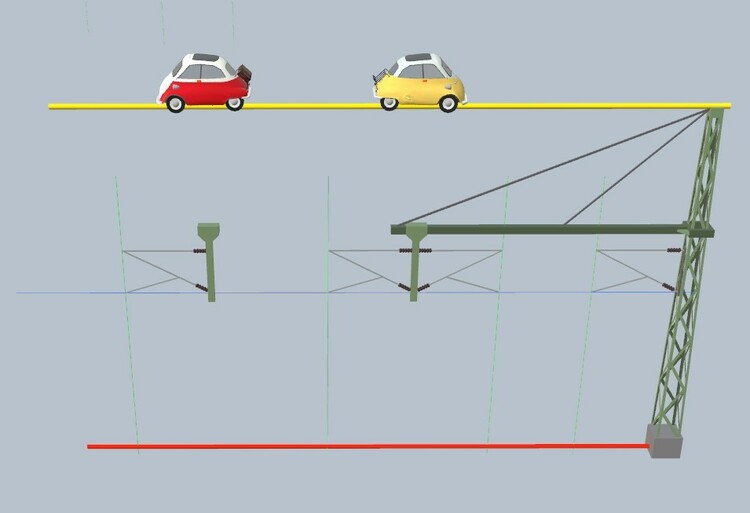

Rechts ein Auslegermast mit kurzen Ausleger , bei maximale Länge geht er bis Ausleger mit Abhänger für Rohrausleger ( links davon ) .

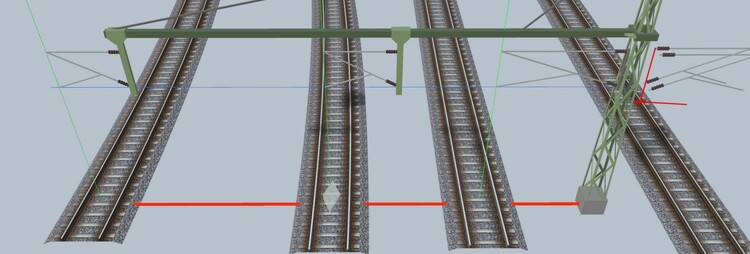

Linke Seite sind Gleise verlegt und dann Ausleger und Auslegermast .

Ein Fahrzeug wird auf die gelbe Spur gesetzt ( Gruppe ) , jetzt kommst .....

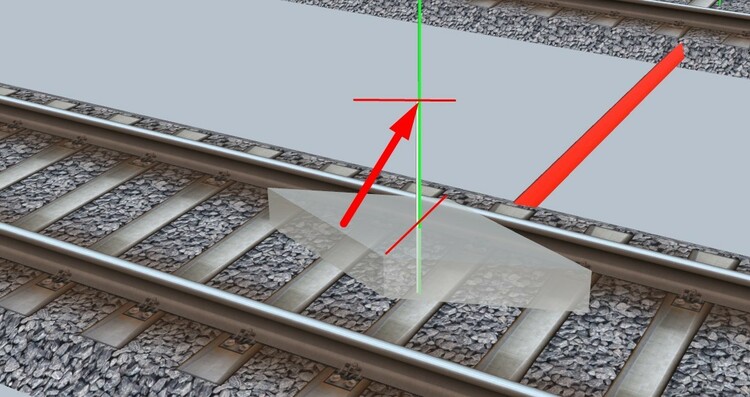

... man fährt das Fahrzeug solange bis die grüne Linie in der Mitte des Gleis ist - ein Gleiskonktakt mit einer senkrechten Spur als Linie ( senkrecht ) .

Den Gleiskontakt kann so positioniert werden , dass er die Mitte des Mast und Gleis hat .

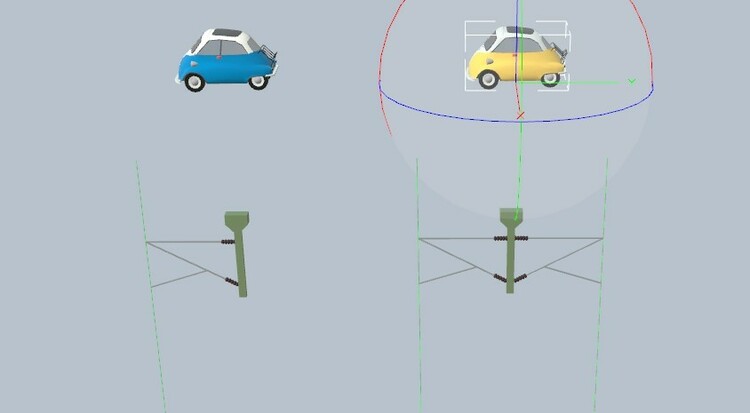

Ein Fahrzeug hat einen Doppelausleger am Abhänger , wenn der gebraucht wird .

Auch einen Doppel-Ausleger ist möglich , wo er gebraucht wird .

Da ich zwei unterschiedliche Längen brauche - habe ich zwei einzelne eingesetzt mit Grundkörper den Halter ergänzt .

So kann man die Länge der einzelne Ausleger bestimmen - es gibt zwar im Katalog zwei Varianten , sie sind aber nicht einzeln veränderbar .

Für den normalen Gebrauch reicht es , aber spezielle Anforderungen geht das nicht .

Es gibt auch Abhängung mit drei Ausleger  , meist an Stellen von Weichen .




Die senkrechte Linie ( weiss ) am Gleiskontakt ( eine Gruppe ) , den Gleiskontakt kann man passen verschieben ( als Hilfe ) .


Hier ist die Oberleitung bis zur grünen Linie und Ausleger !


Meine Oberleitung haben eine Länge von 38m ( Standard bei Geradegleis ) , am Ende kann man das Dreieck anklicken und die Länge anpassen .


Hier ist ein wichtiger Punkt , Einrastung muss deaktiviert werden !

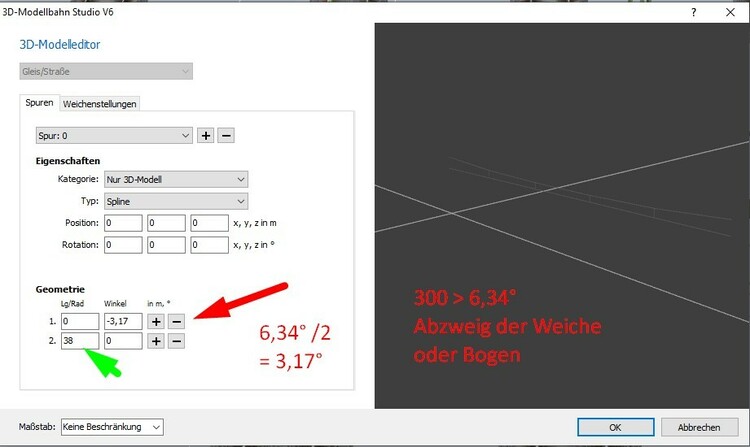

Beispiel : Bogen von 300 und 6,34°

Die Oberleitung hat einen Anfangspunkt von dort geht die Ablenkung nach Links ( - Zeichen ) oder nach Rechts ( ohne Zeichen ) .

Damit man eine Mitte bekommt zum Gleis , teilt man den Bogen-Winkel durch 2 .

6,34 / 2 = 3,17

Diesen Wert wird in der Eigenschaften der Oberleitung eingegeben .

Das wär der erste Wert ( Ableitung von Null ) , danach folgt die grobe Länge der Oberleitung .

Enter/Return bestätigen fertig !

Ist an der Stelle die Oberleitung zu lang - kann man auf das Dreieck Klicken und die gelbe Linie bewegen bis zum den Anlegerpunkt .



Der Trick zur parallelen Ausleger zum Mast und das anpassen der Oberleitung !



Man kann auch bei anderen Masten-Varianten dieses gut benutzen .

Also mir hat es viel Arbeit erleichtert !

Wer will kann es mal ausprobieren , dazu seine Erfahrung hier veröffentlichen .



Vielen Dank im Voraus !

Viele Grüße

H:xnS
