Hallo Modellbahnfreunde

                  Frage an die Modellbauer ?

Habe ein Vorschlag für die GBS-Bausteine , als Ergänzung der Ks-Signale .

Hier ein paar Bilder , wie ich es mir vorstelle , sie sehen dem Ks-Bildbegriff nach .

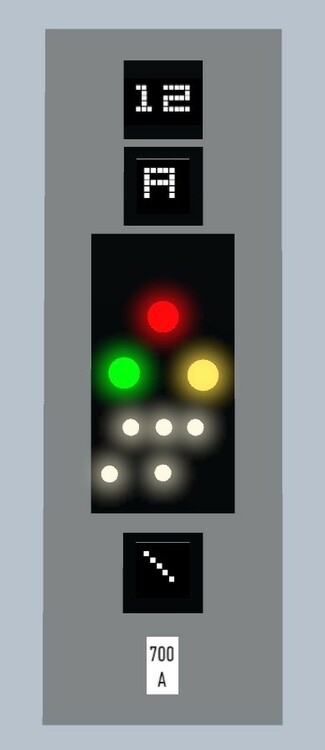

Vorlage für das Ks-Mehrabschnittsignal

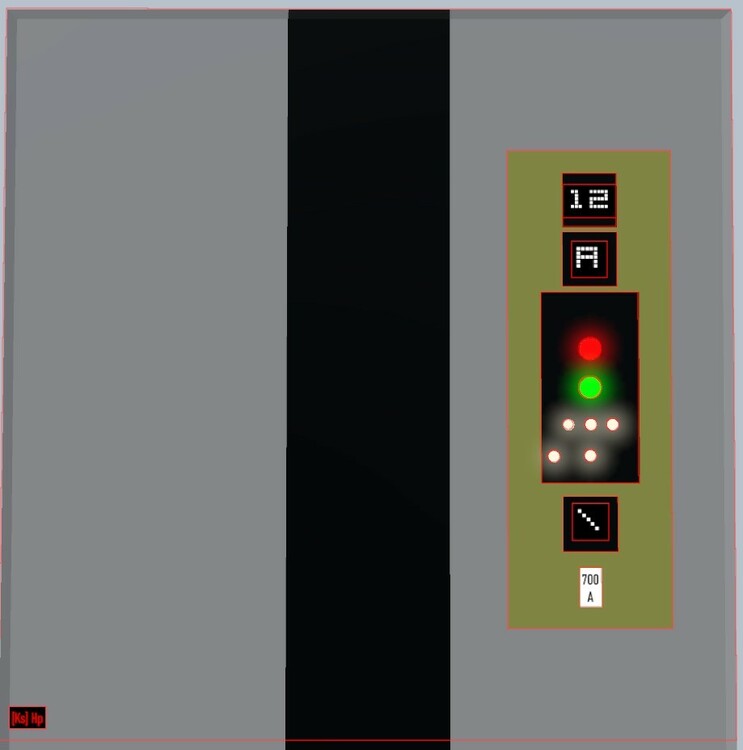

GBS...Ks-Hp ; Zs3 ; Zs2 ; Zs6

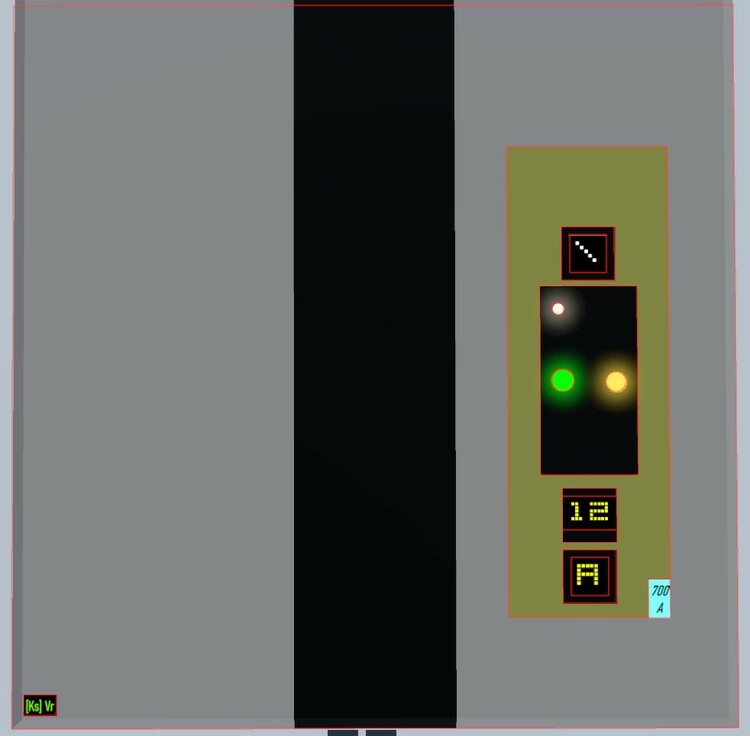

GBS...Ks-Vr ; Zs3v ; Zs2v ; Zs6

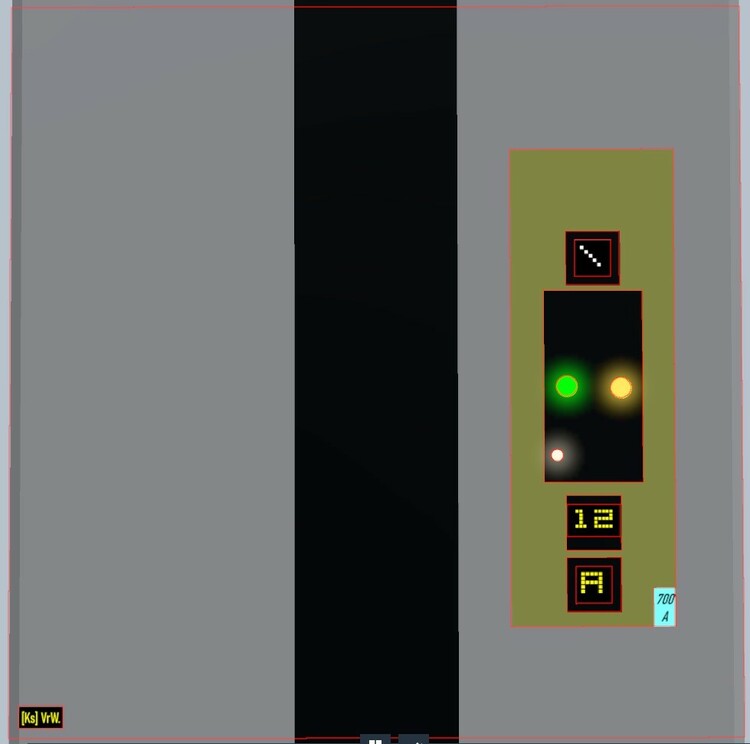

GBS...Ks-Vr ; Zs3v ; Zs2v ; Zs6

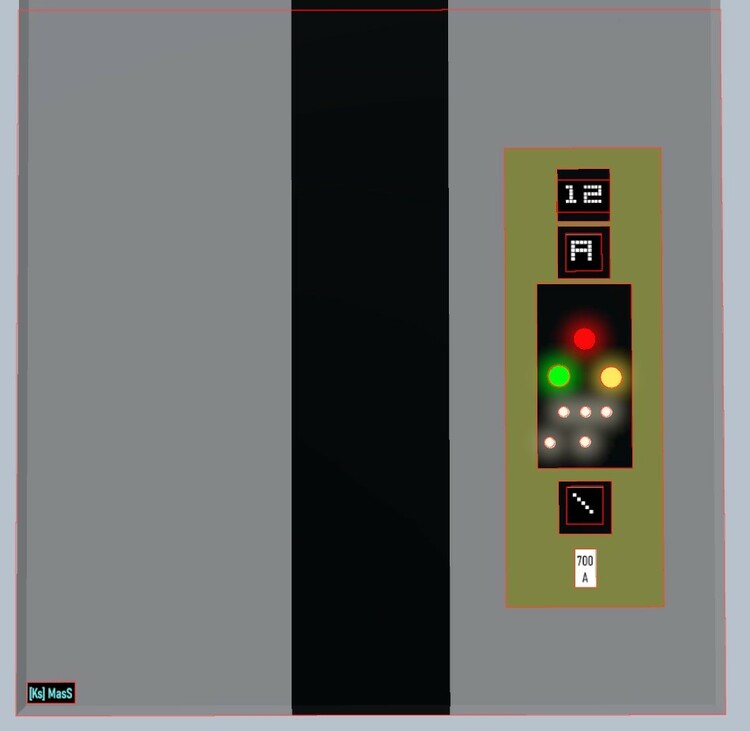

GBS...Ks-MasS ; Zs3 ; Zs2 ; Zs6  bzw. GBS...Ks-MasS ; Zs3v ; Zs2v ; Zs6

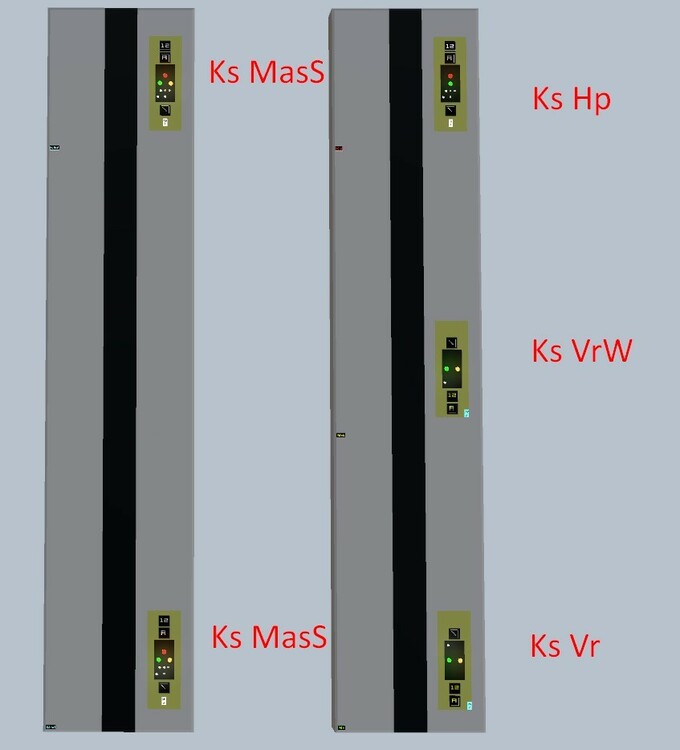

Im Einsatz sieht es dann so aus .....




Das GBS-Baustein ist dann mit dem entsprechenden Ks-Signal zu verbinden , Zusatzsignale wie Zs3 , Zs3v , Zs2 , Zs2v und Zs6 könnten ausgeblendet werden nach Bedarf .

Es müsste mal ausprobiert werden , ob man es genau so hinbekommt . Wenn es funktionieren sollte , hätte man dann auch die Möglichkeit über das GBS-Baustein .

Habe alle Möglichkeiten der Ks-Signale mal aufgebaut und so die Zusammenstellung einfach dargestellt .

Vergrößerung auf das Bild klicken ist möglich .

Würde mich freuen , wenn es so möglich ist mit den Funktionen .

Herzlichen Dank für die Mühe und viele Grüße

H:xnS
