Modernes Parkhaus (System-Elemente)


h.w.stein-info

Recommended Posts

Hallo Modellbauer ..... und Modellbahnfreunde

Vorschlag ein Parkhaus ( System-Elemente ) zum zusammen Stellen " Aufbau " .

Ein paar  Bilder zeigen den Aufbau und etwa die Fertigung , dabei sind passende Spur-Weichen ( virtuell Spur ) mit 16 Weichenstellungen hergestellt worden .

Für den Weichenbau  habe ich etwa fast 3 Tage gebraucht , bis ich die Einfahrt und Ausfahrt der Parkfläche zufrieden war von der Funktion .


Idee und Beginn mit einer neuen Bodenplatte ..... die Stärke ist auf 10 cm dick bei Maßstab 1:1 .  Farbton ist ist die Textur von Beton aus dem Katalog ,

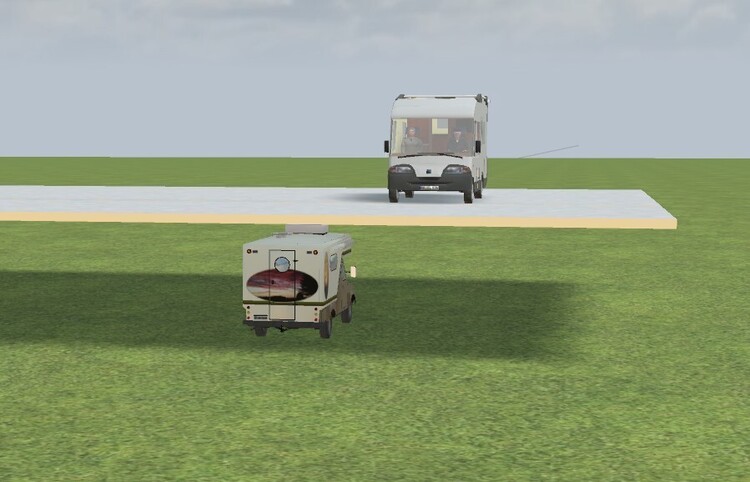

Damit vielleicht  Wohnmobile genutzt werden können , ist die von Bodenplatte zu Bodenplatte etwa 3,10 Höhenabstand .

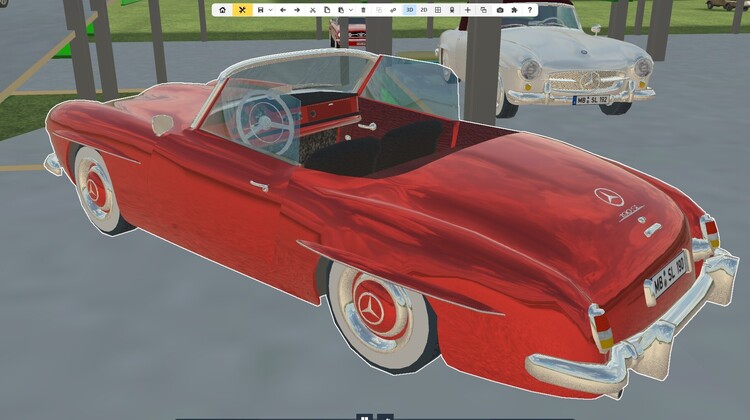

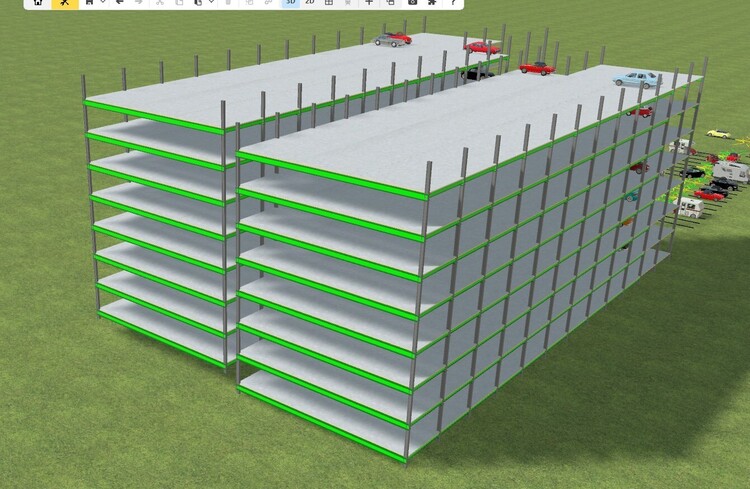

Man muss die Info aus dem Modell Fahrzeuge holen , damit man weist wie die Höhe bestimmt werden kann .Screenshot_28.thumb.jpg.827aa5fe664378c066c724ce32c1b88e.jpg

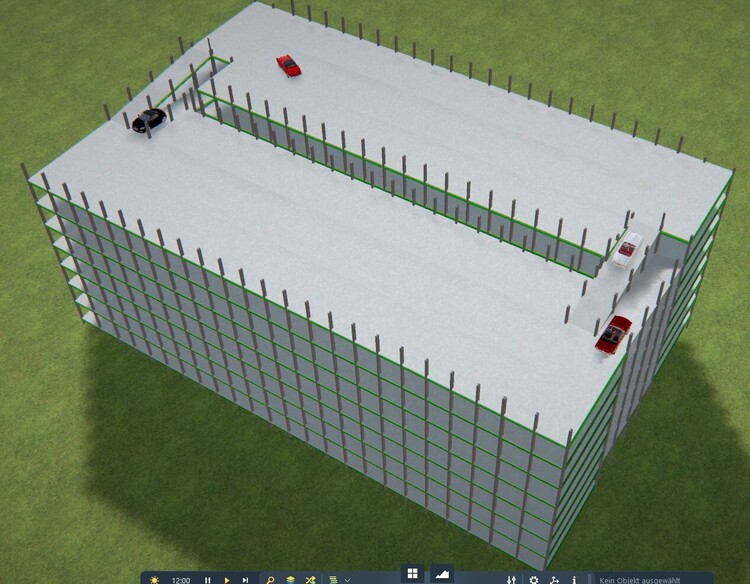

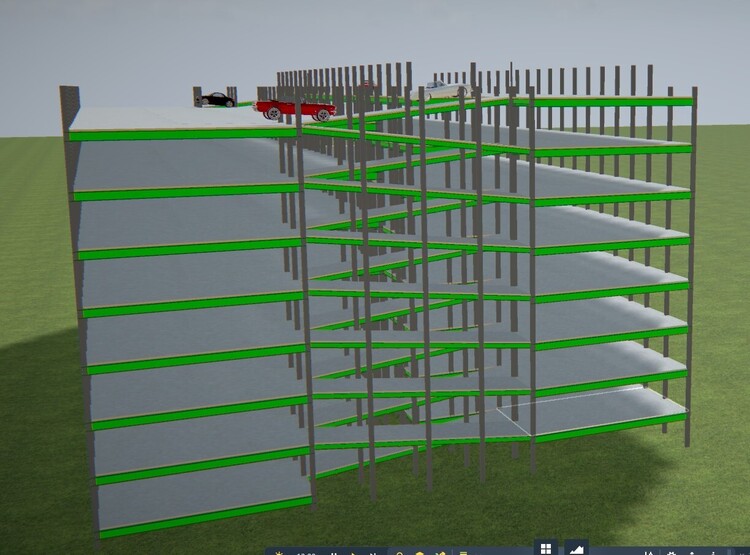

Ein paar Schritte weiter mit dem Aufbau des System-Parkhaus ( Modern ) . Hinzu kommen noch Schranken für die Ein- und Ausfahrt .

Was leider noch fehlt die Schrankenbaum der geknickt wird beim Öffnen .

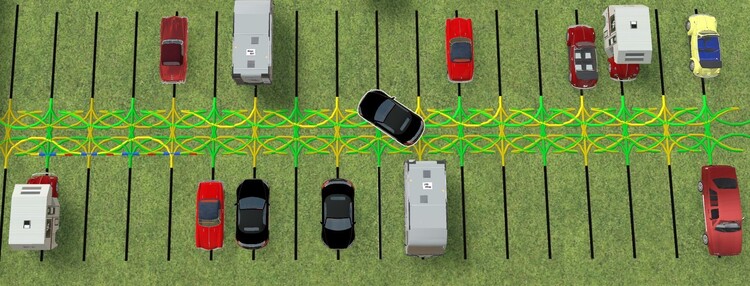

Nun die Weiche für die Parkfläche nach Links oder Rechts , es können parallel zwei Fahrzeuge zu den Ebenen und Parkflächen beider Seiten gefahren werden - aber nur gedacht in einer Fahrtrichtung ( Ringverkehr ) . Zum Anschluß zur Fahrbahn ( Einspur ) aus dem Katalog kann hergestellt werden , wie man sich das Denk oder man baut etwas nach .

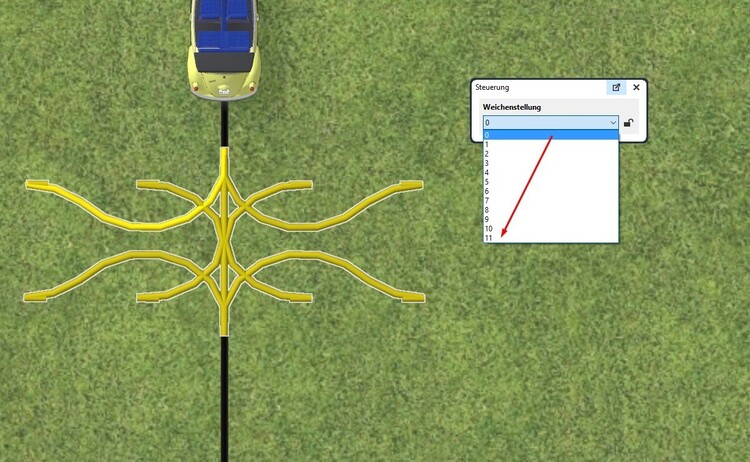

Hier ist eine Weiche mit 12 Weichenstellungen aufgebaut , die schwarze Spur ist die Parkfläche auf dem ein Fahrzeug parkt .

bei der EV oder mit Lua muss so gedacht werden , das ein Fahrzeug aus einer Richtung kommt ( zB. von Links kommend und nach Recht zur Ausfahrt oder einer anderen Ebene ) .

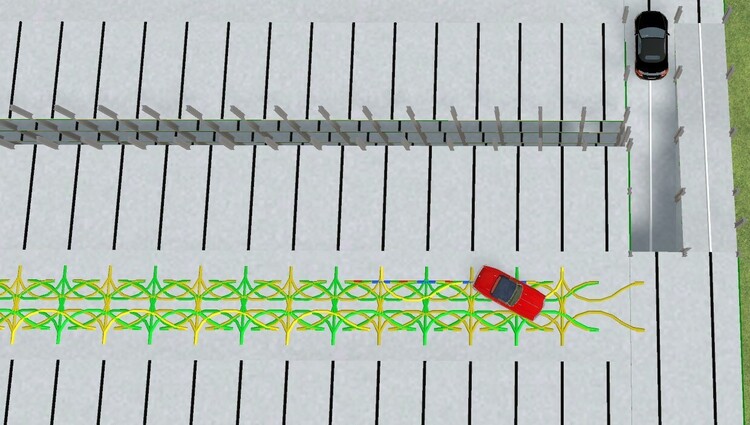

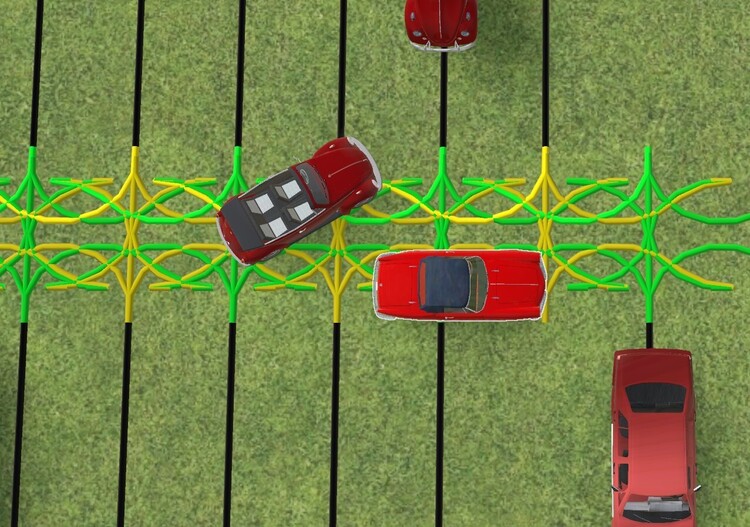

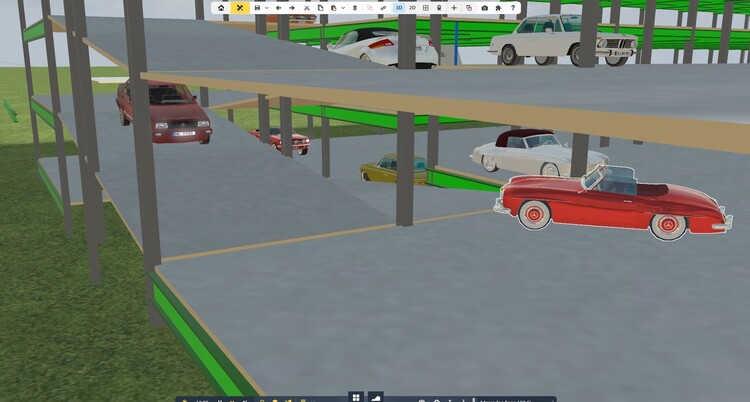

Hier sind mehrere Weichen zusammen gesetzt worden , die Parkfläche haben einen Spurabstand von 2,50 m bei Maßstab 1:1 .

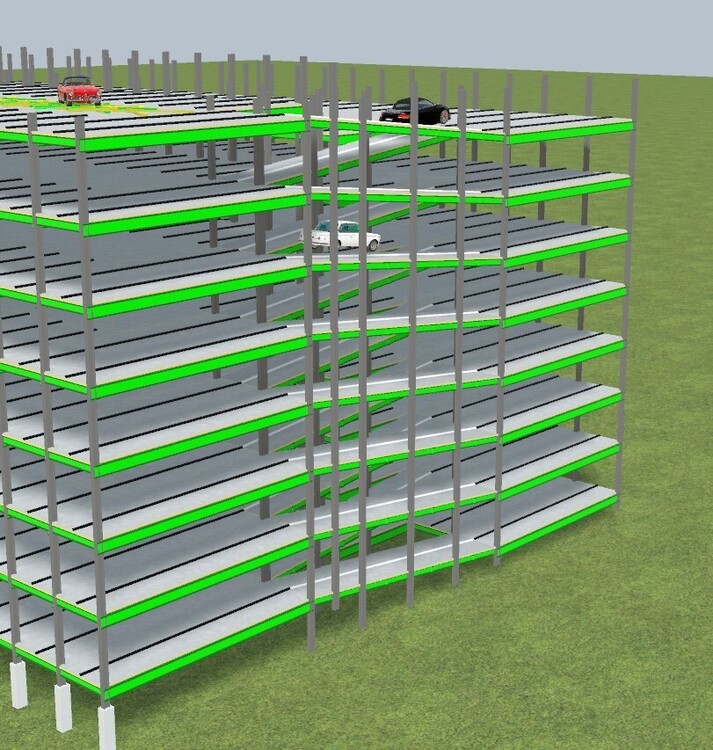

Die H-Stützen haben einen Abstand von je 5,00 m . H-Träger und H-Stützen sind aus drei Grundkörper hergestellt und zusammen gebaut ( 3 Quader mit entsprechende Maßen zu einer Gruppe ) ; aus dem Katalog .

Wenn die Maßen benötigt werden , kann ich sie gern hier nachtragen .



Eine Verkleidung des Parkhaus ( Modern ) kann unterschiedlich sein , Ich werde hier eine einfache Lösung wählen , vielleicht auch eine aufwendige als Beispiel zeigen ,

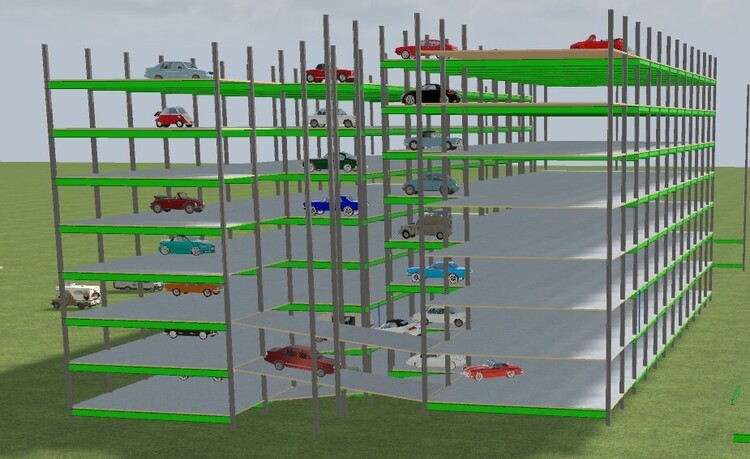

Da ich noch nicht ganz fertig bin , Mitte im Bau kommen noch weitere Bilder hier hinzu . Aber Grob kann man aber schon erkennen , wie das Prinzip des Parkhaus aussehen wird .

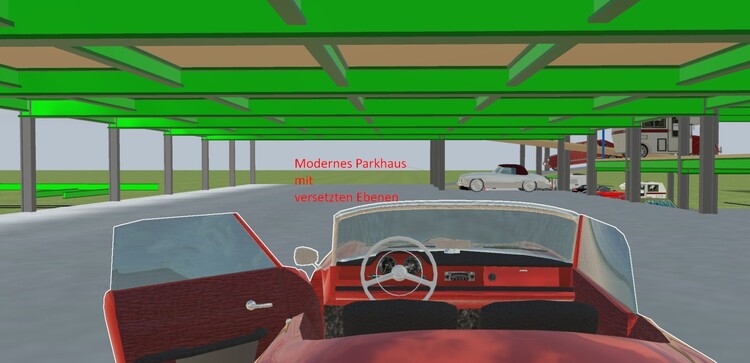

Die Ebenen und auch die Auf- und Abfahrtebenen sind Bodenplatten , damit ist beim Test die Fahrzeuge leichter aufzusetzen ( ohne Spurführung ) .

Ist das Grundgerüst des Parkhaus fertig , werden die Weichen eingebaut und verbunden - danach die Verkleidung des Parkhaus .

Im Internet und auch im Realen hat man viele Möglichkeit des Nachbau .

Auf Verbindungswinkel und Nieten oder Schweißnähten habe ich verzichtet .

Werbung und Beleuchtung kann man aus dem Katalog oder später im Modell vom Modellbauer genutzt werden .



Die Betonfüße bei den H-Stützen sind noch nicht vorhanden , die kommen noch hinzu .

Die Parkfläche wäre ca 5,10 m Lang ( ich hab es bei 6,00 m aufgebaut - für längere Fahrzeuge im Katalog .

Bei der parallelen Spur der Ebenen ist die Fahrbreite auch 6,00 m genommen , die sollte auch so sein .



Es sollen zwei Varianten aufgebaut werden , einmal komplett fertig und auch ein Bausatz zum zusammen stellen  ( Ergänzung b.z.w. Erweiterung ) .

Eine weitere Variante die Einzelteile für den Transport bei LKW-Tieflader " Baufahrzeuge " .

Man könnte auch ein Aufbau mit Mobilkran oder Turmkran nachstellen als Baustelle .

Dabei sind Fahrspuren nicht vorhanden , da es ja ein Aufbau ist . Also viele Möglichkeiten sind gegeben für das modern Parkhaus in Maßstab 1:1 .

Andere Maßstäbe können durch den Modellbauer erzeugt werden .



Dieses Parkhaus findet man in Städten und an oder in der Nähe von Bahnhöfe .

Würde mich freuen , wenn ein Modelbauer dieses nachbauen könnte .



Vielen Dank und zum Nachbauen viel Spaß

Viele Grüße H:xnS

Link to comment
Share on other sites

Hallo @h.w.stein-info,

das sieht doch schon sehr schön aus :).

vor 3 Stunden schrieb h.w.stein-info:

Würde mich freuen , wenn ein Modelbauer dieses nachbauen könnte .

Oder Du veröffentlichst es bis es so weit ist als Anlage (vielleicht mit ein paar Fahrspuren) selbst, sobald Du mit dem Konstruieren fertig bist!

vor 3 Stunden schrieb h.w.stein-info:

Was leider noch fehlt die Schrankenbaum der geknickt wird beim Öffnen .

Die sind eher old school, weil sie schneller kaputt gehen. Die moderne "Parkplatz-/Parkhausschranke" oder das "Parkplatzset Schranke" aus dem Katalog passen doch gut zu Deinem modernen Parkhaus.

Beste Grüße

Phrontistes
