Bodenplatte

[Steffen.L.]

Hallo,



ist es möglich einen Ausbruch mit 45° in die Bodenplatte zu erstellen?

Meine Aus und Einfahrt vom Schattenbahnhof sollte so liegen.

Siehe z.B. wie die rote Markierung.



Danke





Gruß Steffen

[BahnLand]

Hallo Steffen,

Du kannst die Platte insgesamt nicht "aufbrechen", aber in ihre Oberfläche "Löcher schneiden". Diese bestehen allerdings aus aneinander gesetzten kleinen Quadraten, deren Größe durch die Rastergröße der Bodenplatte bestimmt wird.

Du kannst aber auch die Methode der "Fahrbahn-Absenkung" verwenden, indem Du zuerst mit den Gleisen ein "Rampe nach unten" baust und dann für die mit der Maus markierten Gleise die "Geländeanpassung" aktivierst.

In beiden Fällen musst Du zuerst die Grundebene der Bodenplatte "nach oben schieben", indem Du beispielsweise bei markierter Bodenplatte im Höhenmodus alle Punkte der Oberfläche auf die Höhe "150 mm" bringst.

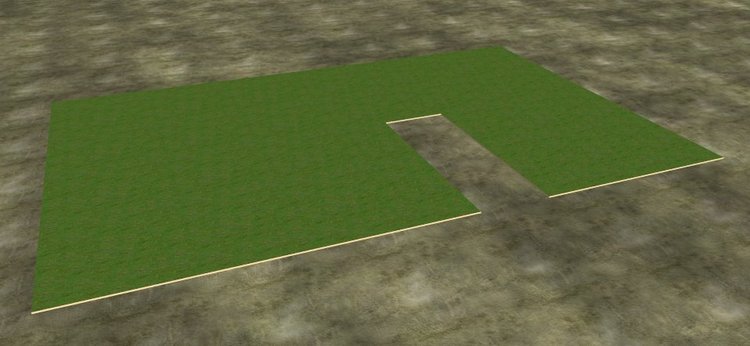

Bodenplatte im Grundzustand

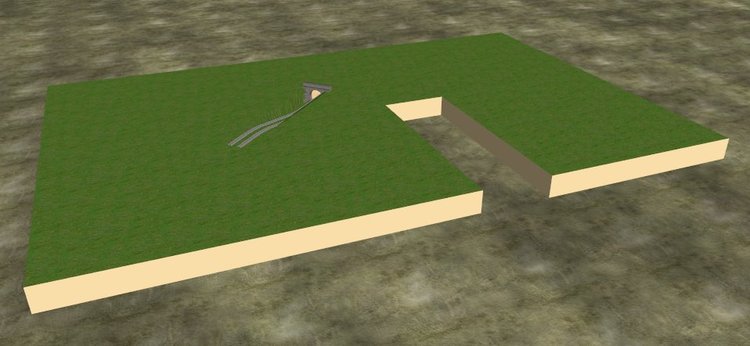

Bodenplatte mit erhöhter Grundebene und eingefügter Rampe nach unten

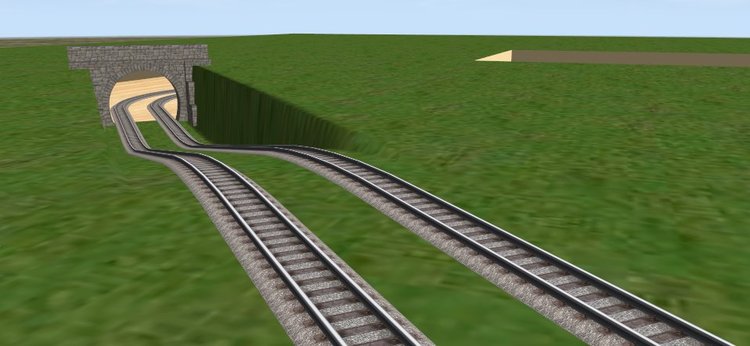

Rampe in der Detailansicht

Das "Loch" für die Tunneleinfahrt wurde wie im ersten Satz angedeutet aus der Oberfläche ausgeschnitten, wobei die Schnittkanten parallel zu den Plattenkanten jedoch "kaschiert" (d.h.überdeckt) werden müssen. Im vorliegenden Fall habe ich hierfür ein Tunnelportal verwendet. Der im letzten Bild hinter der Tunnelöffnung sichtbare "Boden" ist der "Plattenboden von oben gesehen", während die "Oberfläche" der Platte sich hier über den im Untergrund verlaufenden Gleisen befindet.

Ich hoffe, dass ich Dir hiermit die Methode des Übergangs in den Untergrund anschaulich erklären konnte.

Viele Grüße
BahnLand



[Steffen.L.]

Hallo BahnLand,



ah ok danke das probiere ich gleich mal aus.



Das doofe ist nur das über der Tunneleinfahrt mein Bahnhof um 90° verdreht darüber liegt und ich schon mit der Höhenanpassung rumgespielt habe.









Da kann ich dann ja keine Geländeerhöhung mehr durchführen, oder die Vertiefung?





Gruß Steffen



[FriLu]

Hallo Steffen,

Damit Du mehrere Versuche hast : Speichere die Anlage unter einem anderen Namen ab.

Dann alle Objekte auf der Anlage markieren, im Eigenschaften-Fenster das rechte Symbol (das mit xyz) wählen und bei z (Höhe) einen Wert eingeben, zb. angezeigter Wert +100; danach sollten alle Objekte 100 mm über der Platte "schweben".

Dann kannst Du die Bodenplatte im Eigenschaftsfenster "erhöhen" indem zur Dicke noch 100 mm dazugezählt werden- Die Objekte sollten jetzt wieder auf der Bodenplatte stehen.

Gruß ~ Lutz

[BahnLand]

Hallo Steffen,

zur Anhebung der Oberfläche von Bodenplatten, die bereits ein differenziertes Höhenprofil besitzen, kann ich Dir diesen Beitrag (aufbauend auf den Beitrag davor) empfehlen.

Viele Grüße
BahnLand



Bearbeitet 16. März 2016 von BahnLand

[Steffen.L.]

Hallo Lutz, hallo BahnLand



ja danke das mache ich eh immer, wenn z.B. was in der EV funktioniert so wie ich mir das vorstelle dann speicher ich unter einem neuen Namen.

Leider muss ich meine Bodenplatte noch mal neu erstellen und die Rampen noch mal neu aufbauen, mir hat das Ergebnis am Ende nicht gefallen.



Gruß Steffen
