Empfohlene Beiträge

Geschrieben (bearbeitet)

Hallo

Habe mir etwas die neue Version angeschaut. Sieht soweit gut aus. Komme aber mit dem Schienenverlegen, vor allem in Steigungen und Kurven noch nicht zurecht. Finde das vorrausgesagte oder auch angesagte, sogenannte "Krümmen oder "Biegen" des Gleises in vertikaler Richtung nicht.

MfG

Morsdorf

Bearbeitet von Morsdorf
Geschrieben

Hallo Reiner ( Morsdorf )

Glaube , dass Neo daran noch eine Lösung finden wird und daran arbeitet .

Für mich habe ich diese Lösung gewählt - siehe Bilder ......

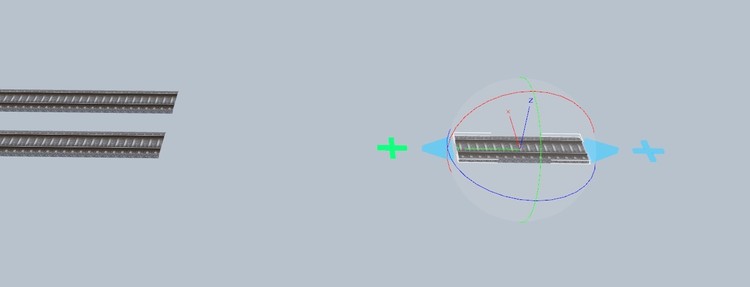

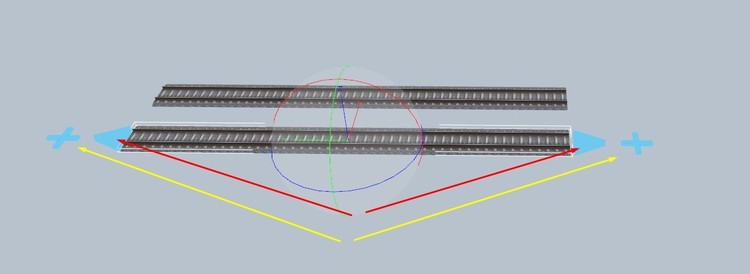

Anfang ein Gleis anklicken - man sieht am jedem Ende ein " Dreieck " und ein " Pluszeichen "

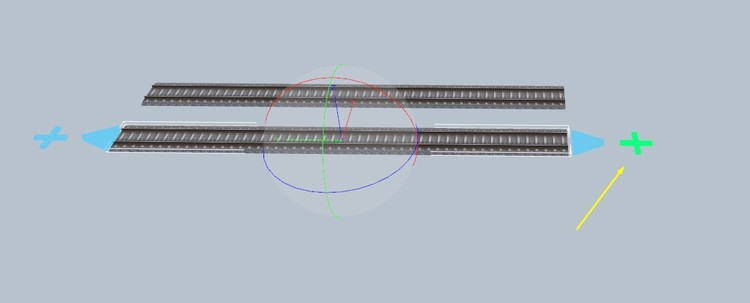

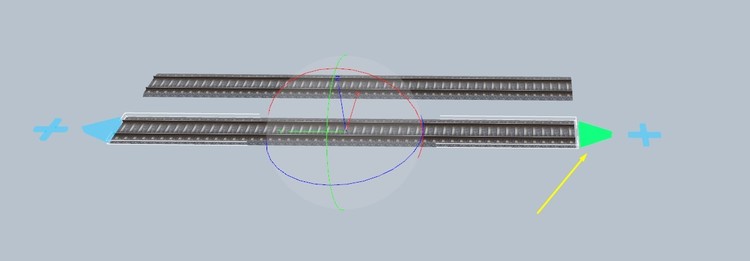

Sobald Du mit der Maus auf eines der " Pluszeichen " kommst wird es Grün - damit setzt man ein neues Gleis im Anschluß

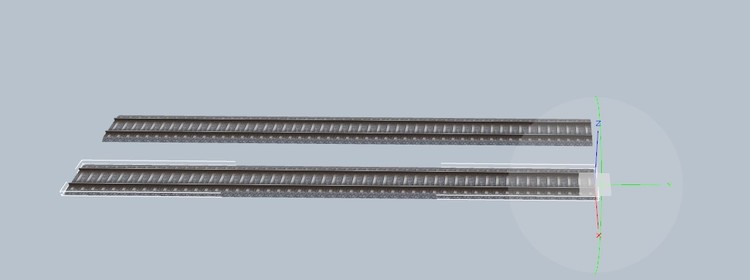

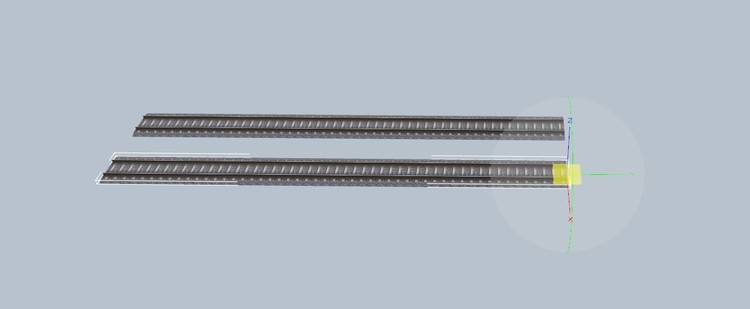

gleiche gild auch bei einen der Dreiecken - ab hier muss man nochmal darauf klicken , es kommt ein Viereck und das Gismo bezieht sich auf dem Viereck


wieder mit der Maus darauf führen wird es Gelb mit dem Gismo

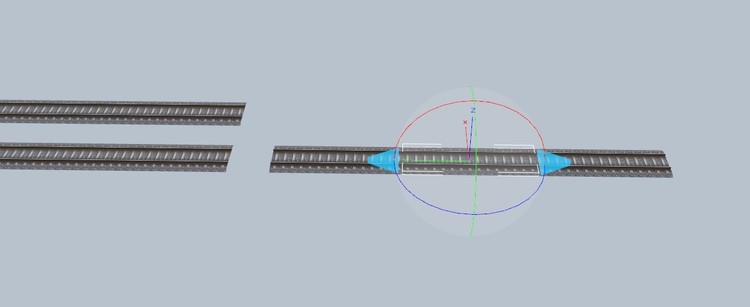

Mit dem " Pluszeichen " habe ich ein neues Gleis erzeugt ,


das ich manuell auf 10 m ( 1 : 1 ) geändert habe , das es nicht zu lang ist für die Demo

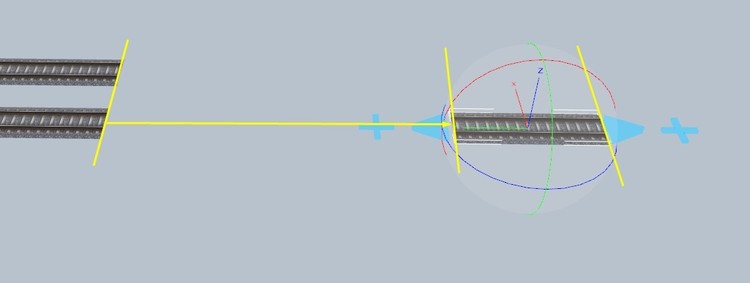

wieder auf das " Pluszeichen " weitere Gleise erzeugen

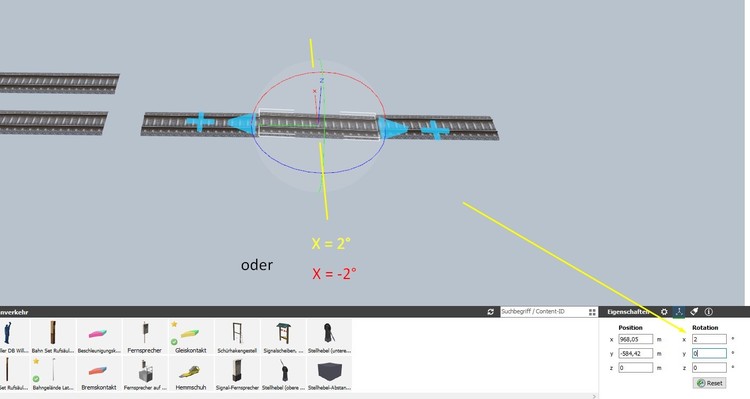

Die Gleisrichtung liegt in Y-Achse , somit ändere ich die X-Achse ( als Beispiel um besser zu erkennen ) x = 2° ( Grad )


das nächste Gleis ebenfalls um X = 2° + 2° ; also dann um X = 4°


bei den nächsten wieder X = 2° mehr   .......    2° + 2° + 2° + 2°    = x  ....... X = 8°

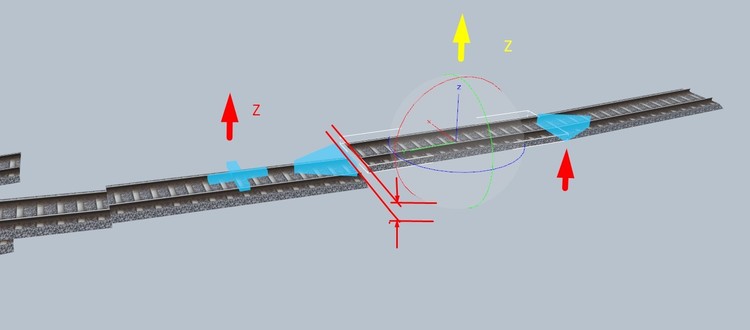

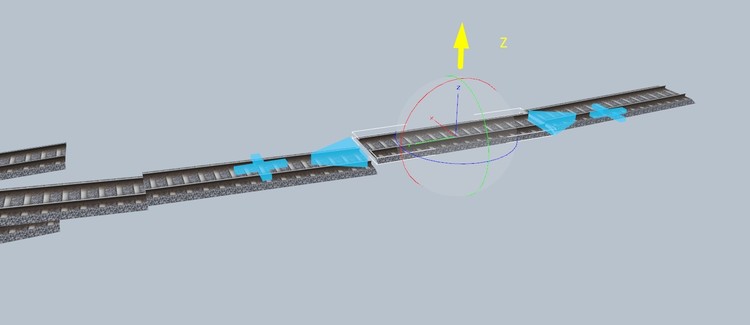

zurück zu den zweiten Gleis hebe ich in Z-Achse des Gleis ein wenig hoch

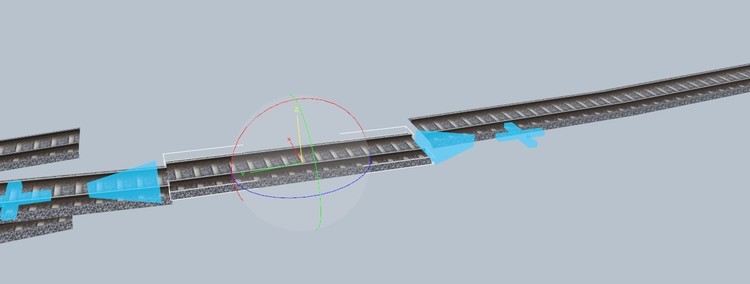

man merkt das es eine Verbindung hat , das " Pluszeichen " an dieser Stelle geht weg - habe gezeichnet die Differenz des Gleises am anderen Ende


das mache mit den anderen Gleise genau so weiter


Am Ende habe ich eine verbundene Steigung , gehe ich mit dem " Pluszeichen " ein weiteres Gleis an , so wird es die gleiche Einstellung übernehmen ( Steigung )

oder in ( Neigung )

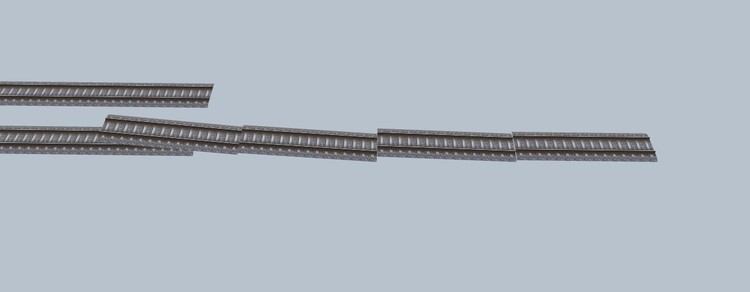

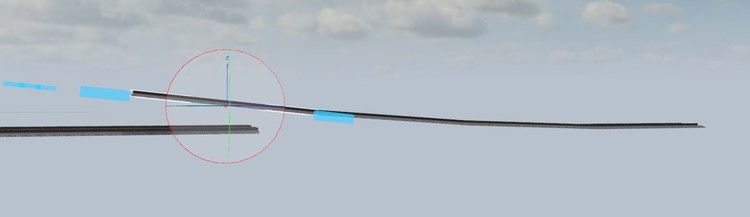

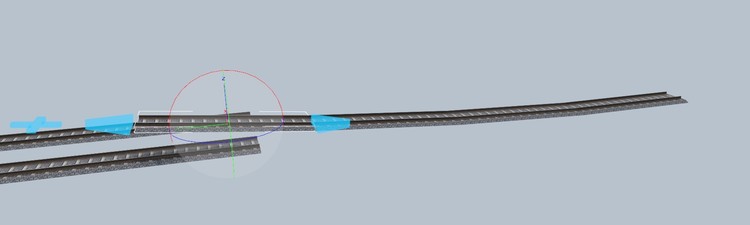

So sieht von der Seite aus , hier sollte das Gleis mindesten die Länge des längsten Fahrgestell des Modell haben .

Es sieht jetzt sehr stark geknickt aus , das liegt daran das die X = 2° zum nächsten zu groß ist - aber für die Demo im Bild gut erkennbar .

Ich wählte eine Gradzahl von " 0,1° " , die Steigung oder Neigung habe ich bei " 1,5° " aufgehört ( man kann noch bis " 2,0° "  , höher würde ich nicht mehr gehen ) .

Mit der geringe Gradzahl hat man eine samfte Biegung in der Höhe ( Gleis gerade ) - für den Bogen geht es viel einfacher ( Wendekreis - Spirale ) .



Hoffte ich konnte Helfen , ob das es ist was Du meintes !

Viele Grüße

H:xnS

Geschrieben

Hallo,

vor 6 Stunden schrieb Morsdorf:

Finde das vorrausgesagte oder auch angesagte, sogenannte "Krümmen oder "Biegen" des Gleises in vertikaler Richtung nicht.

welches vertikale Biegen meinst du? In V6 gibt es jetzt neu das Verwinden entlang der Gleislänge, meinst du das?

Viele Grüße,

Neo

Geschrieben (bearbeitet)
vor 13 Stunden schrieb h.w.stein-info:

Hoffte ich konnte Helfen , ob das es ist was Du meintes !

Viele Grüße

H:xnS

Hallo Hans

Vielen Dank für Deine freundliche Hilfestellung. Das von Dir beschriebene zeigt eine Steigung an. Die Rede ist aber von einer Verwindung. Steigung mit einbegriffen. Die kann ich leider nicht finden. Verwindung ist eine sogenannte Drehung, Neigung oder auch Torsion des Gleises, eines Rohres, Stabes oder auch eines Profils eines Winkeleisens oder Stahlträgers


Bearbeitet von Morsdorf
Geschrieben

Hallo Neo

So wie ich Hans geantwortet habe, so ähnlich möchte ich das auch bei Dir tun. Ich komme da noch nicht zurecht oder finde das Ganze nicht. Bei einer Verwindung verstehe ich eine sogenannte Torsion, Neigung oder auch Krümmung des zu behandelten Objekts. Keine paralelle Begleitung eines vorhandenen Gleises. In diesem Fall handelt es sich um das Gleis, gerade oder gebogen. Ich denke daß man bei einer Verwindung das Gleis stufenlos und ohne Knick biegen, drehen oder neigen kann, auch in der Höhe. ( z-Achse ) Also flexibel. Das verstehe ich unter Verwindung ( Torsion ). Das habe ich in meinem ersten Kommentar gemeint. Ich habe das in den Vorgängerversionen schon öfter realisiert, aber nur stückchenweise und mit sehr viel Arbeits - und Zeitaufwand. Siehe meine Neigetechnik.  Ich nehme an daß Du jetzt besser verstehen kannst was ich gemeint habe.

MfG

Morsdorf


Neigetechnik, 9, Kurve. Züge mit 6 Grad Neigung, rechts und links.jpg

Geschrieben

Hallo Morsdorf,

auf der Seite "Übersicht über die neuen Funktionen" zeigen Götz und Brummi die neuen Gleisfunktionen:

Viele Grüße,

Neo

Geschrieben

Hallo Neo, Götz u. Brummi

Ich habe das Ganze mal jetzt ausprobiert und nach dem Video von Götz und Brummi bin ich jetzt etwas schlauer geworden. Vielen Dank für die Aufklärung. Die Gleiswendel konnte ich nachbauen. Perfekt bis auf die anzudockenden Gleisgeraden. Da sieht man unten den Knick noch zu sehr. Ich habe mir beim oberen Ende einige kurze Gleisstücke eingebaut und um jeweils etwa 0,5 Grad bis zur Waagerechten genau ausgerichtet. Dann klappt es wunderbar. Eine Steigung ist jetzt, nach meiner Meinung, sehr gut zu realisieren, Was ich aber noch nicht hinbekommen habe ist die Neigung des Gleises. Jede Kurve bei der DB hat eine Neigung mit oder ohne Steigung. Gibt es da eine Möglichkeit das zu realisieren? Frage. Kann ich das Gleis verwinden so wie das im Video auch mit dem Zaun zu sehen ist?

MfG

Morsdorf



Gleiswendel, oben ohne Knick, unten mit Knick.jpg

Geschrieben

Hallo Morsdorf,

vor 5 Minuten schrieb Morsdorf:

Frage. Kann ich das Gleis verwinden so wie das im Video auch mit dem Zaun zu sehen ist?

selbstverständlich, hast du die Schritte, die du im Video siehst, denn mit deinem Gleis wiederholt?

Viele Grüße,

Neo

Geschrieben
vor 38 Minuten schrieb Morsdorf:

Was ich aber noch nicht hinbekommen habe ist die Neigung des Gleises

Hallo Morsdorf,
Du brauchst das nicht zu probieren. Es geht einfach nicht. Lies mal hier

Gruß
  Andy

Geschrieben

Hallo Andy,

Morsdorf bezieht sich auf die neue Verwindungsfunktion, siehe sein letztes Bild aus diesem Beitrag:

Er möchte das, was Brummi mit dem Zaun im Video angestellt hat, auch mit seinen Gleisen tun, was problemlos möglich ist.

Viele Grüße,

Neo

Geschrieben
vor 4 Stunden schrieb Neo:

Er möchte das, was Brummi mit dem Zaun im Video angestellt hat, auch mit seinen Gleisen tun, was problemlos möglich ist.

Hallo Neo,
das ist richtig. Ich bin in den Posts davor schon hängengeblieben, als von Neigung die Rede war.
Wenn das alte flexible Biegen eine Verwindungstransformation in der x/z-Ebene war, dann kommt mit der neuen Funktion eine Verwindungstransformation in der y/z-Ebene dazu.
(Dazu gehört auch der Zaun.) Beide sind kombinierbar. Die dritte im Bunde, die Transformation in der x/y-Ebene (die Neigung) geht halt nur steif, nicht als Verwindung.
Ich denke, so ist es hoffentlich halbwegs korrekt ausgedrückt.

Gruß
  Andy

Geschrieben

Hallo

Nun habe ich einmal kurz die Verwindung herausgefunden. Ist wirklich ganz einfach zu realisieren. Man muß nur darauf kommen. Alles Neue scheint am Anfang kompliziert auszusehen, ist es hier aber wirklich in diesem Fall nicht. Jetzt ist mit den Gleisen soweit alles machbar und man könnte das Thema abschließen bis auf eine wichtige Sache. Das Gleis müsste  man z.B. in einer geraden Steigung oder auch Kurve durchbiegen können, dann an den beiden Enden einen sanften Übergang bekommen. Vielleicht bringt uns es das in der nahen Zukunft, was ich mir noch wünsche. Die Verwindung ist hier eine tolle Sache und werde mal sehen was man damit noch alles machen kann. Mir fallen da schon einige wichtige Sachen ein.

MfG

Morsdorf

Gleisverwindung, grob dargestellt.jpg
