Fertiggelände Mindelheim Gleisplan TT

[Bredi10]

Hallo zusammen.

Wer kann mir bitte helfen. Ich brauche einen Gleisplan für das Fertiggelände Mindelheim in TT mit dem Modelgleis von Tillig. Habe schon angefangen mit der Planung, komme aber mit den Radien nicht klar. Meine Vorstellung ist in der unteren Ebene der Platte eine eingleisige Strecke mit einem 3 Gleisigen Bahnhof und den Abzweig mit einen 5 gleisigen Endbahnhof. Unten habe ich Bogenweichen vorgesehen damit ich einen längeren Bahnhof habe.

Ich bitte um eure Hilfe bei der Gleisplanung auch gegen Bezahlung. Vielen Dank. Gruß Thomas.

[streit_ross]

HalloBredi10,

meinst Du das Fertiggelände "Mindelheim" der Firma NOCH ?

Gruß

streit_ross

[Bredi10]

Hallo streit_ross

Ja genau.

Gruß Bredi10

[Goetz]

Hallo Bredi,
auf der HomePage von Noch habe ich das hier gefunden:

Gleisplan Mindelheim 08 .doc (noch.de)

Nachtrag:
Ich sehe, dass die pdf nur Gleispläne in H0 und N enthält (obwohl auf der ersten Seite auch TT erwähnt wird.)
Dann kennst du das möglicherweise schon und es nutzt dir nichts?

Gruß
Götz

Bearbeitet 4. Januar 2021 von Goetz
Ergänzungen

[Bredi10]

Hallo Götz

Genau den Plan kenn ich schon und ja du hast Recht er nützt nur wenig bei der Umsetzung. An Spur N angelehnt passt er leider auch nicht. Anstelle 2 gleisig, wollte ich nur 1 gleisig bei TT wegen den Gleisradien. Im Bahnhofsbereich mit Bogenweichen arbeiten, dann 3-gleisig. Oben im Endbahnhof 5 gleisig. Vielleicht kann mir jemand einen TT Gleisplan mit Modellgleis von Tillig.

Gruß Thomas

[streit_ross]

Hallo Bredi,

hier für Dich ein Link auf lokshop.de. In der pdf findest Du auch einen Gleisplan für Trix-Gleise.

https://shop.lokshop.de/v/pdf/NOC/8/1/81500.pdf

Gruß

streit_ross

Autsch: Sehe gerade, dass es das Gleiche ist, was Dir Goetz verlinkt hat

Bearbeitet 4. Januar 2021 von streit_ross

[Bredi10]

Hallo streit_ross

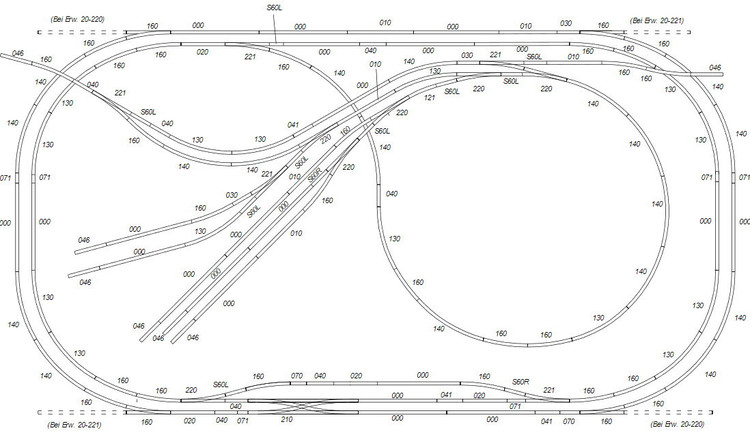

Der Gleisplan ist von Kato. Dort sind die Radien ganz anderes wie bei Tillig. War mir auch bekannt. Trotzdem Danke.

Gruß Thomas.

[Henry]

Hallo Thomas,

Ich habe mal einen Versuch gestartet und den Gleisplan auf eine 2,20 * 1,20 m große Bordmittel-Ebene gezogen. Mit den angedeuteten Radien könnte man zurechtkommen. Man muß nur im Bereich der aufgemalten Gleise bleiben, weil das der Raum ist, wo sich tatsächlich Gleise verlegen lassen.

Man muß etwas ProBieren- bitte weiter bauen.

Test Mindelheim 1.mbp

Viele Grüße, Henry

[Henry]

Moin,

es fehlt die Gleisvorlage, die auf die Ebene aufgetragen werden muß. Deshalb nochmal gezipt:

Test Mindelheim 1.zip

Bitte selbst vornehmen, meint

Henry

Bearbeitet 5. Januar 2021 von Henry

[Bredi10]

Guten Morgen Henry

Vielen Dank für deine Hilfe. Werde auch das probieren.

Gruß Thomas
