Hallo zusammen,

Ich bin gerade am Üben mit Blender und bei einem Probeimport ins 3D MBS ist mir aufgefallen, dass einige Flächen, die in Blender noch sichtbar waren, nur noch von der anderen Seite sichtbar sind. Woran kann das liegen und wie kann man das beheben.

Hier die Brücke in Blender:


und hier dieselbe im 3D MBS.




Über Hilfe würde ich mich sehr freuen



Viele Grüße

KarlFerdiand

Geschrieben

Hallo KArlFerdinand,

dazu mußt du die "Normalen" anpassen, um zu sehen welche korrekt sind und welche nicht gibt es 2 Möglichkeiten:

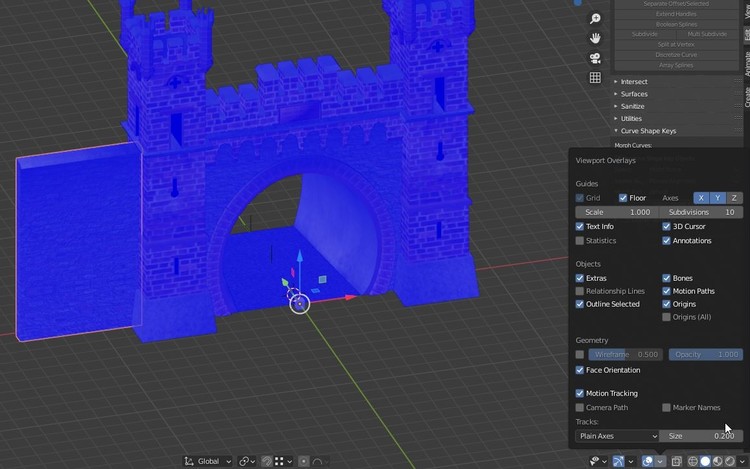

1. Selektiere Face Orientation, alles Blau zeigt zu dir, das Rote von dir weg

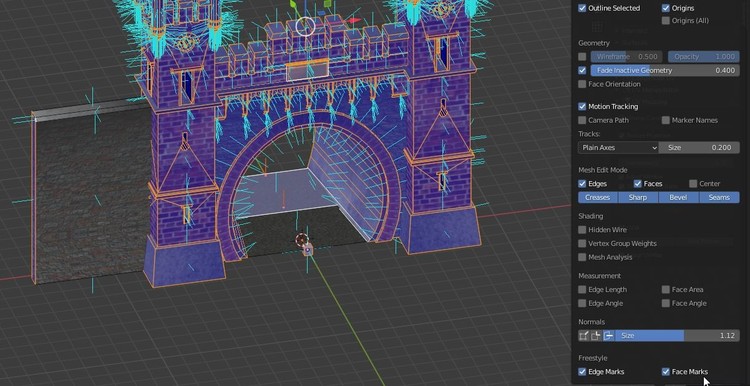

2. Im Edit Mode kannst du dir die Normalen direkt anzeigen lassen

Um die Normalen zu ändern selektierst du demenstprechend Face, und klickst dann im Mesh-Mode...siehe unten...

Flip, oder Recalculate an,  spiel mal damit rum dann ergibt sich der Sinn automatisch.

lg max

PS: Zusätzlich , wenn das alles nicht hilft kannst du mit CTRL A (bei selketiertem Objekt)  "Apply all transforms" alle Transformationen zu resetten, und dann erst "Normals recalculate" anklicken.

Geschrieben

Hallo @maxwei,

Vielen Dank für deine Antwort. Sie hat mir sehr geholfen.

Noch eine Frage: Woher kennen Sie sich mit Blender so gut aus? Wie haben sie das alles gelernt, dass solch tolle Modelle herrauskommen?

Viele Grüße

KarlFerdinand

Geschrieben

Hallo @KarlFerdinand,

vor 10 Stunden schrieb KarlFerdinand:

och eine Frage: Woher kennen Sie sich mit Blender so gut aus? Wie haben sie das alles gelernt, dass solch tolle Modelle herrauskommen?

Vielen Dank auch,....ich begann so wie alle anderen mit ganz langsamen Schritten, viel geholfen zu Beginn haben mir dabei die Videos von Feuerfighter, in weiterer Folge mußt du dich auch sehr viel im Web informieren, und nicht zuletzt gibt es doch einige Wissende hier die mir auch sehr geholfen haben,...
ich will hier keine Namen nennen sonst vergesse ich noch jemanden;),...das Ganze ist jetzt ca. 3 Jahre her und mit der Zeit und vielen Fehlern kommt dann doch etwas Erfahrung und man kann sich an größere Projekte wagen.

lg max
