Vorhandene Gleisstrecke und mit geplanter Gleisen erweitern ( Zukunft )

[h.w.stein-info]

Hallo Modellbahnfreunde

Streckenabschnitt wird in Zukunft erweitert , das heißt : es werden Gleise erweitert , die geplant sind .

Dieses Thema versuche ich auch auf meine Anlage darzustellen .

Dabei müssen zwei Gleispaare hergestellt werden , da nur eine davon aktiv sein darf ( vorher - Nachher ) .

Gleichzeitig ist auch nur eines der beide Gleispaare nur sichtbar .

Hier habe ich beide Gleispaare zusammen sichtbar gemacht , um die Änderung der Strecke zeigen zu können .



Mit farbliche Linien habe ich die Gleise markiert ....

grün = noch vorhandene Strecke

gelb = geplante Streckenpaare und  Erweiterungen

rot = noch als Endpunkt ( Prellbock )



Als Hilfsmittel nehme ich einen Taster/Schalter der die Änderungen der Strecke vornehmen soll .

Wer hat hier eine einfache Steuerungslösung ( Lua darf es auch sein ) .



Idee :

Mit aktiven Gleisen umstellen oder zwei Weichen an beiden Enden der Verbindung herzustellen - entsprechende Gleise ein- und ausblenden .



So ein vorhaben ist noch nie gezeigt worden oder gedacht gewesen .

Ich probiere es mit Weichenverbindung-Prinzip !

Aber vielleicht gibt es noch eine einfache Lösung als Gleisbild und Steuerung .



Wer hat sowas mal ausprobiert oder daran gedacht ?

Lösungen bitte hier mal vorstellen !

Andere Mitglieder haben vielleicht auch daran Interesse ?!

Bedanke mich im Voraus für einige Lösungen hier .

Viele Grüße

HnS

[h.w.stein-info]

Es darf nur die grüne oder die gelbe Gleise sichtbar sein - es ist keine Weichenverbindung im Bogen !!!!!!

Also eines der beiden darf sichtbar und aktiv sein ..

Danke !



[h.w.stein-info]

Besser in ein Bild dargestellt ---

[EASY]

allo Hans,

Hast Du Dir das in etwa so vorgestellt?

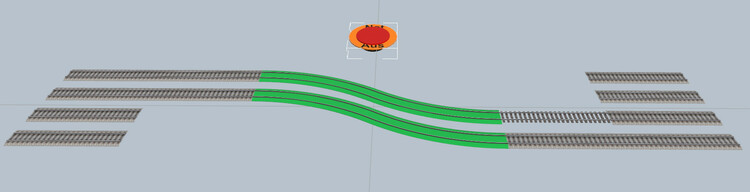

Alte Strecke...

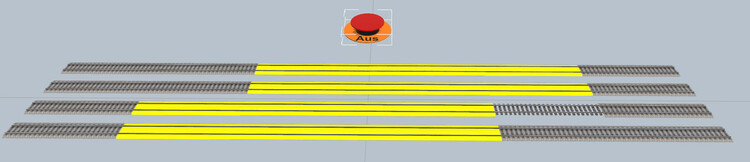

...neue Strecke...

In lua sieht das Schalten des Schalters so aus...

--[[
Schalter "Alt Neu" wird betätigt
Referenzgleis "Ref z" -> Gleis ohne Bettung
"Gruppe alt" -> grün
"Gruppe neu" -> gelb
--]]
local zref=$("Ref z").transformation.position.z --Referenzgleis für z Wert
local posalt=$("Gruppe alt").transformation.position --Position Gruppe "Gruppe alt"
local posneu=$("Gruppe neu").transformation.position --Position Gruppe "Gruppe neu"
if state==0 then  --Schalterstellung=0
    posalt.z=zref --z Position Gruppe "Gruppe alt" auf Referenzwert setzen
    posneu.z=zref-1 --z Position Gruppe "Gruppe neu" 1 unter auf Referenzwert setzen
    $("Gruppe alt").visible=true --"Gruppe alt" einblenden
    $("Gruppe neu").visible=false --"Gruppe neu" ausblenden
  else --Schalterstellung=1
    posalt.z=zref-1 --z Position Gruppe "Gruppe alt" 1 unter auf Referenzwert setzen
    posneu.z=zref  --z Position Gruppe "Gruppe neu" auf Referenzwert setzen
    $("Gruppe alt").visible=false --"Gruppe alt" ausblenden
    $("Gruppe neu").visible=true --"Gruppe neu" einblenden
end
$("Gruppe alt").transformation.position=posalt --"Gruppe alt" auf (neue) Position setzen
$("Gruppe neu").transformation.position=posneu --"Gruppe neu" auf (neue) Position setzen

... ich hoffe die Kommentare sind erklärend genug was da vor sich geht...

... noch die Projektdatei...
Strecke alt_neu.mbp

Gruß
EASY

Bearbeitet 1. März 2022 von EASY

[h.w.stein-info]

Hallo EASY

Danke für die Lua - Skript Lösung !

Kann die Datei nicht runterladen , weil ich noch eine ältere Version besitze , die immer gestartet wird .

Ideal wär , wenn ich die neuste Version automatisch startet oder ich die Auswahl nehmen könnte - welche Version ich nutzen möchte .

Will die alten Version nicht löschen , wegen meiner Experimente der Modelle .

Gut ist erstmal , das Du den Text hier zeigst , da werde ich mich noch genau herein versetzen müssen .

Ein Teil verstehe ich schon .

Sonst werde ich hier nochmal Frage stellen .

Herzlichen Dank für die Mühe !

Viele Grüße

HnS

[Sintbert]

vor 47 Minuten schrieb h.w.stein-info:

Ideal wär , wenn ich die neuste Version automatisch startet oder ich die Auswahl nehmen könnte - welche Version ich nutzen möchte .

Umschalt+Rechtsklick -> Öffnen mit...  und dann die Version auswählen mit der du die Anlage öffnen willst. Über "Andere App auswählen" kannst du sie dann auch als Standard setzen.
