Hallo Bahnland, Du sprichts mir aus der Seele, VGaÖV

Hallo quackster, ich hätte gedacht, dass Du Dich eher bei den Programmierspezialisten siehst, wenn ich an Dein Gleistool zum Nullstellen denke. Ich habe es schon runtergeladen und werde es demnächst benutzen. Ein EV-Editor auf notepad-Basis würde volllkommen genügen. Es geht nur darum, zig ähnliche Teile wie Blockstellen und BHFs mit Gegenverkehr einzutippen (was wesentlich schneller mit einem Editor ginge als im Moment mit Fenster auf Fenster auf Fenster zu Fenster auf ........ Vielleicht hat ja schon ein Leser einen Editor oder eine Scripterweiterung in der Schublade. Ich freu mich auch über Beta-Versionen VGaÖ Vermanus.

Hallo Leute, Hallo liebe Programmierspezialisten, ich wünsche mir ganz dringend einen EV-Editor: Soll heissen ein Tool, das die EV in ein vernünftiges Format exportiert; man dann dort editieren kann und dann das Ganze wieder zurück in die EV schreibt. VGaÖ Vermanus

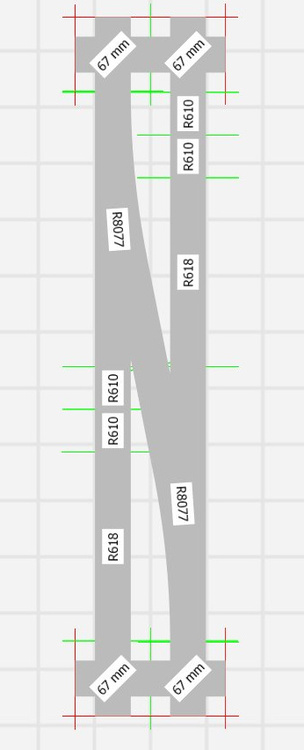

Hallo Henry, 2xR610 + 1xR618 ergibt ungefähr die Länge R8077/R8078. Mit meinen Werten lässt sich so ein perfektes Gleisbild auflegen. Im übrigen habe ich auch von anderen Planungsprogrammen Gleisangaben für Kleinbahn gefunden. Die waren aber gerade speziell bei den Weichen und Kreuzungen zu ungenau bzw. falsch und daher nicht zu gebrauchen. VGaÖV

Hallo Henry, Hallo Leute wenn bei den Weichen R8077/R8078 ein Gleisabstand von 67mm bei einer Abspreizwinkel von 11,25° erreicht werden soll, dann gehört der Radius auf 777,58mm und die Länge2 auf 95,13mm geändert. VGaÖ Vermanus

Hallo Leute, mir hat diese Sache keine Ruhe gelassen! Und es muss doch mathematisch lösbar sein. Da ich über die Kreuzungen nicht hinwegkomme und auch am Plan immer der Abstand 52mm (und nicht 52,5mm) angeführt wird, habe ich alles auf 52mm getrimmt. Ich habe sogar den großen Durchmesser auf 872mm reduziert (-1mm). Das spielt bei einer Planung bzgl. Größe praktisch keine Rolle, aber es stimmen dann alle Radien und Gleisabstände. Tausendprozentig stimmt es auch jetzt nicht, aber dazu müsste man die Kreuzungen ändern (unter Umständen sogar asymetrisch), und das habe ich ausgelassen. Aber langer Rede kurzer Sinn: anbei ein Bild und eine Anlage mit den angepassten Schienen. Der mathmatische Hintergrund: Wir kennen die Länge der Weiche. Wir wissen, dass die Abspreizung 26mm hoch sein muss (x2=52). Wir wissen, dass die Weichen um 6mm verschachtelt sind. Das heisst die Abspreizung ist auf der x-Achse um 3 mm kürzer (=147mm). Damit habe ich ein rechtwinkeliges Dreieck. Jetzt kann die Hypotenuse (h) ausrechnen. Weiters wissen wir, dass wir ein Kurvensegment (KS) mit 15° haben. Die Sehne (s) dieses KS geht mit 7,5° im linken unteren Punkt unseres Dreiecks ab. Und wir wissen, dass die Weiche mit 15° durch den rechten oberen Punkt gehen muss (g). Die Geraden h, s und g bilden wieder ein Dreieck. Und wir kennen 2 Winkel davon. Linker unterer neuer Winkel ist linker unterer Winkel Weichendreieck weniger 7,5°. Rechter oberer neuer Winkel ist rechter oberer Winkel Weichendreieck - 75°. Wenn ich 3 Werte von einem Dreieck kenne, kann ich den Rest ermitteln. Jetzt kennen wir auch die Sehne und die passenden Winkel (gleichschenkeliges Dreieck, 15°, 2x82,5°) und daraus bekomme ich den Radius. Und die 3. Seite ist dann die Länge 2 bei der Weiche. VGaÖ von einem jetzt müden Vermanus Kleinbahnschienen.mbp

Hallo Henry, Hallo Forum, zuerst einmal Dankeschön für Deine Unterstützung. Und doch bin ich ein wenig frustriert. Nämlich über Kleinbahn. Weil mathematisch kann das Gleissystem gar nicht funktionieren: Kreuzung 646 hat 200mm Länge und 15° Winkel. Der Gleisabstand von Gerader zur Abwinkelung muss 26,25mm betragen (Hälfte von 52,5mm Standardabstand R2-R1). Aber nach den Gesetzen der Trigonometrie (Hypothenuse=100mm, Winkel Alpha=15°) kommt als Abstand 25,882mm heraus (Diff 0,37mm*2=0,74mm). Ist das bei anderen Gleissystemen (Märklin, Fleischmann, etc.) auch so schlimm? VGaÖ Vermanus

Hallo Henry, Du scheinst das ja zu berechnen können. Ich habe die Werte für Figur 3 angepasst. Was ich dabei allerdings bemerkt habe: Wenn ich den Radius 385 mit 15Grad benutze und selbst ganz am Anfang der Weiche anfange, dann hat das nicht funktioniert: deswegen habe ich den Radius verändert. VGaÖ Vermanus

Hallo Leute, ich hoffe die weitere Information hilft mehr als sie verwirrt. Mit folgenden Werten funktioniert zumindest Gleisfigur 3. VGaÖV

Hallo Leute, @Zugrol, Du planst mit Deinen Weichen im MBS? Weil ich glaub das Deine Werte nicht ganz funktionieren. Ich hänge hier mal ein paar Gleisfiguren her. Probiert die zusammenzubauen. Der Gleisabstand muss (ausser Figur 2) immer 52,5 mm sein (R2 - R1). Viel Spass und VGaÖ Vermanus

Hallo Leute, da die Weichen 641 (642) nicht stimmen, bastle ich jetzt schon eine Weile dran herum. Ich bekam auch ein Skizze von Kleinbahn. Kann jemand damit etwas anfangen? VGaÖ Vermanus PS: Die Gerade bei der Weiche ist 150mm lang.

Hallo Modellbahnspass, anbei transparentes und verdecktes Bild. VGaÖ

Hallo Leute, bitte hört auf zu streiten. Gedanken gerne, aber bitte solche mit Ideen und Vorstellungen für die Zukunft. Zur Zeit glaub ich können wir alle im Großen und Ganzen zufrieden sein: Die Modellbauer können ihre tollsten Modelle weiterbauen wie gewohnt. Passen sie in den MBS-Katalog gut, wenn nicht, dann gibt es eben die Download-Seite. Und die Anwender so wie ich entscheiden dann: Nur Bordmittel oder doch die erweiterte Welt. Und wenn zweiteres teile ich halt meine Anlagen über Video, und wer sich wirklich dafür interessiert, dem kann ich die Anlage ja auf Anfrage zur Verfügung stellen. Also weiterhin auf die tolle MBS-Welt und mit großer Vorfreude auf den NEUEN Katalog Viele Grüße aus dem sommerlichen Heizhaus, Vermanus

Hallo Leute, Hallo Modellbahnspass, da ich wie schon gesagt ein Zuschauer bin soll sich auf meinen Anlagen immer die Action von selber abspielen. Für meine neue Anlage habe ich folgende Kriterien vorausgesetzt: der Platz ist mit 2,5m x 1,4m beschränkt (wobei die 2,5 das absolute Maximum sind). Der Bahnsteig im Bahnhof muss für eine einfache S-Bahn Garnitur geeignet sein. Eine Eisenbahnbrücke (also Eisenbahn über Eisenbahn), Schattenbahnhof und eine Gleisführung im Berg, die man nicht gleich durchschaut. Und Viadukt. Dann hatte ich noch eine Diskussion mit mir selber: 1gleisig oder 2gleisig: der Action-willen 2gleisig weil da viel mehr Züge fahren können. VGaÖ Vermanus

Hallo Leute, ich kann mich der Meinungen von Michel und Streit_Ross nur voll und ganz anschliessen. Bitte liebe Modellbauer (ich nenn jetzt keine Namen um NIEMANDEN zu vergessen) macht so toll weiter wie bisher; wenn das Modell in den MBS-Katalog passt, gut; wenn nicht, ab auf die Downloadseite. Wie auch beim Michel hat meine Anlage C001 schon ohne Download-Objekte (weil die gabs da noch gar nicht) geruckelt. Ich stell halt Bäume, Büsche und Gräser auf meine Anlage (und nicht nur Texturen). Aber mittlerweile fahren fast 90 Züge, 2 Schattenbahnhöfe mit 30 "Stellplätzen", 68 Blockstellen in den Gleiswendeln, Hauptstrecke mit 3x2 Wartepositionen und 2x2 Bahnsteige und ein paar Blockstellen, Nebenbahn mit 2x2 und 1x3 Ausweichen und 9 Blockstellen. Also ich glaub die Anlage würde schon mit Schuhschachteln (ohne Texturen) statt Rollmaterial nur wegen der EV ruckeln. Zur Zeit ca. 10 fps. Zum Testen reichts und zum Anschauen wird es einfach gefilmt und dann abgespielt. In diesem Sinne. VGaÖ Vermanus

Guten Tag liebe Leute, ich finde das Hin und Her ein bischen schade. Ich finde den Katalog toll, aber ich finde auch die Downloadseite toll. Ohne Downloadseite hätte ich praktisch kein österreichisches Rollmaterial. Und jetzt fahren auf meiner C001 20 Einfach- und Doppelgarnituren 4020 (Standard S-Bahn in A) von quackster und 7 Dampfloks der Baureihe ÖBB D52 dank Seehund. Die 9 Tauri (Mehrzahl von Taurus?) von Franz nicht zu vergessen. Und die 5047 und 5147 und ..... Ich greife mit großer Freude in das Füllhorn der vielen Modelle von beiden Seiten (Katalog und Downloadseite). Was ich mir wünschen würde (habe ich eh schon mehrmals kundgetan) ist eine Möglichkeit anzugeben welche Objekte nicht aus dem Katalog sind und daher noch getrennt zu eine Anlage dazugeladen werden müssten. Ich stell mir das vor: Beim externen Speichern fragt das MBS: "Willst Du Deine externen Objekte in einer Containerdatei speichern?". Und beim externen Laden einer Anlage fragt das MBS: "Willst Du die Containerdatei auch laden?". Und da kann dann jeder User entscheiden was er möchte. VGaÖ Vermanus

Hallo Neo, ich nehme einmal an, dass 2048 Shader (GTX 980 unbezahlbar) besser sind als 768. Was bewirken Shader? Wie gut für MBS ist eine AMD R7 360 (GPUT 1100MHz, SpeicherT 1625MHz, 2GB DDR5, 128Bit, 104GB/s, 768 Shader, 48Textur, 16 ROPs)? VGaÖ Vermanus

Hallo Modelbahnspass, Hallo Leute, Zum Planen von Anlagen wollte ich schon seit langem meinen Senf beitragen: Grundsätzlich soll Modelleisenbahn Spass machen. Daher würde das Hinlegen von möglichst vielen Schienen auf möglichst geringem Platz nicht als falsches Konzept bezeichnen. Wenn jemand auf (der gesamte Beitrag bezieht sich immer auf H0) 2,2 x 1,2m 3-4 Fahrkreise und 5-6 Abstellgleise auf einer Ebene unterbringt, dann kann man damit schon viel Fahrspass haben. Ich unterscheide grundsätzlich Spieler, Zuseher und Erbauer. Der Spieler will viele Weichen, viele Schienen, viele Kreise und Abstellgleise; und da kann er sich dann austoben. Der Zuseher (wie ich) will heimkommen, den Hauptschalter umlegen und dann gemütlich zuschauen, Und der Erbauer: für den ist der Weg das Ziel. Da ja die Welt nicht nur schwarz und weiß ist, so gibt es da natürlich auch Mischtypen. Das ist einmal die eine Einteilung. Und dann gibt es noch die Einteilung nach Thema und Realitätsgrad. Der Hardcore-Spieler fährt auch mit einem ICE auf einer Strecke ohne Oberleitung. Der Extremrealist baut keine Weiche über 6 Grad ein und keine Kurve mit Radius unter 1000mm. Und damit kommen wir zum Thema: Große Bahnhöfe oder gar komplette Strecken naturgetreu nachzubauen wird in H0 sehr selten gelingen. Auf meiner Anlage C001 hat mein Hauptbahnhof in real 180m Bahnsteiglänge. Das entspricht in etwa einem österreichischen Regionalbahnhof wie Gänserndorf, Wolkersdorf oder Mistelbach (=Städte im Marchfeld). Und selbst das ist schon ein Kompromiss, weil tatsächlich die Bahnsteige an jedem Ende 10-20m Überlänge haben (wahrscheinlich Sicherheit), die ich im Modell nicht habe. Auf einem solchen Bahnhof können S-Bahnzüge (in A heißen die Schnellbahn [schnell deswegen wahrscheinlich, weil das bei uns die langsamsten Züge sind; die aber dafür wirklich in jeder Haltestelle stehen bleiben]) und Regionalzüge (häufig DOSTOs) halten und Fernzüge (Güterzüge sowieso) durchfahren. Auf der Anlage benötige ich dafür mit Weichen fast 6 Meter Länge. Und da habe ich lediglich 4 Hauptgleise und 3 Nebenbahngleise. Ein Bahnhof mit internationalem Verkehr würde dann entsprechend über 12 Meter Länge haben. Dazu kommt bei in etwa 12-16 Gleisen die Ereichbarkeit (mit den Armen), die eigentlich nur noch von 2 Seiten gegeben wäre. Oder mit herausnehmbaren Teilen (auch mühsam). Aus diesen Gründen bauen Realisten häufig "nur" einen kleinen Nebenbahnhof mit 2-3 Gleisen und einem Abstellgleis (oder gleich einen Kopfbahnhof). Das geht sich relativ realitätsnah auf 2x1m aus. VGaÖ Vermanus

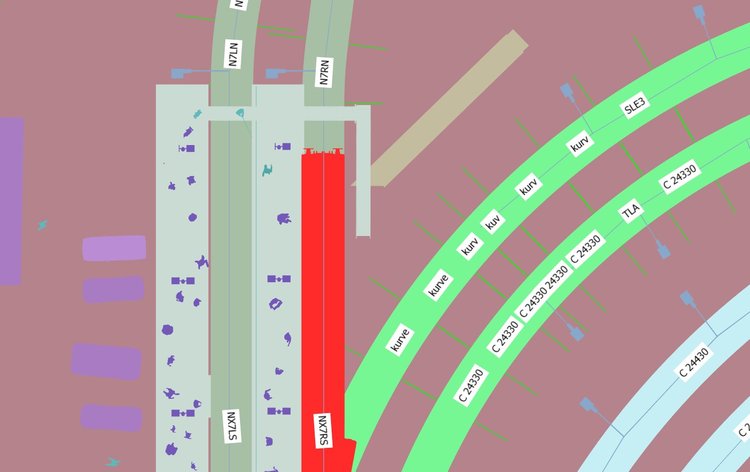

Hallo Neumann, Du musst schon beim Betreten vom Gleis (zB "ABC") eine Variable mit dem Loknamen setzen (zB Variable "ABC_LOK" mit "$_Trigger1._name" versehen). Jeder Zug, der jetzt das Gleis "ABC" betritt, setzt die Variable "ABC_LOK". Countdown endet --> Gleis NICHT besetzt --> FREI; Gleis besetzt --> Anzeige ABC_LOK. Frage2: Noch einfacher: Zug betritt Gleis 8/1 --> Variable "Signal_7.Speed" mit "$_Trigger1._currentspeed" setzen oder "Signal_7.Lokname" mit "$_Trigger1._name" versehen. VGaÖ Vermanus

"Ausgeblendete Elemente anzeigen" anhacken, und dann nochmal schauen. VGaÖV

Hallo liebe Leute, was passiert (wenn auch sehr selten) wenn 2 Counter wirklich GLEICHZEITIG enden. Problem: 2 Züge in gleicher Richtung werden durch Random-gesteuerte Zeit angehalten und müssen sich daher selber starten. Und "gleichzeitig" ist schlecht. Bitte um ein wenig Hilfe. VGaÖ Vermanus

ötscher.zip

Hallo Roter Brummer, tolles Video, vor allem die Vertonung. Speziell das Fahrgeräusch scheint wirklich von einem alten Waggon oder einer alten Tramway zu stammen, weil ich glaube neben dem Schienenklackern auch Holz ächzen gehört zu haben. VGaÖ Vermanus

Hallo Neo, ich hab hier die paint.net Datei angehängt mit der Bitte mir zu sagen wie ich das Bild abspeichern soll (weil da gibt es auch einige Parameter) damit die schwarzen Ränder nciht auftreten. Mit Dank im voraus, Vermanus ötscher.zip

Hallo Roter Brummer, und damit hast Du auch das Problem der schwarzen Ränder bei Freistellern nicht. Im Übrigen hab ich mich da ein bisschen durchgegoogelt und folgendes festgestellt: Bei üblichen Medien wie pdf-Erzeugen oder word und Windows-Bilderanzeiger funktionieren meine Freisteller perfekt, nur im 3DMBS nicht. Und durch lesen vieler Beiträge vermute ich, dass das 3DMBS den Alpha-Kanal nicht ordentlich darstellen (oder verarbeiten) kann. Solange man keine Zahlen in Strings setzen kann solange mach ich auch wegen Nacht nichts. Weil echte Nacht muss ich zufällig Lichter an- und ausgehen lassen können. Und händisch programmier ich das nicht aus (zumindest momentan nicht). VGaÖ Vermanus
