folgendes Problem habe ich (als Steuerungsanfänger). 2 Gleise (von nord und süd kommend^^) vereinigen sich per Weiche zu einem Gleis. Beide Gleise haben jeweils ein Signal. beide wurden mit der Weiche verunden. jedoch zeigt nur eins die richtige Signalfarbe. das zweite Signal zeigt grün obwohl weiche nicht befahrbar ist. es müsste also rot zeigen...macht es aber nicht. umgekehrt genauso. wenn ich die weiche auf fahrt stelle zeigt es rot. wie gesagt es ist bei einem immer richtig, das 2. immer falsch. was muss ich tun? ich bitte um idiotensichere erklärung^^ danke

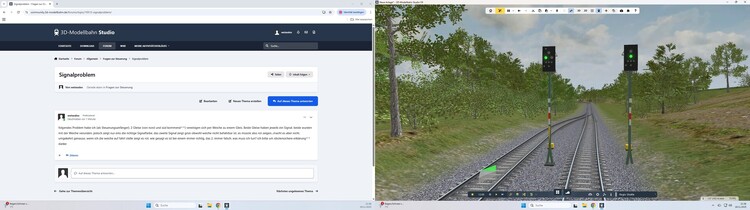

das rechte passt zur weichenstellung. normal müsste aber das linke rot zeigen.

Bearbeitet vor 2 Stunden2 Std von weisealex
rechtschreibung

Hallo @weisealex ,

das kannst Du am Besten mit einer kleinen EV-Steuerung(und nur so) erreichen - siehe Beispielanlage (einfach Weiche per Doppelklick bedienen)

Gruß LittleWeichenschaltung.mbp

vor 5 Minuten schrieb weisealex:

beide wurden mit der Weiche verbunden.

Das genügt leider nicht, weisealex.
Beziehungsweise ist es der falsche Ansatz. Denn so zeigen beide Signale immer dasselbe Signalbild.
Fahrt, wenn die Weiche auf geradeaus steht und Halt, wenn sie auf Abzweig steht.

Die Weiche hat zwei Stellungen: 0 = Abzweig und 1 = geradeaus
Das Signal hat ebenfalls zwei Stellungen: 0 = Halt und 1 = Fahrt

Wenn du die Signale direkt mit der Weiche verbindest, dann wird die Nummer der Weichenstellung einfach ans Signal übertragen. Das ist aber nicht das, was du möchtest.
Du musst deshalb die direkte Verbindung wieder löschen.

Und dann musst du die Ereignisverwaltung (oft kurz EV genannt) bemühen, um dein Ziel zu erreichen.

Klick mit der rechten Maustaste auf die Weiche.
Wähle aus dem Kontextmenü "Ereignisse" -> "neu" -> "Weiche schaltet"
Das bringt dich zur EV und trägt zur Vorbereitung schon ein Ereignis Weiche xy schaltet ein.
In diesem Ereignis musst du jetzt die Weichenstellungen unterscheiden. Das erreichst du mit einer Bedingung.

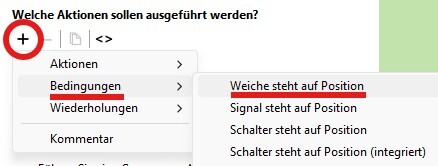

Du findest sie, indem du auf das kleine Plus klickst:

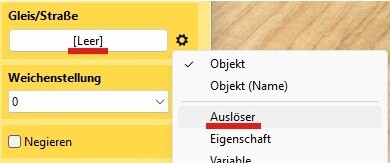

Jetzt musst du angeben, welche Weiche du für die Bedingung nutzen willst.
In diesem Fall ist das genau die Weiche, welche das Ereignis ausgelöst hat:

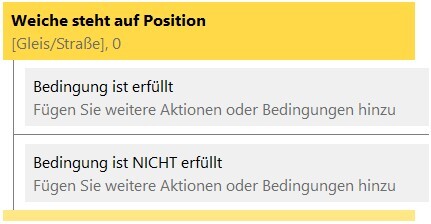

Die Bedingung hat zwei Felder.
Eins für alle Aktionen, die ausgeführt werden sollen, wenn die Bedingung (Stellung = 0) erfüllt ist.

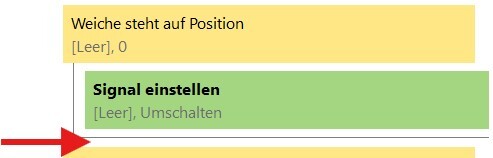

Und ein zweites für alle Aktionen, die ausgeführt werden sollen wenn die Stellung nicht der vorgegebenen entspricht:

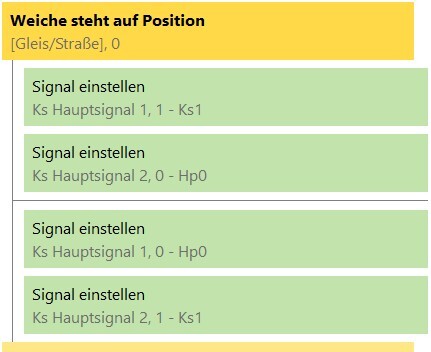

Ins obere Feld fügst du zwei Aktionen ein, die ein Signal auf Fahrt stellen und das andere auf Halt.
Aktionen findest du ebenfalls über das Plus.

Und ins untere Feld trägst du für dieselben zwei Signale ein, dass ihre Stellungen genau umgekehrt sein sollen.
Also in meinem Beispiel Halt für das erste und Fahrt für das zweite Signal.

Lass mich bitte wissen, ob diese Beschreibung "idiotensicher" war.
Und schau dir bitte auch das Beispiel von @Little an. Es zeigt dir genau das, was ich hier beschrieben habe.

Viele Grüße
Götz

Bearbeitet vor 1 Stunde1 Std von Goetz
Schreibfehler korrigiert

Hallo!

Ich denke, es reicht, einen der Token mit EV zu kontrollieren. Du kannst den anderen auch direkt kontrollieren, wie du es bisher getan hast.
