Hallo liebe MBSler,

als Anfänger habe ich folgende Frage. Die Maßangabe der Höhe eines Gleises mittig oder auch an den Enden (blaue Dreiecke) bezieht sich

auf die Gleisoberkante?

Danke für Eure freundlichen Antworten.

Norbert

Hallo @Spotter2025 ,


in diesem Fall bezieht sich die Maßangabe eines Gleises an den blauen Dreiecken immer auf den Koordinatenursprungs des Modells, der in z-Richtung (bei Gleisen) immer auf der Höhe 0 mm liegt und nicht auf der Gleisoberkante. Wenn nämlich der Koordinatenursprung auf 3,82 mm also der Schienenoberkante gesetzt wäre, würde das Modell unter der Bodenplatte verschwinden. Die Abrollhöhe des Modell liegt bei einem Maßstab von 1 zu 87 bei 3,82 mm.

Kennst du den Twitch-Stream von Alexander und Götz. Gestern wurde dort genau auf das Thema Gleise, virtuelle Spuren und virtuelle Rampen eingegangen. Schau mal ob dir das weiterhilft. Goetz - Twitch
https://community.3d-modellbahn.de/forums/topic/10416-3d-modellbahn-studio-live-auf-twitch

Viele Grüße
Tim

Bearbeitet 23. November23. Nov von tim-fischertechnik
Ergänzungen

vor 17 Minuten schrieb Spotter2025:

Die Maßangabe der Höhe eines Gleises mittig oder auch an den Enden (blaue Dreiecke) bezieht sich auf die Gleisoberkante?

Hallo Norbert,
das ist die Höhe der Unterkante des Objekts.

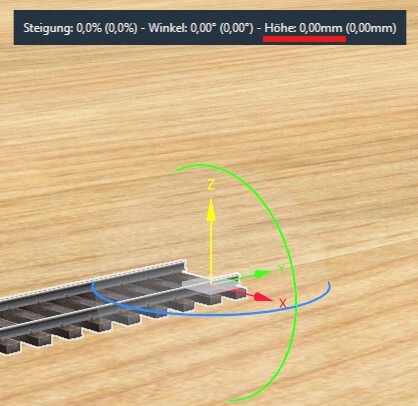

Du kannst das leicht erkennen, wenn du das Ende auf den Boden absenkst:

Hier wird dir die Höhe 0 angezeigt.
Die Oberkante des Gleises liegt aber bei 3,82 mm (im H0 Maßstab)

Viele Grüße
Götz

Lieber Tim, lieber Götz,

vielen Dank für die schnellen und erklärenden Antworten. Das hilft mir doch sehr weiter!!

Viele Grüße

Norbert
