3D-MBS V6 Material/Textur

[Reinhard]

Hallo zusammen,

in der Version 6 des 3D-MBS sind die Möglichkeiten für Material/Textur (Oberflächeneigenschaften) um ein Vielfaches erweitert worden, weil nun metallic-(metallisch) und roughness- (Rauheit) der Oberfläche beeinflussbar sind (damit entfällt die bisherige Möglichkeit, den Reflexionswert mit  _ENV_xxx zu beeinflussen, wodurch ein Material eingespart werden kann, weil "metallic", "raughness" und "color" in einem einzigen Material verarbeitet werden).

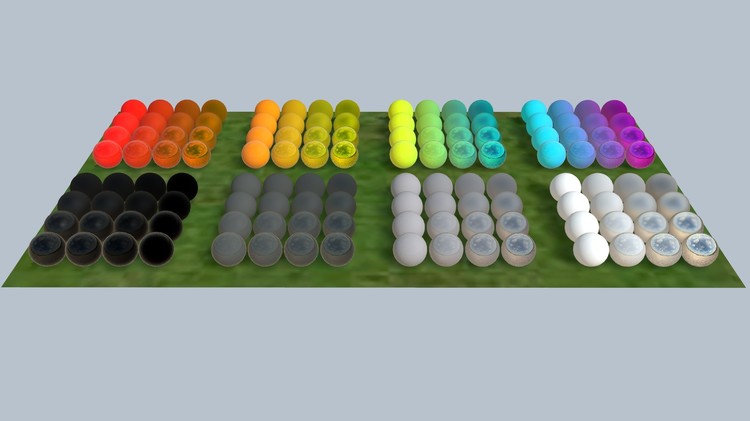

Zur Übersicht über die Möglichkeiten habe ich mir folgende Testreihe "gebastelt" (mit Blender 2.9), um zu erkennen, mit welchen (grau-) Werten bei metallic und roughness welche Oberflächeneigenschaften erreicht werden:

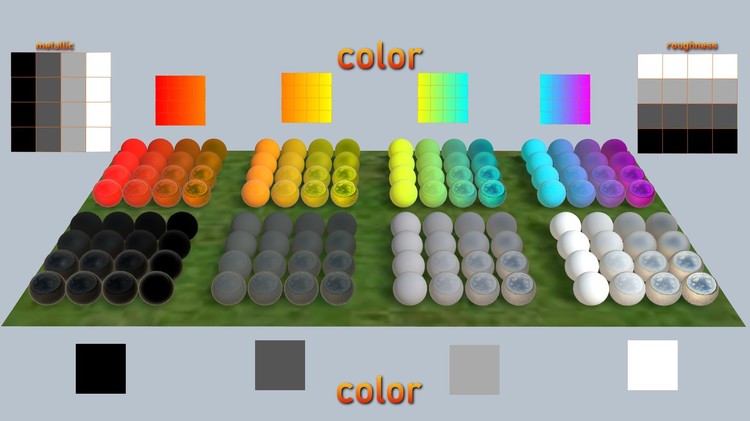

Die dazu gehörigen Dateien für metallic und raughness sind in allen Feldern dieselben, nur die color-Datei habe ich geändert

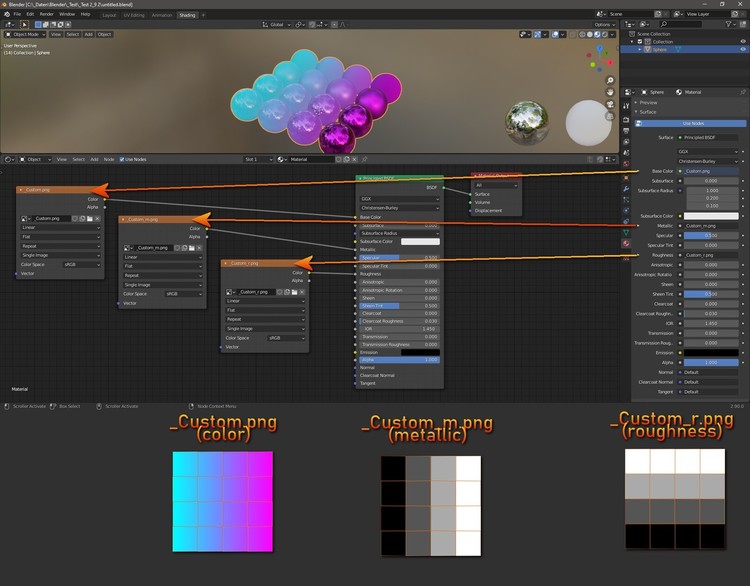

In Blender 2.8 ff sieht das dann so aus

Die Bezeichnung der Dateien für metallic und roughness sind frei wählbar, allein die Bezeichnung für die Basis-Color (_Custom.png) ist wichtig, wenn man dem User die Möglichkeit der Farbveränderung des Modells geben will)

Die 4 Grau-Werte entsprechen

0% (rgb 0)
33% (rgb 85)
66% (rgb 170)
100% (rgb 255)

Dazwischen sind natürlich auch alle anderen Werte möglich.

Gruß
Reinhard

Bearbeitet 3. Oktober 2020 von Reinhard
