Vorschlag : Bahn-Signal mit Leuchte (Zustandsanzeiger) schalten


Recommended Posts

Hallo Modellbahnfreunde

Mittlerweile habe ich die Version 8 zum Arbeiten .

Unter Steuerelemente habe ich aus dem Katalog eine Signalschalter entdeckt ; " Leuchte ( Zustandsanzeiger ) .

Diesen habe ich mal als Signal schalten verwendet . Als Text habe ich den Namen des Signals verwendet .

8 weitere Textfelder sind zur Verfügung um die Verwendung von Schaltzustände einzutragen .

Mit der EV kann man dann die 8 Zustände steuern ( Leuchte Zustandsanzeiger ) , das bedeutet dann : 8 Schaltvorgänge sind möglich eines Signals .

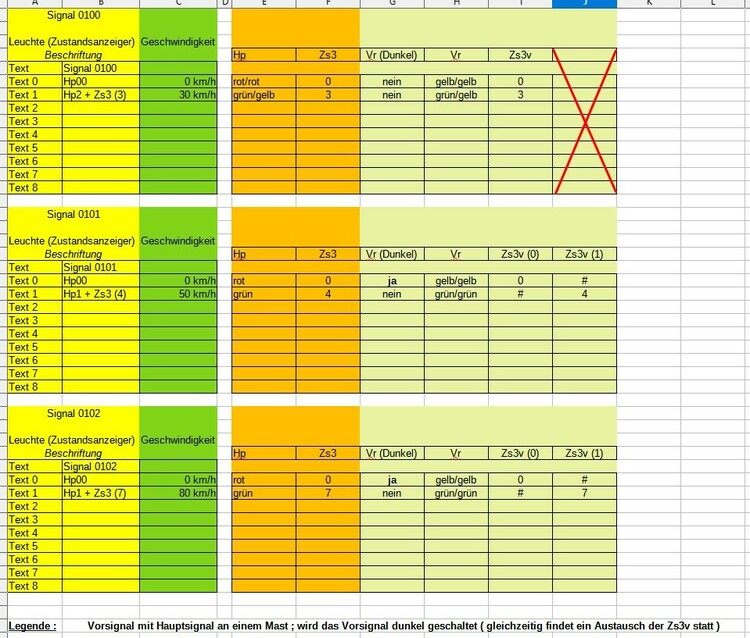

Als Beispiel habe ich eine Tabelle aufgestellt , was welcher Schaltzustand gegeben wird .

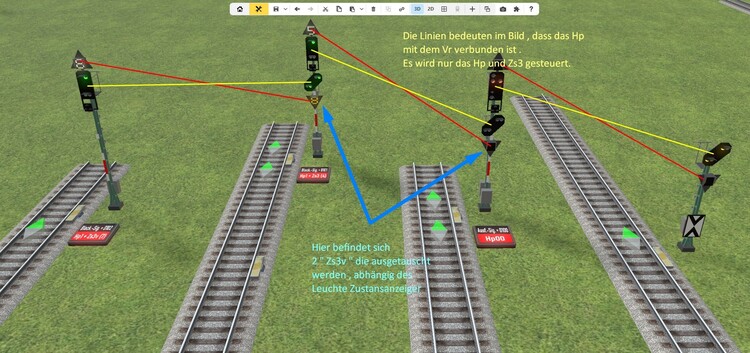

Das Signal 0100 ist auf Hp0 geschaltet - somit ist das Vr 0101 dunkelgeschaltet ( beide befinden sich am gleichen Mast ).

Ebenfalls trifft es dem nächstem Signal Hp 0101 zu Signal Vr 0102 zu ( gleicher Mast ) .

An den beiden Signalen sind zwei Zs3v vorhanden , die ausgetauscht werden ( gemeint ist das Ein- und Ausblenden der " Zs3v " )

Zs3v kann nicht dunkelgeschaltet werden , wie das Vr.-Signal .

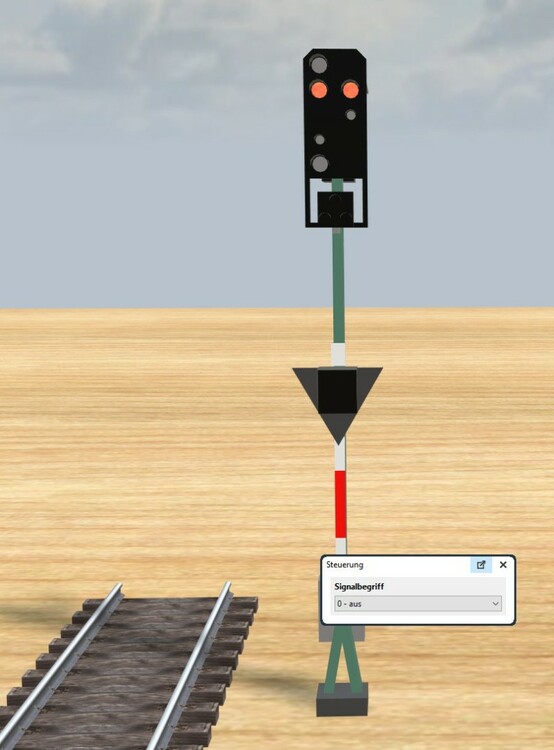

Meiner Meinung nach wäre es gut , das alle Signal eine ausgeschalteten Zustand besitzen ( 0=Aus ) .

Warum ?

Stehen zum Beispiel zwei verschiede Signalarten hintereinander ( H/V - Signal und Ks-Signal ) , so könnte man das H/V -Signal als ungültig aufstellen ( mit weissem Kreuz ) .

Dabei müsste das Signal als komplett dunkel sein - hier könnte man eine kleine Erweiterung oder Ergänzung hinzufügen .




Dieses Beispiel würde dann vorkommen , wenn Signal geändert werden ( Neue Technik ) .

Man könnte auch noch ein weiteren Zustandsanzeiger verwenden , um das austauschen der Signale zu bewirken .

Hier ist es noch einfach dargestellt , es gibt noch viele Anwendungen .

( Leuchte Zustandsanzeiger ist hier direkt am Signal , den kann man später zum Stellpult schieben .



Für Bemerkungen zum diesem Beispiel wäre schön , was davon gehalten wird !



Vielen Dank im Voraus !

Viele Grüße

H:xnS
