Gleissysteme für V4

[Henry]

Hallo zusammen,

wer reale Anlagen bauen will, benötigt genaue Gleise. Mit der Veröffentlichung von Version 4 können nun auch Gleissysteme im MBS abgebildet werden, die vorher nicht möglich waren. Im Folgenden gibt es hier Beschreibungen neuer Gleissysteme. Die Verweise werden an dieser Stelle aktualisiert.

Viele Grüße,

Henry



[Henry]

Penibler Kleinkram

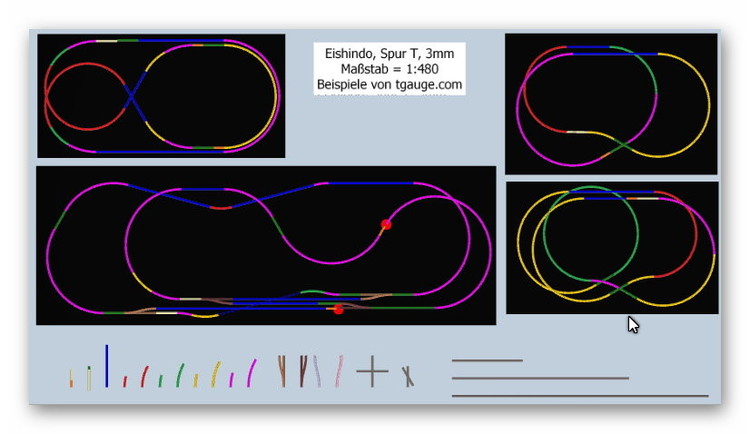

Für den Maßstab 1:480 gibt es nun für die kleinste fahrfähige Modellbahn von Eishindo das Gleissystem mit 3 mm  breiten Gleisen.

Bevor Puristen sich streiten, sei hier festgestellt, daß die Gleisbreite von 3 mm besser im Maßstab 1:480 dargestellt werden kann, als im Maßstab 1:450. Für das MBS gilt also das 3mm Gleis im Maßstab 1:480..

Der Parallelabstand der Radien von 12,5 mm ist in die Weichen passend eingerechnet - weil es nur Weichen mit Gegenbogen gibt. Auch die 12,5 mm Verschwenkung ist passend konstruiert und bei den Weichen im Online-Katalog plaziert.

Der Anlagenmaßstab 1:480 wird beim nächsten Update von Neo ins MBS aufgenommen.

Eine Beispieldatei ist unter der ID 0A00DF5F-490C-419E-AF20-AC021DD84C29 abrufbar.

Viele Grüße,

Henry

[Henry]

Großspurig geworden #1

Hallo Freunde der Echtdampf-Spuren,

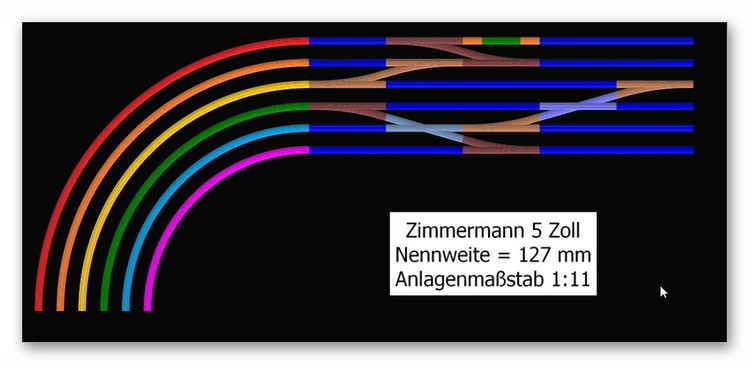

ich habe mich mal an die Spur 5 Zoll  der Firma Zimmermann herangetastet. Der Anlagenmaßstab beträgt 1:11 bei einen Nennweite von 127 mm.

Ein Gleisbeispiel ist angelegt. Neo hat die Gleise freigeben.

Viele Grüße von

Henry

Bearbeitet 29. April 2018 von Henry
Text

[Henry]

Großspurig geworden #2

Hallo Freunde der Echtdampf-Spuren,

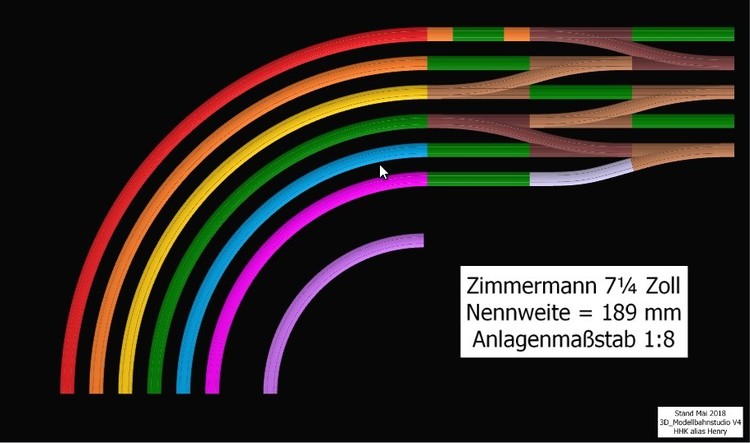

ich habe mich nun mit der Spur 7¼ Zoll  der Firma Zimmermann befaßt. Der Anlagenmaßstab beträgt 1:8 bei einen Nennweite von 184 mm. Die Gleisgeometrie ist zum 5 Zoll Gleis kompatibel.

Ein Gleisbeispiel ist angelegt. Neo hat die Gleise im Katalog freigeben.

Viele Grüße von

Henry



Bearbeitet 29. April 2018 von Henry
Korrektur Nennweite

[Henry]

Großspurig geworden #3

Zitat

Für kommerzielle Zwecke ist es möglich ein 3-Schiengleis anzufertigen. Hierbei wird ein zusätzlicher Schienenstrang für 7 1/4’’ eingeschweißt. Vorteil: Die 5’’ - Lok kann mit Wagen mit 7 1/4’’- Drehgestellen kombiniert werden. Die Kippsicherheit der Wagen wird dadurch wesentlich verbessert. siehe hier

Hallo Dampfbahner,

es liegt nahe, im Modellbahn-Studio ein 3-Schienengleis anzubieten - oder zumindest die Möglichkeiten aufzuzeigen, wie so etwas im Planer maßgerecht dargestellt werden kann. Benutzt werden können in Natura die Schienen mit einer Profilhöhe von 18,3 mm in beiden Systemen. Wir benötigen dazu eine Gleislehre im MBS aus beiden Spuren. Hier kann man ohne besonderen Aufwand die Gleise spurgerecht (zumindest in den Geraden) anlegen.

Zu beachten ist, welche Schiene (innen oder außen) von beiden Gleissystemen gemeinsam benutzt wird. Danach richtet sich, in welchem Gleis der Radius angepaßt werden muß.

Dieser Artikel wird in einem anderen Beitrag (der noch nicht ganz fertiggestellt ist) detaiierter fortgeführt.

Viele Grüße,

Henry

Bearbeitet 30. April 2018 von Henry
