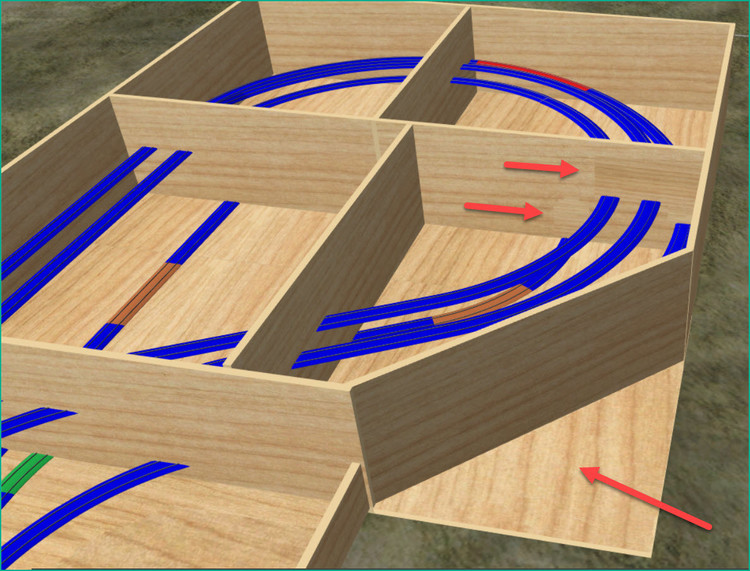

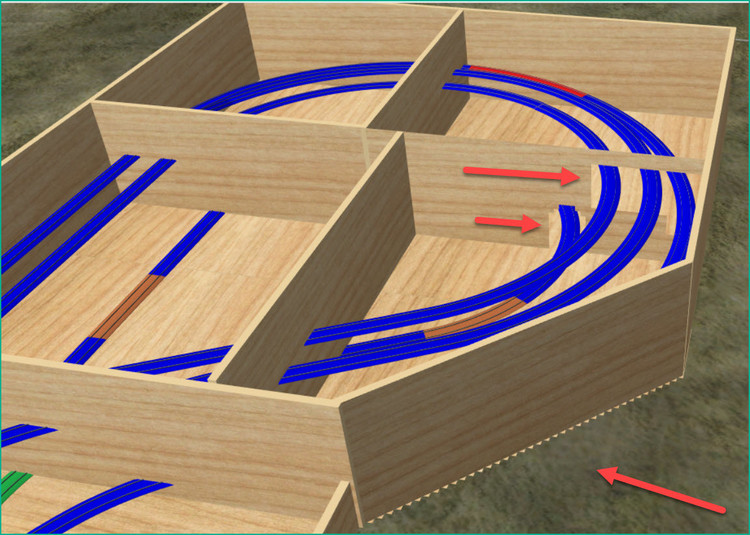

HDW_64625 Geschrieben 10. Februar 2020 Geschrieben 10. Februar 2020 (bearbeitet) Hallo! gibt es eine Möglichkeit Löcher in Bodenplatten sichtbar zu machen ohne die Option "Boden und Seitenwände" deaktivieren zu müssen? Hintergrund: Ich benutze die "Bodenplatten" auch, um den Aufbau der geplanten Stadt oberhalb der mehrspurigen Wendeschleife darzustellen. Dabei erzeuge ich Löcher in die senkrecht stehenden Platten, um die Gleisführungen darin realistisch abzubilden. Die gleiche Methode nutze ich, um Abschnitte von Bodenplatten darzustellen (siehe rote Pfeile in Bild 2). Leider sind die Löcher, bzw. die Abschnitte nicht mehr wirklich sichtbar, wenn ich die tatsächliche Stärke der Platten einstelle (siehe Bild 1), um ein realistisches Bild der Konstruktion zu erhalten. Oder gibt es eine andere Möglichkeit, um mein Vorhaben mit einem anderen Objekt darzustellen? Gruß Holger Bearbeitet 10. Februar 2020 von HDW_64625
metallix Geschrieben 10. Februar 2020 Geschrieben 10. Februar 2020 Hi Holger Wenn ich es richtig sehe nimmst du vertikal gestellte Böden um Spannten darzustellen. Warum legst du die nicht auf einer speziellen Ebene (layer) ab? Der kann dann immer ein u ausgeblendet werden. Du könntest die spannten auch aus Quadern (bordmittel) machen. Die müssten zwar gegebenen falles zusammen gesetzt werden um die Ausschnitte zu bekommen abba das könnte später (im realbau) einfacher sein die Ausschnitte genau zu positionieren und dimensionierten. Cheers Tom
HDW_64625 Geschrieben 10. Februar 2020 Autor Geschrieben 10. Februar 2020 Hallo Tom, ja das stellt die Spanten dar. Sie liegen natürlich auf einer eigenen Ebene, um sie ein- und ausblenden zu können. Mir geht es (genau wie Du vermutest) um ein realistisches Gesamtbild und um das genaue Aussägen der 12 mm starken Spanten. Gerade die Außenkehre erfordert eine gleichmäßige Steigung, da kann ich über das Anstellen der Gleise die genaue Ausschnitttiefe in jeder Spante sehr gut ermitteln. Das geht natürlich auch ohne Boden und Seitenwände, würde aber einfach realistischer aussehen. Ich vermute, dass das dreidimensionale Darstellen der Ausschnitte (Löcher) in den Spanten zu viel Rechenleistung erfordert. Was meinst Du mit Quadern?
metallix Geschrieben 11. Februar 2020 Geschrieben 11. Februar 2020 (bearbeitet) Hi Holger Die Löcher in einem Boden sind keine "bohrungen", also gehen nicht durch die platte hindurch. Lediglich die obere "haut" wird teilweise, entsprechend dem eingestelltem Raster, entfernt um zum Beispiel drehscheiben sichtbar zu machen oda tuneleinfahrten zu bauen... Quader findest du im 3D model Katalog unter Zusätzlich/Grundkörper. Du kannst deren Größe frei festlegen und sie auch texturieren. Es gibt 2 Versionen. Der Unterschied ist die zentrierung (Höhenlage auf einer ebene) der eine ist absolut zentriert und der andere auf der Unterkante. Cheers Tom Bearbeitet 11. Februar 2020 von metallix
HDW_64625 Geschrieben 11. Februar 2020 Autor Geschrieben 11. Februar 2020 Hallo Tom, die Quader sind eine sehr gute Alternative! Ist ein bisschen mehr Arbeit die Ausschnitte hinzubekommen (ich muss Einzelteile erstellen und dann Gruppieren), aber die Arbeit lohnt sich für mich. Auch die Zentrierung auf der Unterkante ist von großem Vorteil. Ganz besonders vorteilhaft ist auch die Möglichkeit die Größe in mm anzugeben, das ist bei den Platten zwar auch möglich, aber nur in 10 mm Sprüngen. Danke für den Tipp! Gruß Holger

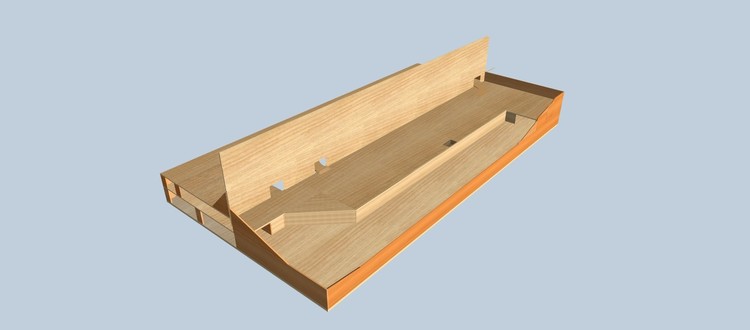

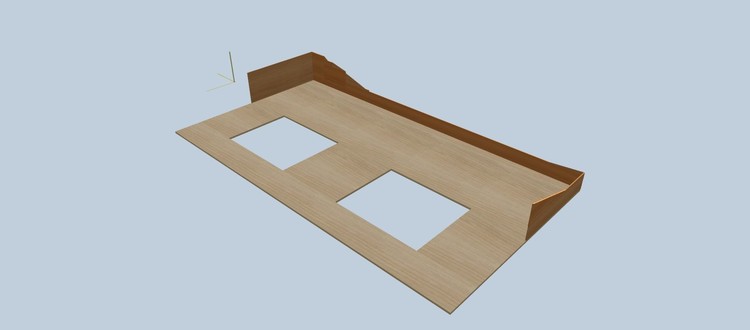

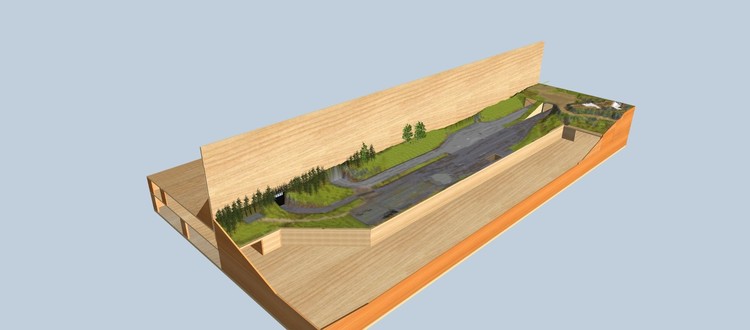

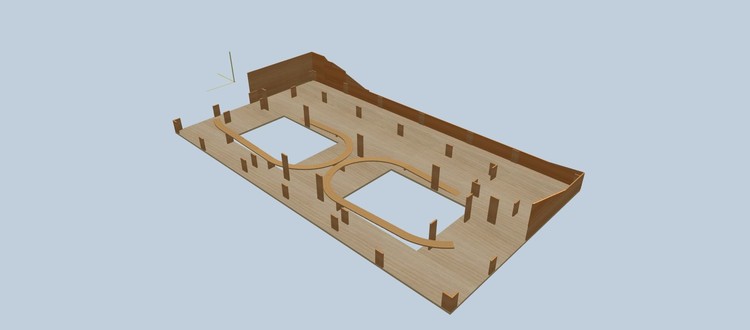

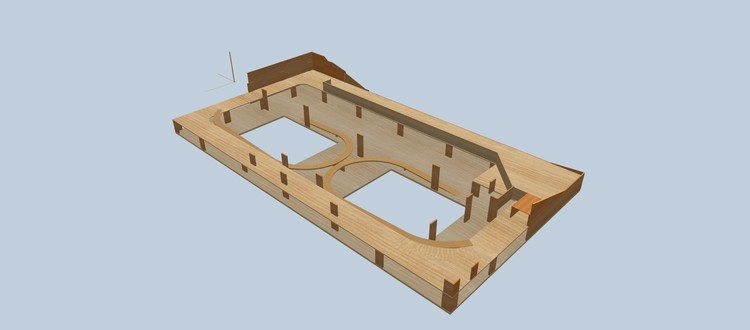

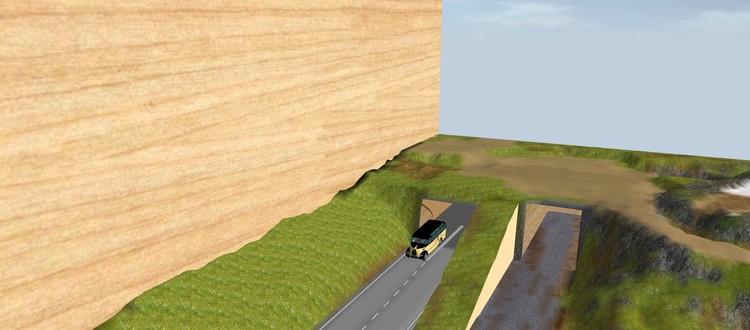

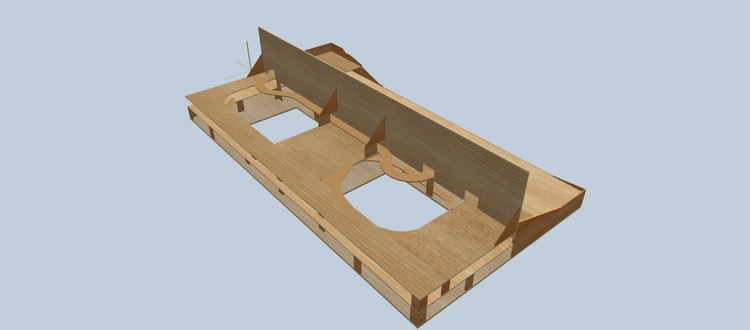

pfjoh Geschrieben 27. April 2020 Geschrieben 27. April 2020 (bearbeitet) Guten Morgen Alles geht wenn man will Wenn du dir die Fotos ansiehst merkst du das viles aus den Quadern gemacht wurde. die grosse Hintergrundplatte dei über die ganze Länge geht sind zb zwei Bodenplatten dei 0mm stärke haben und im Abstand von 8mm stehen, um sie als Platte darzustellen sind an den Rändern aus quadern leisten eingefügt, dann sieht es wie eine ganze Platte aus. Die Fotos zeigen den Unterbau meiner Anlage die gerade im entstehen ist. Noch ein Trick zum nachträglichen Geländebau. das letzte Foto zeigt das fertige Gelände. das ist ebefalls eine eigene Bodenplatte mit 0mm die auf der unteren Platte aufliegt,( 0,1mm höher als die Bodenplatte) damit erreicht man das man eine Bodenplatte hat und dann darauf ein Gelände erstellen kann, auch mit Löchern wie man ja sieht Viel Spass MfG hans Bearbeitet 27. April 2020 von pfjoh
mcbeth1307 Geschrieben 29. Januar 2021 Geschrieben 29. Januar 2021 Am 27.4.2020 um 03:27 schrieb pfjoh: Guten Morgen Alles geht wenn man will Wenn du dir die Fotos ansiehst merkst du das viles aus den Quadern gemacht wurde. die grosse Hintergrundplatte dei über die ganze Länge geht sind zb zwei Bodenplatten dei 0mm stärke haben und im Abstand von 8mm stehen, um sie als Platte darzustellen sind an den Rändern aus quadern leisten eingefügt, dann sieht es wie eine ganze Platte aus. Die Fotos zeigen den Unterbau meiner Anlage die gerade im entstehen ist. Noch ein Trick zum nachträglichen Geländebau. das letzte Foto zeigt das fertige Gelände. das ist ebefalls eine eigene Bodenplatte mit 0mm die auf der unteren Platte aufliegt,( 0,1mm höher als die Bodenplatte) damit erreicht man das man eine Bodenplatte hat und dann darauf ein Gelände erstellen kann, auch mit Löchern wie man ja sieht Viel Spass MfG hans Hi Hans, Dein Beitrag ist zwar schon etwas länger her, aber könntest Du das Teil auch als Anlage zur Verfügung stellen
