Neo Geschrieben 4. Dezember 2013 Autor Geschrieben 4. Dezember 2013 Hallo,ich habe die Straßenfunktion nun offiziell gemacht und dabei den Skalierungsfehler behoben. Solange das Modell nun korrekt vorliegt sollte es zu keinen Verzerrungen kommen.Ich werde mir bezüglich der Problematik von Blender noch Gedanken machen. Womöglich ist es sinnvoller ein weiteres Modell-Format zu unterstützen, z.B. Collada, da dort die Koordinatenausrichtung im Modell gespeichert wird und ich somit auf zusätzliche Hacks verzichten könnte. Das universellere Collada-Format könnte auch Probleme mit fehlerhaften 3DS- oder X-Exportern beheben, da das Collada-Format häufig besser unterstützt wird.Viele Grüße,Neo
EASY Geschrieben 4. Dezember 2013 Geschrieben 4. Dezember 2013 Hallo Neo,... zugegeben, Du hast es erwähnt, aber daß das mit der Ausrichtung der ContactPoints wirklich wörtlich zu nehmen ist, hat bei mir offen gestanden doch etwas gedauert. Nach einer ganzen Anzahl von Fehlversuchen ist es mir nun endlich gelungen eine Quadratische Platte mit 4 ContactPoints (an jeder Seite einer) zu erzeugen, die richtig andockt (auch um 90° oder ein vielfaches davon gedreht)Ich habe mal ganz viele Platten aneinandergesetzt und hatte keine Probleme mehr mit irgendwelchen Verzerrungen. (-> Update scheint zu gehen)Nur gelingt mir der Versuch bisher nur in 3dsMax in beiden Formaten (.x und .3ds). In AC3D und Blender bin ich bisher (in beiden Formaten) gescheitert. Anscheinend hat 3dsMax für beide Formate den "richtigen" Exporter.GrußEASY
BahnLand Geschrieben 5. Dezember 2013 Geschrieben 5. Dezember 2013 Hallo,ich bin happy!Mein erstes Signalbrücken-Teil ist andockbar - und zwar passgenau !!!Und das mit einer Google-Sketchup-Source und dem von mir benutzten 'edecadoudal'-X-Exporter.Allerdings muss ich analog zu meinen Drehgestellen auch hier an der X-Datei zusätzlich "Handarbeit" anlegen.Aber mich freut es, dass es prinzipiell funktioniert.Ich bin übrigens gerade dabei, den 'edecadoudal'-X-Exporter so "umzustricken", dass diese "Handarbeit" dann entfallen kann. Allerdings brauche ich da noch ein Weilchen.Und jetzt noch ein Erweiterungsvorschlag an NEO:Da ich die Andock-Funktion nun auch für meine Signalbrücken, Quertragwerke, Brückenbauteile und Tunnelsegmente verwenden kann, würde ich mir wünschen, dass man im "Straßen"-Editor die Ausrichtung ausschalten kann. Dann könnte ich nämlich die aneinander zu dockenden Bauteile auch in der Kurve und in Neigungen verlegen, ohne auf die "Lasso-Funktion" verzichten zu müssen. (das würde dann etwa der "Biege"- und "Anstell"-Funktionalität bei den Gleisen entsprechen). Das würde mir vor allem bei meinen Tunnelröhren in den Kehrtunnels ganz stark entgegen kommen.Viele GrüßeBahnLand
Neo Geschrieben 5. Dezember 2013 Autor Geschrieben 5. Dezember 2013 Hallo Bahnland,meinst du mit "Ausrichtung ausschalten" dass zwei Objekte aneinanderschnappen sollen ohne ihre Drehrichtung zu ändern? Geplant ist, dass die Andockpunkte nur der Anfang sind. Es wird in der Zukunft mehrere Arten von Andockpunkten geben, mit verschiedenen Freiheitsgraden. So könnte man dann z.B. einen länglichen Andockpunkt definieren um einen Oberleitungsmasten entlang eines Gleises einschnappen zu lassen, oder man definiert einen Kugelpunkt, der die Positionen einschnappt, aber eben nicht die Rotationen.Viele Grüße,Neo
BahnLand Geschrieben 5. Dezember 2013 Geschrieben 5. Dezember 2013 Hallo Neo,ja, das mit dem "Kugelpunkt" trifft es ziemlich genau: Die Bauteile sollen an den beiden Andockpunkten gegenseitig einschnappen, ohne dass dabei ihre Ausrichtung "geradegebogen" wird. Allerdings sollen die "angedockte" Bauteile - soweit sie nur an einem Andockpunkt "eingerastet" sind, um diesen auch noch nachträglich "gedreht" werden können (wie bei der Biege- und Anstell-Funktion der Gleise).Viele GrüßeBahnLand
seehund Geschrieben 13. Dezember 2013 Geschrieben 13. Dezember 2013 Hallo Neo,habe ein Problem beim Andocken entdeckt. Obwohl meine Straßen exakt Maße haben, d.h. die äußeren Eck-Scheitelpunkte sind 100% richtig positioniert und haben die gleichen Abstände, wird beim Andocken das nächste Straßenteil um 0,05° verdreht. Auch nach dem Ausrichten auf 0° wird wieder das nächste Teil verdreht.Habe alle Straßenteile auf Genauigkeit überprüft, bei mir ist alles OK.Gruß Seehund
Neo Geschrieben 13. Dezember 2013 Autor Geschrieben 13. Dezember 2013 Hallo Seehund,bei welchen Straßen genau kann ich das Problem sehen?Neo
seehund Geschrieben 13. Dezember 2013 Geschrieben 13. Dezember 2013 Hallo Neo,bei den gerden 1/1 Bundes- sowie auch den Landstraßen. Die Andockpunkte stehen in die richtige Richtung. Wenn ich das Teil um 180° drehe, dockt es richtig an. Es ist je nach Richtung auch ein Versatz in X- oder Y-Richtung von 0,05 im Eigenschaftsfenster festzustellen.Neo hat den Fehler in meinen Dateien gefunden. Werde alle Straßen updaten. Dauert aber etwas bei der Menge.Gruß Seehund
quackster Geschrieben 15. November 2014 Geschrieben 15. November 2014 ein hallo an die modellbauer,mit hilfe der pdf-datei "Kurzbeschreibung des Sketchup-DirectX-Exporter-Scripts" geschafft in tunnelabschnitten leuchtende lampen anzubringen. nun wollte ich mit hilfe der oben genannten beschreibung versuchen andockpunkte zu erzeugen, und nun komme ich nicht weiter. ich scheitere schon bei dem versuch dummyquader zu erzeugen?. daher meine bitte ob jemand so nett wäre mir eine funktionierende .skp datei zu verfügung stellen könnte mit der ich mir die funktionsweise einmal anschauen könnte.der in #15 angegebene link funktioniert leider nicht mehr (nur zur info)gruß und schon mal dankequackster

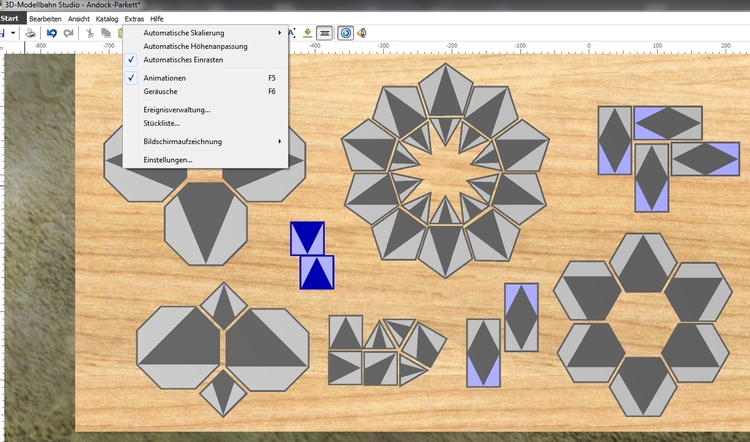

BahnLand Geschrieben 15. November 2014 Geschrieben 15. November 2014 Hallo Quackster,da das Sketchup-DirectX-Exporter-Script von mir stammt, fühle ich mich angesprochen.Um das Anbringen von Andockpunkten mithilfe meines Scripts auszuprobieren, hatte ich mir die hier abgebildeten "Tangram-Teile" gebastelt (siehe die "Einzelteile" in der oberen Zeile des Anlagenbretts). Hieraus entstanden dann durch "Aneinanderfügen" die im unteren Teil gezeigten Muster, die alle über Andockpunkte zusammengehalten werden.Das hier gezeigte Anlagenbeispiel befindet sich in dem diesem Beitrag hinzugefügten ZIP-Paket "Andockpunkte.zip" (Datei "Andock-Parkett.mbp"), das auch die Sketchup-Dateien (Endung ".skp") und die in das Modellbahnstudio einzuspielenden DirectX-Dateien (Endung ".x") enthält. Es kann in der Rubrik "Meine Anlagen" importiert werden (mögliche Fragezeichen durch die zuvor eingespielten "Tangram-Plättchen" ersetzen). Auf die "Veröffentlichung" der Plättchen und der "Demo"-Anlage im Online-Katalog habe ich bisher verzichtet, weil es sich hierbei nicht um "Modelle im Eisenbahn-Umfeld" handelt.Der Exporter kann (zumindest bisher) die in Sketchup unterschiedliche Drehung der verschiedenen Andockpunkte nicht erkennen, wodurch sie in der erzeugten X-Datei alle identisch ausgerichtet werden. Deshalb habe ich den "Trick" eingeführt, die vorgesehene Winkel-Ausrichtung im Namen des Andockpunktes zu hinterlegen, damit der Exporter ihn so dort erkennen und in die X-Datei korrekt übernehmen kann.Die "Tangram-Bauteile" wurden von mir zu einer Zeit erstellt, als das Modellbahnstudio noch mehrere Andockpunkte, die identisch benannt waren, unterscheiden und korrekt platzieren konnte. Heute scheinen alle Andockpunkte eindeutig benannt werden zu müssen, damit das Modellbahnstudio sie unterscheiden kann. Hierdurch werden die beiden nachfolgend beschriebenen Bauteile nicht mehr wie ursprünglich vorgesehen angedockt:Das blaue Quadrat "Andock4_falsch" sollte ein Beispiel mit identischen Bezeichnungen für die Andockpunkte darstellen und zeigen, dass dann zwei Quadrate nur in bestimmten Ausrichtungen (jeweils gerade um 180° gedreht) aneinander angedockt werden können. Das aktuelle Verhalten des Modellbahnstudios erkennt hiervon nur noch den Andockpunkt an der Dreiecksspitze.Denselben Effekt kann man an dem länglichen Rechteck beobachten. Hier hatte ich ursprünglich 6 Andockpunkte definiert, die je nach Ausrichtung im Namen die Kennzeichnung "0", "90", "90", "180", "-90", "-90" besaßen. An den Längsseiten gab es also jeweils zwei Andockpunkte mit derselben Ausrichtung (und damit mit derselben Bezeichnung). Das Ergebnis im Modellbahnstudio besitzt nun nur noch 4 Andockpunkte, da jeweils ein Andockpunkt mit der Ausrichtung "90" und "-90" ignoriert wurde. Damit lassen sich die Rechtecke an den blau markierten Hälften der Längsseiten nicht mehr andocken.Bei den anderen Bauteilen ist jeder Andockpunkt "eindeutig" bezeichnet, wodurch dieser "Fehler" dann nicht zum Tragen kommt.In den SKP-Sourcen sind die Bezeichnungen der Andockpunkte jeweils die Bezeichnungen der Andockpunkt-Gruppen (Gruppen-Name). Die heißen beispielsweise "_CP0", "_CP90", "_CP180" und "_CP-90", womit deren gegenseitige Verdrehung um 0°, 90°, 180° und -90° angezeigt wird. Dies wird im DirectX-Exporter ausgewertet, um die korrekte Drehung in den FrameTransformMatrix-Definitonen der zugehörigen Frames in der dem Modellbahnstudio zu übergebenden X-Datei vorzugeben.Die von mir zuletzt erstellte Version des Sketchup-DirectX-Exporters stammt vom Februar dieses Jahres und ist hier als ZIP-Paket abgelegt.Ich hoffe, dass Du mit den Beispielen in der ZIP-Datei etwas anfangen und damit erfolgreich Deine eigenen Andockpunkte generieren kannst.Viele GrüßeBahnLandAndockpunkte.zip
quackster Geschrieben 15. November 2014 Geschrieben 15. November 2014 hallo BahnLand, zunächst danke für deine ausfühliche beschreibung und das bereitstellen der dateien. wenn ich nun eine der sketchup dateien in sketchup 2013 einlese und über deinen neuen Sketchup-DirectX-Exporter exportiere, kommt eine .x datei heraus die etwa um die hälfte kleiner ist, als die von dir mit geschickte (ca 45kb zu 95kb). und die dateien docken auch nicht an. danach habe ich deine Andockpunkte\Andock-Parkett.mbp geladen, die fragezeichen über ersetzen und 3d-modell ersetzt. mit dem erfolg das auch hier leider die andockpunkte nicht funktionieren. nun denke ich mal das ich etwas grundsätzliches falsch mache, weis aber nicht was? viele grüße quackster
BahnLand Geschrieben 15. November 2014 Geschrieben 15. November 2014 Hallo Quackster,ich weiß nicht, wie es sich mit Sketchup 2013 verhält, aber von Sketchup 2014 habe ich schon des öfteren mitbekommen, dass einiges nicht (mehr) geht, womit ich mit der von mir verwendeten Sketchup-Version 8 keine Probleme habe. Ich habe daher bisher tunlichst vermieden, auf eine neuere Version von Sketchup "umzusteigen".Beim Hochladen der x-Dateien in das Modellbahnstudio musst Du unbedingt den Modelltyp "Straße" verwenden. Denn nur dort werden die im Modell enthaltenen Andockpunkte vom Modellbahnstudio auch als solche interpretiert und entsprechend ausgewertet. Bei einem "3D-Modell" werden keine Andockpunkte ausgewertet. Auch wenn Du die Modelle als "Straßen" hochlädst, kannst Du sie in jedem beliebigen Katalogverzeichnis hinterlegen.Viele GrüßeBahnLand
quackster Geschrieben 15. November 2014 Geschrieben 15. November 2014 ach BahnLand ,das war die lösung.mit dem hochladen als strasse.danke nochmals für deine mühe.viele grüßequackster

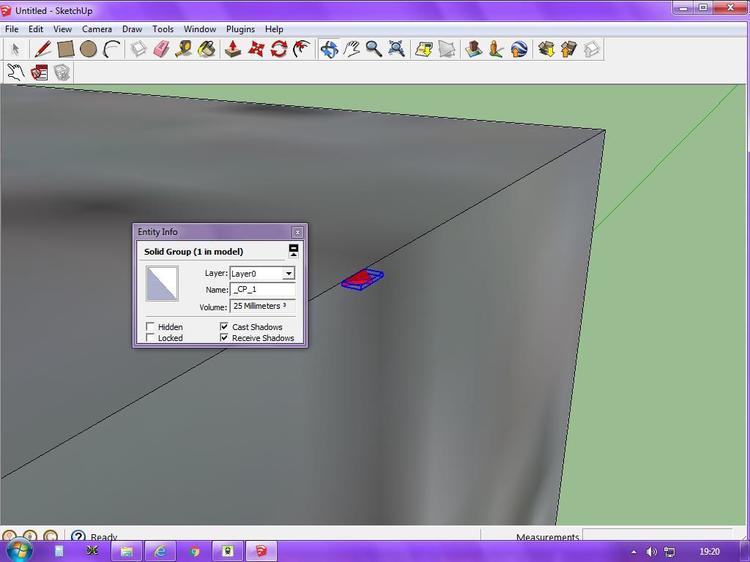

hubert.visschedijk Geschrieben 10. Dezember 2017 Geschrieben 10. Dezember 2017 (bearbeitet) Gutentag allen. Kann jemand mir sagen, wo der fehler ist? Es gibt zwei Kontaktpunkte in diesem Design ... Es wirkt nicht wenn ich das modell hochladen will... Onhe kontaktpunkten geht es. Aber mit... (Das Modell konnte nicht geladen werden. Es hat ein nicht unterstütztes Format) Bearbeitet 10. Dezember 2017 von hubert.visschedijk
