rbtduc23 Posted September 23, 2017 Share Posted September 23, 2017 Hallo zusammen für die Planung eines BW`s suche ich nach einer Roco Drehscheibe 42615, bis her habe ich die Fleischmann 6052 benutzt. Um einen exakten Plan zu erstellen suche ich deshalb die von ROCO da sich die Maße doch erheblich unterscheiden. Kann mir jemand von Euch einen Tipp geben was ich da machen kann. Für Eure Hilfe wäre ich sehr Dankbar. Gruß Rainer Link to comment Share on other sites More sharing options...
Modellbahnspass Posted September 23, 2017 Share Posted September 23, 2017 Hallo Rainer Die Drehscheibe ist im Katalog unter Roco H0 2,5 zu finden Gruß Modellbahnspass Link to comment Share on other sites More sharing options...
Henry Posted September 23, 2017 Share Posted September 23, 2017 Hallo Rainer Roco schreibt: Zitat Außendurchmesser der Drehscheibe ohne Gleisabgänge: 307 mm; eventuell muß der Durchmesser der Drehscheibe noch mit dem Gleiseditor von 326,9 mm auf 307 mm angepasst werden. Bitte ggf. nachmessen. HG, Henry Link to comment Share on other sites More sharing options...
rbtduc23 Posted September 24, 2017 Author Share Posted September 24, 2017 Hallo Vielen Dank für Eure schnelle Hilfe. Da ich die Drehscheibe noch nicht gekauft habe kann ich auch noch nichts nachmessen, in der Beschreibung von Roco steht dass die Scheibe mit Anschlussgleisen einen Außendurchmesser von 397 mm hat, dieses Maß ist ja für mich die Grundlage zum Planen. Mit dem Gleiseditor die Scheibe anpassen wäre ja Richtig gut nur wie funktioniert das? Ich werde mich mal einlesen in das Thema und notfalls noch einmal hier nachfragen ;-) Allen einen schönen Sonntag Gruß Rainer Link to comment Share on other sites More sharing options...

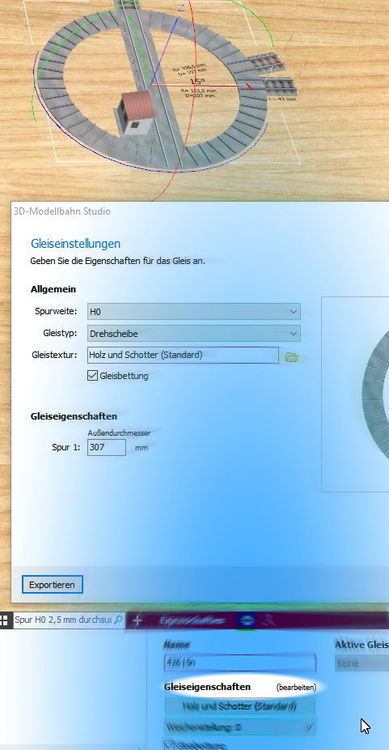

Henry Posted September 25, 2017 Share Posted September 25, 2017 Hallo Rainer, die Maße sind auf dem folgenden Bild ersichtlich. Zur Zeit sind nur 15° Einteilungen möglich. Ich habe die geänderten Gleise hochgeladen, sie müssen noch im Katalog freigegeben werden. Die Gleise sind auch in dieser Beispieldatei enthalten: Roco Drehscheibe 42616 neu.mbp Ändern von Gleiseigenschaften: Wähle ein Gleis aus. Im Eigenschaftsfenster unten rechts wähle Bearbeiten aus. Der Gleiseditor erscheint in einem PopUp-Fenster.V Viele Grüße, Henry Link to comment Share on other sites More sharing options...
rbtduc23 Posted September 27, 2017 Author Share Posted September 27, 2017 Hallo Henry Vielen Dank für Deine Mühe, ich habe mich auf einen anderen Weg gemacht :-) und kam zu dem gleichen Ergebnis, allerdings ist meine Scheibe nun Außen 397 mm Sprich Ohne Anschlußgleise. Was mir aufgefallen ist wenn ich meine umgearbeitete Scheibe anwende und auf der Platte nachmesse ist Sie dann knapp 400 mm Groß Hast Du deswegen Deine Scheibe mit Anschlußgleisen auf 393 mm eingeplant ? Denn laut Roco Unterlagen sollen es ja die 397 mm sein. Beste Grüße Rainer Link to comment Share on other sites More sharing options...
Henry Posted September 27, 2017 Share Posted September 27, 2017 (edited) Hallo Rainer, Das Maß der Drehscheibe ist immer ohne Anschlußgleise zu sehen. Anschlußgleise sind im MBS eben extra Gleise zur Drehscheibe. Außendurchmesser = 307 mm ( ohne Anschlußgleise) siehe hier unten in der Produktbeschreibung unter dem Tab Details. Durchmesser mit Anschlußleis beim Tab Downloads siehe Anleitung unter Technische Daten auf Seite 4. 397 mm habe ich nirgends gefunden. Viele Grüße, Henry Edited September 28, 2017 by Henry Rechtschreibung Link to comment Share on other sites More sharing options...
rbtduc23 Posted September 28, 2017 Author Share Posted September 28, 2017 Hallo Henry, Du hast natürlich Recht, wer lesen kann ist klar im Vorteil....... Da habe ich wohl die 307mm und die 393mm also jeweils die letzten Zahlen durcheinander gebracht. Das schlimme für mich daran ist, ich habe diese PDF von Roco in der letzten Woche bestimmt 3-5 mal geöffnet und genau diese Werte nachgeschaut........Oh je wie peinlich, Entschuldige Bitte. Beste Grüße Rainer Link to comment Share on other sites More sharing options...
rbtduc23 Posted December 27, 2017 Author Share Posted December 27, 2017 Hallo Henry, In der Version 4 ist ein Fehler im Anschlussgleis für die DS 42615N Du hast das damals ja Korrigiert doch im Neuen Katalog hat das Gleis 42616 ein Länge von 70 mm Es sollte aber 43 mm lang sein. Gruß Rainer Link to comment Share on other sites More sharing options...
Henry Posted December 27, 2017 Share Posted December 27, 2017 Hallo Rainer, im Prinzip hast Du recht, aber ---- in V4 wird die Größe der Drehscheibe nicht mehr nach dem Außenrand (rechts im Bild 307 mm) sondern nach der Drehbühnenlänge (links im Bild 253 mm) definiert. Das hat zur Folge, daß sämtliche Abschlußgleise an alle Drehscheiben im MBS neu angepasst werden müssen. In V4 beträgt die Länge von 42616 dann 70 mm (oranges Gleis.) und nicht mehr 43 mm. (blau). Die Drehscheiben wurden noch nicht freigegeben. Du kannst Das Maß nun aber selbst auf 253 mm ändern. Viele Grüße, Henry Link to comment Share on other sites More sharing options...
rbtduc23 Posted December 27, 2017 Author Share Posted December 27, 2017 Hallo Henry, das verwirrt doch noch viel mehr. OK inzwischen habe ich eine DS und Ja das Anschlussgleis ist tatsächlich 70 mm Lang.. Aber im MBS Katalog ist immer noch die N Version mit 307mm zu finden und wenn man dann die 70mm Anschlussgleise verwendet stimmt nichts mehr..zumal da noch extra dabei steht "Anschluss Gleis für die N Version"..... Klar wenn man es weiß kann man das ändern... doch Ohne Hinweis merkt das niemand. Gruß Rainer Link to comment Share on other sites More sharing options...
Henry Posted December 27, 2017 Share Posted December 27, 2017 Moin Rainer, nobody is perfect - deshalb mein Hinweis. mir sind beim Testen und Ändern von V4 leider einige upload- Fehler unterlaufen, die noch in Absprache mit Neo korrigiert werden müssen. Ich bitte um etwas Geduld bis zur Bereinigung. Durch die Anpassung auf die Bühnenlänge der DS ist gewährleistet. daß die Lokomotiven mit realer Länge auf die Drehscheibe passen. Das erhöht die Planungssicherheit. Ich beschränke mich im MBS auf die Maßhaltigkeit der Gleiskomponenten. Bedenke, daß das 3D-MBS in erster Linie ein Planungsprogramm und dann sekundär eine (sehr weit fortgeschrittene) Simulation ist. Henry Link to comment Share on other sites More sharing options...
