Testversuch zur Ks-Signal-Steuerung " Digital " mit 4 + 1 Tastschalter bedienbar


Recommended Posts

Posted

Hallo Modellbahnfreunde

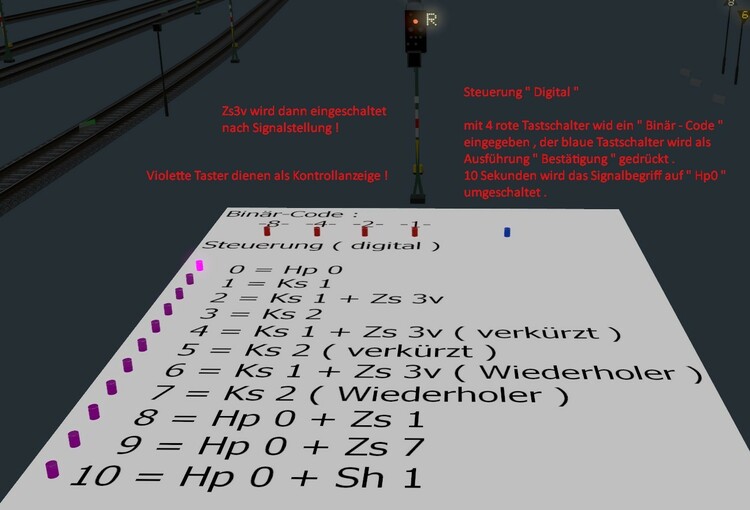

Habe mal eine Steuerung per Tastschalter aufgebaut , mit Eingabetaster werden die Signalbegriffe wiedergegeben .

Die Tastschalter haben die Funktion eines Binär-Code ( Digital ) , der letzte Taster ist dann die Bestätigung der Ausführung der Tastschalter " Binär-Code " .



Binär-Code ?

Ein Schalter oder Taster hat zwei Zustände ( 0 und 1 ) aus und an - geschlossen und geöffnet .



Das Ks-Signal hat im Modell 11 Schaltvorgänge " Signalbegriffe "  ( 0 - 10 ) .

Mit nur 4 Tasterschalter ( Vor- bzw. Auswahl ) werden die Binäre - Zahlencode eingegeben .



rt 3      rt 2     rt 1     rt 0       ( Tasterzahl )

8          4         2         1         ( Binär-Code )



Eingabe :

Binär-Code                                                            Dezimalzahl                              Signalbegriff " Ks-Signal "

0         0          0         0                 =>                            0                                         0  =  Hp 0

0         0          0         1                 =>                            1                                         1  =  Ks 1

0         0          1         0                 =>                            2                                         2  =  Ks 1   und    Zs 3v

0         0          1         1                 =>                            3                                         3  =  Ks 2

0         1          0         0                 =>                            4                                         4  =  Ks 1   und    Zs 3v  ( verkürzt )

0         1          0         1                 =>                            5                                         5  =  Ks 2                        ( verkürzt )

0         1          1         0                 =>                            6                                         6  =  Ks 1   und    Zs 3v  ( Wiederholer )

0         1          1         1                 =>                            7                                         7  =  Ks 2                        ( Wiederholer )

1         0          0         0                 =>                            8                                         8  =  Hp 0   und   Zs 1

1         0          0         1                 =>                            9                                         9  =  Hp 0   und   Zs 7

1         0          1         0                 =>                           10                                       10  =  Hp 0   und  Sh 1



Bitte beachten : zu Ks-Signal muss das Zusatzsignal " Zs 3v "  zusätzlich hinzukommen ( eigenständiges Modell ) = Ergänzung !

Alle andere Signalbegriffe sind vorhanden auf dem Sk-Signaltafel .

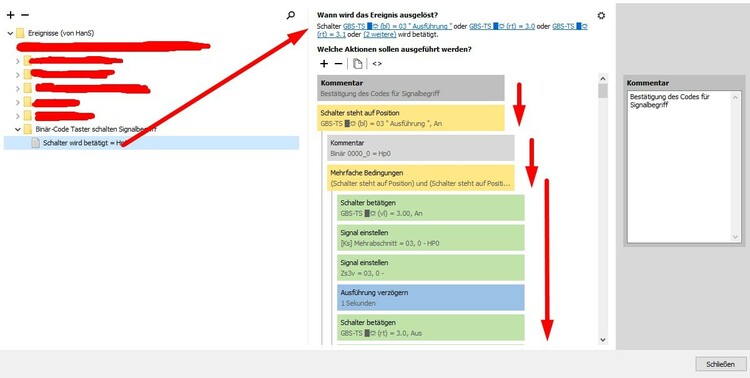

In der EV ( Ereignisverwaltung  ) sind 13 Bedingungen für Signalbegriff ( jedes Signalbegriff mit 4 Tastschalter ) ,

die 14te Bedingung ist die Bestätigung " Ausführen " des Binär-Codes .



Theorie : man könnte zwei Taster mit Zähler " + "   und    "  -  " auslegen für die Ziffer der " Zs 3v "  .

Bei den Signalbegriff mit " Zs 3v " wird in der EV , dass zusätzliche " Zs 3v " eingeschaltet mit der Zifffer , die genutzt wird .

Sonst bleibt das " Zs 3v " ausgeschaltet , so bestimmt das die EV .

Damit wird immer das Signal mit dem Signalbegriff angesprochen .



Das wär eine digitale Steuerung mit manuelle Bedienung !



Ich kann gern die Steuerung - EV hochladen !



Vielen Dank für Klicks und Kommentare !



Hier könnt Ihr ruhig Eure Meinung hinschreiben , oder auch Vorschläge anderer Art einer Steuerung zeigen .



Viele Grüße

H:xnS



Posted

Hallo Hans,

welche MBS Version benutzt du?


Diese Auswahlmöglichkeit für Schalter gibt es doch meines Wissens seit V5 nicht mehr.

Es geht doch immer nur ein Schalter oder per Schlagwort.


Oder wie hast du das hingekriegt?

Viele Grüße

Hawkeye

Posted

Hallo @ Hawkeye,
die Möglichkeit der Mehrfachauswahl bei Auslösern gibt es unverändert auch in V6 und V7.

Schlagworte sind dennoch die bessere Alternative.

Viele Grüße
Götz

Posted
vor 4 Minuten schrieb Goetz:

die Möglichkeit der Mehrfachauswahl bei Auslösern gibt es unverändert auch in V6 und V7.

Da kannste ma sehen. 😆

War mir bisher noch gar nicht aufgefallen, das man da gleich mehrere Schalter auswählen kann. Na, wieder was dazugelernt.👍

Danke,

Hawkeye

Posted

Hallo Hawkeye

Ich kannte es erst auch nicht , nur du Zufall ist mir bei Objekt und gedrückte " STRG-Taste " die mehr Auswahl heraus gekommen .



Mein Experiment war gedacht , wie ich hinbekomme ein DUAL-Schalter auf zubauen ( Digital ) .

Elektronisch kenne ich mich da viel besser aus , aber virtuell muss ich viel überlegen - wie ich was erreichen will .

Gleichzeitig soll auch ein Prinzip gezeigt werden , welche Möglichkeiten man hier haben kann .



Ein zweiter Gedanke war , wie man mehrere Prozesse mit Signale zusammen fassen kann .

( Erreichen konnte ich das auch mit einem Tastschalter mit mehrere Bedingungen , aber hier war der Schritt einzelne Abläufe in Dual " Binär-Code " zu zeigen .

Viele haben keine Vorstellung von Digital - Verfahren                       Analog > Digital     oder      Digital > Analog



Vielen Dank !

H:xnS



Mittlerweile die Version 7 , arbeiten aber auch noch mit Version 6 !

Posted
vor 3 Stunden schrieb h.w.stein-info:

Alle andere Signalbegriffe sind vorhanden auf dem Sk-Signaltafel .

Hier ist ein Tipp-Teufel am Werk gewesen !

Ks-Signaltafel ( Signalschirm ) soll es heißen .

VG

H:xnS
