Gleisplan in Form einer 8 erstellen


Keevin

Empfohlene Beiträge

Servus!

Ich will zu Weihnachten mal wieder seit längerem in das Thema Modellbahn kommen. Dazu wollte ich zu Weihnachten als Art "Dekoration" im Wohnzimmer eine Modellbahn in Form einer 8 fahren lassen. Leider sind die ganzen Gleise Märklin H0 C-Gleis bei Weichen und Kreuzungen mit krummen Winkeln versehen. Somit lässt sich mit 30°, 15° oder 7,5° Kurven keine vernünftige 8 erstellen. Hat da jemand Tipps oder denke ich nicht richtig nach?

Bild im Anhang damit man weiß was ich meine. :D

Liebe Grüße
Keevin


Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo @Keevin,

deine runden Stücke benötigen einen größeren Radius.
Der (gedachte) Bogen durch die Kreuzung hat einen Radius von 437,5 mm.

Den musst du mit gebogenen Stücken im selben Radius fortführen.
Und du benötigst auf jeder Seite ein Ausgleichsstück mit demselben Radius und einem Winkel von 5,71° um die Kreuzung zu 30° Bögen zu verlängern.

1106690015_gebogenesGleis30.jpg.a51ce171e3f5d495ec8c90a13add1e98.jpg 1669454458_gebogenesGleis5_71.jpg.f70196fe566dc8278563eb95ad24ed65.jpg


Viele Grüße
Götz

Bearbeitet von Goetz
Bild hinzugefügt
Link zu diesem Kommentar
Auf anderen Seiten teilen

Ahh. Vielen Dank für die Antwort. Habe mit dem 5,71 Grad Stück schon rumexperimentiert aber den größeren Radius dabei nicht berücksichtigt. Dann werde ich mich nochmal daran setzen!

Wo kauft man am besten heutzutage Schienen, Zubehör etc.? Amazon gibts, würde aber gerne einen kleinen Modellbahnladen unterstützen wollen. Hier gibts leider sogut wie nichts mehr im Umkreis. :/

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo @Keevin

Weichen und Kreuzungen haben einen Radius R2 von 437,5mm und einen Abzweig-Winkel von 24,29°. Mit einem Bogengleis von 5,71° ergänzt du den Bogen auf die gewohnten 30°. Du mußt aber darauf achten, daß der auf 30° ergänzten Kreuzung ein Gleis 24230 gegenüber liegt. Dann läßt sich die Acht auch mit verschiedenen Radien bilden.

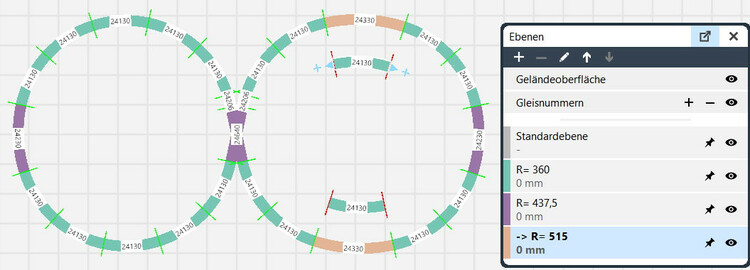

Links eine Bogenfolge mit R1, rechts mit mehreren Radien.

Du kannst auch andere Bogengleise für die Gleisacht verwenden. Du mußt nur darauf achten, daß sich gleiche Bögen gegenüber liegen.

Viele Grüße von

Henry

Bearbeitet von Henry
neues Bild
Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo @Keevin,

nachdem die Kollegen Dir schon die Kombination verschiedener Gleisradien gezeigt haben, von mir an dieser Stelle zur Anregung der Link auf 8er Gleispläne nach Erinnerungen an meine Kindertage:
Variationen einer 8

Das sind zwar Pläne auf Basis des M-Gleises, sollten sich aber mit den vorausgegangenen Hinweisen leicht auf Deine Gleise übertragen lassen.

Gruß

Andreas
