gmd

Danke fuer die thumbs up Fuer meine frage bezueglich der quertragewerke habe ich ja keine antwort bekommen, also muss ich das denken alleine machen. Habe mal verschiedene scenarien gedanklich durchgespielt, mit ein paar hilfslinien am modell und komme zu dem ergebnis, dass eine automatische plazierung der quertragewerke auszuschliessen ist, jedenfalls mit meinen derzeitigen moeglichkeiten und absichten. Das problem is automatisch loesbar, aber mit viel mehr aufwand als ich derzeit bereit bin zu investieren, Also eine interaktive, semi automatische loesung ist das ziel. Hier meine todo liste mit elementarfunktionen: Plazieren von quertragewerken und fahrdraehten in bahnhofsbereichen Voraussetzung: Gleisplan mit eindeutig benannten elementen ist eingelesen und korreky gezeichnet. · Plazieren (interaktiv), muster fuer quertragewerk an anfangsposition Ein turmmast element wird plaziert, mit abspannkette als angangsposittion, eindeutig benannt. (benanntes muster in beispiel bereich) Selektieren und einlesen der elemente fuer positionierung. Addieren kettenelemente, anzahl wie benoetigt. Plazieren des endmasts mit abspannung Manuelle laengenkorrektur falls erforderlich Einlesen der entgueltigen configuration mit positionsdaten · Positionieren peilstaebe auf ueberspannten gleisen and tragewerk Aus gleisplan und tragewerkposition werden die peilstabpositionen berechnet und peilstaebe positioniert als benanntes set. · Positionieren haenger in peilstabposition per tragewerk an jeder stabposition wird ein haenger plaziert (benanntes muster in beispiel bereich) Peilstaebe ausblenden · Duplizieren des musters in definierter distanz/richtung mit nudge funktion Programmatisches clonen und verschieben des zuvor plazierten quertragewerks (ohne haenger) Feinpositionierung mit nudge funktion in 4 richtungen Manuelle laengenkorrektur falls erforderlich Einlesen der entgueltigen configuration mit positionsdaten Wie oben: Peilstaebe und haenger plazieren und speichern · Plazieren draehte zwischen zwei tragewerken, basierend auf musterdraht Ein gerader draht (eindeutiger name) wird exact plaziert ueber dem ersten geraden gleis. Musterdraht wird eingelesen und in allen verbindung positioniert (clone) und ausgerichtet, gerade sind wharscheinlich ok, abzweigungen sind ausgerichtet. Manuelle feinausrichtung (abzweigungen) Einlesen der entgueltigen konfiguration und abspeichern · Ein/Ausblenden von peilstaeben · Einlesen von entgueltiger configuration und abspeichern von tragewerken und draehten · Zusaetzlich setzen von extras, mastlampen, trafos etc. Das werden die grundelemente der funktion zur plazierung von quertragewerken. Wenn das gemacht ist, gehe ich an die verbindung der vorhandenen streckenpositionierung and die quertragewerke. Gruss gmd

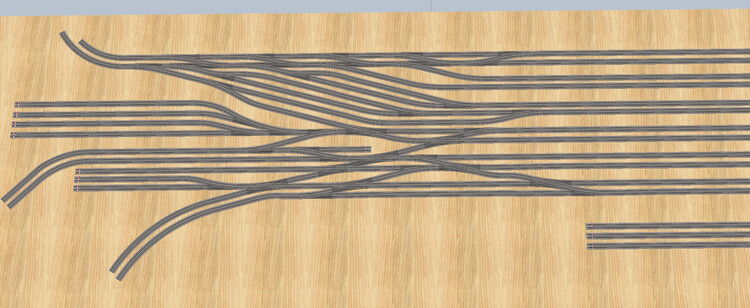

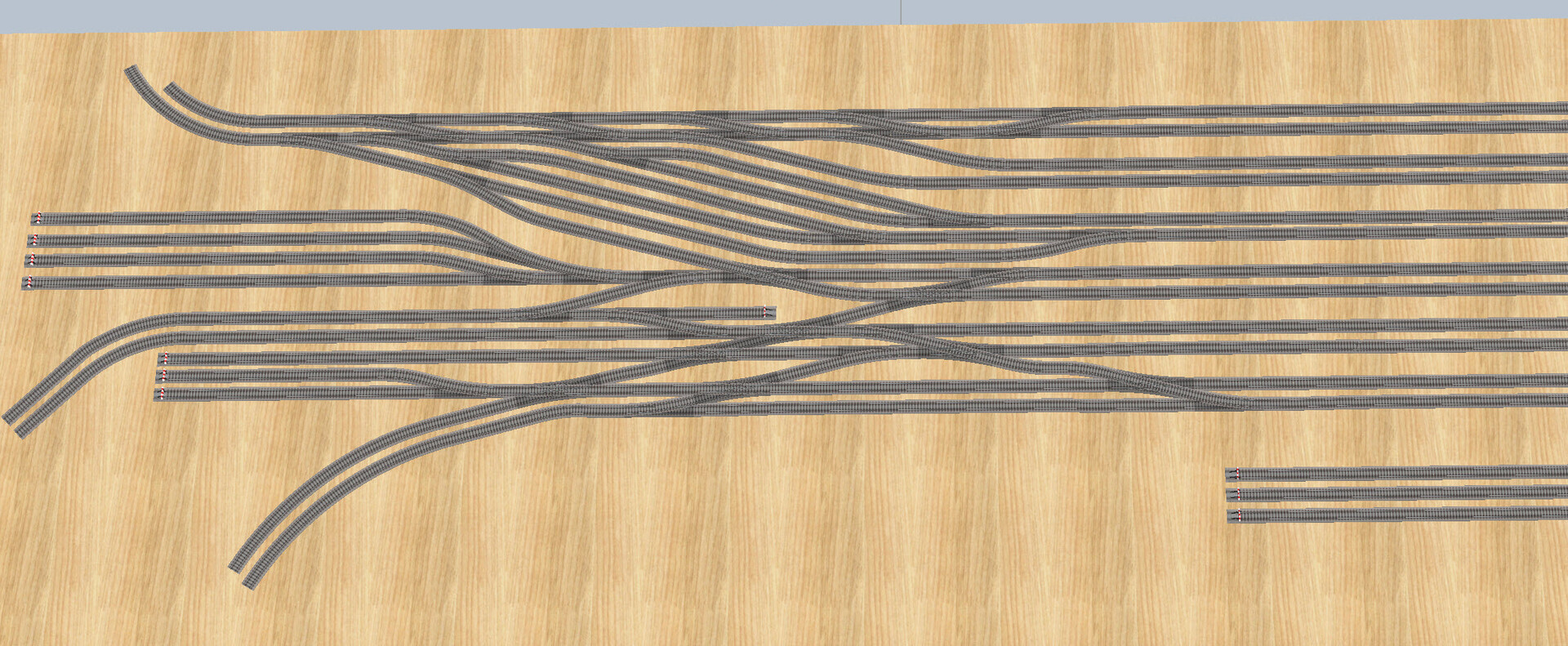

Hallo, habe mir ein beispiel gebastelt, mit dem ich die plazierung der quertragewerke implementieren und testen will .. Ich bin nicht sicher ob das beispiel ueberhaupt sinnvoll ist, allerdings haette ich so etwas gerne fuer meine betriebssteuerung. Hat irgendjemand eine idee fuer faustregeln mit denen ich eine plazierung angehen kann ? Weichen mitten ? oder enden? weitere support masten wenn es zu eng wird zwischen den quertraegern ? Oder auch tragewerke in einem winkel installieren ? oder nur 90 grad gegen gleise ? Bin fuer jede idee dankbar. Gruss gmd

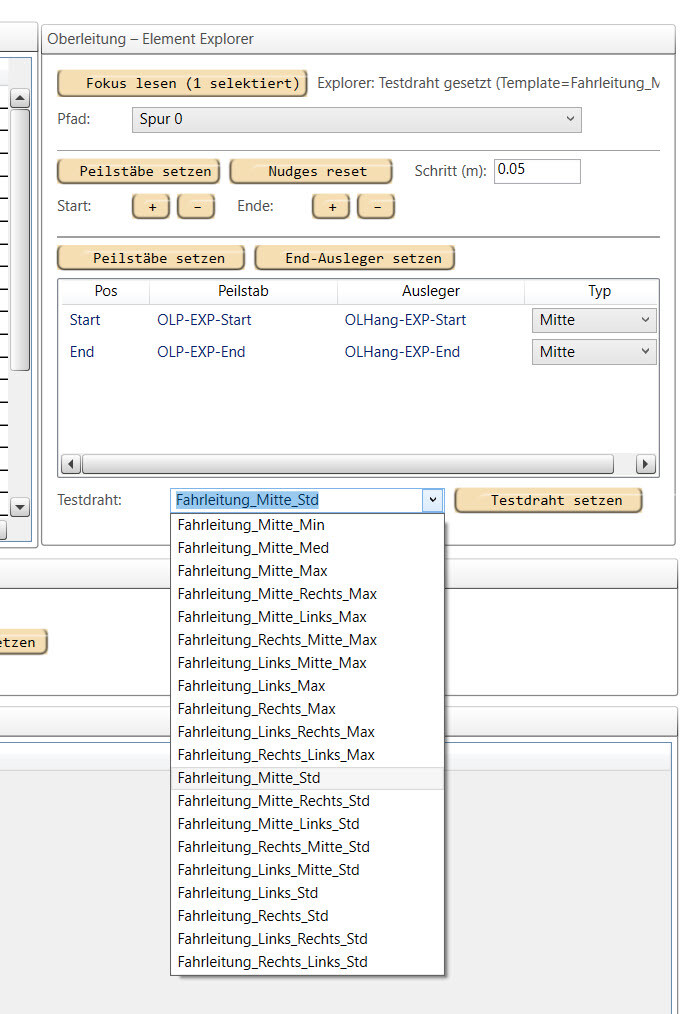

Hallo, wollte mal wieder berichten. Hatte nicht viel zeit die letzten tage, immer mal wieder an der strategie fuer die drahtplazierung gebastelt. Ich verwende vorgefertigte muster fuer weichen oder beliebige spezielle gruppen. Diese werden halbautomatisch aus den vorhandenen definierten draehten erstellt und manuell justiert (laenge) .. sind sonst zuviele einzelnen laengen. Die draehte sind in 4 laengen mit allen varianten vorderfiniert und werden plaziert durch cloning. Das sind complette elemente in meinem katalog, also nur einmal erstellt. Da ich ja nur feste laengen habe und prinzipiell die weichen mit den vorgefertigten teilen perfekt ueberspannen kann werden die gleis verbindungen and einer seite genau plaziert und an der anderen seite entsteht ein ueberstand, der dann manuell justiert werden kann .. Ist einfach, da der draht in der richtigen richtung liegt und einfach einschnappt. Manchmal geht es sogar fast auf, da ich die laengen so gewaehlt habe, dass alle radien gut abgedeckt werden. Im obigen bild sieht man den laengenversatz am endmast der weiche, der aber einfach zu fixen ist .. Soweit so gut, viel besser kann ich das nicht machen, ohne variable draehte. Drahtlaengen werden je nach radius ausgesucht und bei langen strecken minimum 3x450mm verwende ich die laengsten draehte, aber grundsaetzlich im zizack. Alle weichen sind mittig ueberspannt. Der naechste schritt is das setzen der masten and parallelstrecken und dann die Quertragewerke. Klar ist, dass das nur eine halbautomatik ist, aber ich verbinde das mit meiner blockerkennung, die ja bereits gemacht ist. Objekte werden eingelesen, nach abschnitten, und gefiltert (filterdefinitionen siehe oben). Damit trenne ich gleise, kontakte und signale. Bloecke werden erkannt. Als naechstes werden hier die kontakte und signale zugeordnet, und falls nicht gesetzt, werden diese automatisch gesetzt, je nach definition des blocks. Dazu brauche ich noch ein paar stunden. Mein oberleitungslabor ist jetzt erweitert mit der blockliste (oben links). Damit kann ich jeweils bestimmte bloecke markieren, fuer die ich die oberleitung verlegen will. Also industriegleise (kleine radien) werden nicht verwendet, zuviele masten und gebogene draehte mag ich nun mal nicht. Habe das auch mal mit BahnLands normalgleisen probiert und das sieht natuerlich noch besser aus, da die weichen schlanker und laenger sind, groessere radien haben. Da witkt das ganze besser. Ich habe die Plazierungsstrategie "AUTOMIXED" implementiert, die wie der name sagt automatisch die drahtlaege bestimmt und den versatz, also nicht stur feste laengen verlegt. Andere strategien sind waehlbar, je nach situation. Wenn das alles mal laeuft, dann werden natuerlich freundlichere anzeigetabellen verwendet, weniger zahlen .. fuer jetzt sind das testhilfen. Gruss gmd

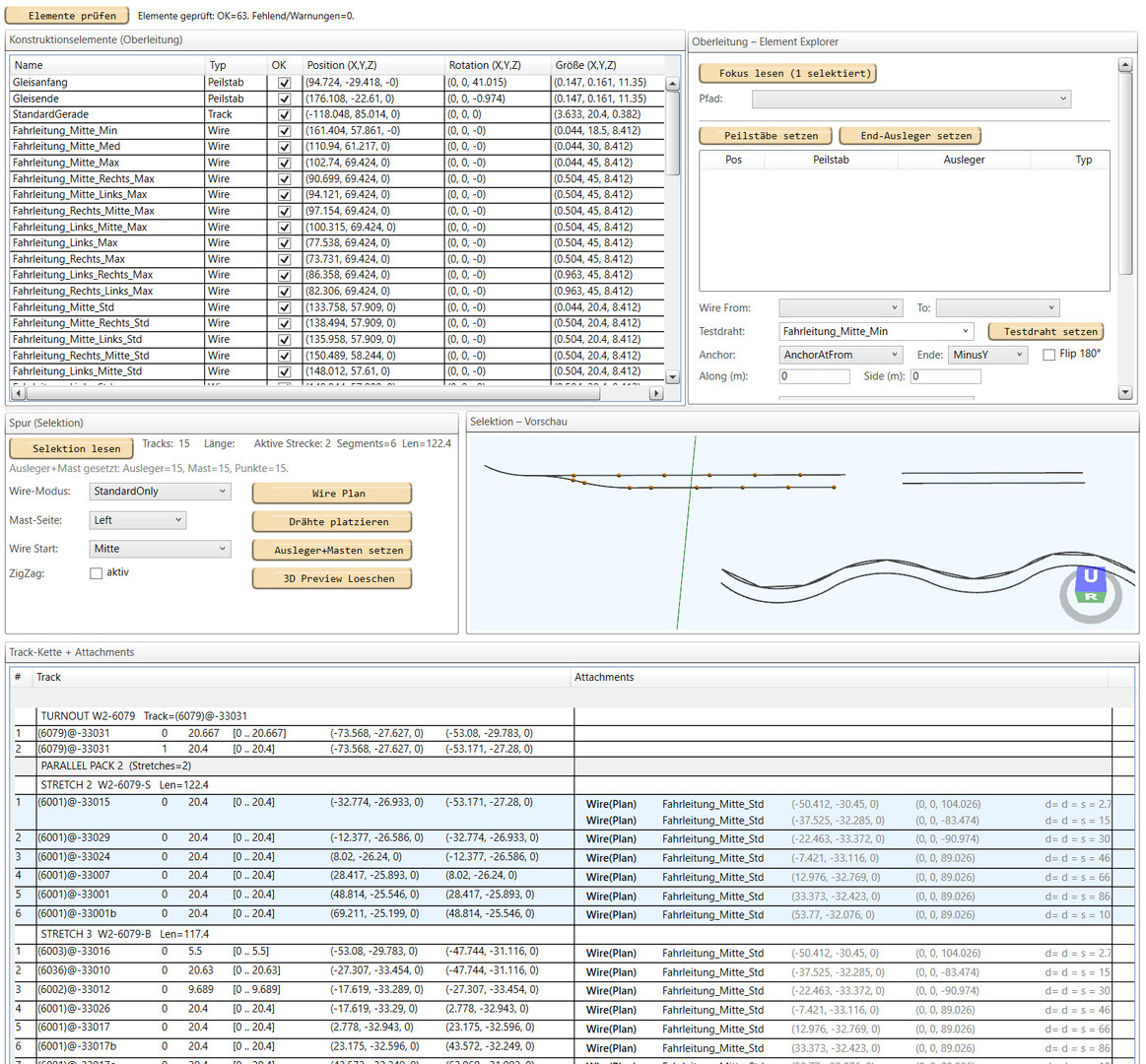

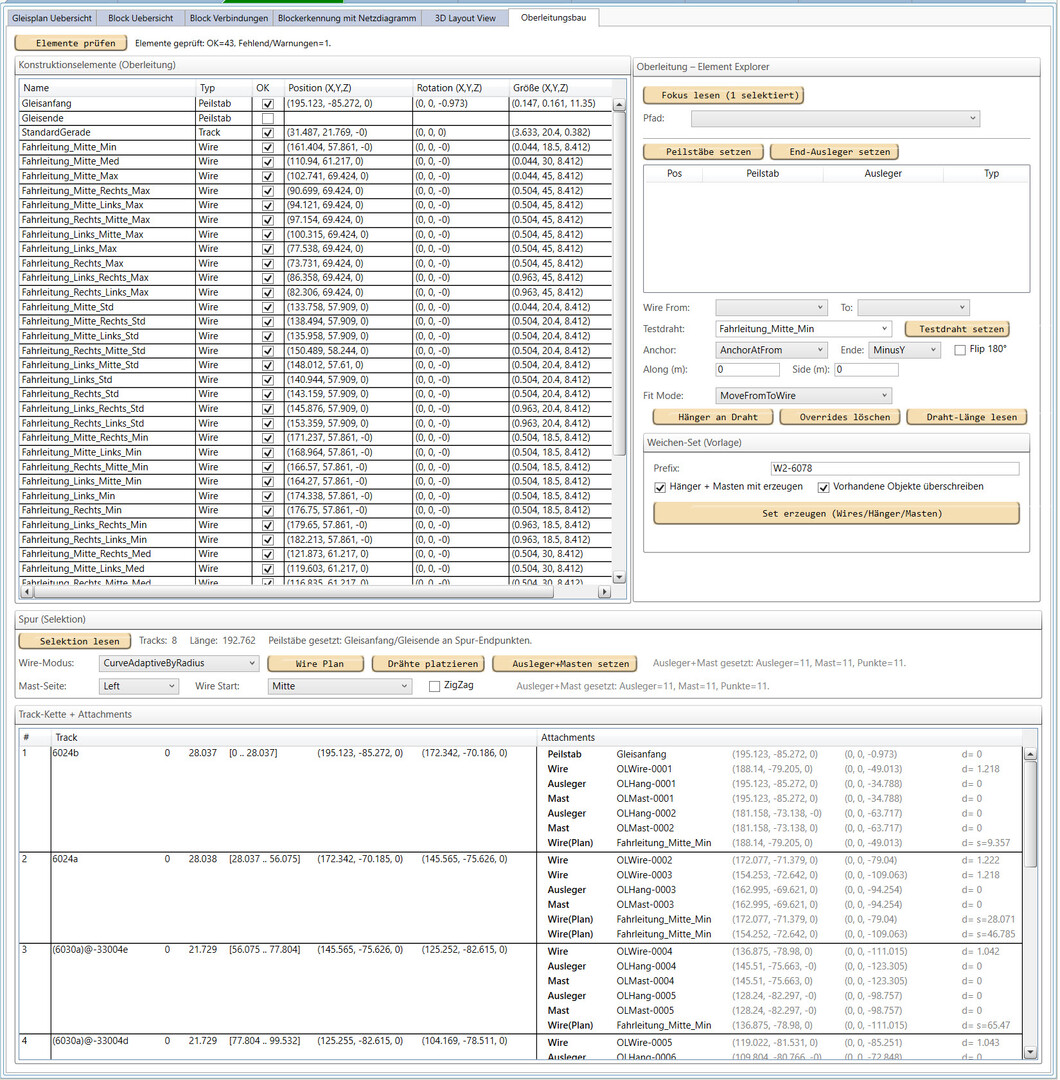

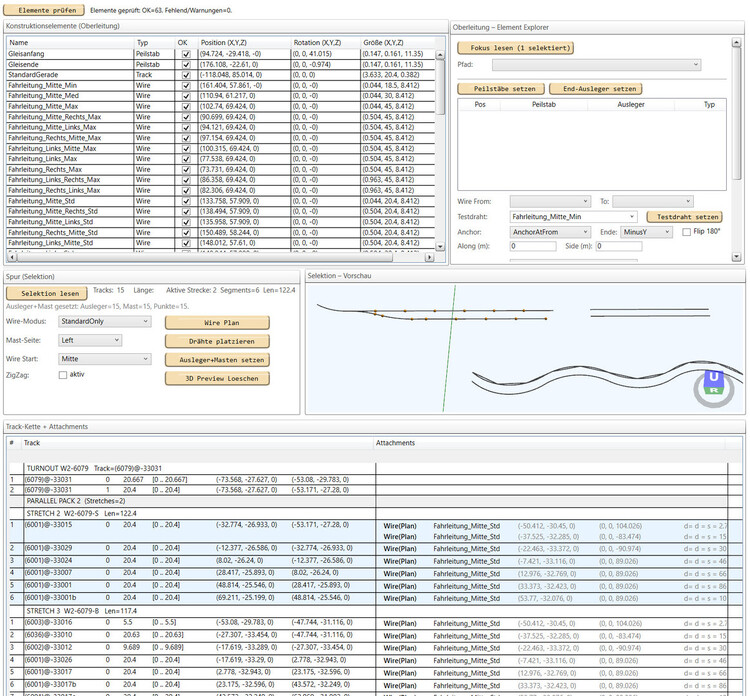

Hallo, hoffe alle sind gut gerutscht Habe mein "Testlabor" erweitert und kann strecken, die ich bearbeiten will darstellen inclusive mastpositionen. Die software erkennt jetzt parallele strecken und weichen (turnouts), und ich bin jetzt dabei die mastpositionen fuer parallele strecken auszurichten, und zwar nicht nure fuer 2 strecken sondern fuer n, da die fahrtdrahtverbindungen auf einer linie liegen sollen um quertragewerke zu verbinden. Das geht hand in hand .. Ich habe verschiedene plazierungstragien implementiert und getestet und der naechste schritt is diese strategien jetzt je nach situation automatisch auszuwaehlen und anzuwenden. Jedes stueck track zwischen weichen wird als "Stretch" (Strecke) erkannt und gelistet und kann einzeln angewahlt und bearbeitet werden oder auch mehrere koennen automatisch plaziert werden. Ich habe nicht vor alle sonderfaelle zu erschlagen und das ganze vollautomatisch zu machen, was ja sowieso nicht funkltionieren wurde, da ich die drahtlaengen nicht veraendern kann. Ich habe noch ein paar stunden fuer diesen teil geplant, bis ich zu einem sinnvollen stand komme, und dann kommt das naechste kapitel. Im uebrigen, die grundelemente, also erkennen von strecken, parallele strecken us. kommen von meiner blockerkennung und den 3d view hatte ich ja schon fuer den gesamten gleisplan. Damit is dann auch die einteilung in bloecke, elektrisch oder nicht, mehr oder weniger erledigt. The oberleitungssegmente werden abgespeichert und koenen bei bedarf ein und ausgeplendet werden, wahrend der konstruktion oder auch waehrend des betriebs. Teststrecken Ein screenshot des "labors" gruss und Happy New Year gmd

Hermann, hatte mal einen blick auf deine anlage geworfen und ganz ehrlich, weiss gar nicht so recht womit ich anfangen soll. Ist a bit of a mess .. Also was ich vorschlagen wuerde, um allen beteiligten etwas zeit zu sparen, warum schreibts du nicht mal kurz in pseudocode was du wirklich tun willst. A) nenne relevante punkte - kontakte B) definiere was an jedem punkt passieren soll, nicht wirklich wie es passieren soll, also nicht schlagwort oder was auch immer Ganz grob die bedingungen und reaktionen .. dann kann man deinen code viel besser zuordnen und erklaeren warum das so nicht geht. Gruss gmd

Never, mate.. Go for it, wie wir hier sagen .. Hoere mir alles and, muss es ja nicht tun.. Gruss gmd

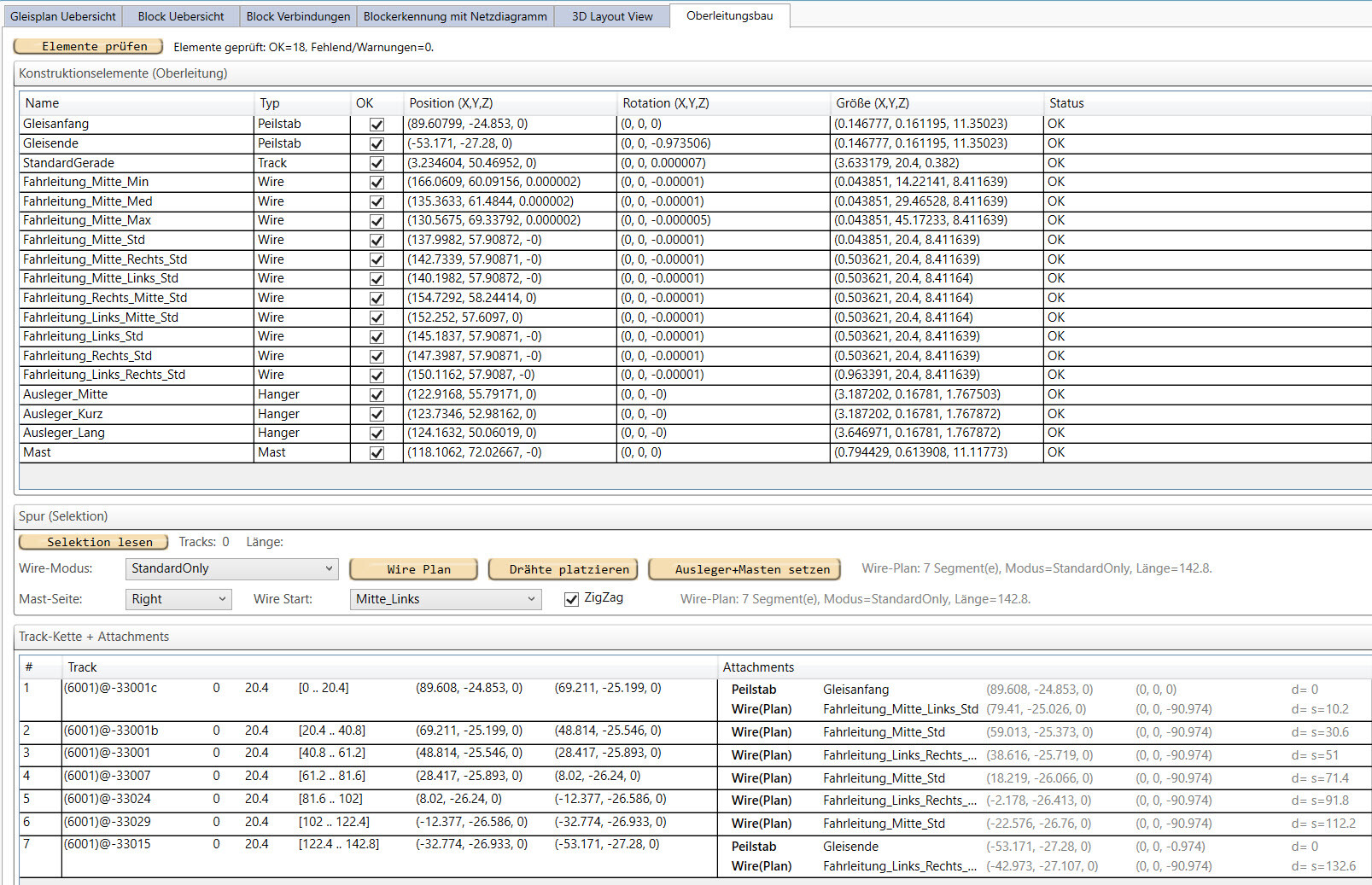

Hallo, mein "Oberleitungslabor" is weiter gewachsen und erzeugt jetzt kurvenstrecken mit kettenversatz zur optimierung des schleifekontaktes. Ist immer noch sehr knapp, aber das lasse ich so. besser etwas mehr abstand und knapper schleifer. alledings kann man das beinflussen durch die laengen der bereitgestellten draehte. Falls ich jemals die laenge einstellen kann, dann ist das halt ein parameter. Als naechste kommt die parallel strecke, das argument von BahnLand. Weichensets mit passenden draehten werden gebildet und vorgehalten. danach kommt die integration von geraden und gebogenen strecken mit weichen. Wenn das gemacht is .. gehe ich and die quertragewerke. Gruss gmd PS: hier das filmchen dazu: Plazierungsmovie mit Hektometer tafeln fuer Waterman :)

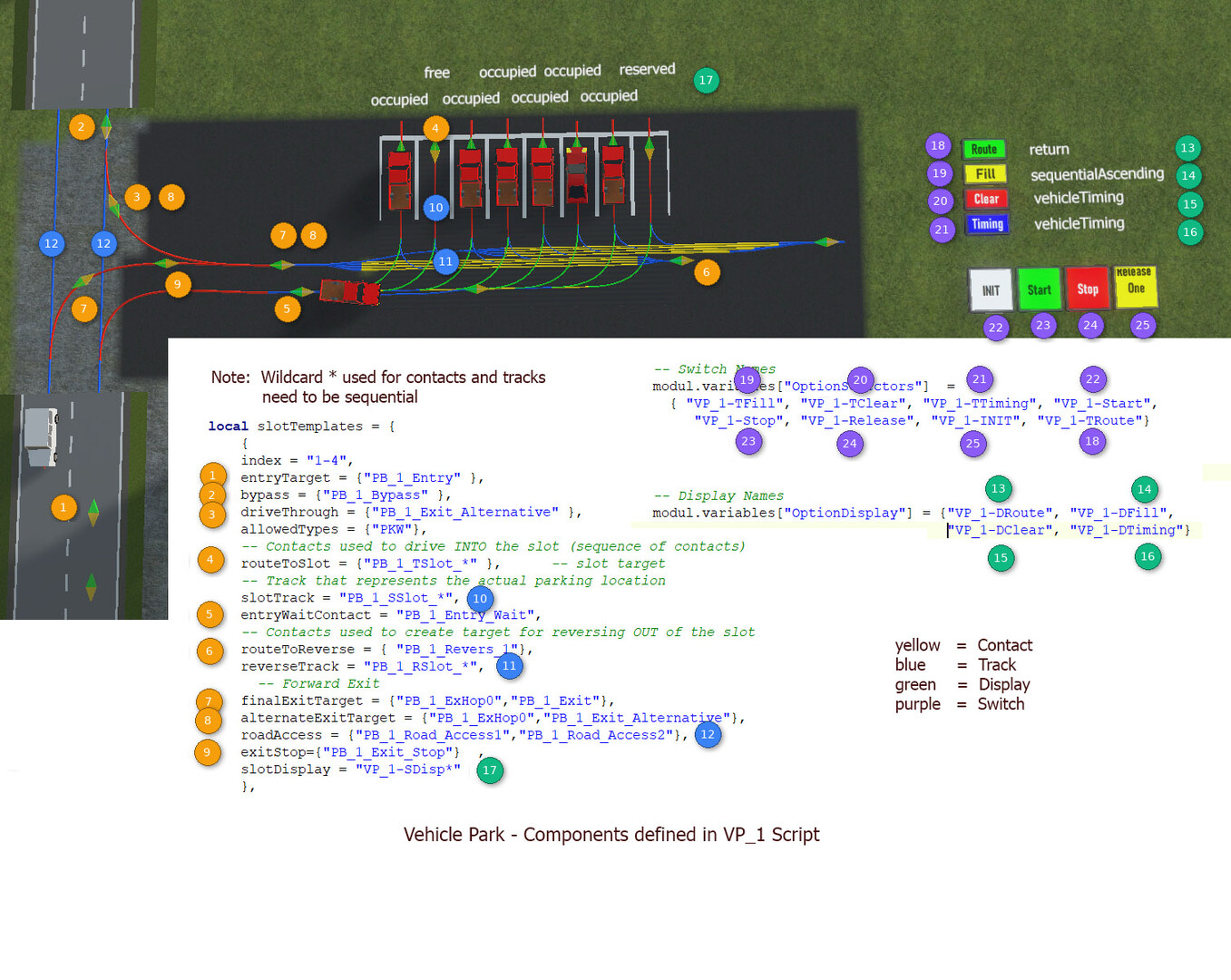

Ralef, Keine ahnung von deinem Loconet aber das macht auch nichts fuer den ansatz den ich waehlen wuerde. Zunaechst einmal mach eine liste von elementen im bahnhof mit ihren aktionen, die du mit deinme gbs ansteuern willst. Schau dir die EV im studio an, oder besser mach dich mit Lua und den steuermoeglichkeiten vertraut. Fuer jede aktion und element baust du dir eine Lua funktion. Jeder dieser funktionen bracht einen trigger/adapter (Lua), den du dann ansteuerst. Mit der externen schnittstelle (siehe WIKI) kannst du commandos in form von Lua scripten senden und ausfuehren. Damit kannst du deinen trigger/adapter ansteueren, die dann die adressen umsetzen in deine elementarfunktionen. Das waere mein ansatz. Gruss gmd

Da hast du wohl recht, ist auch nicht meine absicht, wir wollen ja nicht dass alles gleich aussieht, die individuelle ausrichtung einer anlage ist ja der reiz. Ich suche halt nach der nagelmaschine wenn der hammer nicht ausreicht, will aber keine kuchenform erzeugen, wo am ende alle gleich aussehen und vielleicht nur ein bischen anders schmecken. Alexanders anlage, mit den schlanken weichen und grossen radien sind anders zu behandeln als meine die ich meist mit Fleischmann und kleineren radien baue. Da bleiben einige strecken unter dampf oder diesel, weil der mastenwald wirklich nicht schoen aussieht. Anyway .. lass die ideen fliessen .. ich bin immer interessiert an anregungen. Gruss gmd

Sorry, habe vergessen zu sagen, wenn du noch weitere "Besonderheiten", Regeln, Stolpersteine siehst.. bin dankbar fuer jede anregung. Gruss gmd

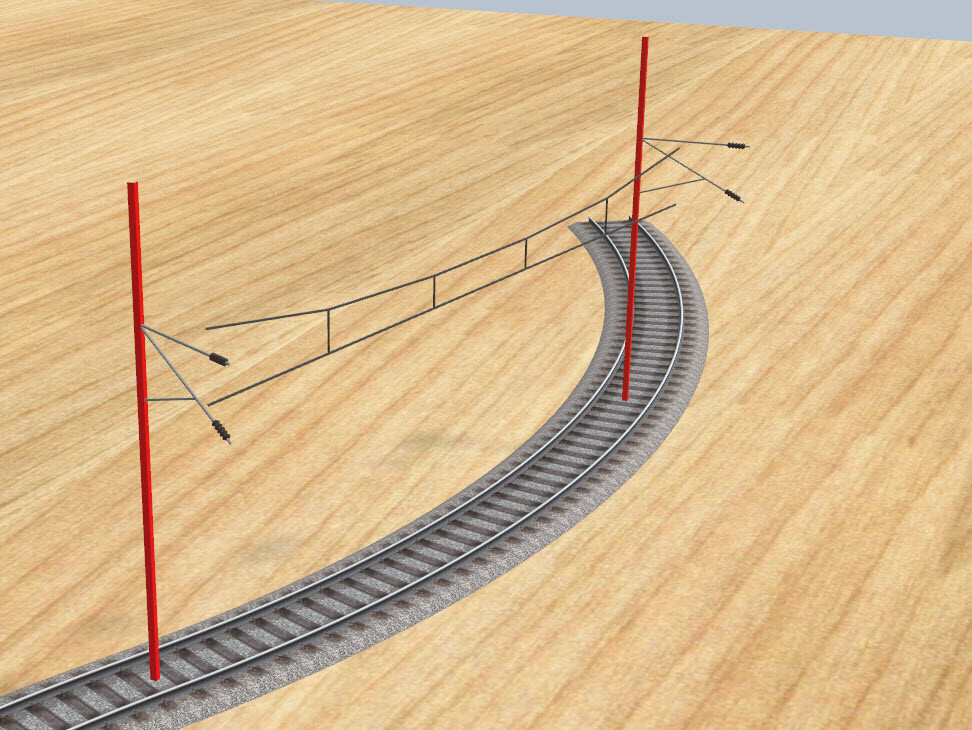

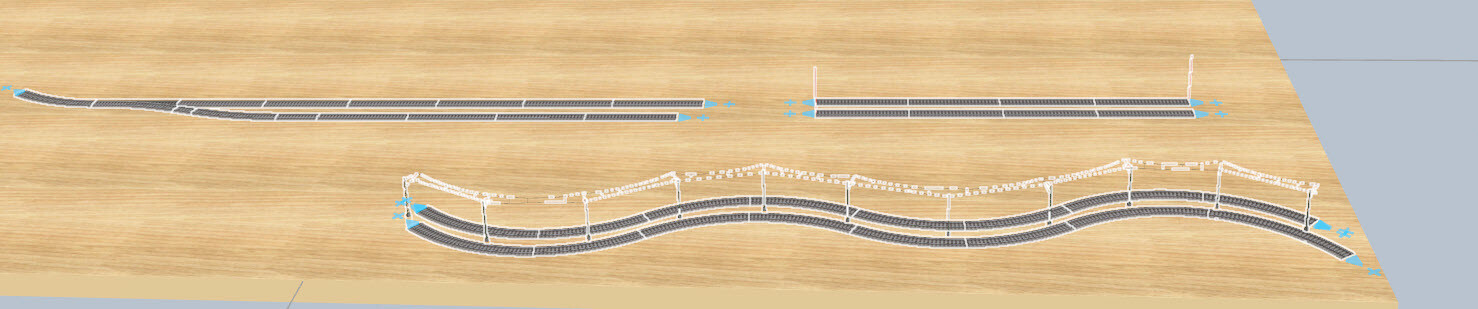

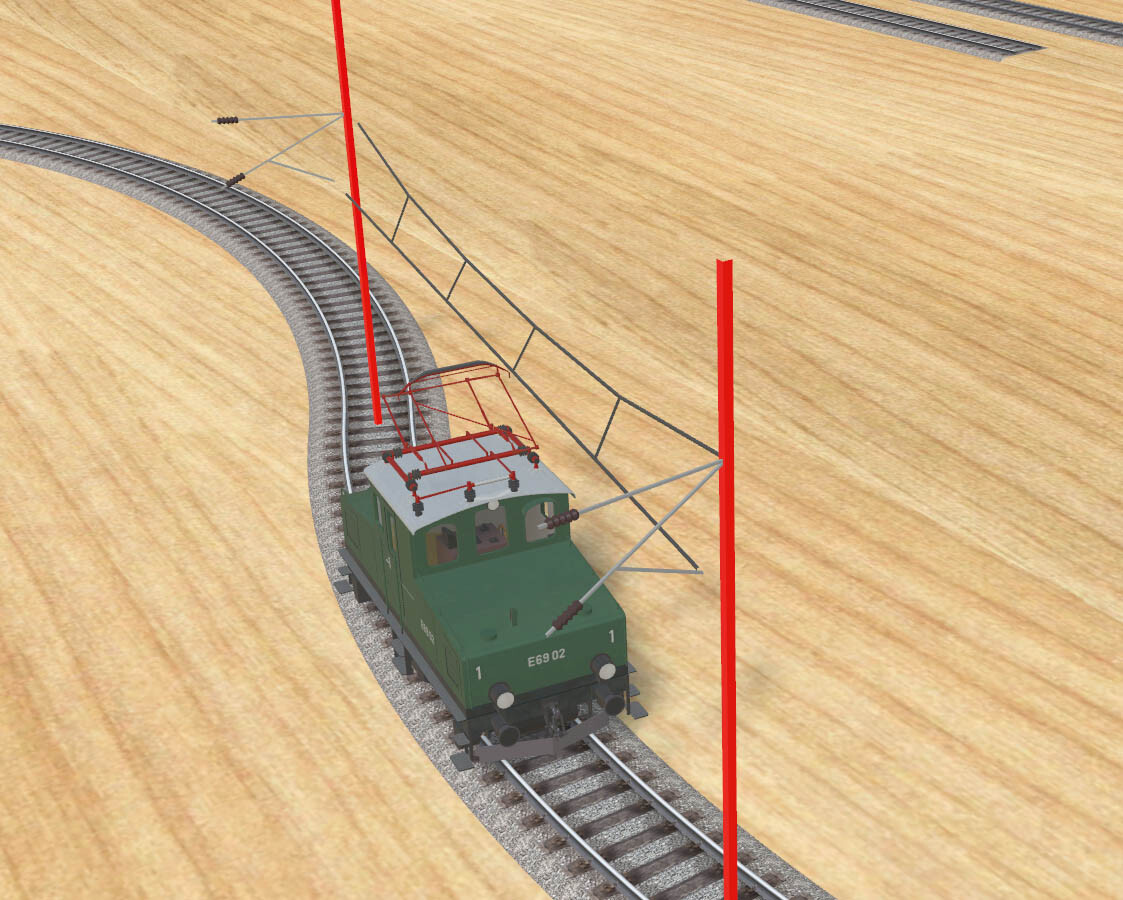

Hallo, Hier sieht man gut dass auch ein versatz der kette bei bestimmten radien auch nicht ausreichend fuer den schleifer ist. Ich bin jetzt dabei die abhaengigkeit von radius zu spannlaenge zu veranschaulichen, und dann die maximumlaengen per radius festzulegen. Dann kommen die weichenueberspannungen und sonderfaelle. Ich habe meinen testaufbau erweitert und kann auch beliebige strecken mit 4 endpunkten erkunden. Die haenger und draehte kann ich interaktiv aendern und der draht is ausgerichtet als waere er lange genug zwischen den haengern. Gruss gmd

Das ist vom berechnen ueberhaupt kein problem, das problem liegt im anpassen der drahtlaengen, und da wird man wohl eingreifen muessen. Auch rohrausleger usw zu integrieren ist kein problem, es ist einzig und allein die drahtauswahl und laenge, daher mein angebot and Neo. Gruss gmd

Es gabe einmal ein plugin das masten gesetzt hat nachdem muster, das du hier erwaehnst. Ich hatte mal einen versuch mit dem ich eine tracer lock ueber eine strecke fahren lasse um bloecke usw. zu erkennen. Das funktioniert nicht wirklich, da du meist den kontext (weitblick) nicht hast. Ich habe dann umgestellt einfach die gleisgeometry einzulesen und die komplette anlage zu erkennen und zu zeichnen und dann zu analysieren. Das will ich teilweise fuer die oberleitung verwenden.. Es ist im grunde nur eine frage des datenmodells und der regeln, das zu loesen .. vieles ist natuerlich auch geschmacksache, das ist ok, und man kann auch teilloesungen anstreben. Also zum beispiel peilstaebe fuer vorhandene quertragewerke setzen und automatisch haenger ueber den gleisen plazieren. Es gibt viele kleine hilfen fuer oft zeitraubende manuelle taetigkeiten. Ich bin natuerlich eingeschraenkt mit den moeglichkeiten des MBS uber die schnittstelle, aber auch vorplazierte element bei denen ich nur noch einen draht verlaengern muss da er schnon richtig sitzt ist auch ok. Perfekt wird die loesung sicherlich nicht sein, aber wie du schon ageregt hast, schilder zu integrieren usw., spart schon eine menge konstruktionsaufwand und man kann noch sehr viel mehr zeit in details stecken, wennn solche routinearbeiten erledigt werden. Ich will nicht den "Bauspass" beseitigen, sondern erhoehen, dadurch dass man nicht mit sovielen kleinigkeiten kaempfen muss, und eine oberleitung ist nun mal aufwand. Und vielen dank fuer die vielen anregungen. Gruss gmd

Danke, bei Maerklin hatten wir ein stueck fuer die kreuzungsweiche in der oberleitung, das war ja auch nicht vorbildgerecht. Ich bin in der hinsicht kein pedant, solange es zweckmaessig ist und einigermassen gut aussieht ist das ok.. viele leben ja auch mit gebogenen fahrdraehten . Gruss gmd

Hallo, kann mire jemand bitte ein beispiel der ueberspannnung einer kreuzweiche geben ? oder einen link zu einem thread ? habe die beispiele durchsucht, nichts wirklich brauchbares gefunden. Gruss gmd
