pj Posted September 20, 2015 Share Posted September 20, 2015 Hallo zusammen, bin neu und verstehe Geometrie bei Rocoline Kreuzung/Weichenstraße nicht. Mir fehlt auch ein 4mm Stück. Aber auch mit dem Ausgleichsstück dürfte es nicht passen :-( Viele Grüße an Helfende PJ Link to comment Share on other sites More sharing options...
Henry Posted September 21, 2015 Share Posted September 21, 2015 Hallo PJ,wir sind dakbar für jeden Hinweis aus der Praxis. Ich werde mich um das Problem kümmern. Dazu muß ich aber etwas recherchieren.Fragen:ist es richtig, daß der Gleisabstand 61,6 mm betragen soll ? hast Du reale Gleise zur Verfügung ? wo finde ich Dein Beispielbild - im www ? Grüße,HenryP.S.: einen 4 mm Ausgleich erreichst Du durch Verwendung eines 115 und 119 mm Gleisesentweder parallel verlegt (differenz = 4 mm) oder hintereinander (230+4 = 115+119) mit einem parallelen 230 mm Gleis. c.u. Link to comment Share on other sites More sharing options...
pj Posted September 21, 2015 Author Share Posted September 21, 2015 Hallo Henry,Rocogleissystem und Abstand findet man hier:http://docslide.de/documents/roco-line-h0-gleissystem.htmlBilder aus dem Buch "Das h0 Gleisplanbuch" von Roco in der Anlage (fürchte allerdings zu klein gemacht von Eurem System)hänge sicherheitshalber mal eine zip an.GrüßePJPS Tip mit 4mm Ausgleich geht nicht in der Diagonalen der Weichenstraße.zu wenig Platz ... Modellbahn.zip Link to comment Share on other sites More sharing options...
Henry Posted September 21, 2015 Share Posted September 21, 2015 Hallo PJ,danke für die Hinweise, ich hatte schon einige Versuche unternommen und dabei einige Ungereimtheiten festgestellt.Mittlerweile habe ich bemerkt, daß es tatsächlich das Gleis D4 gibt. Unglückseligerweise bildet das 3D-Modellbahnstudio zur Zeit noch keine H0-Gleise ab, die kleiner- gleich 5,00 mm sind. D4 ist also nicht verfügbar, ebenso D2. Das liegt daran, daß das MBS eine Weiterentwicklung aus einer übernommenen Software ist. Auch die Gleissysteme wurden daraus übernommen und erst dann umgearbeitet, wenn wie hier Layout-Probleme auftauchten.Die Neubearbeitung der Gleise steht aber (so Neo will) demnächst auf der TODO-Liste.Ich steige nun mal in die Tiefen der Gleisgeometrie ein und bitte um etwas Geduld. Es gibt immer eine Lösung.Gleis D5_ wurde mit 5,01 mm Länge für die 10° Weichen aufgeladen und steht in Kürze zur Verfügung.Viele Grüße,Henry Link to comment Share on other sites More sharing options...
pj Posted September 22, 2015 Author Share Posted September 22, 2015 Hallo Henry,vielen Dank für die Beschäftigung mit dem leider mitgekauften Problem.Vielleicht kann man ja Sonderformen der Kreuzungsweiche bauen, an der gleich das 4mm Stück "dranklebt" ?Löst natürlich das "Winkelpassproblem" nicht.GrußPJ Link to comment Share on other sites More sharing options...
pj Posted September 23, 2015 Author Share Posted September 23, 2015 Kleine Grundeinschätzung von jemandem der selbst Internetportale mit hohem Funktionsanteil betreibt:Habe mich gestern intensiv mit der Ereignisverwaltung und Wolken und Gelände beschäftigt.Das gesamte Programm ist vom Aufbau, der Logik und den Möglichkeiten einfach unheimlich gut,intuitiv zu bedienen und Spaß und Hobby fördernd. Wie sagt man so schön:"You did a great Job"Wenn ich nun noch meine im Keller lagernden Roco-line Gleise im Programm wiederfinde, wäre es obertop.Kann ich da irgendetwas beisteuern?Grüße an alle Entwickler und WeiterentwicklerpjPS: Von Wolfgang Pinzers Videos bin ich begeistert. Wenn man sich erstmal an die konsequent verwendeten Ikonen anstatt Icons gewöhnt hat, wird man ruhig und souverän durch die Möglichkeiten von 3d-Modellbahnstudio geführt. Hört sich fast an, als würde er nur professionell Lehr-Videos machen. Link to comment Share on other sites More sharing options...
Henry Posted September 23, 2015 Share Posted September 23, 2015 Hallo PJ,Deine Bilder aus dem Roco-Gleisplanbuch waren sehr aufschlußreich. Wenn es noch andere Bilder mit den exakten Maßen der Gleise gibt, wäre es gut, wenn Du sie zur Verfügung stellen könntest. Im Moment weiß ich noch nicht, wann und in welchem Zusammenhang das 12 mm Gleis eingesetzt wird.Einige Weichen, Kreuzungen, EKW und DKW müssen sowieso überarbeitet werden. Es gibt z.Z. 2 Lösungsansätze, die ich aber erst in letzter Konsequent austesten möchte und dann hier beschreiben werde. Ich bitte um etwas Geduld.Viele Grüße,Henry Link to comment Share on other sites More sharing options...
pj Posted September 23, 2015 Author Share Posted September 23, 2015 Hallo Henry,in der Anlage alle relevanten Seiten (Teil 2).Hoffe, es hilft weiter :-)Gruß pjRoco_seite_43.zipRoco_seite_44.zipRoco_seite_45.zip Link to comment Share on other sites More sharing options...
pj Posted September 23, 2015 Author Share Posted September 23, 2015 Hallo Henry,in der Anlage alle relevanten Seiten (Teil 3).Gruß pjRoco_seite_46.zipRoco_seite_48.zipRoco_seite_49.zip Link to comment Share on other sites More sharing options...
pj Posted September 23, 2015 Author Share Posted September 23, 2015 Hallo Henry,in der Anlage alle relevanten Seiten (Teil 4).Gruß pjRoco_seite_50-51.zipRoco_seite_52.zip Link to comment Share on other sites More sharing options...
pj Posted September 23, 2015 Author Share Posted September 23, 2015 PS12 mm Gleis auf Seite 52 Link to comment Share on other sites More sharing options...
Henry Posted September 23, 2015 Share Posted September 23, 2015 Hallo PJ, Danke sehr, sagtHenry Link to comment Share on other sites More sharing options...
Henry Posted September 27, 2015 Share Posted September 27, 2015 Hallo PJ,es liegt nicht an der Kreuzung, sondern eindeutig an den Weichen, die im Online-Katalog (K_42532) vereinfacht definiert wurden.Beispiel 1Der 4 mm lange Versatz wurde nicht an das Bogenende sondern an den Weichenanfang gelegt (grauer Teil am Weichenanfang links). Grund hierfür war wohl das schon vorher in #4 angedeutete Problem mit der Gleisdarstellung, So wurde zwar erreicht, daß die Gleise optisch aneinander passen, jedoch nicht daran gedacht, daß Anschlussdifferenzen im Gleisabstand beim Weiterbau auftreten müssen.Beispiel 1aIch habe nun die Weiche nach den Herstellerangaben (H_42532) definiert und die 4 mm an das Bogenende angefügt.Dadurch hat die Weiche die richtigen Maße, was daran zu erkennen ist, daß der grüne Trennungsstrich für das Weichenende rechts neben dem weißen Bereich liegt. Dieser weiße Bereich gehört also zur Weiche - ist allerdings unsichtbar und hinterläßt eine Lücke in der Gleisführung. Ein Zug würde aber die Lücke passieren.Damit wäre aber das Problem mit dem 4 mm Gleis D4 noch nicht gelöst, welches nach Herstellerangaben zwischen Weiche und Kreuzung eingefügt werden muß. Es ließe sich zwar mit dem Gleiseditor erzeugen, wäre aber ebenso unsichtbar und schlecht zu selektieren. Damit wäre die Lücke schon 8 mm groß - aber immer noch befahrbar. Beispiel 1bWenn wir nun die Weiche um die 4 mm kürzen, so daß das Bogenende am Weichenende (Wl15_42532) liegtkönnen wir ein Dummygleis erzeugen, welches 8 mm lang und damit sichtbar ist. Das würden wir dann D4 nennen und immer zwischen Weiche und Kreuzung wie vom Hersteller gefordert einfügen. Damit wird eine saubere Gleisgeometrie erzeugt. Wäre das für dich akzeptabel ?Das Thema geht aber noch weiter, es gibt noch mehr Hinweise zum Einsatz von Dummygleisen (in Vorbereitung).Ich hoffe, etwas zum Verständnis der Roco Line Kreuzung beigetragen zu haben.Viele Grüße vonHenry Link to comment Share on other sites More sharing options...
pj Posted September 30, 2015 Author Share Posted September 30, 2015 Hallo Henry, ganz kurz,ich verstehe , warum die Weichen nicht zusammenpassen.Ich glaube aber, dass Dein Lösungsvorschlag zu Problemen bei der Gleislänge bei parallel verlaufenden Gleisen mit gegenläufig angeordneten Weichen.Habe leider im Moment wenig Zeit.Aber das beste ist, die Originalabmessungen herzustellen (auch wenn Teile nicht sichtbar sind).Dafür gibts übrigens auch eine optische Lösung....Schreibe ich das nächste Mal.Grußpj Link to comment Share on other sites More sharing options...
piefke53 Posted November 21, 2019 Share Posted November 21, 2019 Auch wenn ich jetzt Gefahr laufe, für das Ausbuddeln dieses über vier Jahre ruhenden Threads verbal abgewatscht zu werden: Ist das Problem gefixt? Und wie? Ich habe nämlich permanente Probleme mit der Roco Line Geometrie ... Link to comment Share on other sites More sharing options...
Tintin67 Posted February 21, 2020 Share Posted February 21, 2020 Tia lieber Piefke53 Ich bin dabei die Roco-Line Geometrie selber im CAD zu erfassen und über das gleiche Problem gestolpert. Die Lösung ist ganz einfach aber nur mit Flexgleis wirklich zu knacken. Ausgehend von der Geometrie 230mm und 15° Kreuzungswinkel ergeben sich die folgenden Abmessungen: Gleisdiagonale: 238.11 mm [230mm / cos(15°)] Gleisabstand: 61.63 mm [230mm * tan(15°)] und es folgt daraus auch, dass der Abzweigradius einer 15°-Weiche mit sich kreuzenden 230mm-Gleisstücken genau 873.5 mm betragen muss (hab's im CAD verifiziert). Nun ist auch ROCO klar, dass die 230mm-Gleisstücke bei Diagonaleinbau zu kurz sind, daher gibt es das DG1-Gleis mit 119mm (= halbes diagonales Gleis von 238mm) und diverse Ausgleichsstücke. Bei den Kreuzungsweichen werden nun tatsächlich zwei kreuzende 230mm-Gleiseabschnitte hergestellt und es liegen korrekterweise 4mm lange Ausgleichsstücke dabei, welche an jeder Seite von diagonal verlaufenden Schienenwegen anzusetzen sind. Folgen zwei Kreuzungsweichen diagonal hintereinander so bräuchte es dann eben 8 mm lange Stücke. Die sind in den Katalogbeispielen von Roco auch eingezeichnet, bei den Kreuzungsweichen aber komischerweise nicht dabei. Und nun kommen wir zum Problem. Damit zwei rechte (oder linke) 15°-Weichen, gegeneinander verbaut, einen sauberen Spurwechsel mit 61.6 mm Abstand machen, aber keine separaten Zwischenstücke eingesetzt werden müssen, stellt Roco den Weichen-Abzweiger fest um 4 mm länger her. Das stimmt solange die Weichengerade (von 230 mm) in den geraden Gleisabschnitten zu liegen kommt. Wird die Weiche nun aber 15° schräg verbaut, so ist das feste 4 mm-Stück am falschen Ende des abzweigenden Bogens um die Diagonalen-Korrektur hinzukriegen. Daher liegt die Gleisachse des Abzweigers nun seitlich 1 mm neben dem Raster. Korrekterweise müsste am Anfang der Weiche ein 4mm-Ausgleichstück eingebaut werden, dann stimmte zwar die Achslage, aber der Weichenbogen wäre um die fest verbauten 4 mm zu lang und passt nicht mehr in den 230mm-Längsraster. Daher trickst Roco und verpasst dem 15° schräg verlegten, 230-mm langen, geraden Gleisstück am Ende einen 8mm-Ausgleich. Damit passen die Gleisenden zwar in den 230mm-Längsraster, aber eben die Gleisachsen stimmen um diesen rund 1 mm (= 4mm * sin(15°)) nicht überein. Kommt dann noch eine Kreuzungsweiche hinzu, so braucht Roco zum Diagonalausgleich das 12mm-Stück, welches aus der eigentlichen Rastergeometrie gar nicht nötig wäre. Ein einfacher Beweis rsp. anschauliche Erklärung zu den obigen Ausführungen findest Du, indem Du eine einfache Weiche und eine DKW Rücken an Rücken aufeinander legst. Dann wird schnell klar, dass die einfache Weiche einen zu langen Abzweiger hat (die einfache Weiche kreuzt ein 230mm-Geradegleis mit einem Abzweiger, welcher zu einem virtuellen 238mm-Diagonalgleis gehört). Die Lösung besteht darin, bei Diagonaleinbau am geraden Gleis der Weiche beidseitig einen 4mm-Ausgleich vorzusehen (das findest Du so nirgends in den offiziellen Beispielen), rsp. bei aufenanderfolgenden 230-mm-Diagonalen kommt das 8 mm Stück dazwischen. Dann sind entweder der (die) abzweigenden(n) Bogen um 4 mm zu kürzen (die von Roco fest verbaute Diagonalen-Verlängerung abzutrennen) oder eben mit Flexgleis fortzufahren, sodass Du nicht an den 230mm-Längsraster gebunden bist. Hoffe Du kommst so einen Schritt weiter Beste Grüsse Tintin67 Link to comment Share on other sites More sharing options...
Henry Posted February 21, 2020 Share Posted February 21, 2020 Das hatten wir doch schon mal: Dummy Gleise - Roco Line mit und ohne Bettung es ist nicht ganz simpel, aber damit werden keine Flexgleise benötigt. HG, Henry Link to comment Share on other sites More sharing options...
piefke53 Posted February 22, 2020 Share Posted February 22, 2020 Danke @Tintin67 und @Henry ! Irgendwie ist man bei Roco offenbar böse auf sich selbst. Nachdem man die GeoLine-Serie nun offenbar eingedampft hat, deren ausbleibender Erfolg aus meiner Sicht auf die halbherzige Sortiments-Umsetzung zurückzuführen ist, hat man bei RocoLine mit Bettung nicht nur den vorstehend beschriebenen Murks, sondern auch noch das "Abschnippeln" der Bettung nach Weichen. Ich mag "Mätrix" eigentlich nicht, aber das ist beim Trix C-Gleis besser gelöst, auch wenn da wieder Elemente fehlen oder aus Umarbeitung vom Märklin Elementen angepasst werden müssen. Link to comment Share on other sites More sharing options...
steffen.gericke Posted December 15, 2020 Share Posted December 15, 2020 (edited) Hallo Henry, leider komm ich mit den Gleisen nicht ganz zurecht, die verschiedenen Radien verschieben das Gleis, die längen / oder der Radius der kurven scheint somit leider nicht zu stimmen. (Ich arbeite mit Roco line mit Bettung, das problem existiert glaube ich aber auch ohne bettung) Angenommen ich Verlege zwei Wl 15 aneinander (zum bestimmen des Gleisabstands) und lege dann ans innere gleis r3 und ans Äußere r4 (wobei es egal ist welcher bogen alle produzieren das problem), nach der Kurve soll wieder ein Gleiswechsel über zwei WR 15 stattfinden. Die Gleise aber liegen nicht mehr Parallel. In anderen Planungsprogrammen ist dies der Fall. Die Kurven (auch egal welche) scheinen also nicht exakt zu Stimmen beim verlegen,6 da dabei Differenzen entstehen. Wäre ein Traum wenn das gefixt werden würde Damit meiner Anlagenplanung nichts mehr im Weg steht. Edited December 15, 2020 by steffen.gericke Link to comment Share on other sites More sharing options...
Henry Posted December 15, 2020 Share Posted December 15, 2020 Hallo Steffen, Vielen Dank für den Hinweis. (Ich brauche aber noch ein Beispiel, um Dein Problem genau nachvollziehen zu können). Allerdings gibt es einen Hinweis auf einen Fehler bei den Weichen. Durch direktes Zusammenstecken der Weichen im Abzweigstrang ergibt sich ein Parallelabstand von 59,5 mm. Dann laufen die parallelen Gleise natürlich auseinander. Ich werde die Weichen kurzfristig auf 61,6 mm anpassen. Dann sollte es wieder passen. Herzliche Grüße von Henry Link to comment Share on other sites More sharing options...

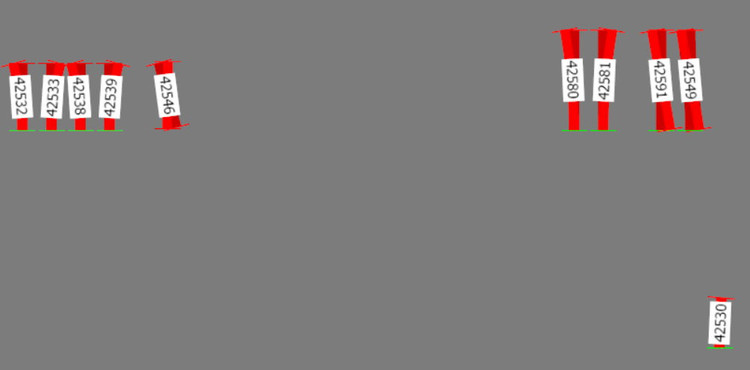

Henry Posted December 15, 2020 Share Posted December 15, 2020 @Neo Die Weichen sind hochgeladen, ich bitte bitte um Freigabe der Änderungen für Roco line mit Bettung Viele Grüße von Henry Link to comment Share on other sites More sharing options...

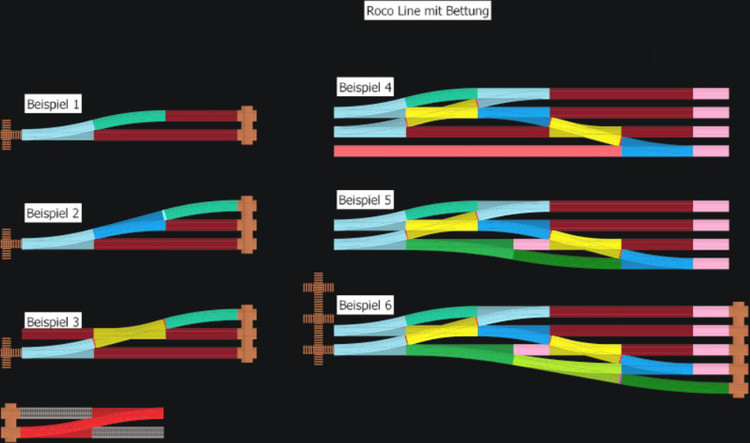

Henry Posted December 16, 2020 Share Posted December 16, 2020 Moin, danach sollten alle Gleisbeispiele passen: grüßt Henry Link to comment Share on other sites More sharing options...
Neo Posted December 16, 2020 Share Posted December 16, 2020 Hallo @Henry, ich kann keine geänderten Gleise in der Warteschlange sehen, hast du sie vollständig hochgeladen? Viele Grüße, Neo Link to comment Share on other sites More sharing options...
Henry Posted December 16, 2020 Share Posted December 16, 2020 Hallo @Neo, ich hatte übersehen, daß ich die Änderungen nicht nur vornehmen sondern auch hochladen muß. Das sollte nun erfolgt sein. Sorry grüßt Henry Link to comment Share on other sites More sharing options...
Henry Posted December 17, 2020 Share Posted December 17, 2020 (edited) Hallo @Neo, [RocoLine mit Bettung] Ich habe die doppelte Gleisverbindung 42598 auf den Gleisabstand von 92,4 mm berichtigt und hochgeladen. Viele Grüße von Henry Edited December 17, 2020 by Henry Link to comment Share on other sites More sharing options...
