Hallo Blender-Profis

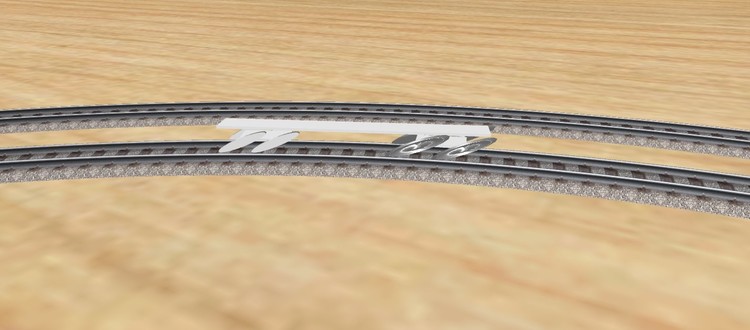

ich weiß nicht mehr weiter, bin am Experimentieren mit Waggon-bauen, ich hoffe ich mach es grundsätzlich richtig mit den Bezeichnungen für _Wheel und _WheelSet, trotzdem ist irgendetwas falsch und weiß nicht was, denn es passiert  folgendes: Die Räder drehen zwar, werden aber gleichzeitig in x-Richtung skaliert, bitte das Bsp. auszuprobieren.laufrad.thumb.jpg.e0ff5bb362c4c957303583bb875e132a.jpgLaufrad.zip



Bitte um Hilfe

mfg max

Geschrieben

@maxwei  Du Musst in Blender alle Eltern Kind Beziehungen entfernen, die Hierarchie anders anordnen.

Beim DirectX Export darf eine solche Beziehung nicht bestehen, dadurch kommen diese Verzerrungen zu Stande.

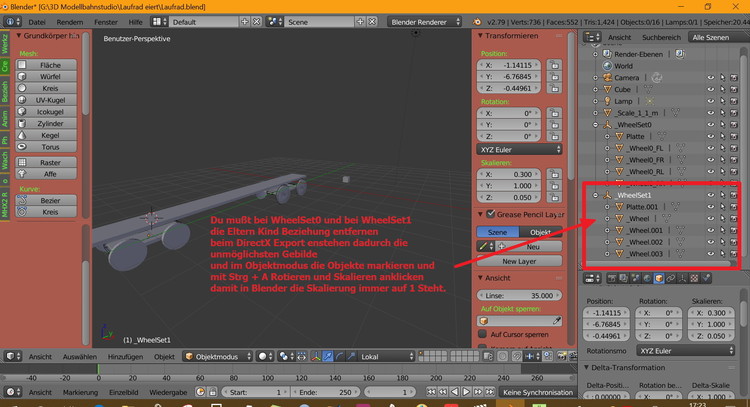

Siehe Bild


Viele Grüße Steffen





Geschrieben

Hallo Easy

Beispiel liegt doch bei... Exporter ist der aktuelle von NEO.

@steffen Eltern Kind Beziehung muss doch sein, hab das so als Beispiel welches dem Exporter beiliegt, übernommen, sonst dreht der nicht wenn ich das so mache oder hab ich was falsch verstanden,???

mfg max



Geschrieben

@maxwei  Dann gehe  in Blender in den Objektmodus markiere alle Objekte, oder wenn es icht geht, alle einzeln. Dann die Tasten Strg + A drücken da auf Rotieren und Skalieren damit in Blender die Skalierung bei allen Objekten auf 1 steht.

Hier die geänderte Blend und DirectX Datei
nochmal Viele Grüße von Stefffen
Laufrad.zip



Geschrieben

Hallo @maxwei,

Am 5.8.2018 um 17:39 schrieb neffets:

Du Musst in Blender alle Eltern Kind Beziehungen entfernen



Am 5.8.2018 um 17:54 schrieb maxwei:

Eltern Kind Beziehung muss doch sein

Das mit der "Eltern-Kind-Beziehung" hast du richtig erkannt. So ist die richrtige Möglichkeit, alle erforderlichen Bauteile einer Animation in einem Block zusammenzufassen und diesem Block dann den Animations-Namen zu verpassen, den 3D-MBS benötigt. Dabei ist es egal, ob das "Eltern"-Teil ein wirkliches Objekt oder ein "Empty"-Objekt (nicht sichtbar) ist.


Richtigerweise hat @neffets dann hier aufgezeigt, wie der Fehler zu beheben ist.

Gruß
Reinhard

Geschrieben
Am ‎05‎.‎08‎.‎2018 um 19:26 schrieb maxwei:

Hallo Steffen,

Vielen Dank für Deine Hilfe, funktioniert perfekt.

mfg max

Hallo @maxwei mir ist zu dem Rad eiert noch etwas aufgefallen,

Du hast als Empty für WheelSet0 und WheelSet1 das Empty Würfel genommen, ich bin jetzt noch dahinter gekommen es hätte genügt wenn diese beiden Emptys mit STRG + A (Rotieren, Skalieren) skaliert worden wären, dann wäre die Animation auch perfekt gelaufen

Das Empty ist kein Würfel es ist total verzerrt. Da stimmt der Mittelpunkt nicht.

Nimm das nächste Mal lieber das Empty Flächen-Achsen damit würdest Du solche Probleme umgehen. Bei dem stimmt der Mittelpunkt immer.

Trotzdem vorm DirectX Export alle Objekte mit STRG + A skalieren, dadurch werden später diese komischen Schattenbildungen im MBS vermieden.

Viele Grüße Steffen

Geschrieben

Hallo Steffen, ja ich hab das jetzt mit

Empty-Plane-Axis erstellt, da passt das jetzt, werde mich jetzt zum nächsten Problem hanteln;).

wie gesagt, bin beim Blender-Lernen, ist nicht so einfach aber wird schon>:(.

nochmal Danke

mfg max
