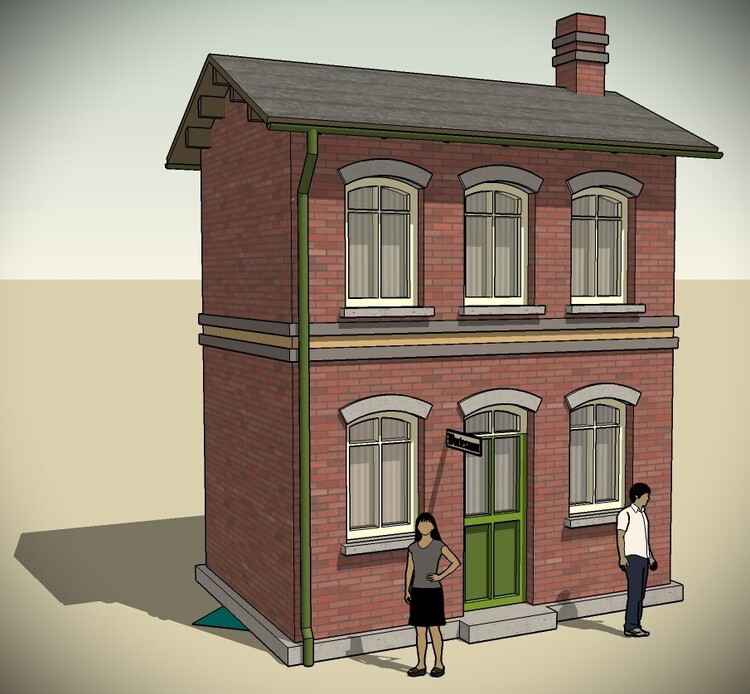

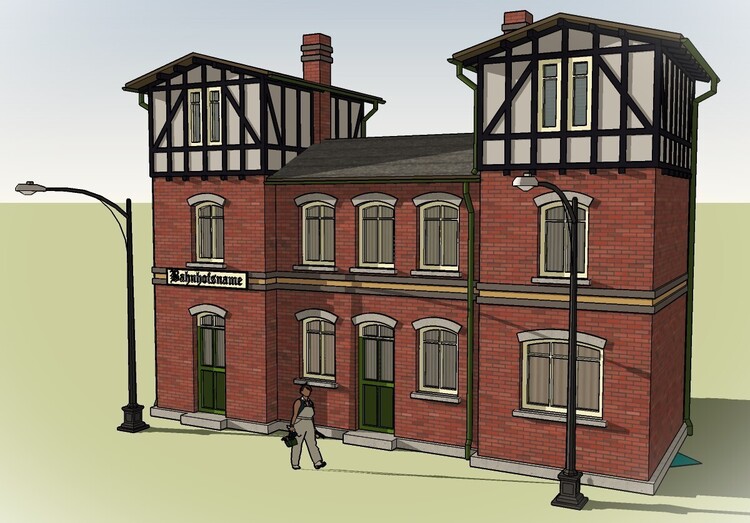

Roter Brummer Posted April 13 Posted April 13 Hallo zusammen, Zwischendurch arbeite ich immer wieder an einem solchen Gebäudekomplex, wenn ich Zeit zwischen meinen anderen Projekten finde. Das Projekt befindet sich bereits seit längerem in der Konstruktionsphase, weshalb die Abbildungen direkt aus dem Konstruktionsprogramm stammen. Einige mögen einwenden: "Aber so etwas gibt es doch bereits im Katalog!" Darauf antworte ich im Sinne von Radio Eriwan: "Grundsätzlich ja, aber das Modell zeichnet sich durch einen höheren Detaillierungsgrad aus, was allerdings nicht der primäre Präsentationsgrund ist. Vielmehr besteht das Modell aus einer übersichtlichen Anzahl von Bauteilen, die eine flexible Kombination zu verschiedenen Ensembles zulassen. Dies entspricht den preußischen Normalien für Empfangsgebäude, die eine wiederholte Verwendung derselben Baupläne mit Anpassungen an lokale Bedingungen vorsahen." Beginnen wir einmal mit der einfachsten Form. Bei sehr kleinen Stationen besteht das Gebäude oft nur aus einem einzigen Element. Minimalistischer ist kaum möglich. Möglicherweise wird zu einem späteren Zeitpunkt das zweite Stockwerk gestrichen. Dann wäre die Einrichtung eines einfachen Haltepunktes vorstellbar. Wer es etwas mondäner haben möchte, setzt links und rechts das turmartige Gebilde an. Das passt dann schon zu einer etwas größeren Station, oder sogar zu einem kleineren Kopfbahnhof. Der Übersicht halber seien hier die bisher vorhandenen Elemente gezeigt. Wer mag, kann sich ja mal ausrechnen wie viele Kombinationsmöglichkeiten damit möglich sind. HG Brummi (Wird fortgesetzt)
Roter Brummer Posted April 15 Author Posted April 15 Hallo zusammen, kleiner geht nicht. HG Brummi (Wird fortgesetzt)

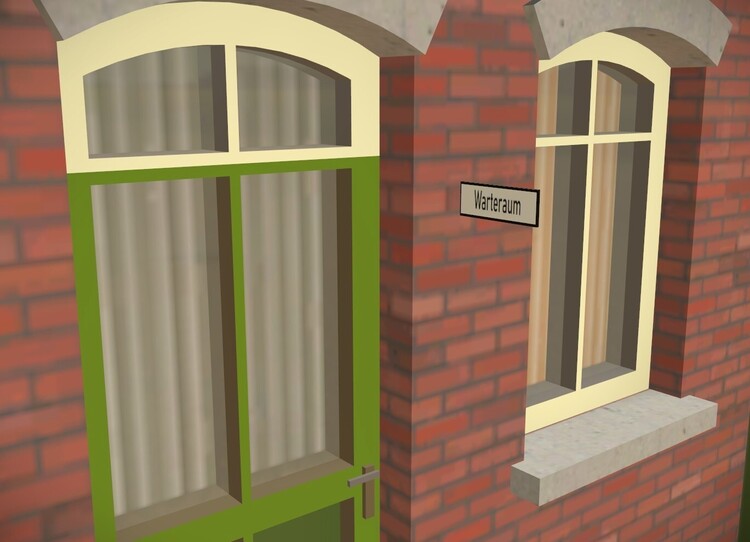

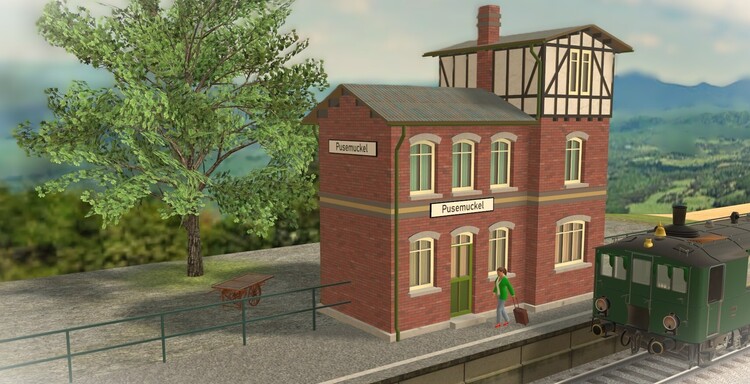

Roter Brummer Posted April 17 Author Posted April 17 Hallo zusammen, so langsam wachsen die ersten Teile ins MBS hinein. An den beschriftbaren Schildern habe ich ziemlich lange herumprobiert (dauerhaft sichtbar, Variationen, zu unsichtbar animiert...). Letztendlich hat sich dann die Version als eigenständige Variation, die an verschiedenen Stellen angedockt werden kann, als die anwendungsfreundlichste herausgestellt. Außerdem können die Schilder damit unterschiedliche Texte aufweisen. Auf dem Bild fehlen noch die kleinen Schilder, die seitlich der Türen (Toilette, Abort, Männer, Frauen, Gepäck...) nach außen stehend angebracht werden können. Was ich persönlich schöner finden würde, wäre eine altertümliche Schrifttype, so wie hier: Old English Text Font oder hier: Old London @Neo: Wäre es möglich, einen solchen Font in die Definition von frei beschriftbaren Elementen aufzunehmen? HG Brummi
BahnLand Posted April 17 Posted April 17 (edited) Hallo Brummi und allen anderen, zu "Schriftarten bei den deutschen Eisenbahnen" habe ich im Internet diesen Beitrag gefunden. Zuvor hatte ich an alte deutsche Schriften wie "Fraktur" oder "Offenbacher" gedacht. In den beiden folgenden Bildern habe ich zwei Wortbeispiele mit verschiedenen Schriftarten dargestellt, die man somit direkt vergleichen kann: Die beiden Schriften "Tannenberg" und "Preussischen IV 44" wurden im oben referenzierten Beitrag als typisch preußische Bahnschriften genannt. Gibt man diese Schriftarten in der Google-Suche ein, bekommt man entsprechende Download-Seiten aufgelistet. Zur Schriftart "Tannenberg" siehe auch hier bei Wikipedia. Viele Grüße BahnLand Edited April 17 by BahnLand
Roter Brummer Posted April 17 Author Posted April 17 Hallo @BahnLand, vielen Dank für deine ausführliche Recherche. Speziell die von dir genannte Seite in Wikipedia macht die Schrifttype "Tannenberg" ja nicht unbedingt zum Sympathie-Träger. Mir schwante da schon so etwas beim reinen Betrachten der Abbildungen. Da würde ich dann schon lieber mit der Schwabacher liebäugeln. HG Brummi

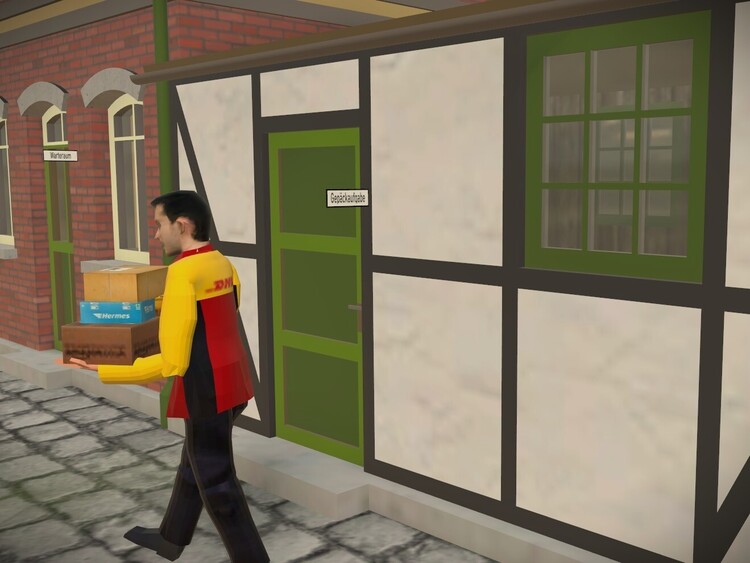

Roter Brummer Posted April 18 Author Posted April 18 Hallo zusammen, es wächst. Neues Empfangsgebäude in Daudieck Für menschliche Bedürfnisse Wenn der Zug noch nicht da ist... Früher gab es noch menschliches Personal auf Bahnhöfen. HG Brummi

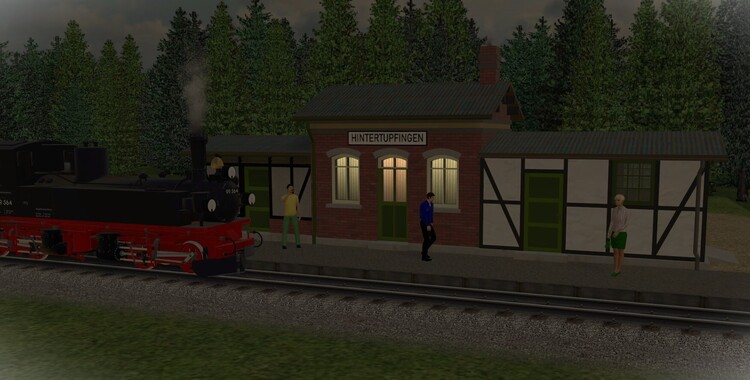

Roter Brummer Posted April 19 Author Posted April 19 Hallo zusammen, wieder minimalistisch, aber dafür mit elektrischem Licht! HG Brummi
Klartexter Posted April 19 Posted April 19 vor 6 Minuten schrieb Roter Brummer: Hallo zusammen, wieder minimalistisch, aber dafür mit elektrischem Licht! Ist das jene Neuerung, die von @Neo angekündigt wurde, Brummi? Walter
Roter Brummer Posted April 19 Author Posted April 19 vor 23 Minuten schrieb Klartexter: Ist das jene Neuerung, die von Neo angekündigt wurde, Brummi? Nein, das ist die herkömmliche Methode mit einer _Emissive-Textur. HG Brummi
Roter Brummer Posted July 17 Author Posted July 17 Hallo zusammen, ich habe die Bahnhofsteile jetzt mal als Entwurf hochgeladen. 152FEB31-943C-4BFD-A1A7-29E2CF63B1BE Da mir ein damit zusammen gestecktes Ensemble neben anderen Gebäuden zu klein vorkam, habe ich alle Teile etwas hochskaliert. Mich würde von daher interessieren, was ihr von der Größe haltet. Soll sie so bleiben, oder soll ich sie wieder kleiner machen? HG Brummi
HWB Posted July 17 Posted July 17 Hallo @Roter Brummer, ich habe ein bisschen mit Deinen Modulen herumgespielt. Meine Hochachtung, das hast Du wieder toll gemacht Eine Idee Reihenhäuser im gleichen Stil Gruß Hermann
HWB Posted July 17 Posted July 17 (edited) Hallo @Roter Brummer, Sind die Personen im MBS Catalog zu klein oder deine Türen zu hoch, oder muss das so sein? Nachtrag: Komisch auf Deinen Bildern sind die Proportionen stimmiger Gruß Hermann Edited July 17 by HWB Nachtrag
Goetz Posted July 17 Posted July 17 vor einer Stunde schrieb Roter Brummer: Mich würde von daher interessieren, was ihr von der Größe haltet. Mir gefiel die ursprüngliche Größe
Roter Brummer Posted July 17 Author Posted July 17 Hallo Hermann, das ist ja genau meine Frage. Wenn man die Gebäude mit dem Faktor 0,8333 skaliert, ist man wieder bei der ursprünglichen Größe angelangt. Wie aber verhält es sich dann aber zusammen mit anderen Gebäuden?
HWB Posted July 17 Posted July 17 Bahnhofsvergleich links Bahnhof Bad Bentheim, Mitte Rotter Brummer Rechts ein Bahnhof von mir
Roter Brummer Posted July 17 Author Posted July 17 Nun ja. Sowohl bei dem linken als auch bei dem rechten Bahnhofsgebäude sind alleine die Fensteröffnungen so groß, dass der Achim mit seinen umgerechneten 1,82m aufrecht hindurch gehen kann. Entsprechend sind die Dimensionen der Türen ausgefallen. HG Brummi
Roter Brummer Posted July 18 Author Posted July 18 (edited) Hallo zusammen, ich skaliere und recherchiere mich so langsam dämlich. Wie man auf diesem Foto ersehen kann, waren/sind die Türen an den preußischen Bahnhöfen wohl tatsächlich ziemlich hoch. Das bestätigen auch die Abbildungen beim Hersteller Auhagen: Auhagen 15106 Set Bahnhof Neukloster in H0 ✅ hier klicken! (auhagen-shop.de) Hat vielleicht jemand eine bemaßte Zeichnung nach preußischen Normalien zur Hand, oder weiß, wo man eine solche finden kann? HG Brummi Edited July 18 by Roter Brummer

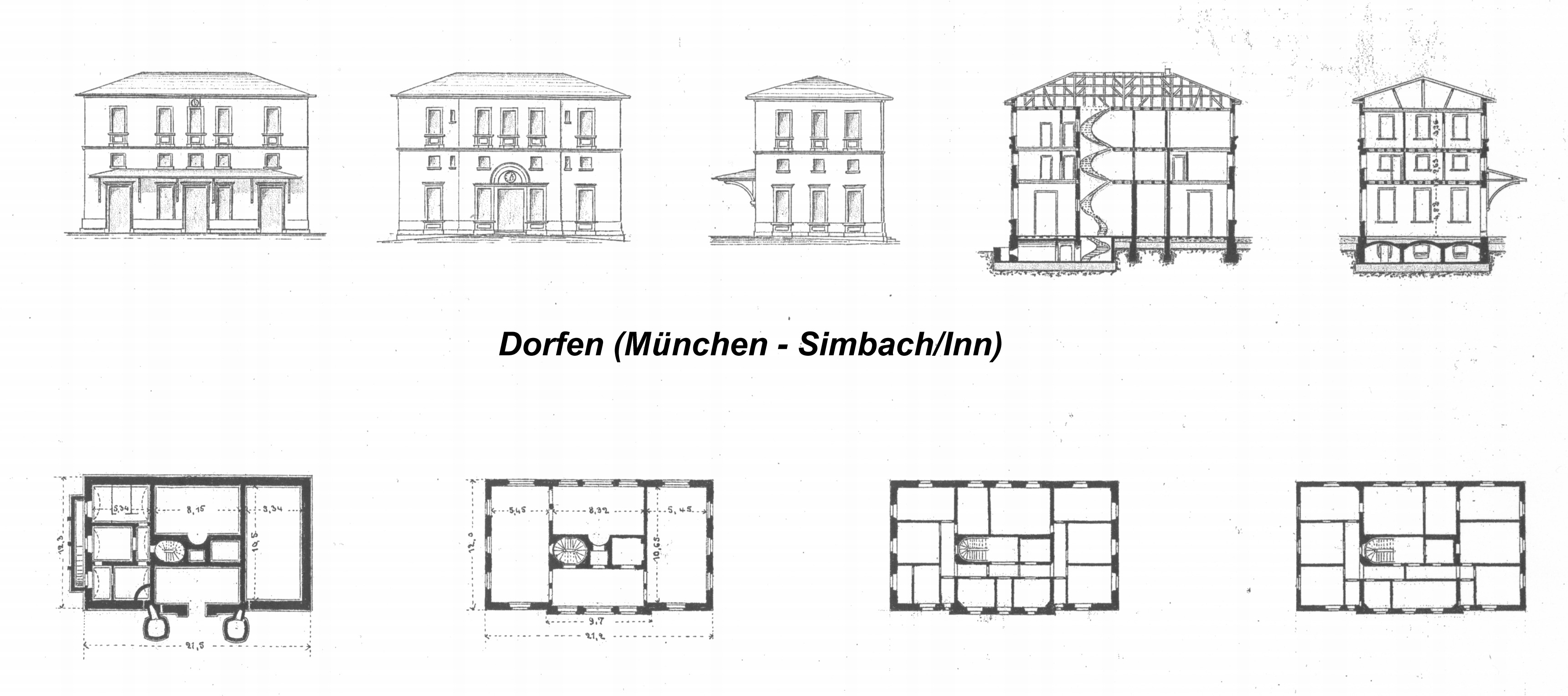

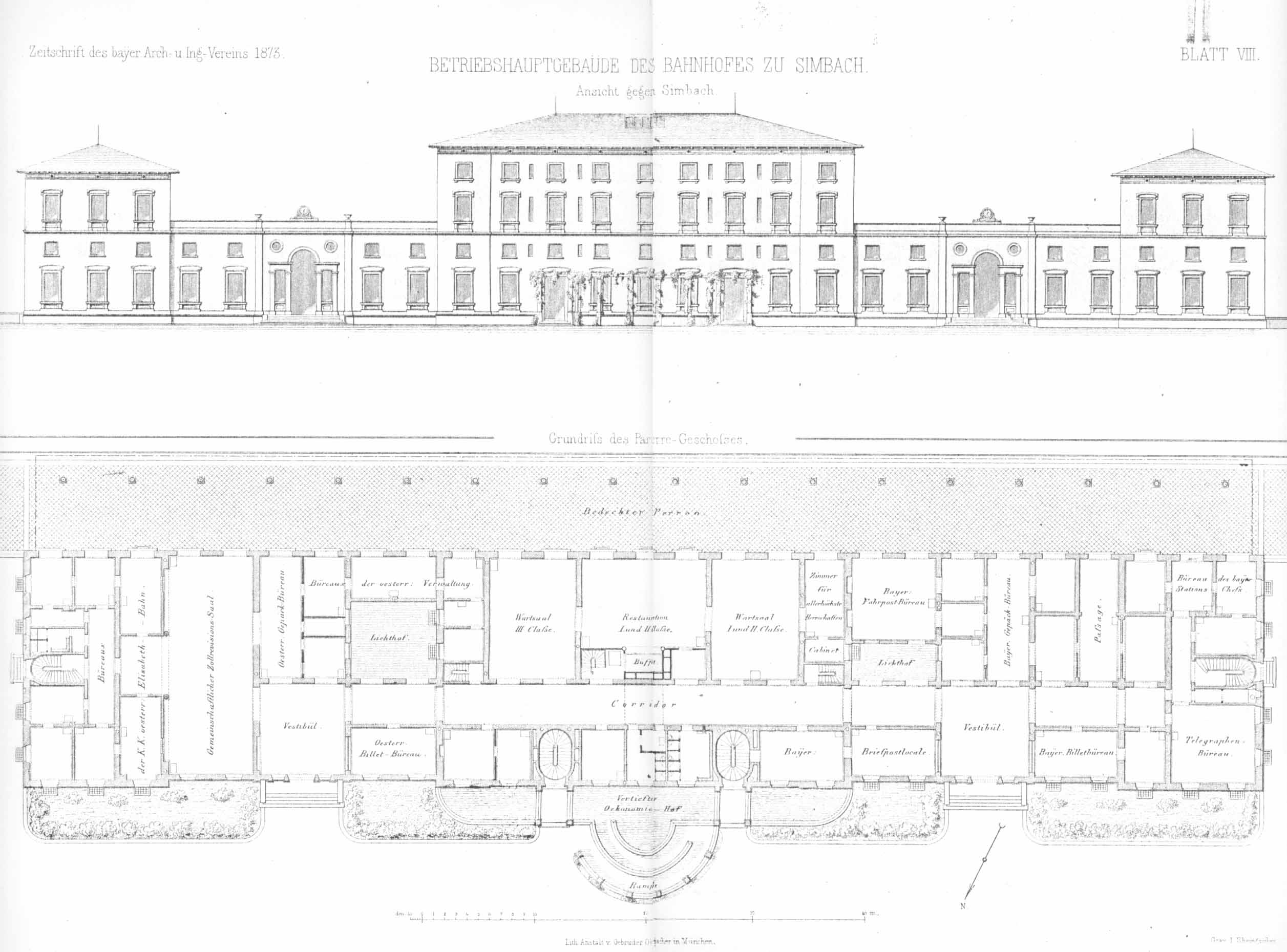

HWB Posted July 18 Posted July 18 Hallo @Roter Brummer, leider ohne Maße Preußen https://www.99funken.de/media/thumbnails/616/5d437bc61c39266f81400bf18cf45616/2dc9cd88/6F1F9A2F-48DF-4B77-A2A3-EA9DD2BF0D8A.jpg https://assets.change.org/photos/1/zd/hg/ahzDhGaKEAgYacy-800x450-noPad.jpg?1669726999 Bayern http://www.laenderbahn-forum.de/zeichnungen/hochbau/bilder/Dorfen.jpg http://www.laenderbahn-forum.de/zeichnungen/hochbau/bilder/Bf-Simbach-Inn.JPG http://www.laenderbahn-forum.de/zeichnungen/hochbau/bilder/Kulmbach-Betriebsgebaeude-Plan1-1845.jpg http://www.laenderbahn-forum.de/zeichnungen/hochbau/bilder/Schwabmuenchen-Betriebsgebaeude-Plan1-1846.jpg
HWB Posted July 18 Posted July 18 (edited) Hallo @Roter Brummer, sonst schau mal hier vorbei und frage nach Maßzeichnungen http://gtp.de/kartonmodellbau/ Email:gt@gtp.de Gruß Hermann Edited July 18 by HWB
tim-fischertechnik Posted July 18 Posted July 18 Hallo Brummi, Ich glaube die jetzigen Abmessungen passen ganz gut. Deine jetzige Höhe ist im Maßstab H0: 104,75 mm. Das stimmt auch ziemlich genau mit der Höhe von 115 mm überein, so wie es in der Maßzeichnung zu sehen ist. Wenn man auf den obigen Link deines letzten Beitrags klickt, sieht man auch die Maßzeichnung als letzte Abbildung. Im Netz habe ich noch folgende Zeichnung gefunden. Ich weiß nicht, ob das hilft, weil es sich hierbei um einen Lokschuppen handelt. Da ich mal davon ausgehe, dass preußische Gebäude alle im Einheitsbaustil gebaut wurden, müssten ein paar Eckmaße immer gleich sein. Zeichnung des Anbaues am preußischen Locomotiv-Schuppen auf Bahnhof Emmerich: Grundrisse, Ansichten, Schnitte, Lageplan, M. 1:100 Hgl, Sknr.: 1, Fanr.: 9, Bunr.: 3 - Deutsche Digitale Bibliothek (deutsche-digitale-bibliothek.de) Viele Grüße, Tim
Roter Brummer Posted July 18 Author Posted July 18 Hallo @HWB und @tim-fischertechnik, vielen Dank für die Links und Betrachtungen. In der deutschen digitalen Bibliothek hatte ich dann auch eine bemaßte Zeichnung eines solchen Bahnhofs gefunden. In paint.net habe ich dort eine Maßlinie genommen und senkrecht neben einer Türe eingefügt. Durch Umrechnung bin ich auf eine Türhöhe von 2,40m gekommen. Im MBS habe ich dann den Maßstab auf 1:1 und die Einheit auf mm gesetzt. Ein schmaler Quader mit 2400mm Höhe ergab dann eine fast hundertprozentige Übereinstimmung. Die leichte Abweichung schiebe ich jetzt einfach mal auf die schlechte Auflösung der digitalisierten Kopie des Originalplans. HG Brummi
HWB Posted July 18 Posted July 18 Hallo @Roter Brummer https://architekturmuseum.ub.tu-berlin.de/index.php?p=51&SID=17213148168998 Gruß Hermann

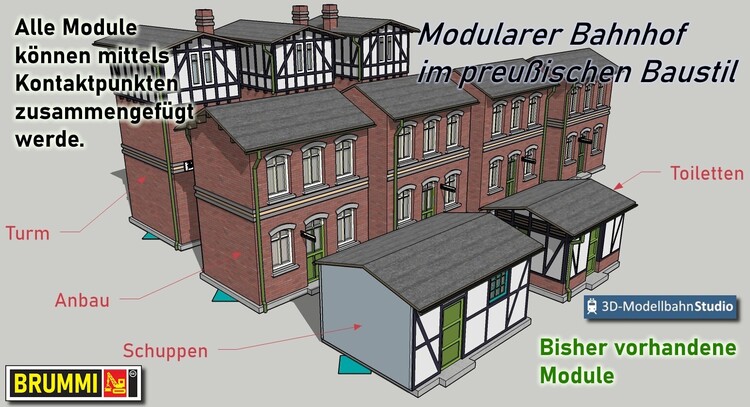

Roter Brummer Posted August 7 Author Posted August 7 Hallo zusammen, das modulare preußische Empfangsgebäude ist jetzt im Katalog zu finden: Preußischer Bahnhof (Einzelteile): 07139CCE-3ABD-4430-AEB7-2A28B3444261 Preußischer Bahnhof (Hauptgebäude): 4444B8E9-7A67-4E70-8B6E-CABC09B06D16 Preußischer Bahnhof (Nebengebäude): B038BC41-BB22-4F52-A2C1-EBB9FE75A872 Preußischer Bahnhof (Turm): FF02C0D9-DC39-4956-AA2F-70C2B6D13210 HG Brummi
Herman Posted September 5 Posted September 5 Hello @Roter Brummer On 8/7/2024 at 12:37 PM, Roter Brummer said: Preußischer Bahnhof (Turm): In a layout I'm working at I noticed that if you use "Stationsschild" that there are problems with reading the "g". ( and obvious also j,p,q,y ) In einem Layout, an dem ich gerade arbeite, ist mir aufgefallen, dass es bei der Verwendung von „Stationsschild“ Probleme mit dem Lesen des „g“ gibt. ( und offensichtlich auch j,p,q,y ) Kind regards, Herman
