Mehrere DKW über EV steuern


Empfohlene Beiträge

Hallo Zusammen,

für mich eine Problem, für unsere Spezialisten wahrscheinlich nicht einmal überlegenswert. Eine von @Hawkeye mit den neuen Antrieben von @BahnLand ausgestattete DKW verfügt quasi über 4 Weichenantriebe (Weichen). Beim Schalten der Weiche werden also für den korrekten Fahrweg mehrere Antriebe in die richtige Stellung gebracht. Das Ganze geschieht über das GBS. So weit so gut. Bei einer Weiche habe ich auch keine Probleme, dies über die EV (anfängerhaft) zu lösen. Bei 30 und mehr DKWs wird es umständlicher, unübersichtlicher und wohl auch unnützer.

Meine Frage: Wie kann ich es hinbekommen, dass jedesmal, wenn eine Weiche schaltet, auf eine Routine zugegriffen wird, die nur einmal in der Ev vorhanden ist, aber die Weiche (4 Antriebe richtig schaltet.

VG Rainer




Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 42 Minuten schrieb rainer.kreuzer:

4 Weichenantriebe

sind nebenbei bemerkt nicht vorbildgerecht. Bei einer DKW werden die beiden Zungenpaare je Weichenseite von einem gemeinsamen Antrieb bewegt und es gibt nur ein (gerades) Gestänge, das über beide Stränge reicht. Siehe z.B. hier. Das kann man mit @BahnLands Weichenantrieb nicht nachbilden.

Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 2 Stunden schrieb rainer.kreuzer:

Eine von Hawkeye mit den neuen Antrieben von BahnLand ausgestattete DKW verfügt quasi über 4 Weichenantriebe (Weichen).

Hallo Rainer,

der Bausatz diente nur als Versuch, um die animierten Zungen auch einzeln schalten zu können. Die fertigen DKW im MBS, die nur aus einem Bauteil bestehen, haben 4 Schaltmöglichkeiten (0-3),die animierten Weichenzungen aber nur zwei. Eine Schaltung über GBS habe ich bisher gar nicht vor gehabt bzw. versucht. Weichen werden über Fahrstraßen automatisch gestellt, deshalb die Konstruktion der DKW mit den beweglichen Weichenzungen aus vier einzelnen Weichen.


vor einer Stunde schrieb Phrontistes:

sind nebenbei bemerkt nicht vorbildgerecht. Bei einer DKW werden die beiden Zungenpaare je Weichenseite von einem gemeinsamen Antrieb bewegt und es gibt nur ein (gerades) Gestänge, das über beide Stränge reicht. Siehe z.B. hier. Das kann man mit BahnLands Weichenantrieb nicht nachbilden.

Danke @Phrontistes, dieses Bild war meine Vorlage. 😁

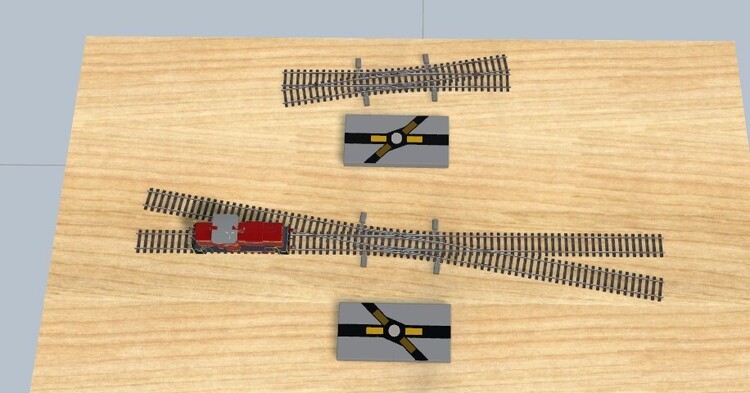

Eine Möglichkeit gibt es aber schon, die animierten Weichenzungen von @BahnLand auch als DKW darzustellen.

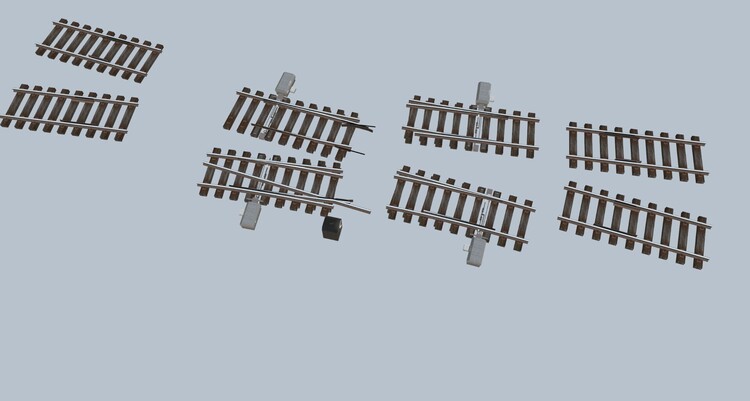

wenn man die DWK in zwei Weichen über die Diagonale baut. Dann braucht es auch nur zwei Antriebskästen.
Leider folgen die Schwellen im MBS immer dem Gleisverlauf, so das die Gestänge schief eingebaut werden müssen. Und das sieht leider auch nicht gut aus.

VG,

Hawkeye

Bearbeitet von Hawkeye
Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 45 Minuten schrieb Hawkeye:

Hallo Rainer,

Nochmal, benutzte Fahrstraßen. Weichen werden bei Aktivierung einer Fahrstraße automatisch für die gewählte Route gestellt. Dann brauchst du keine EV zum Schalten der einzelnen Weichen.

VG,

Hawkeye

Hallo Hawkeye,

ich habe an anderer Stelle ein gleiches Problem, das ich auf diese Weise lösen könnte. Die Geschichte mit der Weiche ist davon unabhängig, obwohl eine "echte DKW" das System wohl aufwerten würde. Vielleicht beschäftigt sich ja in Zukunft jemand damit. Die Weichenantrieb von @BahnLand sind ja schon eine enorme Aufwertung, denke ich.



VG Rainer

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo,

es ist zwar kein vorbildorientiertes Gleis, aber die Weichenzungen und der Stellmechanismus sind animiert und Bestandteil des Gesamtmodells.

Prinzipiell funktioniert so etwas also. Nachteil: eine solche Weiche kann durch den Nutzer nicht mehr modifiziert werden.

Zu finden im Set "BillerBahn".

HG
Brummi

Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 4 Stunden schrieb rainer.kreuzer:

Meine Frage: Wie kann ich es hinbekommen, dass jedesmal, wenn eine Weiche schaltet, auf eine Routine zugegriffen wird, die nur einmal in der Ev vorhanden ist, aber die Weiche (4 Antriebe richtig schaltet.

Hallo Rainer,

ok, dann hier mal eine EV-Steuerung für jeweils eine rechtskreuzende und linkskreuzende DKW. Diese können beliebig oft kopiert (immer die ganze Gruppe!) werden.

Jetzt aber nur über den Schalter im GBS schalten, nicht direkt an den Weichen! Sonst funktioniert es nicht, da die Weichen über Variablen im Schalter und die EV gesteuert werden. Das funktioniert aber nicht wie eine Verbindung, bei der sich Objekte gegenseitig schalten lassen.


DKW über GBS gesteuert.mbp

VG,

Hawkeye

Link zu diesem Kommentar
Auf anderen Seiten teilen

Nachtrag:

Das Problem ist die leider nicht vorbildgetreue Darstellung der Schwellen im Weichenbereich bei MBS.
Bei einer "echten" DKW liegen die Schwellen so, daß die Zungenpaare (linker und rechter Gleisstrang) direkt durch ein gerades Gestänge, und damit auch nur einem Antrieb auf nur einer Seite, angesteuert werden. So wie in meinem Video angedeutet.

Ich habe ein sehr gutes Bild (der Tillig DKW) gefunden, das ich hier aber wohl aus Copyright-Gründen nicht zeige, sondern nur den Link.
https://images.schulze-modellbau.de/2021/03/85390.jpg

Gruß

Andreas

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo,

vor 4 Stunden schrieb Roter Brummer:

Prinzipiell funktioniert so etwas also. Nachteil: eine solche Weiche kann durch den Nutzer nicht mehr modifiziert werden.

51BeweglicheWeichenzungenundWeichenantriebebeiKreuzungsweichen.thumb.jpg.a04f7ae40adb11853de4eaf826130b76.jpg

Man kann die animierten Weichenzungen und Weichenantriebe auch direkt auf die Kreuzungsweichen des Online-Katalogs anwenden, ohne diese wie hier in Einzel-Weichen zerlegen zu müssen. Wie @Hawkeye bereits dort beschrieben hat, kann man alle betroffenen Kreuzungsweichen über ein Schlagwort ansprechen und dann über den "Auslöser" und über Objektvariablen verlinkte Teilobjekte (wie z.B. die Weichenantriebe und animierten Weichenzungen) ansprechen. Dann genügt eine Ereignisdefinition, die auf alle diese Kreuzungsweichen angewendet werden kann.

52Doppel-WeichenantriebbeiKreuzungsweichen.thumb.jpg.5b7630c5912fccbf6477be425aa1f7a7.jpg

Im beiliegenden Beispiel ist die Animation der Weichenstellung annähernd so realisiert wie bei @AndreasWB hier beschrieben. Jedoch besteht das hier gezeigte (leider im Knick) "durchgehende" Gestänge aus zwei Modellen des Weichenantriebs, wobei ein Antriebskasten und alle "inneren" Abdeckungen ausgeblendet wurden. Diese Konfiguration ist zusammen mit den "angeschlossenen" Weichenzungen eine "Schalteinheit" und existiert zweimal, nämlich jeweils an jedem Ende der Kreuzungsweiche, zuständig für die dortigen beiden Zweiggleise. Im oberen Teil des Bildes ist die Konfiguration für eine Kreuzungsweiche mit innenliegenden Zungen, im unteren Bildteil für eine solche mit außenliegenden Zungen (eine sogenannte Baeseler-Kreuzungsweiche) abgebildet.

Ich habe hier für alle Weichenantriebe und Weichenzungen jeweils Variationen für Rechtsweichen verwendet. Hierdurch werden alle Teile bei derselben "Signalstellung" immer in die gleiche Richtung bewegt. Deshalb kann man bei jeder Konfiguration die Weichenzungen und den Weichenantrieb ohne Kasten mit jenem mit Kasten verbinden, so dass eine Umschaltung dieses einen Weichenantriebs gleichzeitig die Umschaltung auch des anderen Weichenantriebs und der verbundenen Weichenzungen bewirkt.


Richtet man nun für jede zu berücksichtigende Kreuzungsweiche ein Schlagwort (hier wie beim Beispiel von @Hawkeye "DKW") und mittels einer Objektvariable für die  beiden Weichenantriebe mit Kasten in der "vorderen" und "hinteren" Konfiguration jeweils einen "Link" ein, so können bei der Umschaltung der Kreuzungsweiche mittels der nachfolgenden Ereignisdefinition alle Antriebe und Weichenzungen mit umgestellt werden.


Diese Ereignisdefinition existiert nur einmal, wird aber bei der Umschaltung jeder Kreuzungsweiche angestoßen, welche das Schlagwort DKW besitzt.

Animierte Kreuzungsweichen.mbp

Die in der obigen Demo gezeigten Kreuzungsweichen stammen aus der Kategorie "Verkehrswege\Gleise\Vorbild-orientiert\Normalspur 1435 mm" und wurden wie hier beschrieben mit Einzelschienen bestückt, um die beweglichen Weichenzungen besser wirken zu lassen. Als Weichensignal können sowohl die Modelle von @seehund  als auch jenes von Brummi verwendet werden.

Viele Grüße
BahnLand

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo Zusammen,

Die Lösung mit dem Schlagwort hatte ich auch. Mir fehlte nur die Geschichte, alle Weichen zu "verallgemeinern", wenn Ihr wisst,  was ich meine. Ich finde es nur schade, dass die n o r m a le n  Weichen jetzt so aufgewertet werden können, der Aufwand für die Dkw oder Dreiwegweiche größer ist. Im Übrigen ist das Ganze hier ein schönes Miteinander und ich möchte mich an dieser Stelle für die vielen Hilfestellungen bedanken, auch wenn ich nicht annähernd alle meine Vorstellungen umsetzen werde können. Vielleicht kann man hier im Forum ein Thema Codeschnipsel oder gesammelter EV-Code einrichten.

VG, Rainer

Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 15 Stunden schrieb AndreasWB:

Das Problem ist die leider nicht vorbildgetreue Darstellung der Schwellen im Weichenbereich bei MBS.

Ich hatte da vor einiger Zeit schon mal was gemacht:

https://community.3d-modellbahn.de/forums/topic/7845-darstellung-von-weichen/?do=findComment&comment=101143

Das Ergebnis sieht dann so aus:


Unbestritten ist das mit einem erheblichen Mehraufwand verbunden, lässt sich aber auch bei Kreuzungsweichen realisieren.

HG
Brummi
