Hallo,

nachdem ich mich auf Grund von diesem Thema damit beschäftigt habe, wie man mit Portalen Treppen steigen kann hier noch eine kleine Doku wie ich es gemacht habe...

Die Treppe hat 22 Stufen (Stufenhöhe 0,2m, Trittbreite 0,3m)

Vorbereitung:
2 Portale mit dazugehörigen Spuren. Die Spur unten hat eine Länge vom 0.3m die Spur oben von 0.25m (abgeleitet von der Trittbreite)
Die Spur oben ist um 0.05m kürzer. (Dies ist der Abstand der beiden Portale der Grundgruppe -> näheres dazu im Verlauf der Doku...)

Wichtig: Die beiden Portale müssen miteinander verbunden sein!

Die Spur oben soweit bewegen, daß sie mit der Spur unten einrastet (seit V9 wird die Verknüpfung vom Portal zur Spur automatisch gesetzt, so daß das Portal mit geht)

Aus den beiden Portalen und der Spur oben eine Gruppe bilden.

Durch das Zusammenführen der beiden Spuren, kann es sein, daß die Verknüpfungen nicht mehr stimmen.

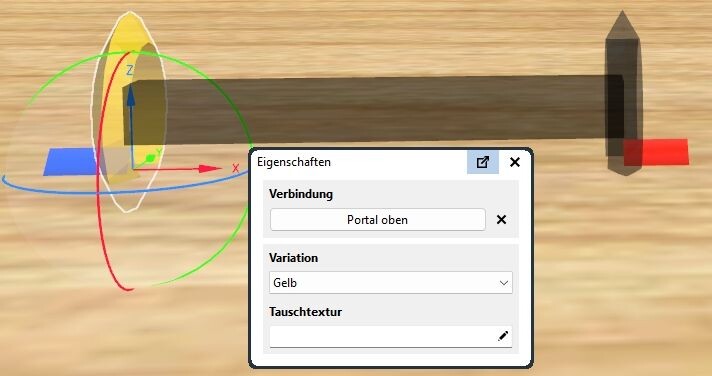

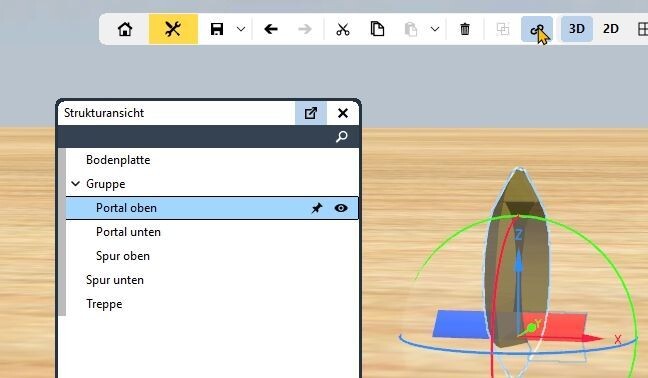

Deshalb überprüfen daß Portal oben mit der Spur oben verknüpft ist und Portal unten nicht (!) mit Spur oben verknüpft ist...

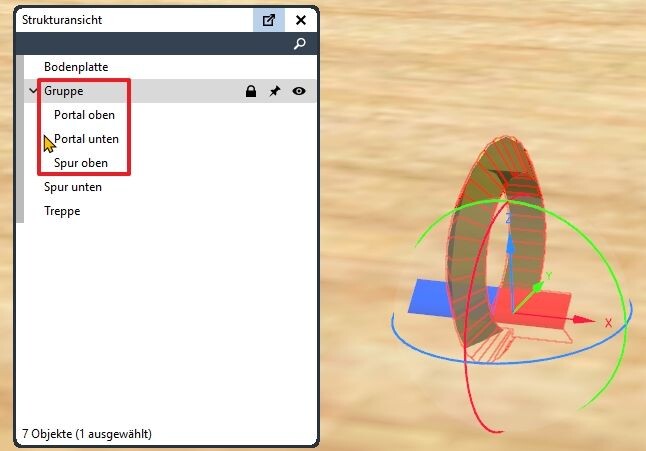

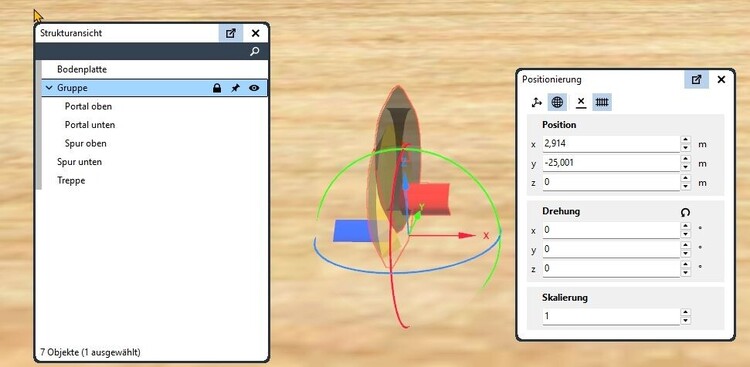

Hinweis: Da es sich um eine Gruppe handelt, können die Einzelkomponenten nur noch in der Strukturansicht (F3) ausgewählt werden.

... gegebenenfalls die Verknüpfungen auflösen und neu setzen.

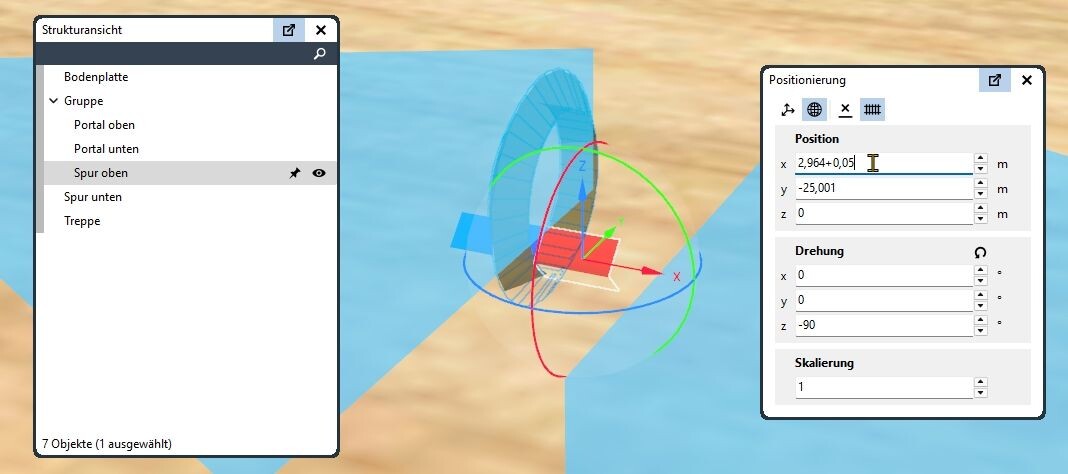

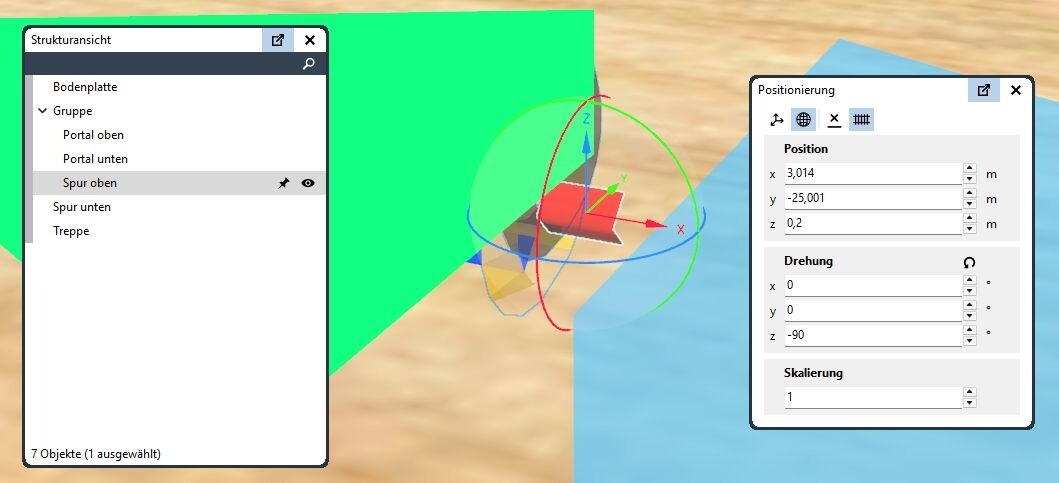

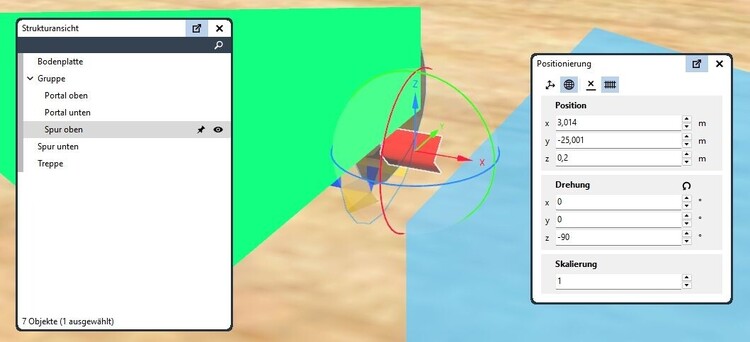

Nun die Spur oben markieren und die Position in x um 0.05m verschieben (die Eingabe von +0.05 ist möglich !)
(Dies ist der Abstand der beiden Portale um den die Spur oben kürzer ist.)

... Dann die Spur oben um 0.2m (Stufenhöhe) nach oben verschieben...

So sollte es dann aussehen...

Nun die Gruppe markieren...

und mit Strg+D (oder per Rechtsklick) Duplizieren...

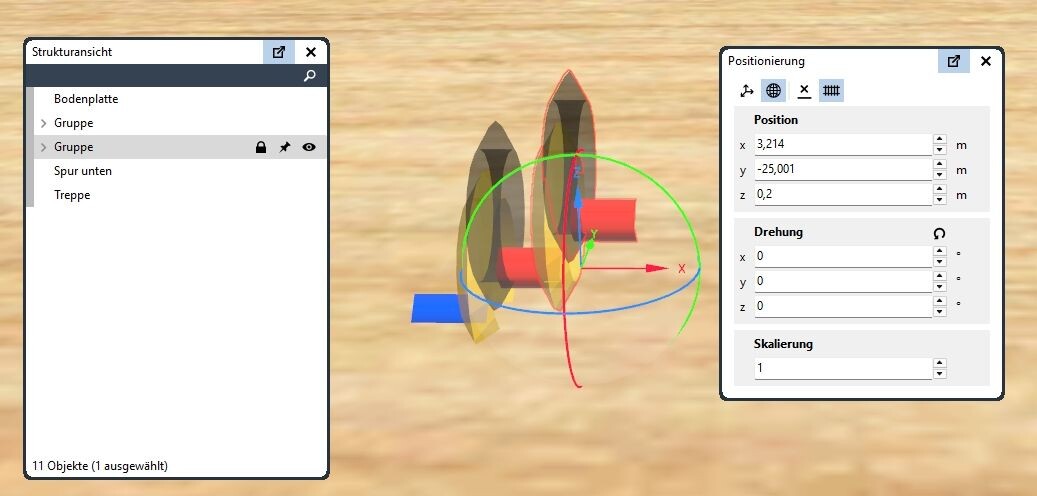

Das Duplikat in x um 0.3m (Trittbreite) und in z um 0.2m (Stufenhöhe) verschieben...


Beide Gruppen auswählen und duplizieren...

Die Auswahl nun in x um 0.6m (2 x Trittbreite) und in z um 0.4m (2 x Stufenhöhe) verschieben...

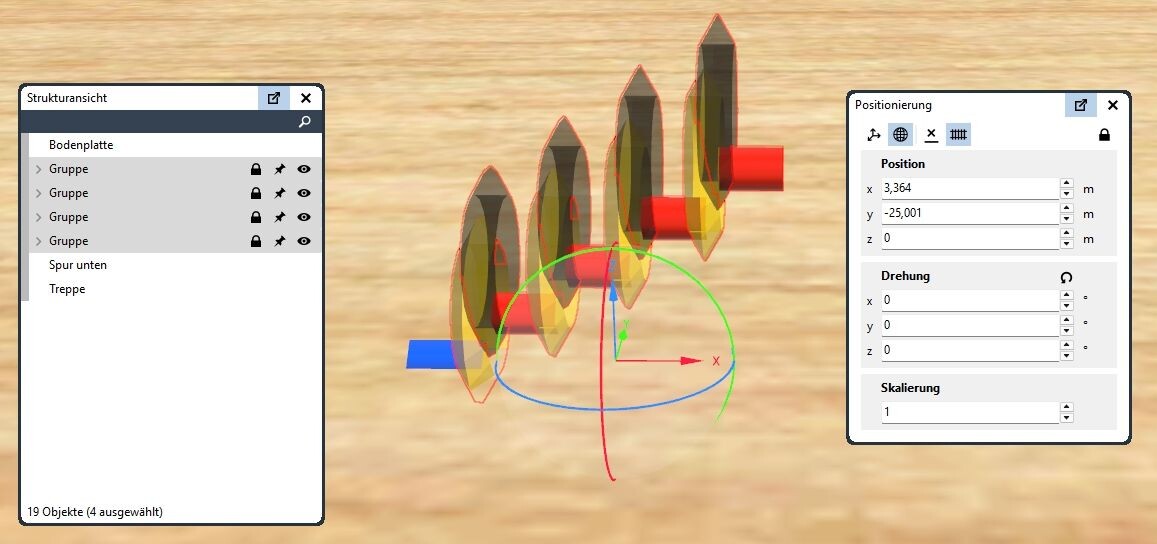

Dann die 4 Gruppen auswählen und duplizieren...

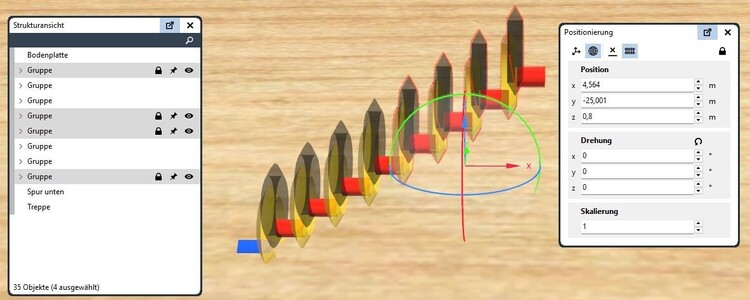

... und in x um 1.2m (4 x Trittbreite) und in z um 0.8m (4 x Stufenhöhe) verschieben...

...........

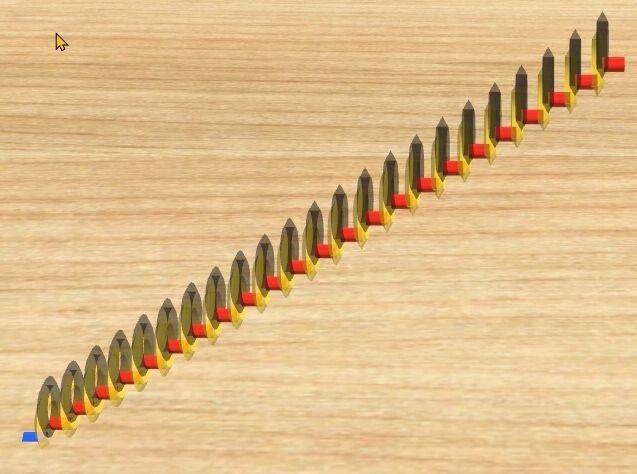

Solange mit Duplizieren und Verschieben fortfahren, bis die nötige Anzahl von Gruppen erreicht ist...

Dann aus allen Gruppen und der Spur unten eine Gruppe bilden...

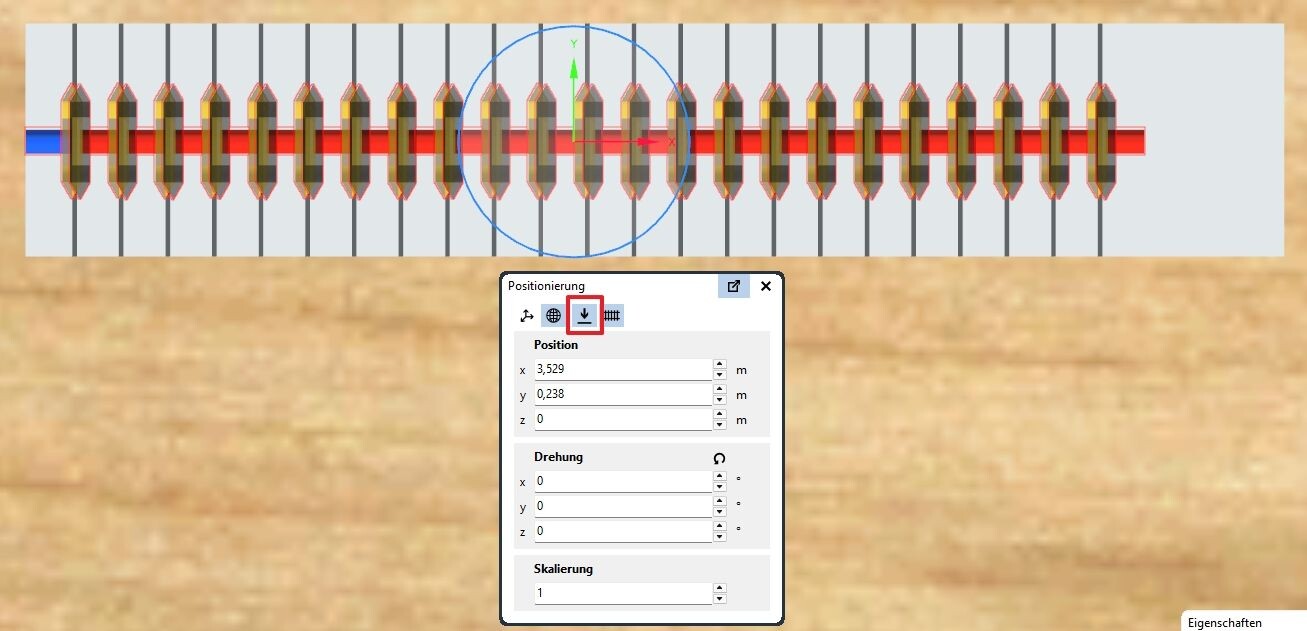

Diese Gruppe dann auf der Treppe platzieren...
(... darauf achten, daß nicht Höhenanpassung Stapel aktiviert ist !)

In der Technischen Ansicht noch einmal überprüfen ob alle Verbindungen vorhanden sind...

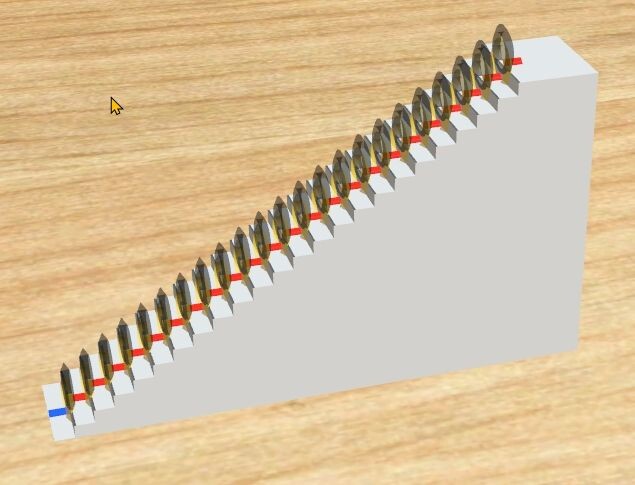

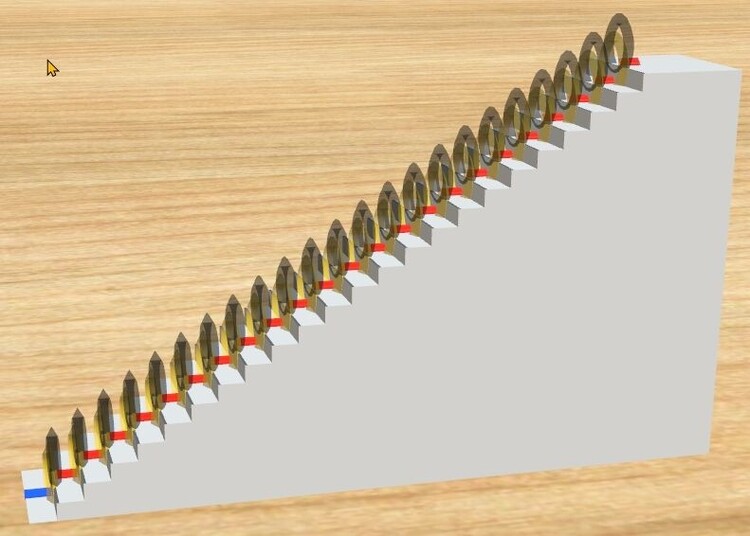

Und das ist das Ergebnis...

Gruß
EASY

Bearbeitet 12. August12. Aug von EASY

Hallo,

aus Spaß an der Freude, habe ich noch ein Projekt gemacht, mit dem die Anordnung der Portale mittels EV erfolgt.

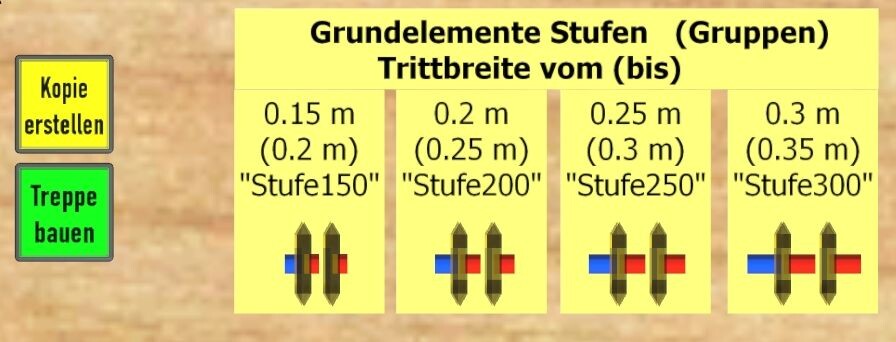

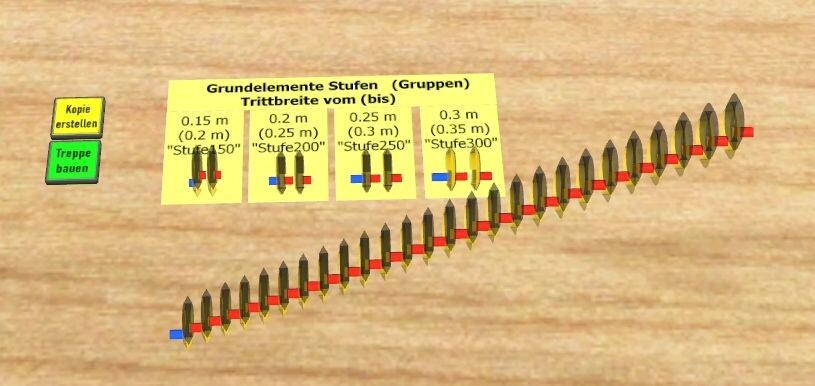

So sieht die Oberfläche aus...
Es gibt verschiedene Grundelemente für Bereiche von der Trittbreite...

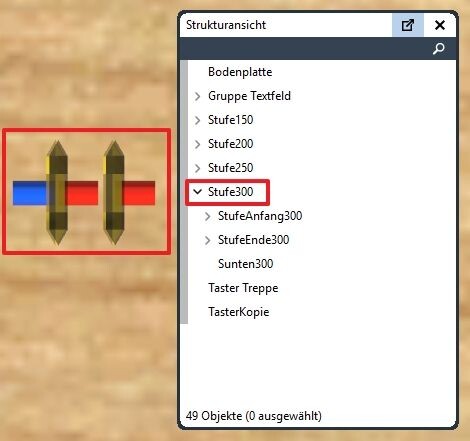

So sieht es in der Strukturansicht aus. Jedes Grundelement besteht aus 3 Unterelementen.
Der Text z.B. "Stufe300" gibt das Schlagwort an, mit dem in der EV gearbeitet wird...

Für z.B. eine Trittbreite von 0.3 m dieses Element auswählen...

Dann mit Strg+C eine Kopie erstellen... (wird weiter unten erklärt warum...)

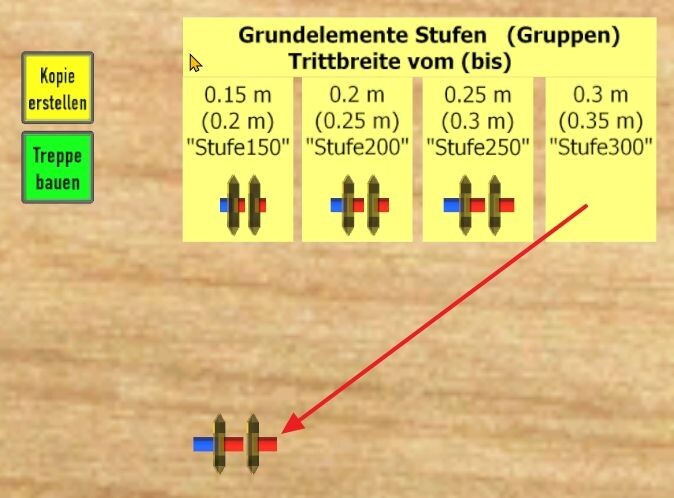

... und das Element an die gewünschte Stelle ziehen... (die Lücke in der Reihe der Grundelemente bleibe erst einmal bestehen!)

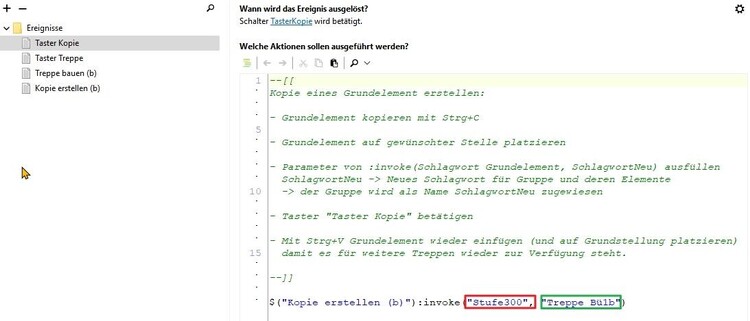

Beim Ereignis "Taster Kopie" hier das Schlagwort der Gruppe und ein neues Schlagwort eingeben...

Strukturansicht vor Betätigen Taster Kopie...

... und nach Betätigen von Taster Kopie...

Die Gruppe hat den Namen (und das Schlagwort) von SchlagwortNeu übernommen.

Mit Strg+V die ursprüngliche Gruppe wieder einfügen und platzieren.

Somit ist die Reihe der Grundelemente wieder vollständig für den Bau weiterer Treppen.

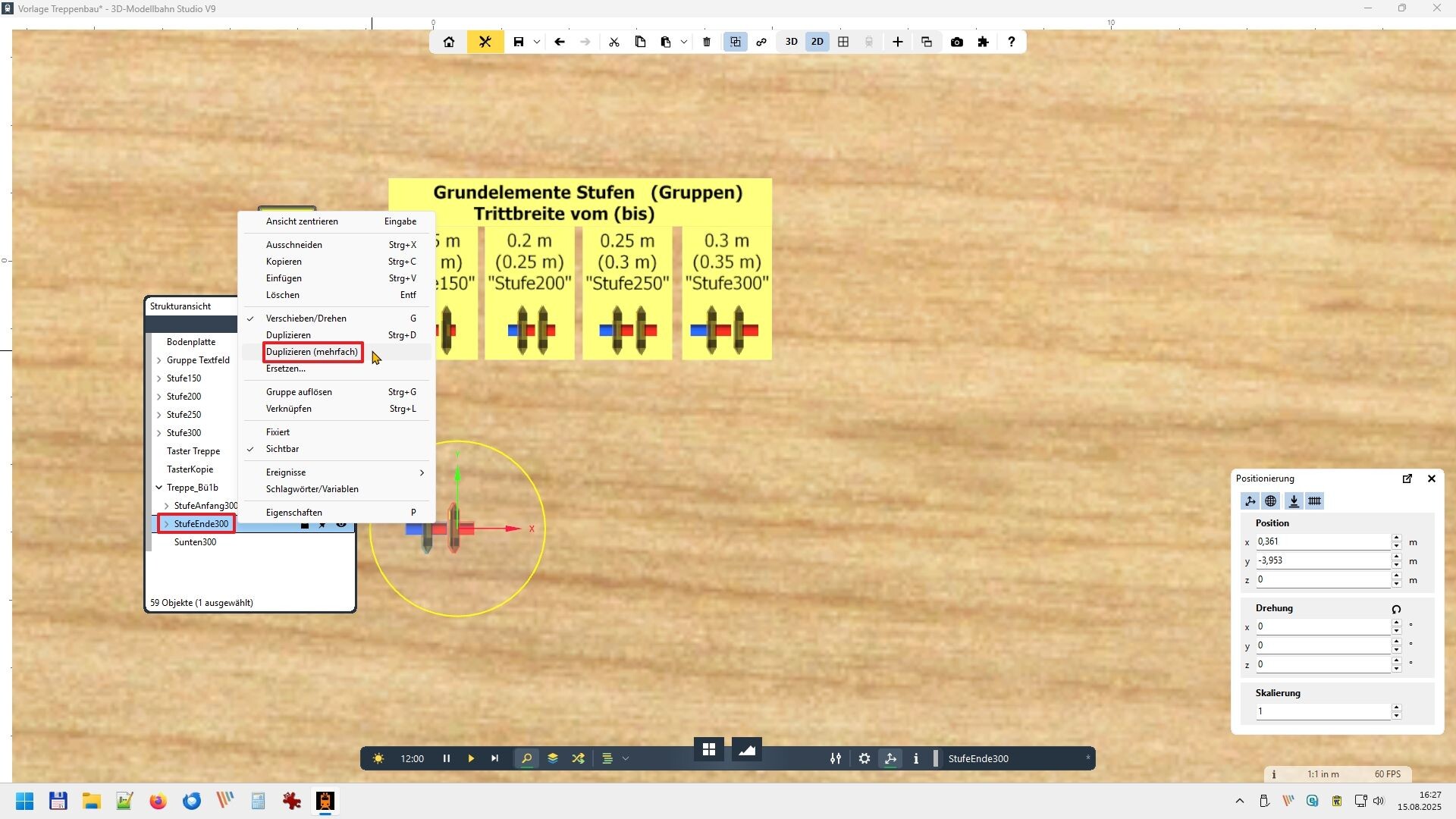

Um die neue Treppe um weitere Stufen zu erweitern in der Strukturansicht der neuen Gruppe "StufeEndexxx" markieren und mit Rechtsklick "Duplizieren (mehrfach)" auswählen..

... die Lage, wie die Duplikate platziert sind spielt keine Rolle...

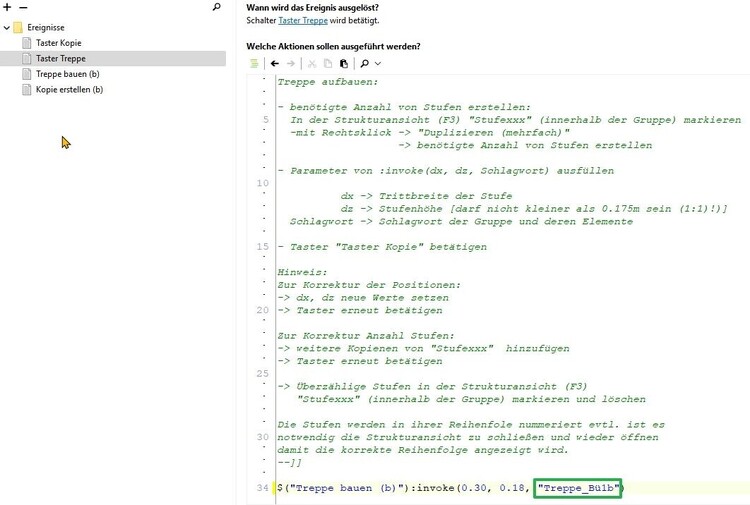

Im Ereignis "Taster Treppe" die Parameter dx (Trittbreite), dz (Stufenhöhe) und Schlagwort eintragen...

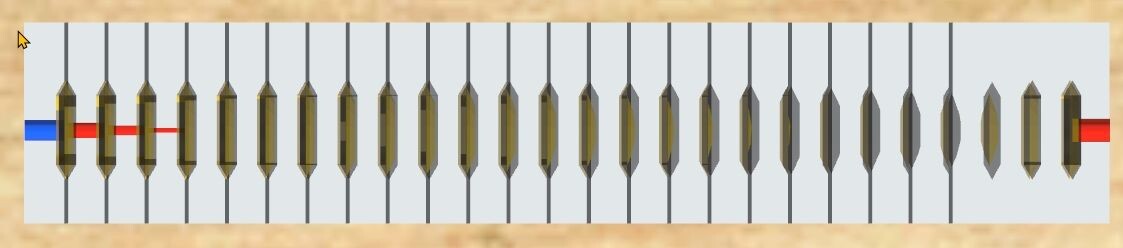

Nach Betätigen von "Treppe Bauen" sieht es dann so aus...

... Die einzelnen Stufen werden in der Gruppe durchnummeriert.

Die Ansicht mit einer Modelltreppe zeigt, daß zwar die Trittbreite stimmt...

...aber die Stufenhöhe zu klein ist und zu viele Stufen vorhanden sind...

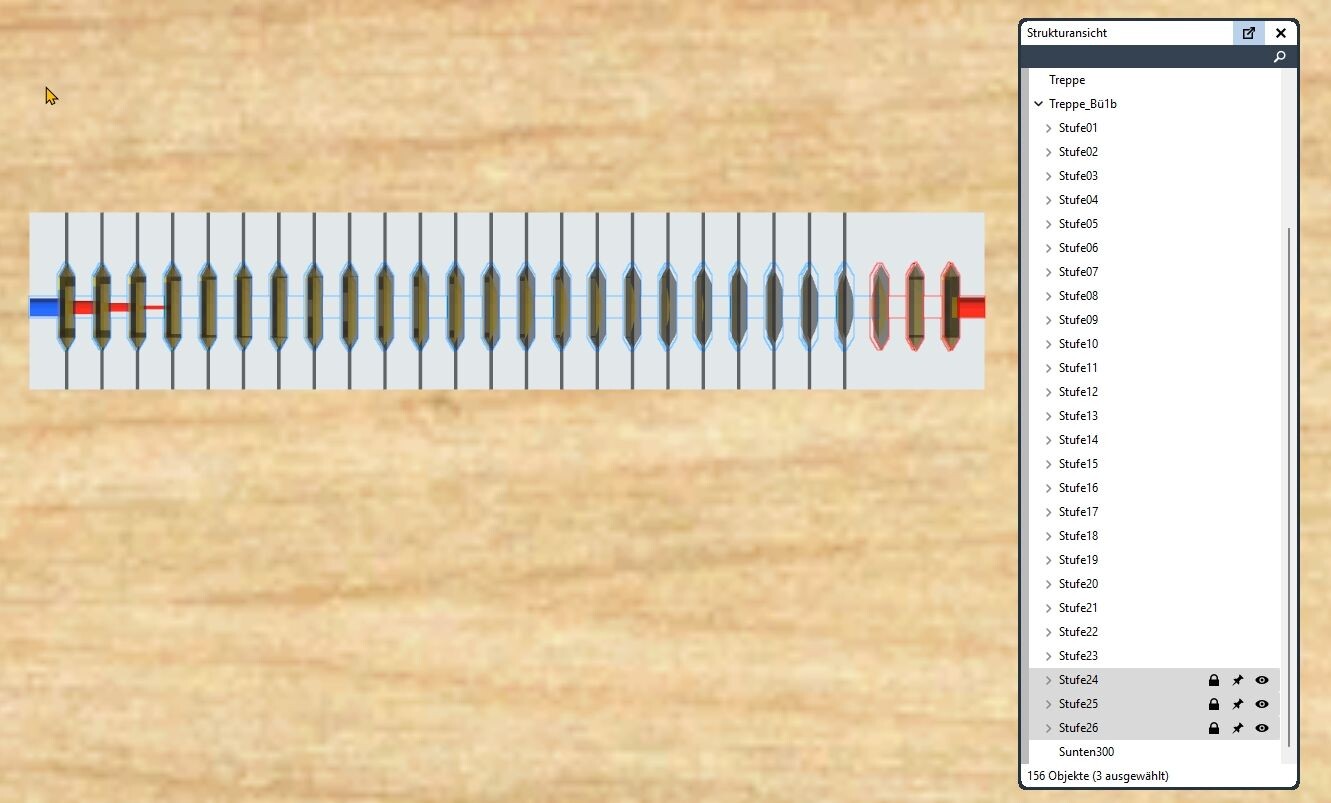

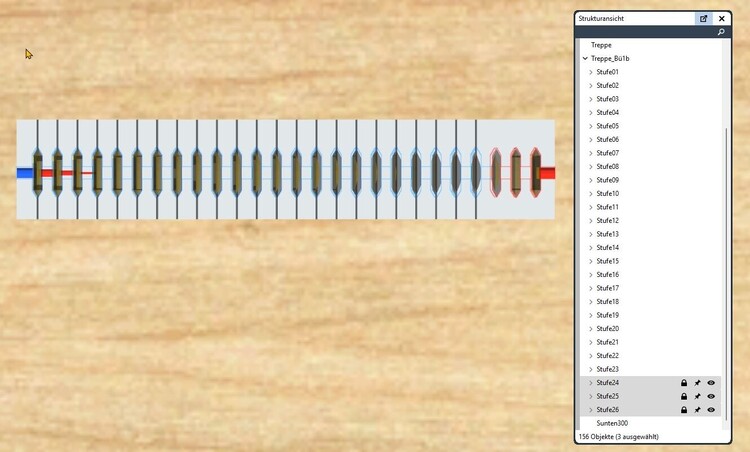

Überschüssige Stufen durch markieren in der Strukturansicht löschen...

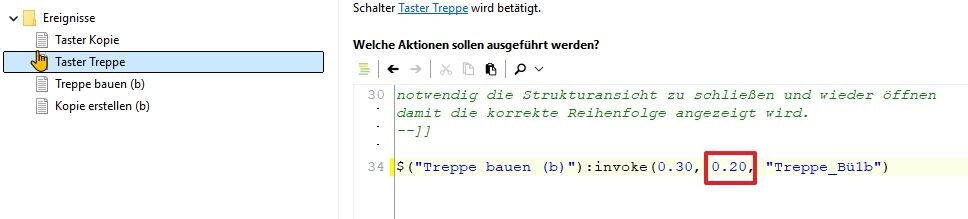

Für die Korrektur der Stufenhöhe dx im Ereignis korrigieren (von 0.18 auf 0.2)...

Nach Betätigen von "Treppe Bauen"...

...stimmt die Treppe.

Durch diese (einfache) Korrekturmöglichkeit muß die Treppenkonstruktion nicht auf Anhieb passen oder es können Varianten schnell ausprobiert werden.

Hier noch das Projekt zum ausprobieren...
Treppenbau mit Portalen mit EV.mbp

Gruß
EASY

Bearbeitet 16. August16. Aug von EASY
Projektdatei ausgetauscht

Hallo @EASY,

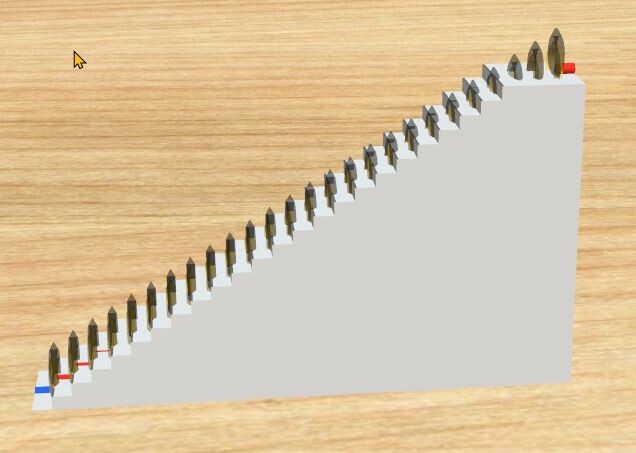

bei mir sieht die Treppe aus dem Beispielsprojekt so aus:

Hallo,

vor 3 Stunden schrieb Phrontistes:

bei mir sieht die Treppe aus dem Beispielsprojekt so aus:

... so ist das mit den eigenen (Test-) Modellen, Ich habe die Treppe als Entwurf hochgeladen, dann klappt es zumindest für die nächsten 30 Tage...

Die Projektdatei oben habe ich auch noch ausgetauscht.
dx und dz können nun auch negative Werte annehmen (für Treppe nach links bzw. von oben nach unten)

Gruß
EASY

Bearbeitet 16. August16. Aug von EASY

Hallo,

mal eine Frage, warum muß das so kompliziert sein? Kann man die "Menschen" nicht einfach so konstruieren daß sie immer senkrecht laufen?

Mfg

vor 8 Minuten schrieb Kaffeeschluerfer:

Kann man die "Menschen" nicht einfach so konstruieren daß sie immer senkrecht laufen?

Der Konstrukteur hat aktuell darauf keinen Einfluss, aber ich verfolge das Thema und plane für die nächste Version eine Erweiterung, weil das Thema z.B. auch bei hängenden Gondeln usw. immer wieder aufkommt.

Hallo Neo, wenn es dir gelingt die Menschen immer senkrecht gehen zu lassen, wäre es der Preis für ein Update alleine wert.

SG Rotti

Hallo,

Am 28.8.2025 um 12:43 schrieb Neo:

weil das Thema z.B. auch bei hängenden Gondeln usw. immer wieder aufkommt.

... ich habe dazu bei mir noch ein Versuchsprojekt von 2017 entdeckt (leider nicht mehr lauffähig, da nicht mehr alle Teile verfügbar)

... freue mich auf die nächste Version

Gruß
EASY

Moin @Neo ,

das würde mich sehr freuen. Dann würden die Seilbahngondeln endlich problemlos senkrecht am Seil hängen.

Könnte man mit der Funktion auch ein Kettenkarussell vorbildgerecht betreiben?

Lieben Gruß

Spurwechsel

vor 10 Stunden schrieb Spurwechsel:

Könnte man mit der Funktion auch ein Kettenkarussell vorbildgerecht betreiben?

Ein Kettenkarussel kannst du heute schon bauen und animieren. Bei den Menschen oder Gondeln geht es darum, dass sie sich an einer "externen" Achse orientieren, unabhängig ihres eigenen Koordinatensystems.
