Gizmo nicht korrekt versetzt


MarkoP

Empfohlene Beiträge

Hallo,

ich bin derzeit dabei mir einige Modulbausteine für einen Hausbau aus Grundkörpern zu basteln.
Dazu habe ich auch Fenster und Türen erstellt. Diese Module sind mit Andockpunkten ausgestattet.
So können diese schnell an die ebenfalls mit Andockpunkten ausgestatteten Wandelemente platziert werden.
Es gibt sowohl Mittig als auch Unmittig positionierte Fenster und Türen.

Bei einer Unmittigen Tür liegt der Kontaktpunkt seitlich neben der Türmitte. Wenn man diesen Andockpunkt mittig unter die Tür verschiebt wird das Gizmo nicht in die Türmitte verschoben. Das Gizmo verschiebt sich zwar Richtung Tür, aber bleibt außerhalb der Mitte. Erst wenn man die Gruppe (Tür + Andockpunkt) auflöst und neuerstellt, wird das Gizmo richtig angezeigt.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo,

Zitat
vor 2 Stunden schrieb MarkoP:

Das Gizmo verschiebt sich zwar Richtung Tür, aber bleibt außerhalb der Mitte

.... mich irritiert mehr dieser Fall... wenn ich ein Element innerhalb einer Gruppe verschiebe, bleibt (bei mir) die Gizmo-Position erhalten... was mir auch logisch erscheint, da es die Position beim Erstellen der Gruppe darstellt...

Gruß
EASY

Link zu diesem Kommentar
Auf anderen Seiten teilen

Finde ich gleichermaßen unlogisch, da sich dadurch Situationen ergeben, wo der Nullpunkt (das Gizmo) des Objektes unter Umständen weit weg vom eigentlichen Objekt sein kann. Dadurch wird nicht nur das Verschieben und Drehen per Gizmo verhindert (weil es nicht mehr im Sichtfenster ist) sondern auch der Drehpunkt beeinflusst.

Logisch wäre, dass das Gizmo bei einer Änderung von Gruppierten Elementen bei jeder Veränderung den Mittelpunkt aller drei Achsen einnimmt.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Du arbeitest wahrscheinlich innerhalb der Gruppe. Solange das einzelne Objekt innerhalb der Gruppe bleibt, wird sich am Gruppengiszmo nichts ändern. Ist doch logisch --- oder ?

Falls ich dich mißverstanden habe, sorry...

HG, Henry

Link zu diesem Kommentar
Auf anderen Seiten teilen

Nein, korrekt verstanden. Verstehe nur nicht die Logik.
In allen Programmen die ich kenne, zeigt das Gizmo unabhängig ob es Teil einer Gruppe ist oder es sich um lose Objekte handelt immer den Nullpunkt der Objekte an. Daher zu deiner Frage ob das Logisch ist - Nein, ist es in meinen Augen absolut nicht.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Eine Gruppe umschreibt den Raum, der sich aus den äußersten Flächen ergibt und hat damit einen anderen Mittelpunkt wie die Mittelpunkte der markierten Einzelobjekte. Das sollte auch so bleiben und es ist absolut logisch. Bei absoluter Symmetrie in der Lage der Einzelobjekte ergibt sich auch der identische Gizmo, sonst nicht. 2 Quader (quadratisch, aber unterschiedlich hoch) auf gleiche grundfläche gestellt ergeben einzeln markiert ein Gizmo in mittiger z-Höhe, gruppiert ist der umspannte Raum gleich hoch wie der höhere Quader und damit der Gizmo auf dem höheren z-Wert; mathematisch absolut korrekt.

Gruß Michel, der N-Bahn-Bastler


Link zu diesem Kommentar
Auf anderen Seiten teilen

Das ist nicht das Problem. Soweit ist es wirklich logisch.

Was nicht logisch ist, dass wenn als Beispiel ein weit außenliegendes Gruppenobjekt löscht, das Gizmo nicht in den neuen Mittelpunkt gerückt wird.
Das Gizmo wird zwar verschoben, jedoch nicht auf den Mittelpunkt der Gruppe.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo MarkoP,

Zitat
vor 38 Minuten schrieb MarkoP:

Das Gizmo wird zwar verschoben, jedoch nicht auf den Mittelpunkt der Gruppe.

... das ist das, was ich immer noch nicht verstehe...

Wenn ich eine Gruppe mache...

.... und daraus ein Element entferne (rechter Quader)...

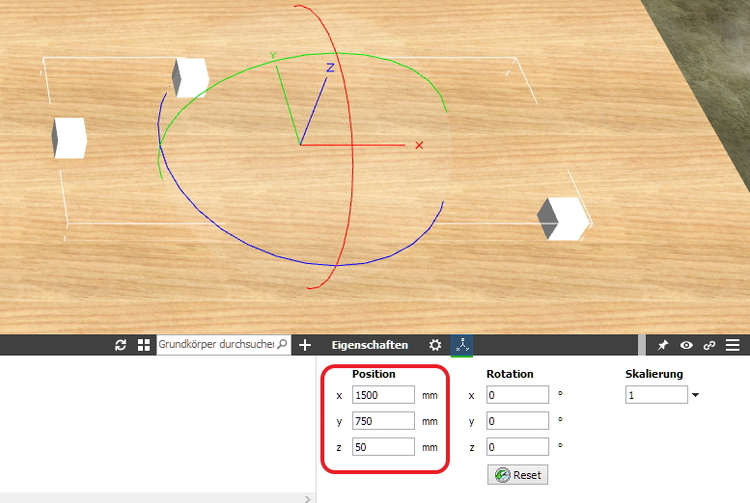

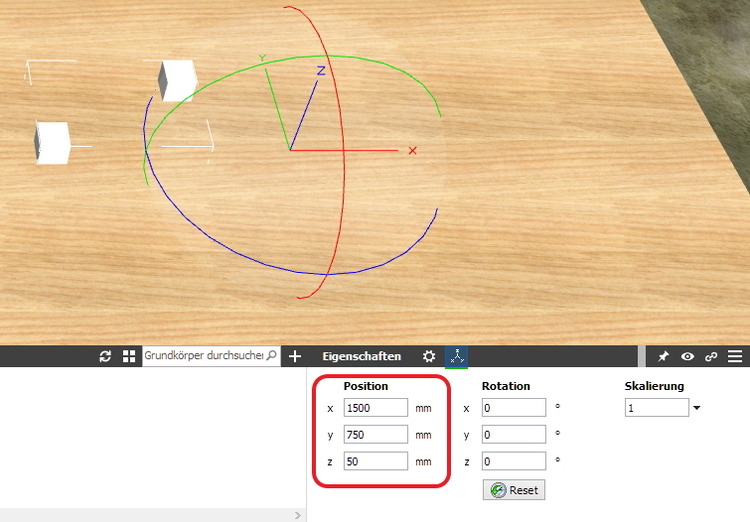

... dann bleibt bei mir die Position des Gizmo erhalten... und wird nicht (irgendwie) verschoben ( = [Mittelpunkt-] Position der Gruppe beim Erstellen)...

.... und Du hättest gerne das als Ergebnis:

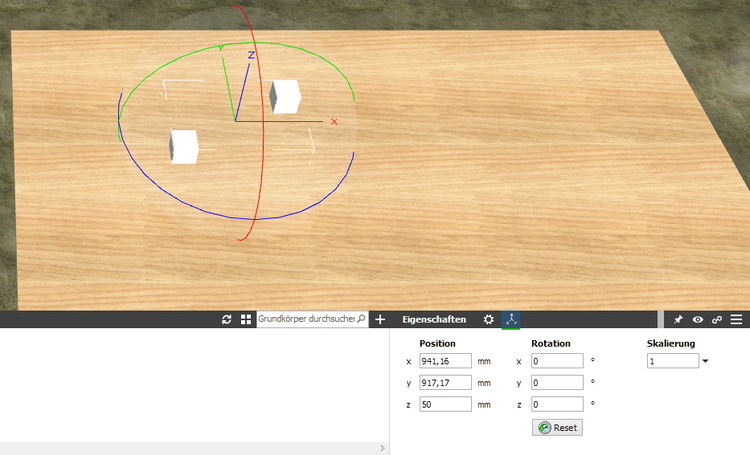

... ohne daß Du die Gruppe auflösen und neu bilden mußt.
