Zug überfährt bei Start der Anlage ein Haltesignal

[Hawkeye]

Hallo @Neo,

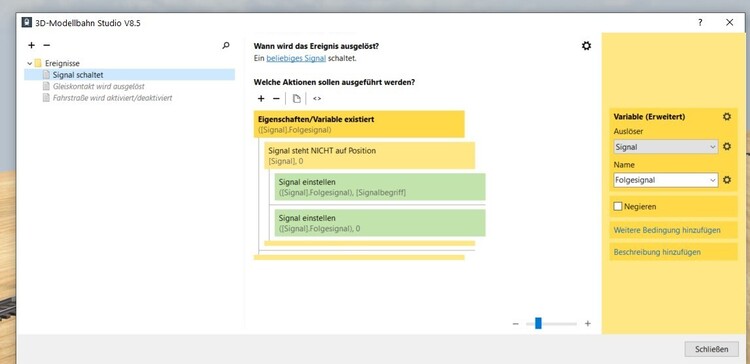

habe jetzt mal nach dem Laden der Beispielanlage ein Skript hinzugefügt, das die Einstellungen aller Signal-GK liest.

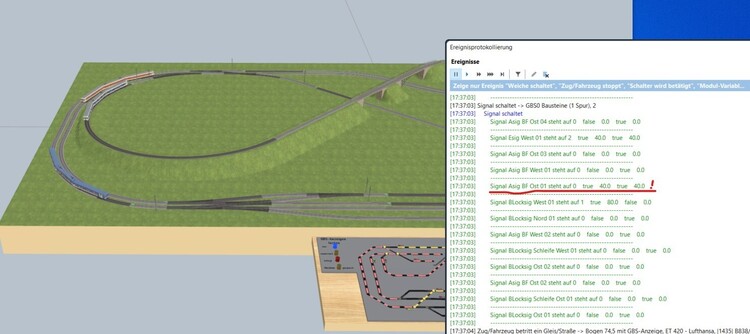

Für das Signal "Asig Bf Ost 01" sind im zugehörigen Gleiskontakt die Werte für "Hp2" hinterlegt.

Hierzu noch ein anderer Test.



Schaltet ein Signal, dann wird auch das Folgesignal umgeschaltet. Mit dem Unterschied, bei den Lichsignalen (ohne Animation) werden alle Signale (fast) gleichzeitig geschaltet. Bei Formsignalen schaltet ein nachfolgendes Formsignale erst um, wenn die Animation des gerade schaltenden Formsignals  abgelaufen ist.

Hier ist der Einfluss der Animationszeit besonders deutlich zu erkennen.

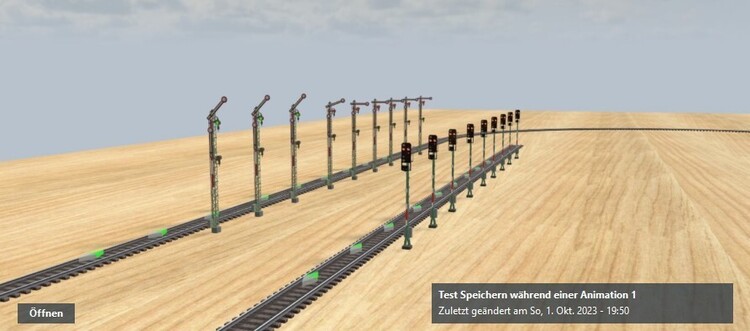

Test Signalumschaltung Vergleich Formsignal Lichtsignal.mbp



VG,

Hawkeye

[Goetz]

vor 2 Stunden schrieb Hawkeye:

Hier ist der Einfluss der Animationszeit besonders deutlich zu erkennen.

Und mit dieser Testanlage kann ich deine Frage beantworten:

vor 6 Stunden schrieb Hawkeye:

Wenn innerhalb der Ausführung einer Animation eine Anlage gespeichert wird, wird denn dann die Animation nach dem Neuladen fortgesetzt, oder direkt an das Ende der Animation gesetzt?

Die Animation wird nicht fortgesetzt!

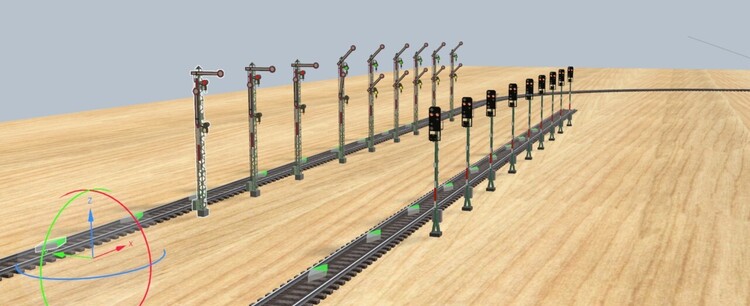

Ich habe mit deiner Anlage das erste Flügelsignal links umgeschaltet, dann kurz abgewartet und die Anlage gespeichert, als das vierte Signal mitten in der Bewegung war.

Anschließend habe ich diese Testanlage neu geladen. Das vierte Signal stand sofort in der Stellung "Fahrt".
Der Impuls am Ende der Animation blieb aus und Signal 5 wurde nicht mehr umgeschaltet.

Das erklärt auch den Fehler auf deiner Anlage, bei der ein Signal mit Hp0 überfahren wird, weil der Zug hier Hp2 sieht.

Du hattest die richtige Vermutung, dass es am ungünstigen Moment für das Speichern der Anlage lag.



vor 7 Stunden schrieb Neo:

Werden die Werte denn korrekt geändert, wenn die Animation nach dem Laden zu Ende läuft und die neue Signalstellung erreicht ist?

Leider läuft die Animation nach Laden der Anlage nicht sauber weiter.
Ein Test mit V7 ergab, dass sich Signale dort genauso verhalten wie jetzt in V8.5.

Viele Grüße
Götz

Edited October 1, 2023 by Goetz
Ergänzungen

[Neo]

Vielen Dank für die Analyse, damit kann ich arbeiten und das Problem beheben.

Viele Grüße,

Neo

[Wüstenfuchs]

Hallo @Neo,

bei den versuch mit @Hawkeye Anlage ist mir noch Aufgefallen, wenn eine aktivierte Fahrstraße durch einen Manuellen Eingriff ungültig wird bleiben die Weichen nach dem auflösen der Fahrstraße verriegelt. Nur mal so zur Info, da man eigentlich ja keine Fahrstraße im Betrieb bearbeitet.

[Hawkeye]

Hallo @Wüstenfuchs,

vor 42 Minuten schrieb Wüstenfuchs:

wenn eine aktivierte Fahrstraße durch einen Manuellen Eingriff ungültig wird bleiben die Weichen nach dem auflösen der Fahrstraße verriegelt.

Richtig, das ist aber schon seit Einführung der Fahrstraßen so. Deshalb habe ich ja die Weichen mit den „gelben“ Lämpchen ausgerüstet.

Dadurch lassen sich die „gesperrten“ Weichen schnell identifizieren.

VG,

 Hawkeye

[Wüstenfuchs]

vor 3 Minuten schrieb Hawkeye:

Hallo Wüstenfuchs,

Richtig, das ist aber schon seit Einführung der Fahrstraßen so. Deshalb habe ich ja die Weichen mit den „gelben“ Lämpchen ausgerüstet.

Dadurch lassen sich die „gesperrten“ Weichen schnell identifizieren.

VG,

 Hawkeye

War mir noch nie Aufgefallen, da ich im Betrieb eigentlich keine Fahrstraßen mehr bearbeite.

Edited October 3, 2023 by Wüstenfuchs

[Phrontistes]

Hallo @Hawkeye,

vor 4 Minuten schrieb Hawkeye:

Deshalb habe ich ja die Weichen mit den „gelben“ Lämpchen ausgerüstet.

Kannst Du mal verraten, wie Du das genau machst? So kann man dieses (ärgerliche) Problem wenigstens schneller einkreisen.

Beste Grüße

Phrontistes

[Hawkeye]

vor 5 Minuten schrieb Phrontistes:

wie Du das genau machst?

Indem ich den Weichen ein Lämpchen verpasse, das dann leuchtet, wenn eine Weiche gesperrt ist.

Ist die Weiche nicht gesperrt, ist das Lämpchen aus.

Also ganz einfach.😉

VG,

Hawkeye

PS: Der Code ist doch in der Anlage im ersten Beitrag enthalten.

Edited October 3, 2023 by Hawkeye
