Baustellen-Ampel

[h.w.stein-info]

Hallo Modellbahner

Habe meine normale Ampelsteuerung von der Standardkreuzung die Ampeln heraus genommen die nicht vorhanden waren und entsprechend die Namen geändert . Wollte damit erreichen das ich damit eine Baustellen-Ampelanlage erreiche .

Misserfolg  .

Dann alles in der EV gelöscht und neu begonnen .

Ging dann so vor , daß ich die eine Ampel vornehme und dann die andere ( gegengesetzte) Ampel .

Mein Ziel war ein Phasenzuklus zureichen , wie folgt :

Ampel A

rot = 10 Sekunden ; rot/gelb = 1,5 Sekunden ; grün = 10 Sekunden ; gelb = 3 Sekunden

Ampel B

rot = 10 Sekunden ; rot/gelb = 1,5 Sekunden ; grün = 10 Sekunden ; gelb = 3 Sekunden

Der Starttakt ist ZUGINN = 0,3 Sekunden



Trotz eindeutigen Namen kommt meine Phasen durcheinander oder hängt .



Frage : Muss man den gesamten Zuklus aufaddieren , um eine Gegenphase zuerreichen ?    ; wie oben beschrieben

oder

Frage : Beide Ampeln in der Ereignis getrennt führen ?





Mein Ablauf den ich erreichte läuft so und so ist die EV nicht mit den Phasen eingetragen .

Ampel A                                       Ampel B

Start

rot                                               rot

rot/gelb                                       rot

grün                                            rot

gelb                                              gelb      oder    rot/gelb  oder  aus

rot                                               rot       manchmal sogar   grün

rot/gelb                                      rot/gelb

grün                                           grün

rot/gelb   oder gelb                    gelb

rot                                              rot



Ich hab den Überblick total verloren , wie das so zustanden kommt . Zum Schluß wenn alles richtig gelaufen wär , wollte ich durch einen Schalter die beiden Ampeln " blinkend gelb " umschalten können .

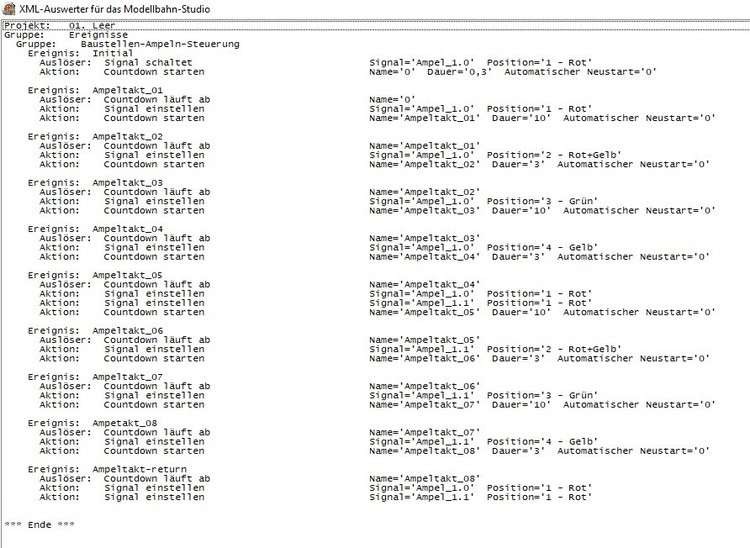

So ist die jetzige EV ....



Bitte um  Hilfe und im Voraus herzlichen Dank !

Viele Grüße

HnS  ,

[EASY]

Hallo Hans,

Wenn Du die Anzeigezeiten Ganzzahlig machst, dann kannst Du auch mit einem Timer (Takt 1 Sekunde ; durchlaufend) und einer Variablen die Du mit jedem Takt hochzählst arbeiten. (Für Nachkommastellen kannst Du den Timer auch auf 0.1 Sekunden setzen und kleiner hochzählen)... so brauchs Du nur die Variable auswerten und hast nicht für alles einzelne Timer.

 0 - rt - rt
 2 - rt/ge - rt
 4 - gn - rt
14 - ge - rt
16 - rt -rt
18 - rt - rt/ge
20 - rt - gn
30 - rt - ge
32 -> Variable auf 0 setzen

... und damit der Start nicht so lange dauert (Schalter umlegen) kannst Du ja als Anfangswert für die Vatiable den Wert 1 eintragen...

Schalterstellung "ein" -> Ampelbetrieb ; Schalterstellung "aus" -> mit einem 2. Timer blinken lassen...

... mal so als groben Vorschlag...

Gruß
EASY

[BahnLand]

Hallo Hans,

in der Definition "Ampeltakt_05" schaltest Du die "Ampel_1.0" auf Rot. Damit löst Du das Ereignis "Initial" aus. Deshalb laufen ab diesem Zeitpunkt die beiden Ampeln um 0,3 sec versetzt parallel.

Fazit:
Du darfst in der Definition "Initial" nicht den Auslöser "Ampel_1.0 schaltet auf Rot" verwenden!

Viele Grüße
BahnLand

P.S.:
Da Du in dem kompletten Zyklus die erste AMpel zweimal auf "Rot" schaltest (in der Mitte und am Ende), verdoppeln sich die Zyklen bei jedem Durchlauf (quasi parallele (leicht zeitversetzte) identische Countdown-Aufrufe und -Ereignisse). Dadurch werden die Ampelschaltungen mit der Zeit immer "wirrer".

Wenn Du stattdessen in der Definition "Ampeltakt-return" noch einen Countdown-Aufruf hinzufügst, und dessen Ablauf als Auslöser für das Ereignis "Initial" hernimmst, hast Du die Schleife wieder geschlossen. Diesen Countdown kannst Du dann auch mit dem Startschalter aufrufen. Zum Beenden der Schleife musst Du dann die Initilal-Ereignisdefinition deaktivieren.

Natürlich kannst Du insgesamt stattdessen auch die von EASY vorgeschlagene Lösungsmethode verwenden.

Bearbeitet 30. Oktober 2017 von BahnLand

[FriLu]

Hallo @

nur mal so auf die Schnelle...

Bauampel_mit_Variablensteuerung.mbp

Gruß ~ Lutz

Bearbeitet 30. Oktober 2017 von FriLu

[schlagerfuzzi1]

hallo frilu...das nenne ich eine sehr präzise aufgabe...extra gefällt mir...klasse gemacht.

..gruß schlagerfuzzi











[h.w.stein-info]

Hallo Lutz

Oh , ich glaube jetzt habe ich es begriffen , wie EASY auch geschrieben hatte .

Also durch den Takt der Ampel werden die Phasenschritte einzeln gezählt , ist der Phasenpunkt erreicht wird erst die Ampel entsprechend umgestellt . Das hatte ich in etwa verstanden auch wie EASY schrieb  , nur konnte ich mir diesen Schrittfolge nicht umsetzen . Hab mir selber ein Bein gestellt damit , daß ich das Ampeltakt und Phasen als einst gesehen hatte .



Wenn ich das so richtig geschrieben habe , bitte eine kurze Bestätigung .

Allen vielen Dank für den Zeitaufwand und Mühe !

Wär ich jetzt eine Frau gäbe es ein Küßchen  .



Vielen Grüße

HnS



[h.w.stein-info]

Hallo nochmal

Gerade fertig geschrieben und hochgeladen kam ein Gedanken .

So kann oder könnte ich auch die Ampel für eine Kreuzung vornehmen , wenn ich für links oder rechts Abbieger mit Ampel steuern möchte . Muss halt immer die Schritte vorher alle mit einrechnen .

Wär das so auch richtig vom Gedankengang ?

Viele Grüße

HnS
