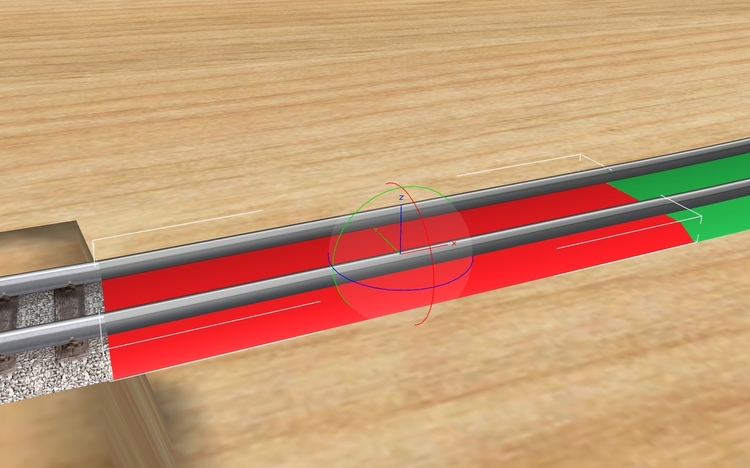

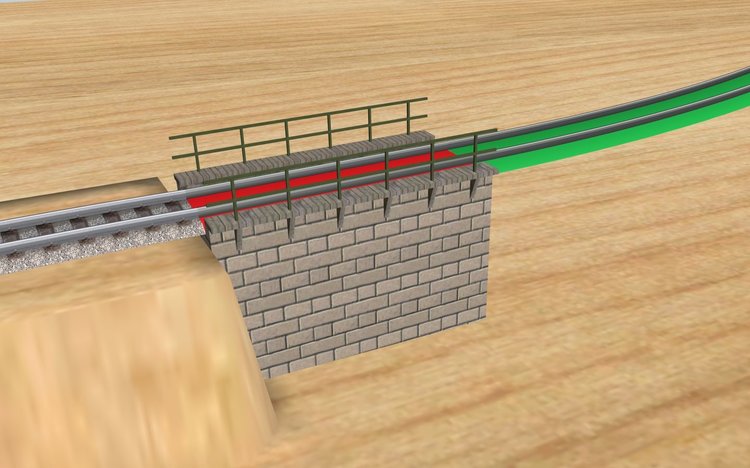

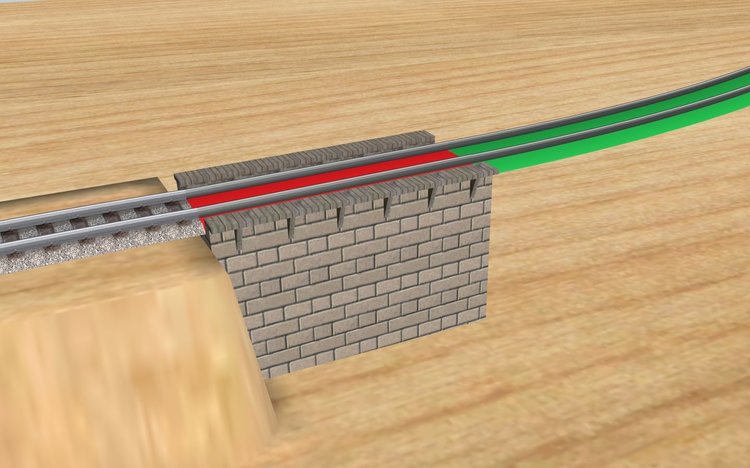

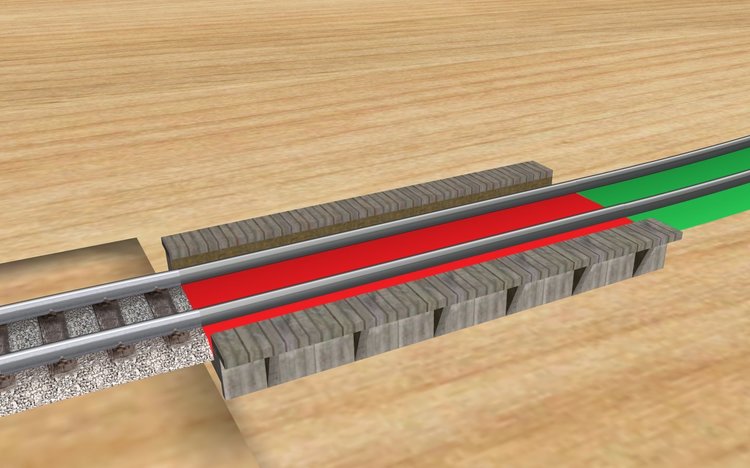

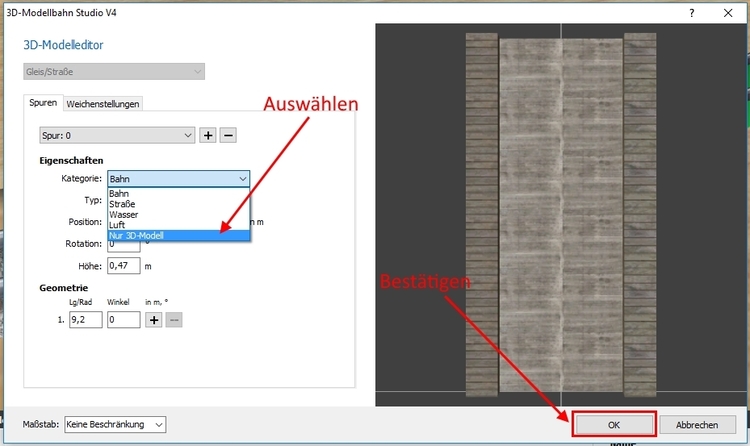

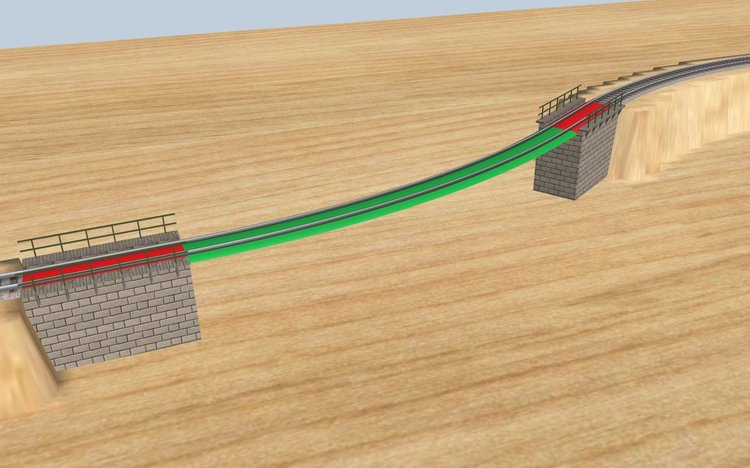

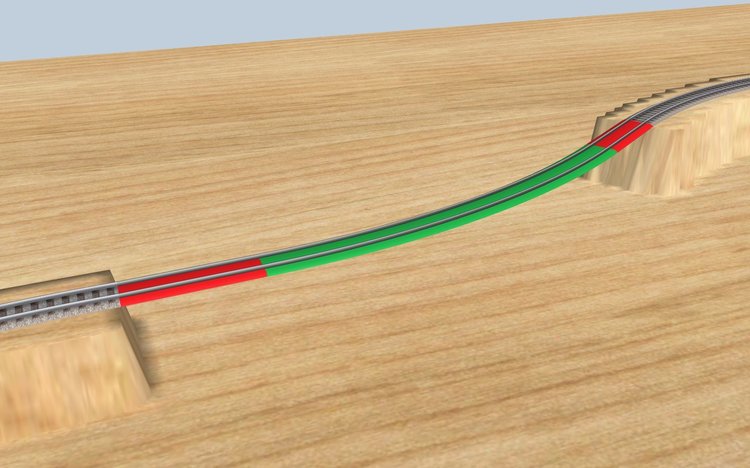

Roter Brummer Geschrieben 30. Januar 2018 Geschrieben 30. Januar 2018 (bearbeitet) Hallo zusammen, im Folgenden soll gezeigt werden, wie man die Splines aus dem Brückensystem effizient nutzen kann und damit eine Menge an Zeit beim Einbau sparen kann. Zunächst wird eine kleine Versuchsanlage aufgebaut. Die roten Gleise werden später die Brückenköpfe sein und das grüne Gleis die eigentliche Brücke. Um das Ganze etwas schwieriger zu machen, liegt das Brückengleis in einer Kurve. Außerdem hat die komplette Brückenkonstruktion eine Steigung. Man muss sich nur über einige Einstellungen und eine bestimmte Tastenkombination im 3D-Modellbahn Studio im klaren sein, um schnell und effektiv zu bauen. Als erstes ist es notwendig, in den Einstellungen die automatische Höhenanpassung auszuschalten. Das geschieht entweder über das Menü „Extras“, indem man dort das Häkchen entfernt, oder innerhalb der oberen Taskleiste. hier kann man die Höhenanpassung über den entsprechenden Button abschalten. Der Button ist bei abgeschalteter Höhenanpassung nicht mehr eingefärbt. Jetzt wählt man zunächst eins der beiden roten Gleise aus, so dass der weiße Auswahlrahmen und der Gizmo sichtbar sind. Wenn man dann mit dem Mauszeiger genau über dem ausgewählten Gleis bleibt, die Alt-Taste drückt und festhält und gleichzeitig die linke Maustaste drückt, wird das rote Gleisstück exakt auf sich selbst kopiert. Das sieht man zunächst nicht, da ja beide Gleise übereinander liegen. Das neue Gleis hat also die Position und die Steigung des ursprünglichen Gleises komplett übernommen und ist jetzt ausgewählt. Diese Auswahl muss unbedingt bestehen bleiben. Im nächsten Schritt geht man im Menü „Bearbeiten“ auf den Menüpunkt „Ersetzen“. Daraufhin öffnet sich die Katalogauswahl, in der man unter „Online-Katalog“ - „Landschaft“ - „Brücken“ die Datei „Brückensystem“ aussucht. Nach einem Doppelklick auf diese Datei fragt das Modellbahn Studio nach, ob alle Objekte des ausgewählten Typs ersetzt werden sollen. Diese Frage muss mit Nein beantwortet werden. Anschließend ist das rote Gleisstück mit einer Brücke ausgestattet. Allerdings ist die Brücke jetzt zu einem Gleis geworden, was bei der Befahrung mit Fahrzeugen zu Problemen führen würde. Also gehen wir im unteren rechten Fenster auf das Zahnradsymbol und wählen „Bearbeiten“. Damit öffnet sich der Modelleditor. In diesem ändern wir die Kategorie von „Bahn“ in „Nur 3D-Modell“ und bestätigen die Auswahl mit dem OK-Button. Jetzt ist die Brücke kein Gleis mehr. Da die roten Gleise unsere Brückenköpfe werden sollen, ändern wir über die Variation das Aussehen dieses Brückenstücks. Dazu drücken wir bei ausgewählter Brücke unten rechts auf das Symbol mit dem Pinsel, worauf sich der Auswahldialog öffnet. Nun kann die Variation „Bahndamm gemauert“ ausgewählt werden. Das Brückenstück nimmt dann folgendes Aussehen an: Der Brückenkopf soll noch ein Geländer bekommen. Wir kopieren diesen, wie oben beschrieben, auf sich selber, brauchen aber dieses mal den Modelleditor nicht zu öffnen, da wir ja jetzt kein Gleis mehr vor uns haben. Anschließend wählen wir einfach über die Variationen (s.o.) das „Geländer beidseitig“ aus und schon hat der Brückenkopf ein in Form und Position passendes Geländer. Mit dem anderen rot eingefärbten Gleis gehen wir genau gleich vor und haben so beide Brückenköpfe fertig. Auch für das grüne Gleis ist die Vorgehensweise dieselbe, nur dass wir hier die Flachträgerbrücke belassen. Zum Schluss sollten die Gleise wieder normal eingefärbt werden. Über die Variationen kann die Brücke noch auf vielfältige Weise weiter verändert werden. Es können auch mehr als zwei Variationen übereinander gebaut sein. Außerdem gibt es bei vielen Teilen die Möglichkeit, die vorgegebene Textur durch eine andere (aus dem Katalog oder von der lokalen Festplatte aus) zu ersetzen. Zum Schluss sieht dann keine Brücke wie die andere aus, wozu die verschiedenen Pfeiler, die man automatisch am Brückenverlauf entlang führen kann, ein weiteres hinzugeben. Bearbeitet 31. Januar 2018 von Roter Brummer
Roter Brummer Geschrieben 31. Januar 2018 Autor Geschrieben 31. Januar 2018 Hallo zusammen, vielen dank für die Klicks. Anbei für diejenigen, die so etwas lieber archivieren das Ganze als PDF. Brückensplines.zip HG Brummi
SualokinK Geschrieben 31. Januar 2018 Geschrieben 31. Januar 2018 Hallo Brummi, sehr schöne Anleitung. Ja, so liebe ich das, kann ich mir ausdrucken und darin herumblättern. Schöne Grüße SputniKK
BahnLand Geschrieben 31. Januar 2018 Geschrieben 31. Januar 2018 Hallo Brummi, auch mir gefällt Deine PDF-Dokumentation zum Spline-Brückenbau sehr gut! Viele Grüße BahnLand
Kumahin Geschrieben 31. Januar 2018 Geschrieben 31. Januar 2018 Wo sind die Brücken als Splines zu finden?
Sigie Geschrieben 13. Februar 2018 Geschrieben 13. Februar 2018 (bearbeitet) ... zu erwähnen ist hier noch das Gleise die durch flexibles Biegen angesetzt werden durch das ändern in ein 3D Modell wieder ihre gerade Form annehmen. Da muss man also etwas vorsichtig herangehen. Ich schlage da vor "dem Gleis" einen Namen zu vergeben. Gruss Sigie Bearbeitet 13. Februar 2018 von Sigie

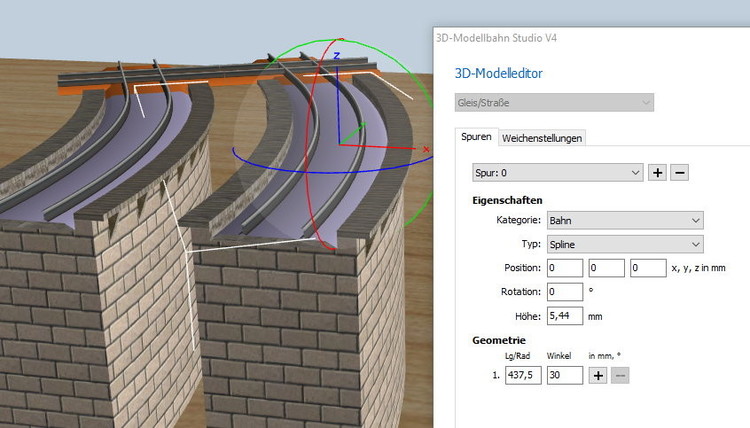

Henry Geschrieben 5. Oktober 2018 Geschrieben 5. Oktober 2018 Hallo zusammen, ich habe mir erlaubt, eine 2 gleisige Brücke nicht nur in 2 parallele Einzelbrücken aufzuteilen, sondern die Splines mit Radius und Winkel zu vermaßen. Gleise auf einer Brücke machen auf Grund des vorgegebenen Gleisabstandes der Hersteller optisch nicht immer Sinn.Hinweis: Splines konnen nicht nur durch Biegen, sonder auch mit realen Maßen versehen werden. Damit bleibt die Geometrie der Gleise mit dem Gleisabstand (orange Abstandskreuze) gewahrt. Aber das halte jeder, wie er will. Henry
