Eigene Modelle?

[AndreasWB]

Hallo zusammen,

ich hoffe, Ihr hattet trotz der außergewöhnlichen Umstände ein gutes Weihnachtsfest.

Nun zu meiner Frage:

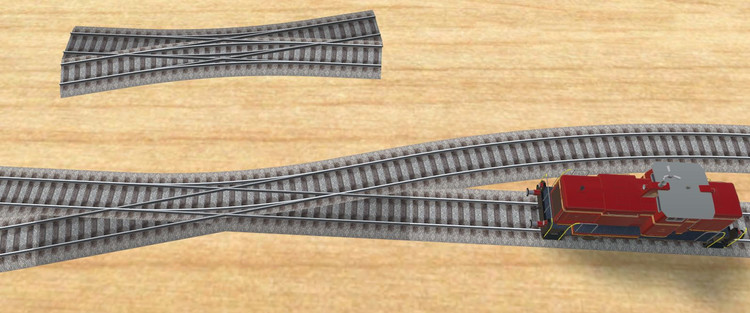

Um das mit dem Modell-Editor besser zu verstehen, habe ich die Märklin-DKW 2275 mal mit innen liegenden Weichenzungen konstruiert.
Aus Spaß habe ich erst einmal mit einer Ausführung als EKW begonnen. Also "Neu" aus den "Vorlagen". Abschließend konnte ich das fertige Werk dann unter "meine Modelle" abspeichern.
Dann habe ich es zur DKW vervollständigt. Allerdings konnte ich diese Erweiterung nicht in irgendeiner Form abspeichern, sondern eben nur als Modifikation auf meiner "Anlage".

Wie kann ich die eigene Modifikation eines Modells unter "meine Modelle" abspeichern?

Bei der Geometrie für die 2275 mit (korrekt) innen liegenden Weichenzungen war ich allerdings auf Spekulationen angewiesen, da es leider seitens Märklin, im Gegensatz zu manch anderem Hersteller, keine genaue Beschreibung über Versatz und realem Radius (mehr) gibt.

Falls Interesse besteht, würde ich dieses Modell dann auch gerne der Allgemeingeit zur Verfügung stellen.

Gruß

Andreas

[h.w.stein-info]

Hallo Andreas

Das Objekt ( Weiche/Gleise ) einen eigenen Namen vergeben " zB. DKW xx " .

Ich habe hier ein paar Bilder , wie ich es mit meinen Signalen ( Kombinationen ) gemacht habe , das geht mit anderen Objekte auch so .

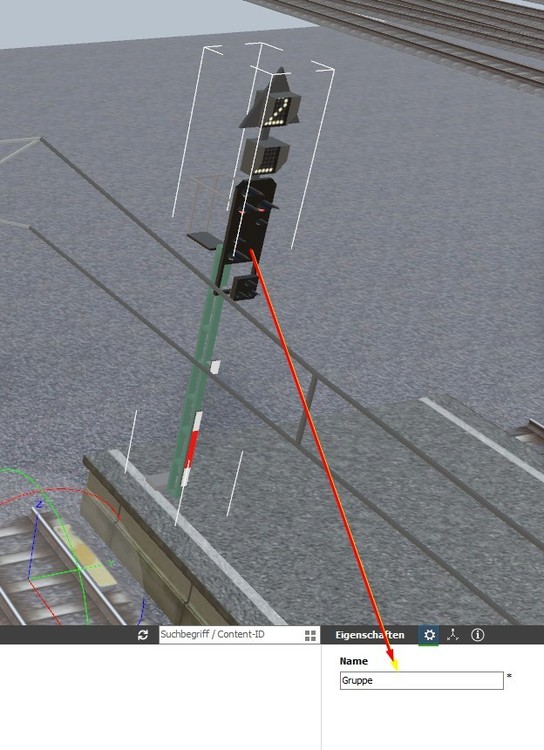

     Gruppe - überschreiben und Namen vergeben !

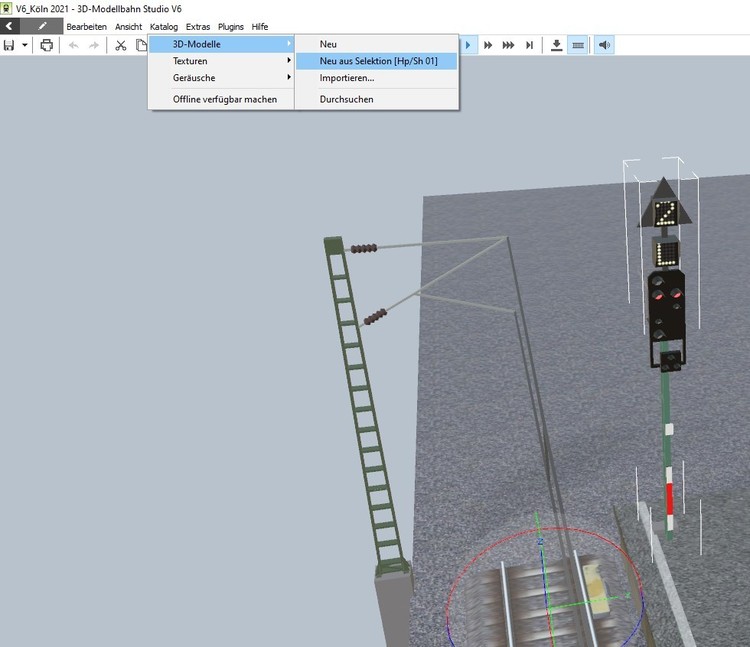

  Katalog > 3D-Modelle > Neu aus Selektion [ Namen ]

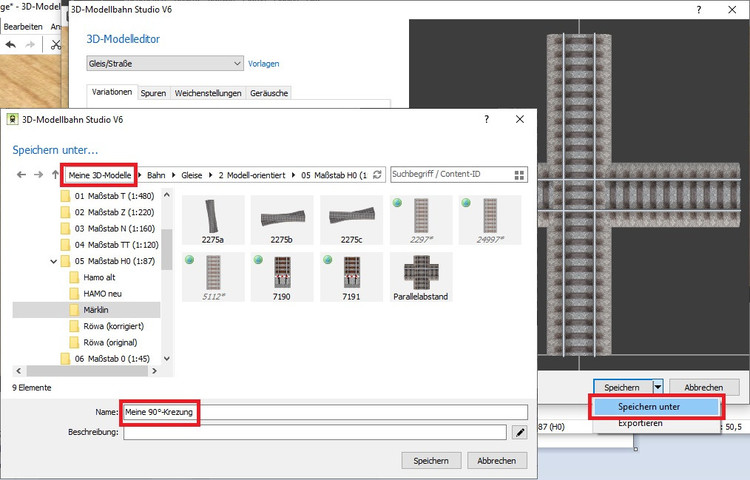

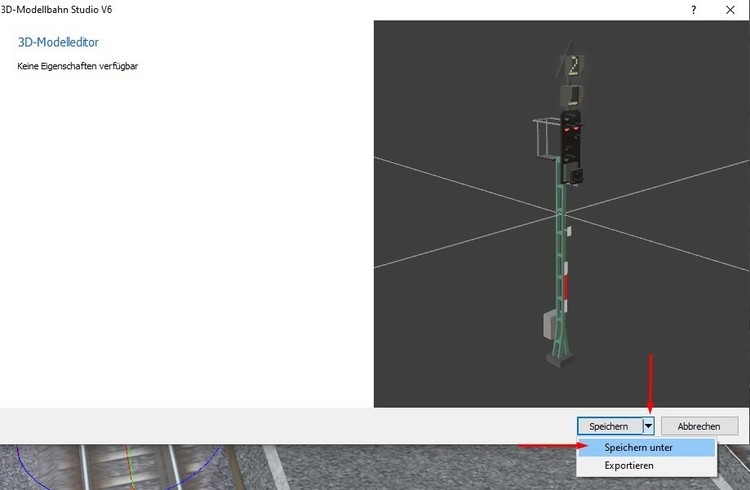

 Kleines Dreieck > Speichern unter ....



 Einen neuen Ordner anlegen , oder Ordner anklicken ..



- jetzt klick auf Speichern > Fertig !!

So hast Du das Objekt zugeteilt oder neu angelegt und abgespeichert .

Beim herunterladen vom " Eigenen Ordner " kommt das Objekt auf deine Anlage .



Viele Grüße

HnS

[AndreasWB]

Hallo h.w.stein-info,

das hat prima geklappt.

Du kannst Signale selber erstellen? Ich sehe in Deiner Liste eine tolle Sammlung.
Ich suche noch nach einer Möglichkeit für die s/v-Signale der Berliner S-Bahn (1920-28). Oder muß ich mich dann doch mal mit Blender befassen?

Gruß

Andreas

[BahnLand]

Hallo Andreas,

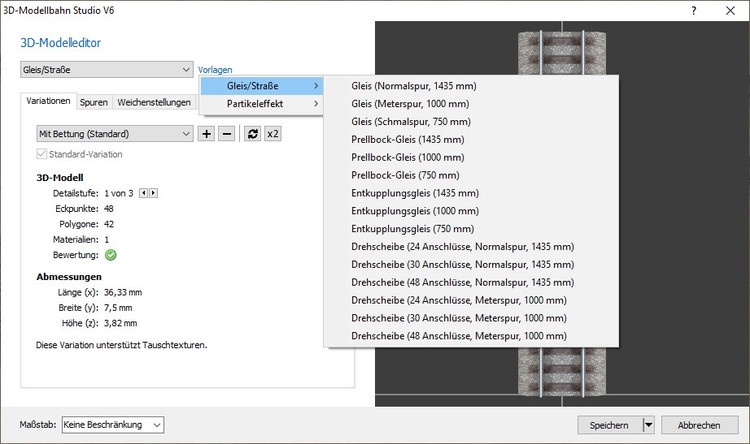

Modellgruppen, so wie es HnS gezeigt hat, kannst Du immer als (gruppierte) Modelle in Deinem privaten Katalog abspeichern. Bei modifizierten Gleisen, so wie Du es bei der Kreuzungsweiche gemacht hast, geht das auch mit Einzel-Objekten (also mit einzelnen Gleisstücken) - solange sie auf den Standardgleisen von @Neo basieren. Das sind alle Gleise, die Du über "Katalog - 3D-Modelle - Neu - Gkeis/Straße" in 3D-Modelleditor auf Basis der dort angebotenen Vorlagen konstruieren kannst.

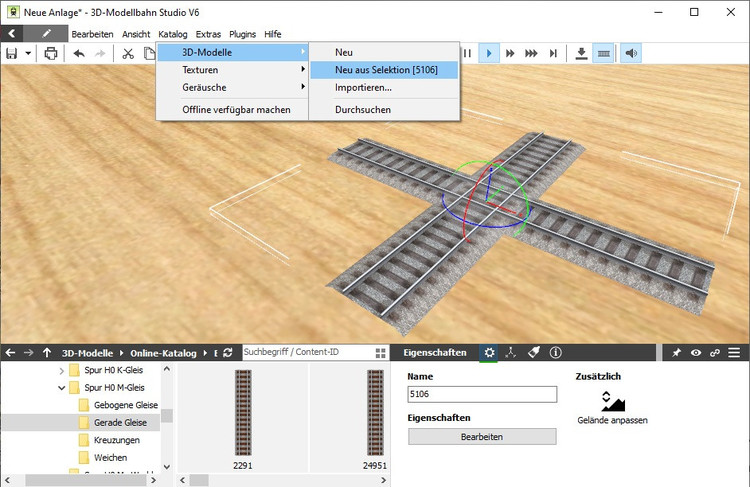

Da die im Online-Katalog hinterlegten Gleise in den Geometrien der Modellbahnhersteller ebenfalls auf diesem "Standardgleis" basieren, kannst Du auch ein beliebiges Gleis aus diesem Sortiment auf die Anlage ziehen, dort verändern und dann wie bei den von HnS gezeigten Gruppen mit





als neues Modell anlegen und in Deinem privaten Katalog unter einem eigenen Namen abspeichern.





Allerdings fúnktioniert das nur mit diesem Standardgleis-Typ. Gleise, die auf eigenen Modellen von Forumsmitgliedern beruhen (z.B. Brummis Billerbahngleis oder das Holzeisenbahngleis von @Reinhard oder die Gleise in der Kategorie "Vorbild-orientiert"), lassen die Übernahme als "neues Modell" mithilfe der Funktion "Neu aus Selektion" nicht zu.

Da Deine einfache und doppelte Kreuzungsweiche auf eienm Märklin-Glieis beruhen, das selbst aus dem "Standardgleis" entstanden ist, solltest Du Deine Modifikationen mit der oben gezeigten Methode als "neue Modelle" in Deinem Katalog abspeichern und damit auch veröffentlichen können.

Viele Grüße
BahnLand

[Henry]

Hallo zusammen,

das Modell der DKW 2275 entspricht den Angaben des Herstellers und muss nicht geändert werden.

Die Darstellung im MBS hat nichts mit der tatsächlichen realen Ausführung der DKW zu tun. Es handelt sich hier nur um eine graphisch ausgestaltete mathematische Darstellung des Produktes mit einem Computerprogramm.

Da die Gleissysteme im Katalog ein Planungswerkzeug sind, möchte ich davon abraten, dort Gleise abzulegen, die nicht den Herstellerangaben entsprechen.
Für den eigenen Gebrauch kann das Objekt natürlich wie gewünscht ausgestaltet werden.

Viele Grüße,

Henry

[AndreasWB]

Hallo Henry,

vor 22 Stunden schrieb Henry:

das Modell der DKW 2275 entspricht den Angaben des Herstellers und muss nicht geändert werden.

• äußere Form (Gleisanschlüsse, Winkel):
• innere Form (Weichenzungen, realer Radius):
• antriebstechnische Ansteuerung:

vor 22 Stunden schrieb Henry:

Die Darstellung im MBS hat nichts mit der tatsächlichen realen Ausführung der DKW zu tun. Es handelt sich hier nur um eine graphisch ausgestaltete mathematische Darstellung des Produktes mit einem Computerprogramm.

Ist von meiner Seite nicht böse gemeint, aber reicht eben gerade nur für die geometrische Gleisplanung.
Da es sich mit MBS aber auch um ein Betriebs-imulations- und 3D-Visualisierungs-Programm handelt, sollten die Modelle schon die von mir erwähnten Details darstellen können.

Daß dies mit Bordmitteln simpel geht, zeigt bereits der erste Schritt meiner Modellausführung.
Am letzten Punkt arbeite ich noch.

Gruß

Andreas

Bearbeitet 29. Dezember 2020 von AndreasWB

[Henry]

vor einer Stunde schrieb AndreasWB:

Daß dies mit Bordmitteln simpel geht, zeigt bereits der erste Schritt meiner Modellausführung.



vor 23 Stunden schrieb Henry:

Für den eigenen Gebrauch kann das Objekt natürlich wie gewünscht ausgestaltet werden.

Du kannst es natürlich unter einem anderen Namen als virtuelles Gleis in deiner Anlage verwenden und veröffentlichen. Es sollte nur nicht im Gleissystem der Hersteller mit veränderten Maßen aufgenommen werden.

meint Henry

[AndreasWB]

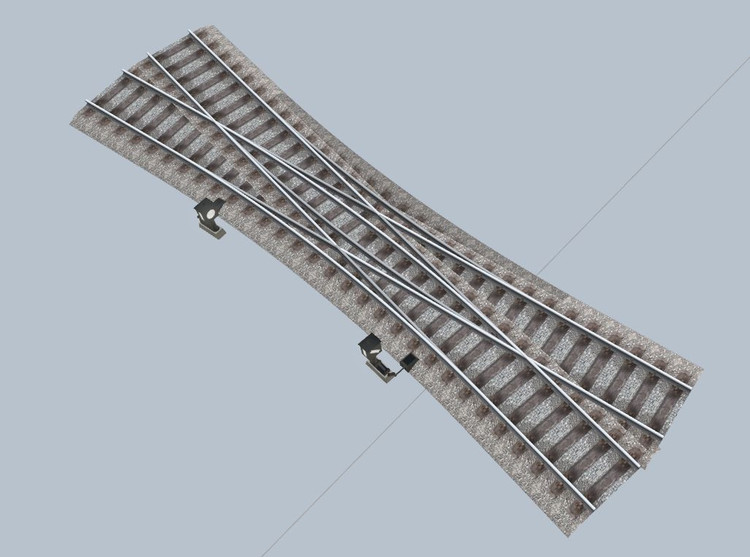

So, es ist vollbracht.

Jetzt entspricht die DKW-2275 sowohl in der äußeren wie auch inneren Geometrie der Vorlage des Herstellers.
Bitte nicht verwechseln mit den Ausführungen für das M-Gleis und den anderen Versionen der "engen" Radien.
Ebenso erfolgt der Antrieb über zwei Stellhebel - also je ein Antieb für die innen liegenden Weichenzungen jeder Weichen-"Hälfte".

Hier das Video des Funktionstests.

DKWs dieses Aufbaus findet man auch (noch) genauso beim großen Vorbild.

Gruß

Andreas

Bearbeitet 30. Dezember 2020 von AndreasWB
