In dieser Anleitung wird Schritt für Schritt beschrieben, wie man die Bahnsteig-Splines genau passend an den Bahnsteiggleisen entlang verlegt. Der hier gezeigte Weg ist einer von vielen, aber auch sicher der einfachste.

Verlegung entlang fester Gleisstücke

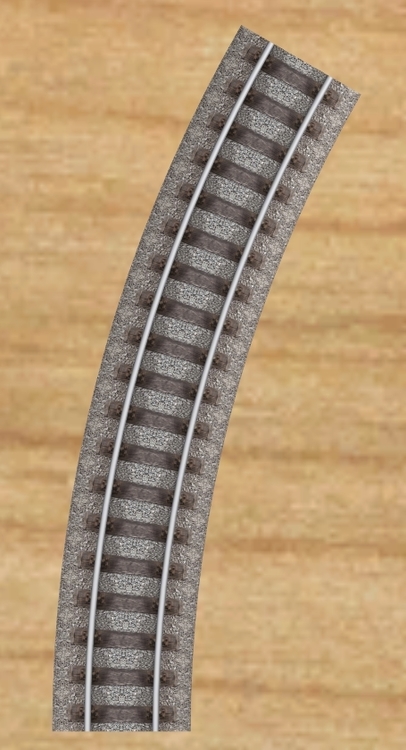

Als erstes verlegt man die Bahnsteiggleise. In diesem Fall ist es aus Gründen der Übersicht zunächst nur ein einzelnes Gleis.


Das Gleis wird durch einen Linksklick mit der Maus markiert. Dann klickt man bei gedrückter Alt-Taste nochmals mit der linken Maustaste auf das Gleis. Durch diese Aktion ist das Gleis einmal auf sich selbst kopiert worden und das neu erstellte Gleis ist markiert.

Jetzt geht man im Menü „Bearbeiten“ auf den Unterpunkt „Ersetzen“.

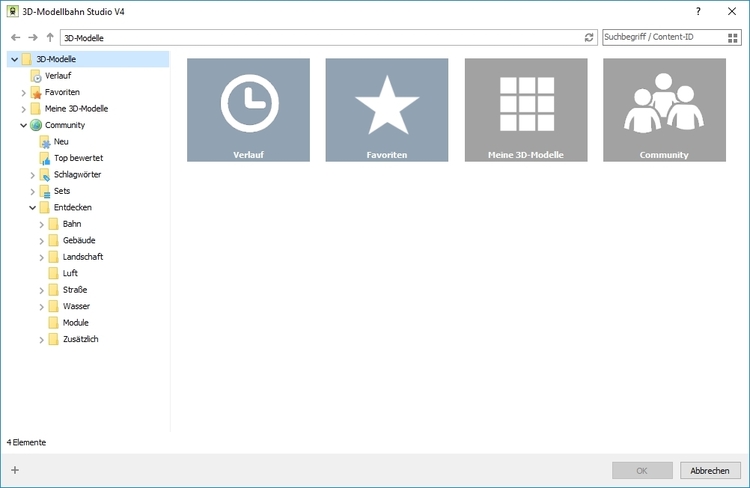

Dort öffnet sich das Auswahlfenster.

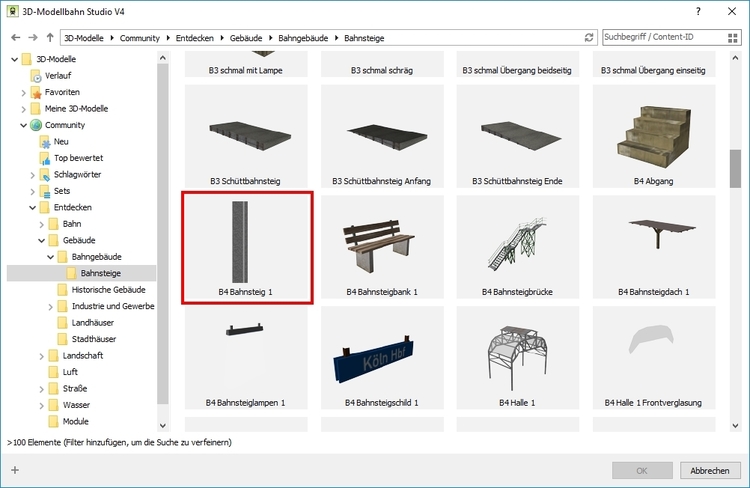

Hier sucht man durch die Ordner

  • Community
  • Gebäude
  • Bahngebäude
  • Bahnsteige

das Modell „B4 Bahnsteig1“ durch einen Doppelklick aus.


Dadurch öffnet sich unmittelbar eine Dialogabfrage, die man unbedingt mit „Nein“ beantworten muss.


Drückt man nämlich auf „Ja“, würden sämtliche Gleise mit dieser Bezeichnung ersetzt.

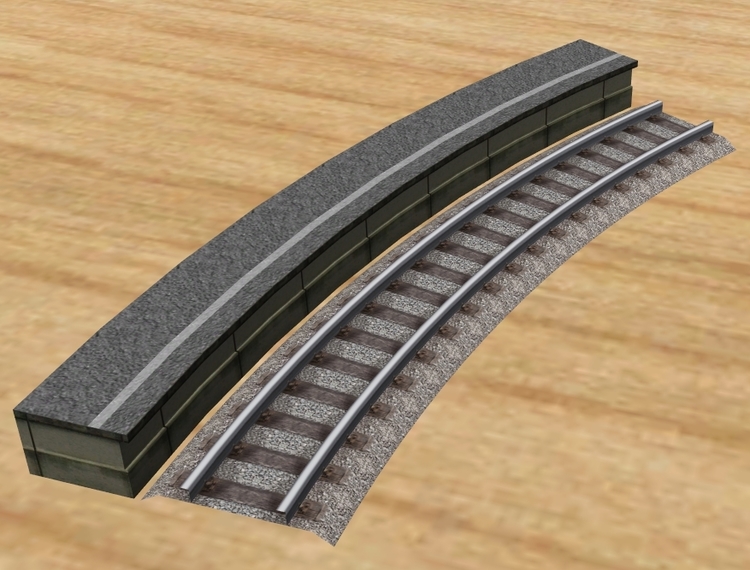

Nach Bestätigung der Abfrage ist der Bahnsteig sofort korrekt gesetzt.


Allerdings ist der Bahnsteig durch das Ersetzen zum Gleis geworden, was man zunächst nicht sieht. Hier könnten Probleme bei der späteren Befahrung des Gleises auftreten, weil jetzt ja zwei Gleise unmittelbar übereinander liegen.

Dem kann abgeholfen werden, indem man durch einen Linksklick den Bahnsteig auswählt und im rechten unteren Eigenschaften-Fenster auf das Symbol mit dem Zahnrad klickt und auf „Bearbeiten“ geht.

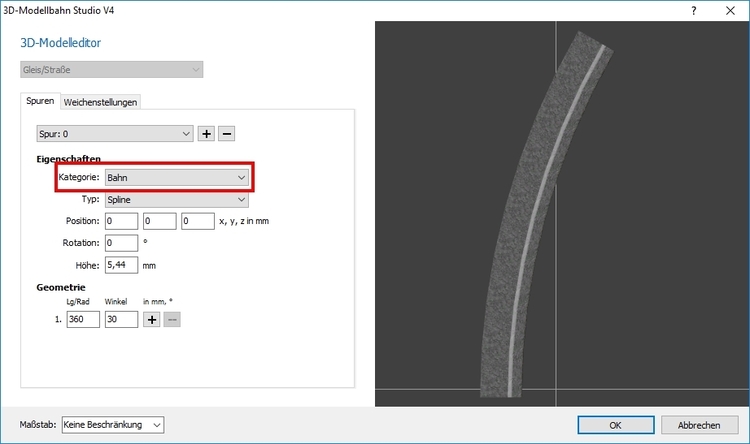

Es öffnet sich der 3D-Modelleditor, in dem wir erkennen, dass der Bahnsteig die Kategorie „Bahn“ besitzt und von daher als Gleis interpretiert wird.

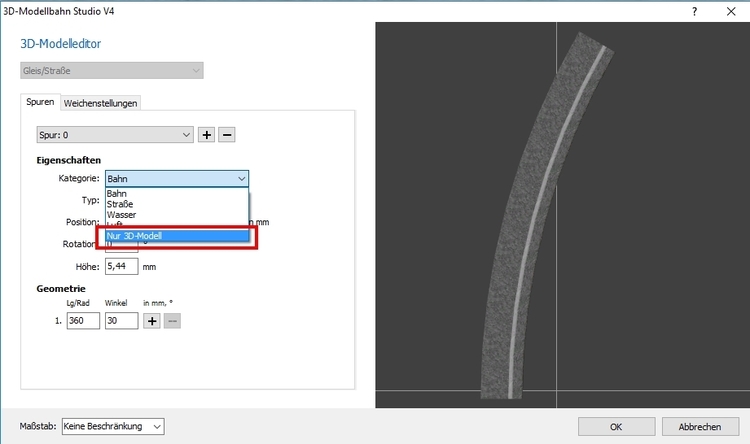

Deshalb muss man den Auswahldialog für die Kategorie durch Klick auf den nach unten gerichteten Pfeil links anklicken und „Nur 3D-Modell“ auswählen. Alle anderen Einstellungen können so bleiben, wie sie sind.

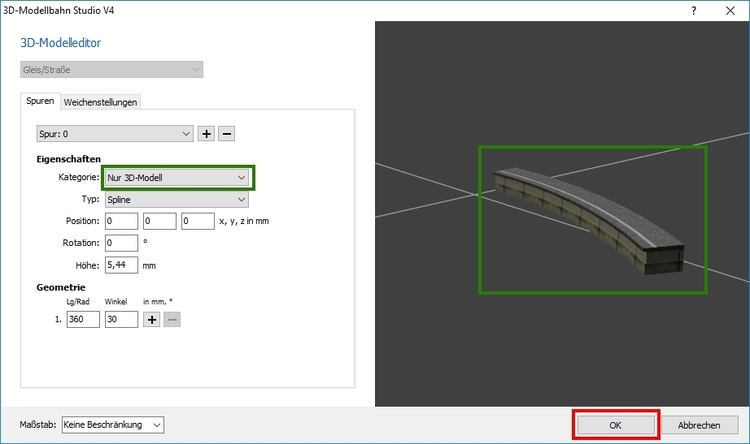

Das Fenster ändert sich damit in diese Ansicht:


Wir bestätigen mit „OK“ und der erste Bahnsteigbau ist abgeschlossen. Für alle weiteren Gleise kann genauso fortgefahren werden.

Wird fortgesetzt.
Geschrieben (bearbeitet)

Bahnsteige auf die andere Gleisseite verschieben

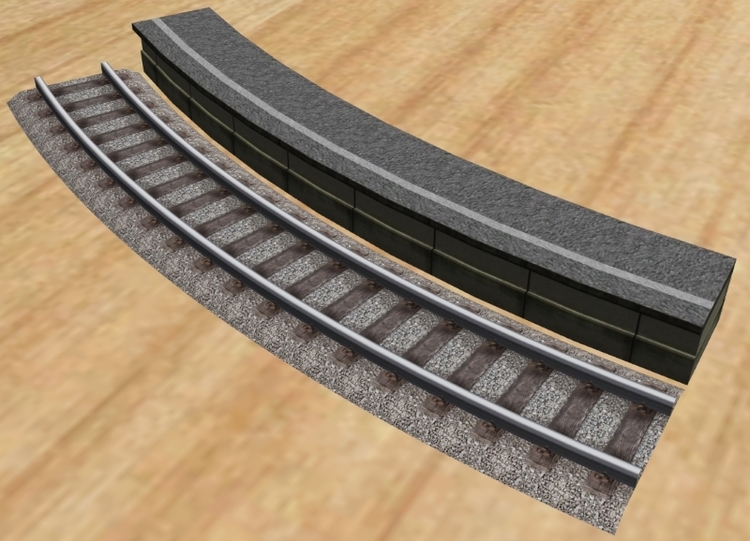

Soll der Bahnsteig auf der gegenüber liegenden Gleisseite zu liegen kommen, müssen wir wieder den Gleiseditor bemühen.

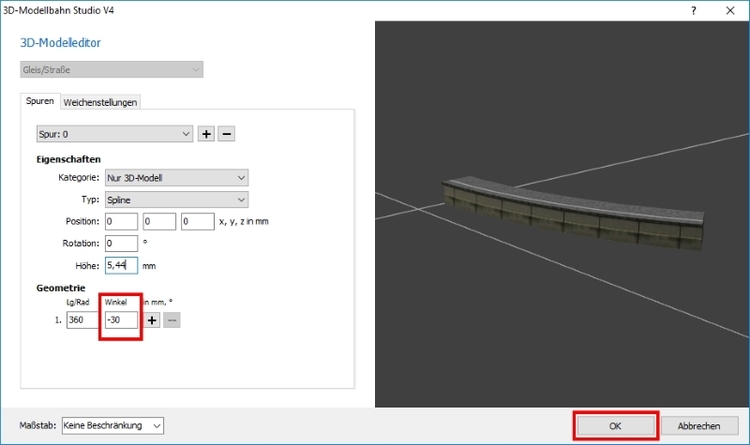

Dort ändert man den Bogenwinkel in den entsprechenden negativen Wert, damit der Bahnsteig seine Richtung ändert und bestätigt den Vorgang mit "OK".

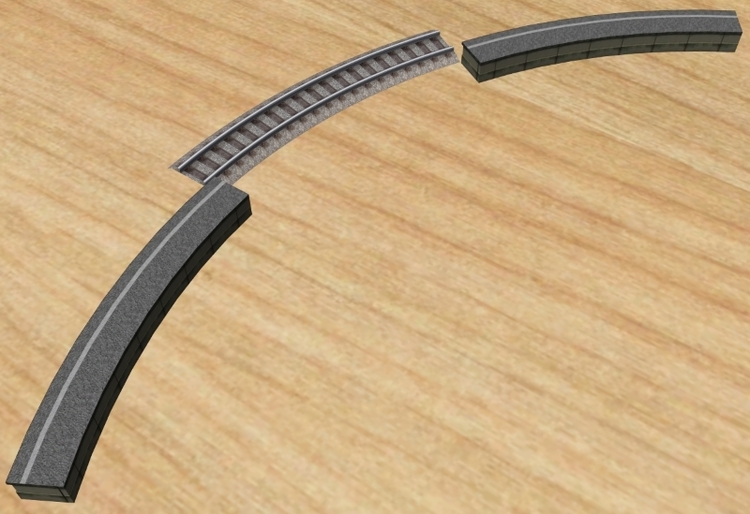

Will man den Bahnsteig jetzt erneut an das Gleis anlegen, wird man sehr schnell merken, dass sich der Bahnsteig nicht an das Gleis heranführen lässt. Das ist insofern auch verständlich, als dass sowohl das Gleis als auch der Bahnsteig als Spline definiert sind. Unsere Bemühungen führen dazu, dass der Bahnsteig-Spline versucht, den Gleis-Spline fortzuführen, gerade so, als wenn man an ein verlegtes Gleis ein neues anfügt.

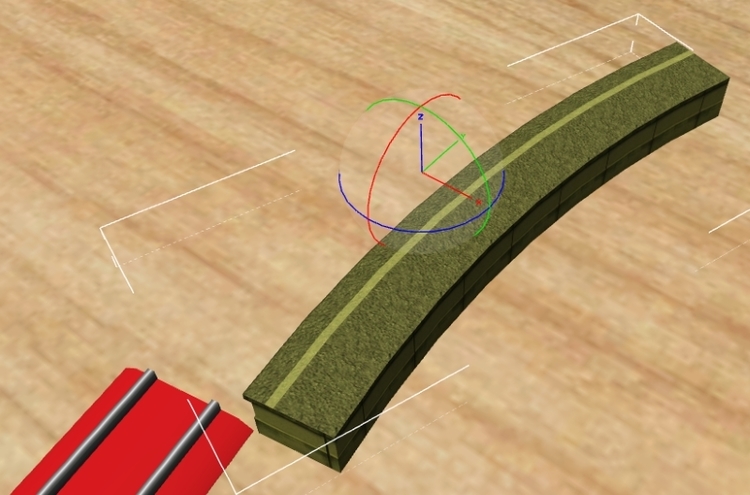

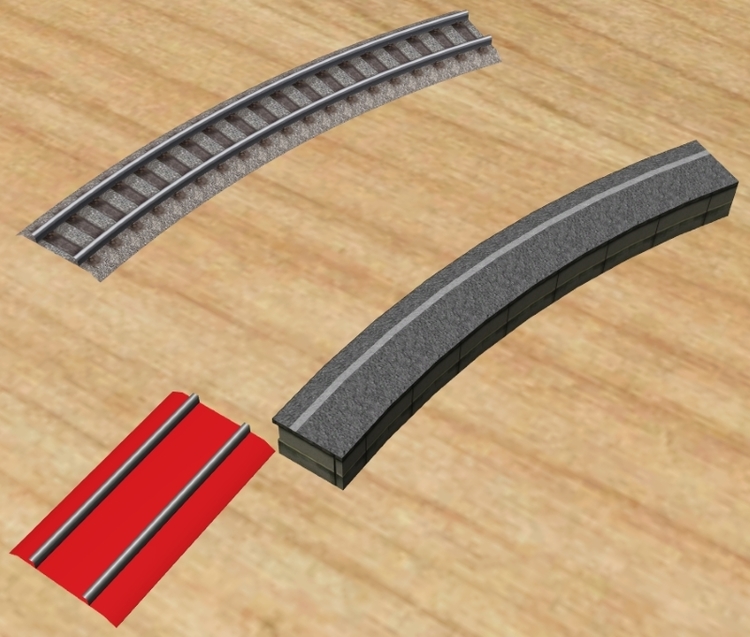

Deswegen verlegen wir ein temporäres Gleisstück (hier rot eingefärbt) oder nehmen ein anderes, bereits auf der Platte vorhandenes, zur Hilfe. An dieses Gleis docken wir zunächst den Bahnsteig und dann das Bahnsteiggleis an.


Auf diese Weise haben wir den Bahnsteig jetzt auf der rechten Seite des Gleises liegen.


Wird fortgesetzt



Bearbeitet von Roter Brummer
Geschrieben

Bahnsteige über Flexibles Biegen generieren

Die Bahnsteige können auch ohne numerische Angaben erzeugt werden.

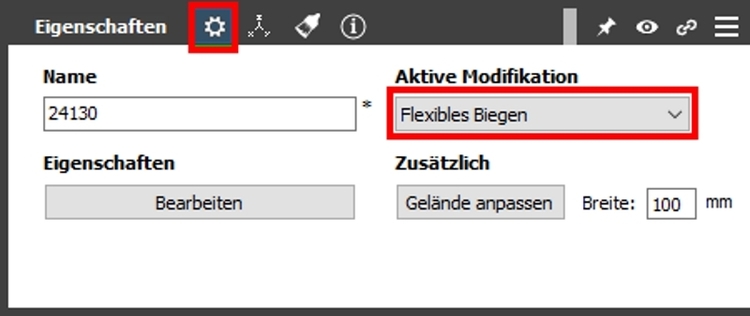

Man wählt den Bahnsteig an und geht im Anzeigefenster "Eigenschaften" (Zahnradsymbol ist aktiviert) auf die "Aktive Modifikation" "Flexibles Biegen".


Der Bahnsteig färbt sich daraufhin grün.

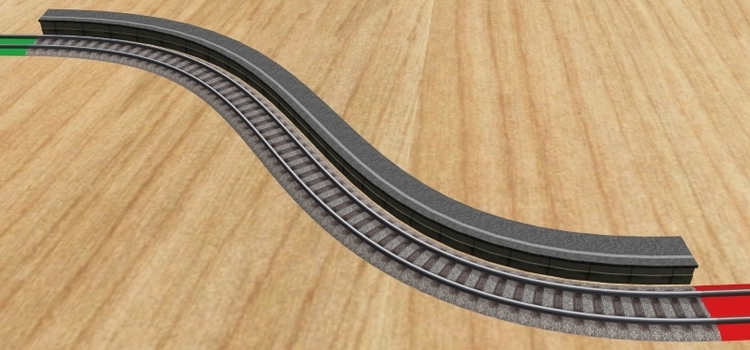

Wenn man jetzt vorsichtig mit dem Mauszeiger über das freie Ende des Bahnsteigs fährt, wird dieser dunkelgrün. In diesem Zustand kann man das Objekt beliebig verbiegen. Voraussetzung für zielgerichtetes Arbeiten ist allerdings, dass ein zweites Gleis als Zielgleis (hier grün eingefärbt) vorhanden ist. Mit gedrückter linken Maustaste führt man den dunkelgrün eingefärbten Bahnsteig mit seinem offenen Ende an das Zielgleis heran, bis er einrastet.


Nun dockt man das Bahnsteiggleis an das rote Gleis an und behandelt es genauso wie den Bahnsteig. Damit führt das Bahnsteiggleis wieder exakt an der Bahnsteigkante entlang.


Wird fortgesetzt





  • 1 Monat später...
Geschrieben

Hallo Roter Brummer

Ich habe deine Anleitung hier mal ausprobiert und es hat auf Anhieb, so wie du es beschrieben hast, funktioniert.

Gefällt mir und vielen Dank dafür.

MfG

Morsdorf

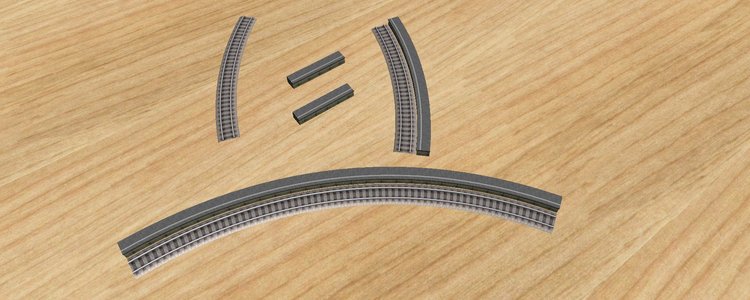

Bahnsteig biegen.jpg

Geschrieben (bearbeitet)

Spline sind eine feine Sache und erleichtern den Aufbau einer Anlage um ein Vielfaches.
Wie kann ich mir ein eigenes Modell als Spline Modell erstellen?

Edit: Hab meine Antwort in der Wiki gefunden.

Zitat

Typ

  • Spline - .......  Unterstützt werden dabei nur 3D-Modelle, die aus maximal einem Material bestehen und nicht animiert sind. 3D-Modelle für Splines werden entlang +Y gebogen.
Bearbeitet von Sigie
Geschrieben

Hallo habe Proplemme mit den einspurigen Straßen beim ansetzen der Radwege und so die springen bei mir hin und her nur nicht da hin wo sie sollen eine Anleitung

wäre gut
