Bekomme keinen Anschluß


Blondi99

Empfohlene Beiträge

Hallo zusammen

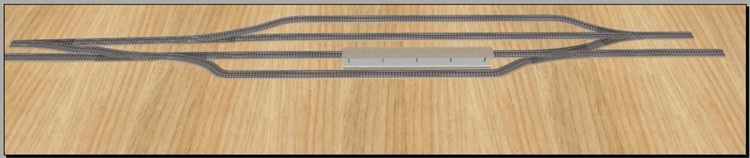

bin neu im Modell 3 D  Studio. ich weis nicht ob mir jemand helfen kann, bzw ob es noch weitere mit dem Problem gibt. Ich wollte einen Bahnhof mit 4 Gleisen erstellen. Die eine Seite bekomme ich geschlossen. Aber auf der gegenüberliegenden Seite habe ich das Problem das ich die Anschlußgleise nicht geschlossen bekomme. Es fehlt immer ein paar Millimeter Bei Weichenanschluß. Ich verwende die Gleise Märklin HO K Gleis. Für den Bahnhof habe ich die Flexi Gleise benutzt (da diese auf auf längerer Distanz gerade bleiben . Die normale Gleise laufen immer aus der Spur. Meine frage im speziellen : wie bekomme ich den Weichenanschluß hin ? Oder kann man die Flexi Gleise dementsprechend biegen ? wenn ja wie . Wollte jeweils  auf beiden Seiten  die 4 Gleise in je zwei abgehende Gleise führen. siehe Bild  (rechte Seite ) ich bin für jede Antwort sehr dankbar

mfg

Dieter

bahnhof versuch anschluß.pdf

Link zu diesem Kommentar
Auf anderen Seiten teilen

vor einer Stunde schrieb Blondi99:

kann man die Flexi Gleise dementsprechend biegen ?

Ja, das geht (mit allen Gleisen. Ein Flexgleis gibt es nur wegen der Typenbezeichnung im Katalog).

Ergänzend zu den richtigen Hinweisen von HWB (und weil ich die SCreenshots dafür schon fertig hatte) noch folgendes:

Bei "Aktive Modifikation" musst du bitte darauf achten, dass du das gesuchte "Flexibles Biegen" nicht mit "Biegen" verwechselst.




Und auf dem Gleis musst du den Mauszeiger auf das Gleisende legen. Die Farbe muss von Gelb nach Grün wechseln. Dann die linke Maustaste gedrückt halten und das Gleis bis an die gewünschte Stelle ziehen.


Viele Grüße
Götz



Bearbeitet von Goetz
Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo @Blondi99.

Beim Verlegen von Gleisen passiert Dir auch sicherlich irgendwann mal die folgende Situation:

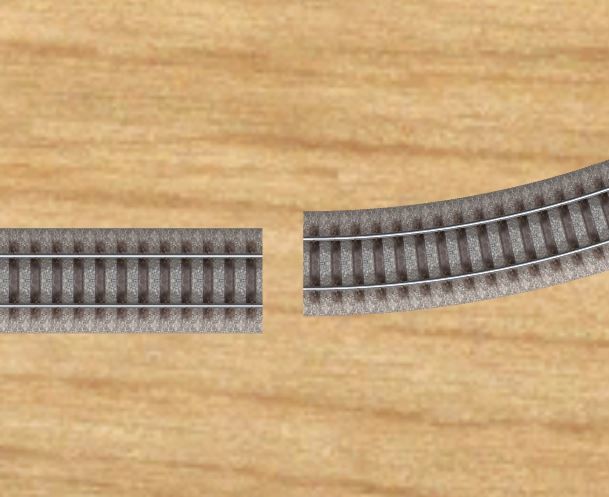

Eine Lücke zwischen einem geraden und einem gebogenen Gleis ist noch zu schließen. Siehe auch die Vergrößerung.


Markiere das gebogene Gleis und gehe beim Gleiseditor auf Bearbeiten.




Ändere (Erhöhe) den Wert im Feld Lg/Rad  z.B den Wert  um 20. In meinem Beispiel war der alte Wert 340. Der neue Wert lautet also 360. Du streckst gewissermassen das gebogene Gleis

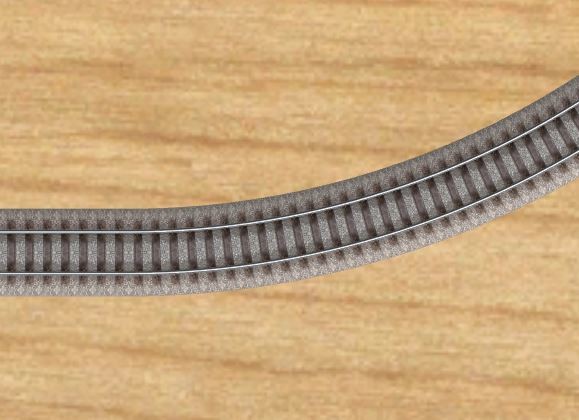

Jetzt ist die Lücke geschlossen.


Gruß

streit_ross

Bearbeitet von streit_ross
Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo zusammen,

vorweg gesagt, mit den Gleisen aus dem Katalog kann man nicht immer jede beliebige Gleisfigur herstellen. Dennoch haben sich die Gleishersteller bemüht, Systeme zu schaffen, die in sich passend zusammen gesteckt werden können. Die Benutzung von Flexgleis ist meist nicht nötig, wenn mann die Geometrie des Gleissystems verstanden hat.

Es ist legitim, Flexgleis zu verwenden. Man sollte aber nicht der Versuchung erliegen, nur noch Flexgleis zu verwenden. Das ergibt unschöne Kurvenformen, die man so in der Wiklichkeit nicht findet. Egal ---

Mit dem Märklin K-Gleis lassen sich passende Anschlüsse herstellen, wenn man die vorhandenen Gleise richtig kombiniert. Dazuhabe ich ein kleines Beispiel zusammengestellt:


Zu jedem Weichenbogen gibt es einen passenden Weichengegenbogen.
99 mm Gleisabstand mit 2201 Zwischengerade und Weichengegenbogen.


Die Weichengerade ist 168,9 mm lang. Durch die Kombination verschieden langer gerader Gleise
kann man erreichen, daß sich Gleisenden passend gegenüber liegen.

HG, Henry



Bearbeitet von Henry
2.Ergänzung
Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo Dieter

Aktive Modifikation hat 4 Möglichkeiten , aber das bezieht sich nur auf eine Spur !

Ist eine weitere Spur vorhanden ist keine " Aktive Modifikation " möglich .



Wenn der gleiche Abstand eingehalten wird findet man immer einen Anschluss zum nächsten Gleis ( Anschluss Gleisende ) .

Sind die Radien geändert der Bogengleise kann es vorkommen , das eine Verbindung nicht direkt hinkommt .

Hier ist immer wichtig den Radius und auch der Winkel gleich zu halten .

Der äussere Gleisboden zum inneren Gleisbogen ist die Differenz des Abstand zwischen den Gleisen ( Gleismitte ) .

Viele Grüße

H:xnS

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo @Blondi99,

nichts für ungut,aber dein Gleisbild sieht schrecklich aus.


nimm Dir zu den Weichen lieber den entsprechenden Gegenbogen wie

@Henry oben schon erwähnte. Dann erzielst Du bessere Ergebnisse.

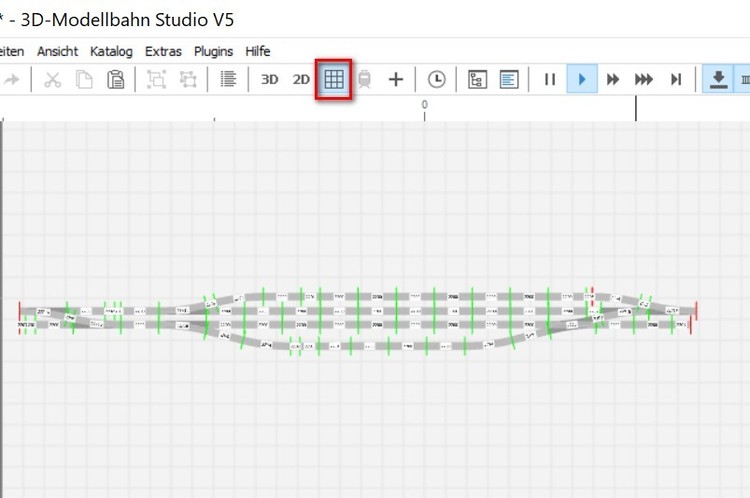

wenn Du in die technische Ansicht umschaltest kannst Du die Verbindungen überprüfen


Gruß Hermann



Bearbeitet von HWB
Link zu diesem Kommentar
Auf anderen Seiten teilen

vor 4 Stunden schrieb Blondi99:

irgendwann bekomme ich das perfekte Gleisbild hin.

Das musst du nicht, Dieter.
Niemand muss das hinbekommen.

Was du baust, das muss nur deinen eigenen Ansprüchen genügen.
Und an den Stellen, wo dir das nicht gelingt, helfen wir mit Tipps und Anregungen.

Gruß
Götz

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo Dieter

Man kann mit Flex-Gleise an einer Weiche anbringen , manchmal geht es nicht anders .

Zu beachten ist , dass das Flex-Gleis nicht zu Lang gewählt wird oder zieht . Dann kommt man zu weit von den Abstand weg .

Immer besser sieht es mit einen Bogengleis- oder Geradengleisstück aus .

Auf Märklin Seiten gibt es auch ein paar Modellbahn-Pläne , schau sie Dir an und versuche diese nach zubauen .

Sollten noch dabei Fragen kommen , bitte die Anlage mit hochladen , damit man hier Dir besser helfen kann .

Viele Grüße

H:xnS



Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo

danke für die vielen Tipps. ich weis  das ich evtl für euch blöde Fragen stelle. aber  ich muss erst alle Funktionen rausfinden. Leider habe ich ich neue Frage wofür es bestimmt eine einfache Lösung gibt.

Wenn ich Gleise über eine längere Strecke (egal ob gerade oder Kurve ) habe ich das Problem das sich die Gleise absenken  (Y,Z,x Achse ändern sich auch bei Position )

und dadurch habe ich beim Anschlußstück ein Höhenversatz , kann zwar die Gleise einzeln wieder anpassen, aber sobald ich eine Weiche einbaue passt min. ein Gleis in der Höhe nicht. Gibt es dafür auch eine Lösung  ?

mfg Dieter Screenshot 2020-09-27 220758.pdf

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo Blondi99,

Wenn Du schon beim ersten Gleis nicht alle Koordinaten auf Null hast, setzt sich jede von Null abweichende Koordinate als "Kettenreaktion "mit jedem neu angefügtem Gleis fort. Wenn beim ersten Gleis alles auf Null ist, kann es z.B. dieses Absenken nicht geben. Prüfe bitte von daher Dein Anfangsgleis. Und nutze für aufeinanderfolgende gerade und gekrümmte Gleisstücke die Funktion "Gleis/Straße anfügen".

Gruß

streit_ross

Bearbeitet von streit_ross
Link zu diesem Kommentar
Auf anderen Seiten teilen

Guten Abend

es klappt inzwischen immer besser , mit dem Höhenunterschied bei Gleisen klappt jetzt, habe auch den Höhenmodus , mit Geländeangleichung hinbekommen. Allerdings ist das mit dem Brückeneinbau eine ziemliche Fummelei . Ich weis es geht bestimmt auch einfacher Der Bahnhofsbereich sieht auch schon besser aus

mfg Dieter Screenshot 2020-09-28 214449.pdf
