mica57 Posted December 30, 2019 Posted December 30, 2019 Hallo, an alle. Ich bin ein neuer User des Studios und bin gerade dabei mir eine "Traumanlage" zu bauen. Dabei möchte ich auch das GBS nutzen. Dabei bin ich auf folgendes Problem ? gestossen: auf der virtuellen Anlage habe ich die Hauptsignale in den drei Varianten a) Hp0, HP1, HP2 b) Hp0, HP1 und c) Hp0, Hp2 verbaut. Diese Varianten möchte ich auch auf dem GBS darstellen. Dort gibt es jedoch nur die Variante a. Hat jemand einen Vorschlag für ein Go-Arround oder muss ich um eine Erweiterung im Katalog bitte. mfg Michael

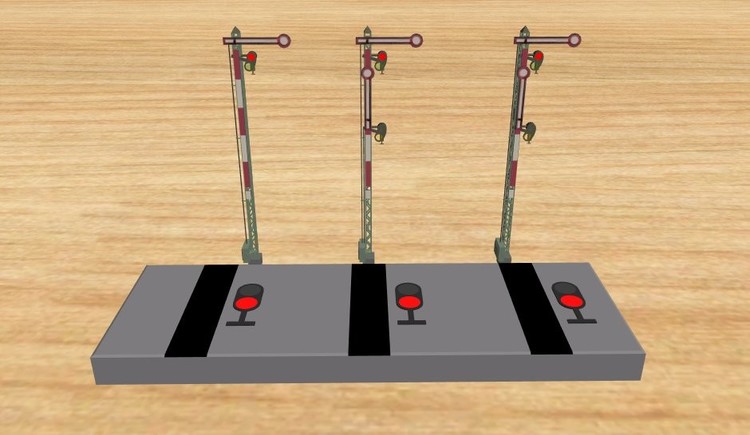

BahnLand Posted December 30, 2019 Posted December 30, 2019 (edited) Hallo Michael, bei den Varianten a) und b) aus Deiner Anfrage (im obigen Bild links und in der Mitte dargestellt) kannst Du das GBS-Signal direkt mit dem zu repräsentierenden Hauptsignal "verbinden". Damit nimmt das GBS-Signal stets automatisch die Stellung des verbundenen Hauptsignals an. Da das Hauptsignal links nur die Stellungen 0 = Hp0 und 1 = Hp1, nicht aber 2 = Hp2 annimmt, wird auch beim verbundenen GBS-Signal die Stellung 2 nie angenommen. Das 3-wertige GBS-Signal schaltet also auch beim 2-wertigen Hauptsignal Hp0/Hp1 korrekt. Anders sieht es beim Hauptsignal der Variante c) (im obigen Bild rechts) aus: Hier zeigt das Hauptsignal in Stellung 1 das Signal Hp2, aber das GBS-Signal zeigt in Stellung 1 HP1. Daher kann hier das GBS-Signal nicht einfach mit dem Hauptsignal verbunden werden. Man kann aber hier stattdessen die Ereignisverwaltung verwenden: Wenn das Formsignal 3 (Signal vom Typ Hp0/Hp2) auf HP0-Schaltet, wird das zugehörige GBS-Signal ebenfalls auf Stellung 0 geschaltet. Schaltet das Hauptsignal dagegen auf Stellung 1 (hier mit Signalbild Hp2), wird das GBS-Signal auf Stellung 2 (mit Signalbild Hp2) geschaltet. Es ist also prinzipiell möglich, für alle 3 Haupsignaltypen auch im GBS das passende Signalbild darzustellen. Du kannst Dir die Varianten in dem hier beigelegten Anlagenbeispiel anschauen: GBS-Signale.mbp Klicke auf den obigen Dateinamen, um die Datei im Modellbahn-Studio zu starten, und schalte dann von Hand die 3 Hauptsignale. Die GBS-Signale davor zeigen dann ebenfalls das jeweils passende Signalbild an. Solltest Du nicht die Version 5, sondern nur die Version 4 des Modellbahn-Studios besitzen, gib bitte hier bescheid. Dann muss ich das Beispiel für die V4 bereitstellen. Viele Grüße BahnLand Edited December 30, 2019 by BahnLand
mica57 Posted December 30, 2019 Author Posted December 30, 2019 Hallo BahnLand. Erst einmal ein herzliches Danke für die schnelle Antwort. Ich werde das gleich mal ausprobieren und gebe Dir dann ein Feedback. Allerdings habe ich noch eine kleine Anmerkung. Bei geplantem "manuellem Betrieb" hatte ich den Eindruck, dass ein Doppelklick im GBS (Simulationsmodeus) auf ein Signal Typ b und c keinerlei Aktion auslöst, da der nächste Signalzustand mit dem verbundenen Signal inkompatibel ist. Hast Du hier noch einen Tip? Mit bestem Dank Michael
BahnLand Posted December 30, 2019 Posted December 30, 2019 Hallo Michael, sorry, das war leider nur die "halbe Miete". Natürlich möchte man am GBS nicht nur die Umschaltungen auf der Anlage sehen, sondern auch über das GBS die Anlage schalten können. Insofern war meine Ereignissteuerung unvollständig. Das von Dir genannte Problem hängt damit zusammen, dass man Signale genauso wie Weichen mittels "Mausklick auf das Objekt" nur "vorwärts" umschalten kann. Und bei einem 3-wertigen Signal folgt auf den Zustand 1 immer der Zustand 2. Und weil letzterer bei einem 2-wertigen Schaltobjekt nicht existiert, kann er bei einem verbundenen 3-wertigen Objekt auch nicht eingestellt werden. Also bleibt der Zustand beim Klick auf das 3-wertige Objekt einfach hängen. Deshalb funktioniert die Verknüpfung des 3-wertigen GBS-Signals auch nur mit dem 3-wertigen Formsignal korrekt. Für die Steuerung der 2-wertigen Formsignale mit dem 3-wertigen GBS-Signal muss also in beiden Fällen b) und c) die Ereignisverwaltung herangezogen werden. Ich habe diese enntsprechend korrigiert (erweitert) und stelle die mbp-Datei mit den Schaltbeispielen hier noch einmal ein: GBS-Signale 2.mbp Viele Grüße BahnLand
mica57 Posted December 31, 2019 Author Posted December 31, 2019 Hallo BahnLand. Deine Lösung ist super. Mein Test sagt -> alles O.K. Mit einem herzlichen Dankeschön Michael P.S. An Alle Einen guten Rutsch ins neue Jahr
aloys63 Posted December 31, 2019 Posted December 31, 2019 Hallo BahnLand Dein GBS -Signahl 2 geht bei mihr nicht komt nur die srahrt Seite
BahnLand Posted December 31, 2019 Posted December 31, 2019 Hallo Aloys, kann es sein, dass Du (noch) die MBS-Version 4 hast?. Ich habe das Beispiel für V5 gebaut. damit kann es in V4 nicht geladen werden. Man kann diese Konfiguration aber auch in V4 nachbauen: GBS-Signale V4.mbp Viele Grüße BahnLand
aloys63 Posted January 1, 2020 Posted January 1, 2020 Nein ich habe V5 Profi schon länger V4 ist jetz auch Profi ob wohl ich die nicht gekauft habe ist schon öfter das bei den links hir nur die startseite kommt muss auch immer angeben ob mit V5 oderV4 kan ich auswählen
BahnLand Posted January 1, 2020 Posted January 1, 2020 Hallo Aloys, wenn Du in einer MBS-Version berechtigt bist, die Profi-Funktionalität zu benutzen, gilt diese Berechtigung auch für die älteren MBS-Versionen. Wenn Du eine mbp-Datei mittels (Doppel-)Klick öffnest, wird die zu verwendende MBS-Version immer abgefragt. Es ist allerdings die jeweils zuletzt verwendete Version voreingestellt. Wenn Du also die zu verwendende MBS-Version nicht ändern möchtest, genügt ein Klick auf den OK-Button, um die mbp-Datei zu öffnen. Viele Grüße BahnLand
aloys63 Posted January 1, 2020 Posted January 1, 2020 Bei disem Link GBS-Signale 2.mbp öfnet nur die startseite in V5
BahnLand Posted January 1, 2020 Posted January 1, 2020 Hallo Aloys, vor 50 Minuten schrieb aloys63: Bei disem Link GBS-Signale 2.mbp öfnet nur die startseite in V5 das ist korrekt. Denn dieses Beispiel ist in V5 erzeugt worden und kann daher in V4 nicht ablaufen. Deswegen habe ich ja auch noch das Beispiel "GBS-Signale V4.mbp" hier bereitgestellt, das mit dem Beispiel "GBS-Signale 2.mbp" funktional identich ist, aber von mir mit MBS V4 erzeugt wurde. Es kann daher auch mit MBS V4 geöffnet werden. Wenn Du beide Beispiele gleichzeitig öffnest ("GBS-Signale 2.mbp" mit MBS V5 und "GBS-Signale V4.mbp" mit MBS V4 - Du kannst beide MBS-Versionen parallel betreiben), wirst Du in der Bedienung und im Verhalten beider Beispiele keinen Unterschied bemerken. Nur die Ereignisdefinitionen sehen entsprechend dem jeweiligen EV-Layout unterschiedlich aus. Viele Grüße BahnLand
aloys63 Posted January 1, 2020 Posted January 1, 2020 Hallo das habe ich schon Verstanden aber "GBS-Signale 2.mbp" geht nicht auf habe nur die startseite das Beispil wird nicht angezeigt
metallix Posted January 1, 2020 Posted January 1, 2020 vor einer Stunde schrieb aloys63: Hallo das habe ich schon Verstanden aber "GBS-Signale 2.mbp" geht nicht auf habe nur die startseite das Beispil wird nicht angezeigt Hi Aloys Also ich habe es gerade mit dem von dir, bei der reklamation, mit eingesteltem link heruntergeladen und gestartet.V5 springt an und laed es einwandfrei.... Cheers Tom
BahnLand Posted January 1, 2020 Posted January 1, 2020 Hallo Aloys, versuche bitte alternativ folgendes: Klicke im Forum die Datei "GBS-Signale 2.mbp" mit der rechten Maustaste an und wähle dann im aufklappenden Popup-Menü "Ziel speichern unter ..." aus. Du kannst die mbp-Datei nun in irgend einem Windows-Verzeichnis Deines PCs abspeichern. Starte nun Dein MBS V5, doppelklicke im Begrüßungsbildschirm auf "Meine Anlagen" und klicke dann ganz unten "Vorhandene Anlage importieren" an. Wähle jetzt die von Dir abgespeicherte mbp-Datei aus. Sollte diese Variante auch nicht funktionieren, kann ich Dir nicht weiterhelfen. Dann musst Du Dich an @Neo wenden. Viele Grüße BahnLand
streit_ross Posted January 1, 2020 Posted January 1, 2020 Hallo Aloys, Du musst nach dem Download des Links erst das Modellbahnstudio schließen. Dann im Ordner, wo der Download abgespeichert ist, die Datei anklicken. Das MBS startet neu und die Datei wird geöffnet. Gruß streit_ross
Goetz Posted January 1, 2020 Posted January 1, 2020 Mit dem Hinweis von @streit_ross wurde mir klar, warum es bei dir nicht klappt, @aloys63 Das 3D-Modellbahnstuduo darf nicht geöffnet sein, wenn du hier eine Beispielanlage anklickst.
streit_ross Posted January 1, 2020 Posted January 1, 2020 (edited) Na ja, offen muss das 3D-Modllbahnstudio bzw. das Forum schon sein , damit er hier eine Beispielanlage anklicken kann. Aber vor dem nachfolgenden Öffnen der gedownloadeten Beispielanlage darf es nicht geöffnet sein. Edited January 1, 2020 by streit_ross
metallix Posted January 1, 2020 Posted January 1, 2020 vor 3 Stunden schrieb Goetz: Mit dem Hinweis von streit_ross wurde mir klar, warum es bei dir nicht klappt, aloys63 Das 3D-Modellbahnstuduo darf nicht geöffnet sein, wenn du hier eine Beispielanlage anklickst. Blindheit oda "Spätzündung"?
