jens.boeltzing Posted October 11 Posted October 11 Ich hatte vor Jahren die Idee die Brockenbahn nachzubilden, aber keine Ahnung wie ich das Höhenprofil erstellen sollte. Jetzt habe ich die Anlage von JimKnopf entdeckt und als Ergänzung die Station des DWD erstellt und möchte sie zur Verfügung stellen. In der zip-Datei ist ein Screenshot des Turms und die glb-Datei aus Blender enthalten. Wie könnte es weitergehen? JeBo (Jens) Brocken DWD.zip

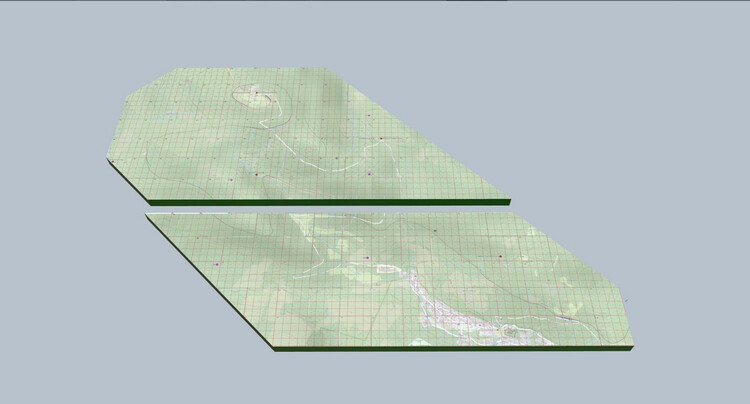

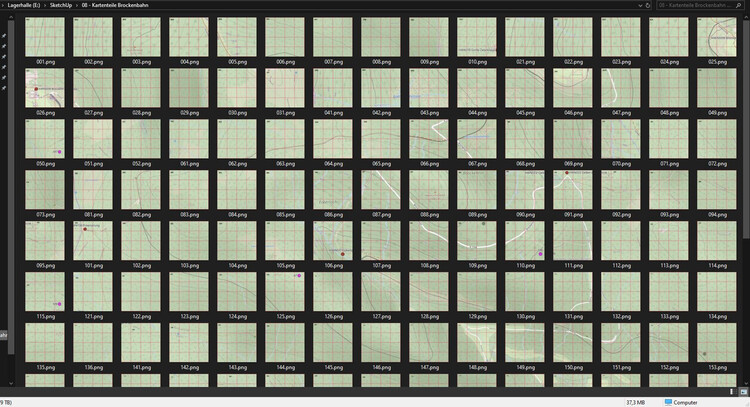

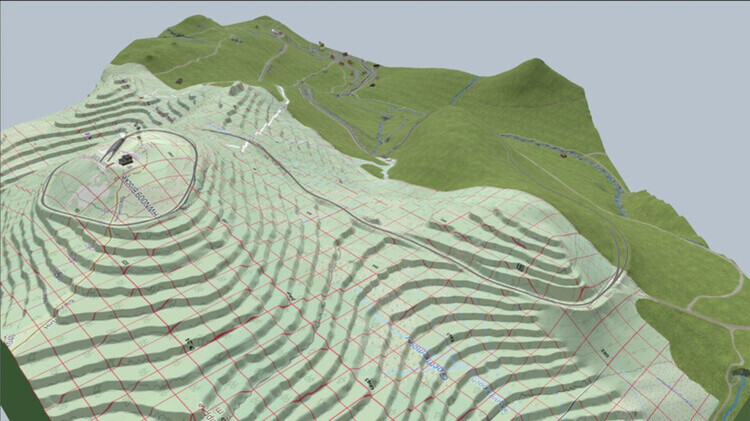

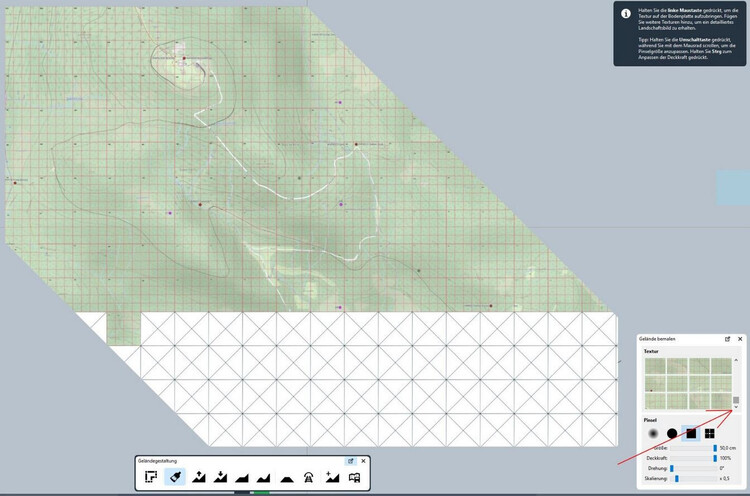

JimKnopf Posted October 13 Posted October 13 Hallo Jens @jens.boeltzing schönes Modell und schon steht es auf dem Brocken. Bevor du das Modell in den Online Katalog hochladen kannst, musst du Neo per Mail um die Freischaltung bitten, danach kannst du deine Modelle hochladen. Das Höhenprofil erfordert etwas mehr Arbeit. Aus meiner Wanderkarten App habe ich viele Bildschirmfotos gemacht und dann die Fotos auf eine Größe von 1024x1024 Pixel geändert. Die Fotos dann ins Modellbahn Studio unter Eigene Texturen abspeichern. Mit der ersten Textur dann auf deiner Grundplatte oben Links beginnen. Du siehst dann wann die erste Textur sich wiederholt und da beginnst du mit der zweiten Textur. @BahnLand hatte da mal einen sehr guten Beitrag geschrieben, ich hätte gerne einen Link dorthin gemacht, aber wenn ich etwas im Forum suche finde ich alles andere aber nicht das was ich suche. Da werden noch etliche Versuche bei dir anstehen, bis es klappt. Danach das Gelände an den Höhenlinien anheben und fertig. Der Maßstab zwischen Gelände und Eisenbahn stimmt bei meiner Brockenbahn nicht selbst Spur T ist noch zu groß. Vielleicht konnte ich dir hiermit etwas weiterhelfen. Gruß Axel
JimKnopf Posted October 13 Posted October 13 bedenke das nur 128 Texturen pro Bodenplatte möglich sind da hilft nur eine zweite Platte schönen Sonntag wünscht Axel
BahnLand Posted October 13 Posted October 13 Hallo Axel, vor 7 Stunden schrieb JimKnopf: BahnLand hatte da mal einen sehr guten Beitrag geschrieben, ich hätte gerne einen Link dorthin gemacht, aber wenn ich etwas im Forum suche finde ich alles andere aber nicht das was ich suche. Du hattest sicher diesen Beitrag von 2015 gemeint. Einen ähnlichen Beitrag dazu hatte ich bei der Erstveröffentlichung der Gotthard-Anlage im alten 3D-Eisenbahnpaner 2012 geschrieben. Da das Forum nur bis 2013 zurück reicht, füge ich den relevanten Abschnitt aus jenem Betrag hier als PDF-Dokument ein. Landschaftsprofil auf Basis von Höhenlinien.pdf Seinerzeit hatte ich das Höhenlinien-Modell in die Graustufen-Grafik im obigen PDF-Dokument umgewandelt und hieraus das Höhenprofil der Gotthard-Anlage erzeugt. Da hier jedoch in der Graustufen-Bitmap (bmp-Dateiformat) nur 255 Höhenwerte zur Verfügung stehen, habe ich in der neueren Version der Gotthard-Anlage von 2015 für die Verwaltung der Höhendaten das csv-Dateiformat verwendet, wo theoretisch mehr als 100000 Höhenstufen möglich sind. Hierdurch konnten die "Reisterrassen" im Vergleich zur ersten Anlagen-Variante deutlich reduziert werden. In der aktuellen Version des Modellbahn-Studios kann an die verbliebenen Treppenstufen noch "glätten". Viele Grüße BahnLand
jens.boeltzing Posted October 14 Author Posted October 14 Vielen Dank für die Infos von JimKnopf und Bahnland. Mit der Erstellung eines Höhenprofils werde ich mich noch beschäftigen müssen. Bei Modellen fällt es mir leichter. Damit der DWD auf dem Brocken Gesellschaft bekommt hier noch der Funkturm. Viele Grüße Jens Brocken Funkturm.zip
Sintbert Posted October 14 Posted October 14 Falls du die Höhenmodelle nicht selbst erstellen willst: https://www.lvermgeo.sachsen-anhalt.de/de/gdp-open-data.html da kannst du die geotiff Files herunterladen für den Bereich den dich interessiert. https://mygeodata.cloud/converter/geotiff-to-xyz Hier lässt sich das ganze zu .xyz files umwandeln. Über die angehängten Powershell scripts lassen sich diese umbauen/ausschneiden auf den Teil den du willst und daraus das Höhenfeld für eine Bodenplatte generieren. Die Scripts sind allerdings für die Schweizer .xyz Files geschrieben, da musst du sicher diverses anpassen. Vor allem für die Koordinaten aus Deutschland. xyz-3DMBS.zip
jens.boeltzing Posted November 2 Author Posted November 2 Ich war weiterhin auf dem Brocken tätig und zum DWD und dem Funkturm gesellen sich nun 5 weitere Gebäude
JimKnopf Posted November 2 Posted November 2 Hallo @jens.boeltzing kannst du hier die Modelle einstellen, bitte 🥺 Gruß Axel
Neo Posted November 4 Posted November 4 Hallo Jens, ich habe dich für den Modellupload freigeschaltet. Du hast nun die Möglichkeit, deine 3D-Modelle per Rechtsklick im Katalog zu veröffentlichen. Aktuell benötigen deine Modelle aber noch eine Überarbeitung, damit sie für den Online-Katalog geeignet sind. Du arbeitest noch nicht mit Multitexturen, wodurch deine Modelle viele Materialien besitzen, die sich negativ auf die Verarbeitungsgeschwindigkeit auswirken. Auch fehlen deine Modelle Detailstufen mit weniger Polygonen. Wenn du deine Modelle als Entwurf veröffentlichst, bekommst du eine Content-ID, die du hier mitteilen kannst. Dann können die anderen Nutzer deine Modelle testen und dir weitere Ratschläge zur Verbesserung geben. Viele Grüße, Neo
jens.boeltzing Posted November 4 Author Posted November 4 Ein Hallo an alle Teilnehmer, bisher sind 8 Modelle für die Station auf dem Brocken fürs Erste fertiggestellt. Gern füge ich sie als zip-Datei bei und freue mich auf Hinweise zur Verbesserung. In der Zwischenzeit sind alle Modelle mit Multitextur, für die Schriftfarben habe ich aber keine Möglichkeit gefunden auf die Multitextur zuzugreifen und habe separate Farben verwendet. Für Hinweise, wie die Polygone zu reduzieren wären bin ich dankbar. Die Kuppeln auf Brockenhaus und Brockenhotel sind ware Polygonfressser. Wegen der Beschränkung auf 4 MB sind mehrere Posts nötig. Sorry. 2 von den 8 passen nicht hinein. Hier Teil1. Viele Grüße, Jens
Neo Posted November 4 Posted November 4 Hallo Jens, bitte nutze die Entwurfsfunktion des Online-Katalogs, anstatt hier Zip-Dateien hochzuladen. Viele Grüße, Neo
jens.boeltzing Posted November 4 Author Posted November 4 Hallo Neo, war wohl der falsche Weg. Alle Modelle sind nunmehr als Entwürfe zum Katalog hochgeladen. Freue mich auf Resonanz. Viele Grüße Jens
Klartexter Posted November 4 Posted November 4 vor 1 Minute schrieb jens.boeltzing: Hallo Neo, war wohl der falsche Weg. Alle Modelle sind nunmehr als Entwürfe zum Katalog hochgeladen. Freue mich auf Resonanz. Viele Grüße Jens Es wäre hilfreich, wenn Du die ID hier mit angeben würdest, Jens.
BahnLand Posted November 4 Posted November 4 Hallo Jens, vor 13 Minuten schrieb Klartexter: Es wäre hilfreich, wenn Du die ID hier mit angeben würdest, Jens. es ist nicht nur hilfreich, sondern notwendig, dass Du die Content-IDs Deiner Modelle hier veröffentlichst. Denn Entwürfe erscheinen nicht in der öffentlichen Katalog-Übersicht, sondern können nur durch Eingabe der Content-ID angezeigt und somit zum Testen auf die Anlage gezogen werden. Die Content-ID für jedes Deiner Modelle, die Du als Entwurf veröffentlicht hast, findest Du, indem Du in Deiner privaten Katalog-Vorschau beim jeweiligen Modell auf das Zahnrädchen rechts oben klickst und dann im Popup-Fenster ganz unten die Eigenschaften auswählst. In dem nun aufklappenden Fenster findest Du ganz unten die Content-ID, die Du mit Copy&Paste hier in das Forum übertragen kannst. Erst wenn wir die Content-IDs Deiner als Entwurf veröffentlichten Modelle kennen, können wir diese lokalisieren, testen und letztendlich Verbesserungsvorschläge abgeben. Viele Grüße BahnLand
jens.boeltzing Posted November 4 Author Posted November 4 Viele Dank für die Unterstützung. Bin ja neu hier. Hier die IDs DWD - FEAC5B00-4C80-4C54-A2CA-1318F24ADB4C Funkturm - 096EB0E6-19B2-4C9D-AB3F-B85BBCB026DC Nebengebäude - F0F742CC-FCAE-4975-A0F2-94988521BDEE Wolkenhäuschen - 45E9D8FB-4F55-46AA-9D1E-79D389957791 Brockenhaus - D13B1039-3F45-4A99-82E6-ECFE3FE91334 Brockenhotel - 72516E96-858F-413B-A28B-FB0864E7A5F0 Hotel Haus 1 - 749A4387-943B-4D4F-BCEF-2104122985FF Hotel Haus 2 - 44E70F0C-9904-47BA-988A-9FE83ECD1D06D

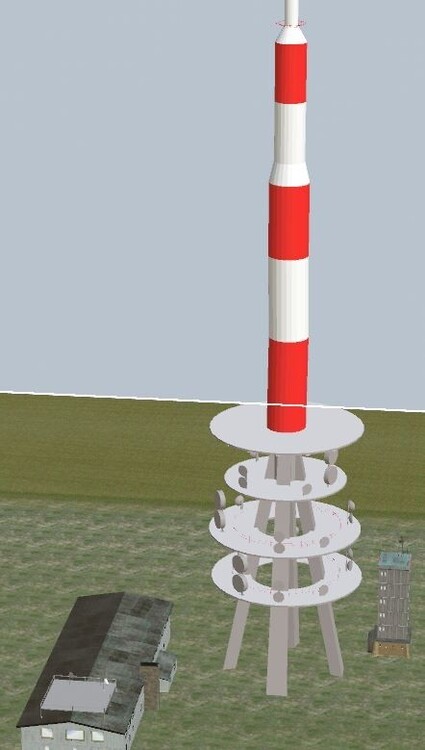

maxwei Posted November 4 Posted November 4 (edited) Hallo Jens Erstmal gut dass es wieder einen Modellbauer gibt. Zum ersten Modell: DWD Zumindest eine LOD-Stufe (LOD2) wäre nicht schlecht. Und es gibt einige Texturfehler: Bei so einem hohen schönen Gebäude wäre eine Innenbeleuchtung eine Option. Funkturm: schönes Modell, auf bestimmte Objekte bitte ein Smooth aktivieren, Polygone lassen sich hier noch reduzieren: und ein bisschen sehr groß? Insgesamt erscheinen mir die Größenverhältnisse bei Scale=1 nicht ganz korrekt. Nebengebäude wie oben: Innenbeleuchtung, SMooth Wolkenhäuschen: Dachtextur, steht nicht am Boden, 0-Punkt Z-Achse bitte korrigieren Brockenhaus, Brockenhotel ebenfalls: 0-Punkt, zu viele Polygone, LOD-Stufen, Innenbeleuchtung, Smooth Hotel Haus 1: zu viele Polygone, LOD-Stufen, Innenbeleuchtung Hotel Haus 2: nicht auffindbar So, jetzt reichts, sieh es als Vorschläge lg max Edited November 4 by maxwei
Little Posted November 5 Posted November 5 vor 12 Stunden schrieb maxwei: Hotel Haus 2: nicht auffindbar Las das letzte "D" von der ID weg....
jens.boeltzing Posted November 5 Author Posted November 5 Ein Hallo von mir und vielen Dank für die Rückmeldungen, DWD Texturfehler behoben, Funkturm gesmootht und Wolkenhäuschen Dachtextur auf Ursprung gestellt. Hier die neuen IDs Wolkenhaus - 79328977-A0DC-411A-8646-893BA8A29FAF DWD - 44752B85-8207-4FFB-8485-859DFAEC7B51 Funkturm - C8959B89-3C45-44EB-9963-A3A7848FE7CB Als absoluter Anfänger wäre froh über einen Hinweis oder link wie ich eine Gebäudeinnenbeleuchtung realisieren könnte, meine Fenster sind derzeit über den UV Editor als Bilder eingefügt und damit undurchsichtig. Auch ich war erstaunt über das Grössenverhältnis der Gebäude zum Funkturm, aber der Funkturm soll 115 m hoch sein und bei dem DWD bin ich über die Geschosshöhen auf eine Höhe von etwa 20 m gekommen. Das ist schon ein erheblicher Grössenunterschied. Viele Grüsse Jens
jens.boeltzing Posted November 12 Author Posted November 12 Ein weiteres Hallo an Alle, es gibt Neues. Der Brockenbahnhof ist fertig. Ich habe auch endlich das "LOD" kapiert. Mein Modell hat eine LOG Stufe, bei der lediglich die drei Schriften fehlen und schon war die Polygonzahl ok. ID Brocken Bahnhof - C72382F5-0D71-4578-B208-8CB7AD0FBF04
jens.boeltzing Posted November 14 Author Posted November 14 Ein weiteres Hallo an Alle, es gibt Neues. Der Brockenbahnhof ist fertig. Ich habe auch endlich das "LOD" kapiert. Das Modell hat eine LOG Stufe, bei der lediglich die drei Schriften fehlen.

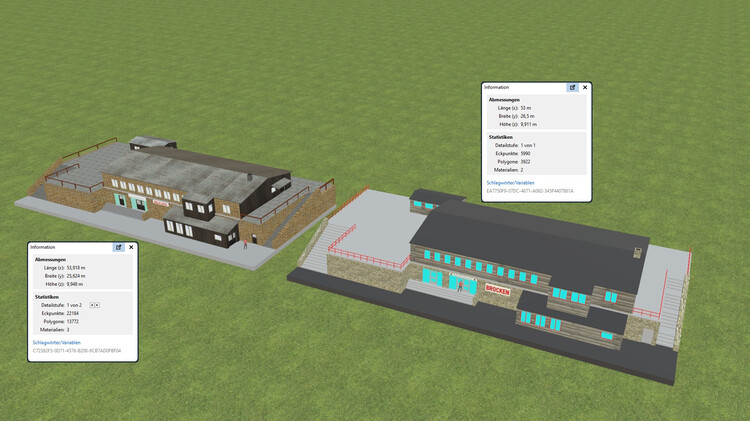

JimKnopf Posted November 14 Posted November 14 (edited) Hallo @jens.boeltzing habe dein Modell "Brocken Bahnhof" mal in Sketchup nachgebaut weil mir die 13.772 Polygone einfach zu viel waren. Es geht auch mit 3922 Polygone wenn man die Innenseiten der Flächen nicht texturiert und auf 3d Schriften verzichtet. In meinem Wilhelma Theater ID E5A41FF4-8AC2-4303-B7E1-B8BBB25264B4 habe ich von den 3D Türen und Fenster ein Foto gemacht und als Textur verwendet. Vielleicht kannst du dein Modell noch einmal überarbeiten ? Mein Brockenbahnhof findest du als Entwurf unter EA7750F9-07DC-4671-A062-345F4407881A Gruß Axel Edited November 14 by JimKnopf Text
jens.boeltzing Posted November 15 Author Posted November 15 Hallo JimKnopf, wie kann man in nur so kurzer Zeit ein Modell an dem ich Tage zugebracht habe nachbauen? "Hut ab"! Wenn ich bei meinem Modell auf 3D Schrift verzichte, ergibt sich nur eine geringfügige Reduzierung der Polygone. Daran kann es wohl nicht liegen. Mit dem Hinweis Innenseiten von Flächen nicht zu texturieren bin ich überfordert. Ich bringe aus einer Multitexturdatei doch nur auf der Vorderseite von Flächen eine Textur an oder ist dass ein Irrtum? Für Nachhilfe wäre ich dankbar. Gruß Jens
JimKnopf Posted November 16 Posted November 16 (edited) Hallo Jens, @jens.boeltzing das war nun keine Kunst, ich konnte ja alle Maße von deinem Modell nehmen. Ich habe den Bhf Schierke schon seit längeren im Schraubstock und wenn ich daran Denke wie lange ich bei Tante Google nach den Grundmaßen und brauchbare Fotos gesucht habe. Da ich meine Modelle mit Sketchup erstelle, kann ich dir beim Blender nicht helfen. Nur soviel in Sketchup erstelle ich einzelne Gruppen, hier haben der Rote und Gelbe Quader je 12 Polygone wenn sich die im Modell kreuzen bleibt es 12 Polygone pro Quader. Dagegen sind es 52 wenn sich die Quader kreuzen ohne das sie vorher in einzelne Gruppen gepackt wurden. So lassen sich beim Geländer schon viele Polygone einsparen. Wie das in Blender umgesetzt wird kann dir bestimmt jemand hier im Form erklären. Gruß Axel Edited November 16 by JimKnopf Text
maxwei Posted November 16 Posted November 16 Hallo @jens.boeltzing Wenn du willst stelle den Bahnhof hier ein dann könnte ich mal drüber schauen. lg max

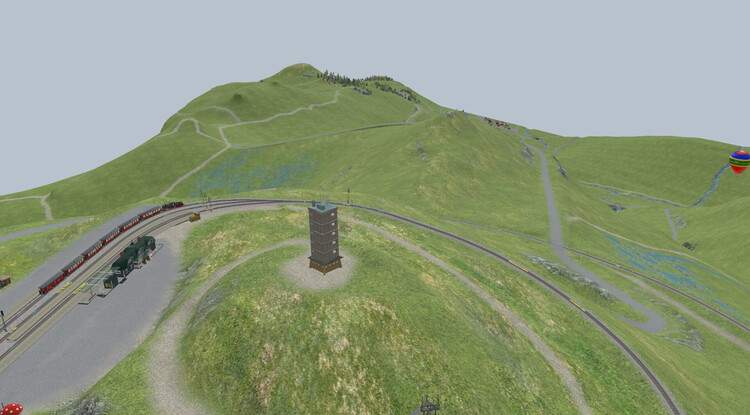

jens.boeltzing Posted November 16 Author Posted November 16 Hallo Axel, ich werde deine Anregung zu Geländer und Polygonen mit Blender mal testen. Damit der Brocken lebendig bleibt hier ein neuster Screenshot und die ID für den DWD Turm nun auch mit beleuchteten Fenstern. Endlich erfolgreich umgesetzt nach einer Beschreibung von BahnLand. DWD Turm - ID A0DDCDA6-BDA6-4D95-B8F6-EF6F23C76608
