Hallo Klaus Klartexter ( also Walter ) hat hier auf seine Beispielplatte gezeigt und zwar die hintere Reihe - Baukasten-Set . Diese findet man hier .... .... man sollte mal alles durchschauen , welche Möglichkeiten gibt als Modell . Die hier angesprochen Modelle grünen Kasten ( Markierung ) sind als Bau-Set gestaltet , das heißt es gibt noch viele Varianten zu den einzelnen Modelle . Durch aufsetzen der Modelle kann man ein Hochhaus selbst bauen und der Vorteil alle können die Modelle auch sehen bei Veröffentlichung der Anlage . Auswahl ist viel mehr geworden als vor gut einem halben Jahr ! Verbesserungen werden auch schonmal zwischen durch gemacht , wenn die freiwillige Modellbauer hier noch dabei sind . Einige Modelle sind leider nicht mehr veränderbar , weil die Modellbauer nicht mehr hier Aktiv sind ( z.b. Verstorben ) . Viele Grüße HnS

Hallo Modellbahnfreunde Hallo Götz und Hallo neuLich Habe vor die gefahrene Kilometer ( Zählwerk ) zur Anzeige zubringen . Vorbereitung von mir in Bild .... Ein Gleis in Maßstab 1:1 kann max 348 m gebraucht werden . Um eine Länge von 1000 m ( 1 km ) , habe ich ein Gleis auf 250 m eingestellt - danach auf 45° ( Grad ) gebracht . So oft mit Plus am Gleisende gedrückt bis der Kreis geschlossen ist . Gehe mal davon aus , dass das Gleis eine Streckenlänge von 1000 m aufweist . Um es im Bild zusehen habe ich das Kontaktgleis und Fahrzeug stark vergrößert , sollte eigentlich kein Einfluss nehmen bei der Reaktion . " Fahrzeug - Betreten - ein Gleiskontakt " Ideal wär vielleicht noch je 100 m dazu - also eine Stelle hinter dem Komma - Zählung alle 100 m . Ein Schalter ( hier Kippschalter ) startet das Fahrzeug oder SX1-Fahrzeug ( für Zählung ) und ein weiteres Fahrzeug der den Kilometerstand anzeigen soll im Fahrzeug . Jedes mal wenn der Zählfahrzeug das Gleiskontakt betreten hat , soll eine Einheit zur Kilometerstand ( Kilometerzähler ) anzeigen . Reset - Funktion sollte nur einmal eingesetzt werden , wenn ein Fahrzeug NEU auf der Platte gebracht wird . Vielleicht sollte zu Beginn ein Gleis genommen werden , für die initiale Phase eines Fahrzeug aus dem Katalog . Beispiel eine Sackgasse , die das neue Fahrzeug aufnimmt als Erkennung der Anlage der Steuerung . Das Fahrzeug , welches die Modelle Tachometer und Kilometerstand erhalten müssen verknüpft werden , dann in der EV / Lua eingebracht werden . Bedeutung für Initial auf Deutsch verstehe ich Anfänglich oder Beginn des Ablauf !!!! Wenn man das anders lösen kann , bitte hier ein Vorschlag geben . Ich bin von einer Strecke ausgegangen , die ein Fahrzeug hinter sich gebracht hat . Vielen Dank für die weitere Hilfe ... ! Viele Grüße HnS

Hallo Easy Vorschlag finde super , auch die Variante 2 für langsame Fahrzeuge bestens . Fehlt nur ein Tachometer mit einer Drehnadel - Modell mit Fahrzeug verbinden . Vielen Dank für dein Vorschlag ! Viele Grüße HnS

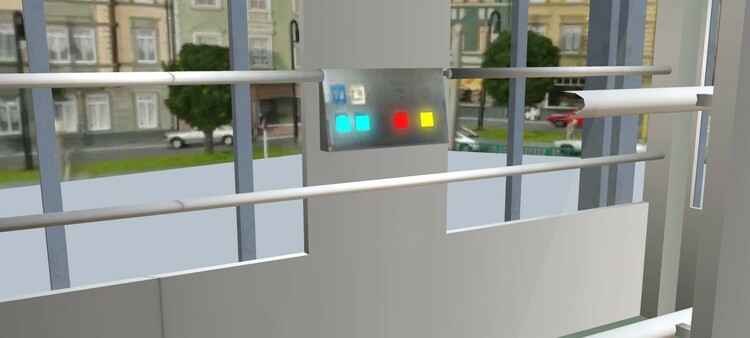

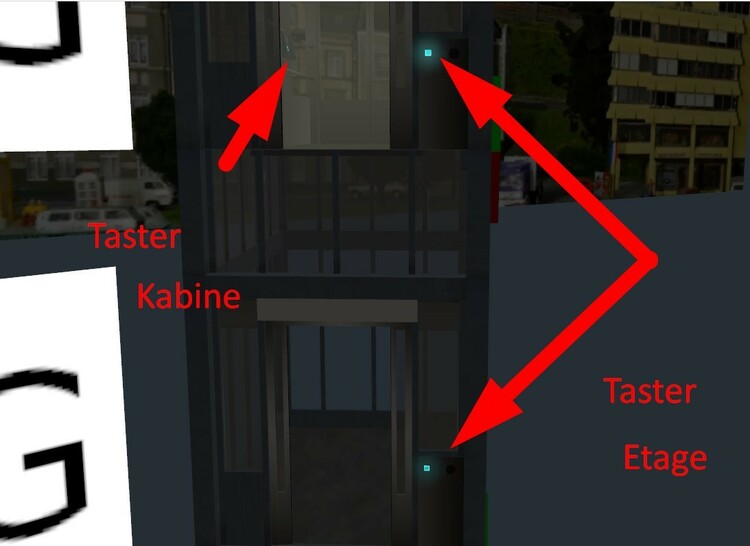

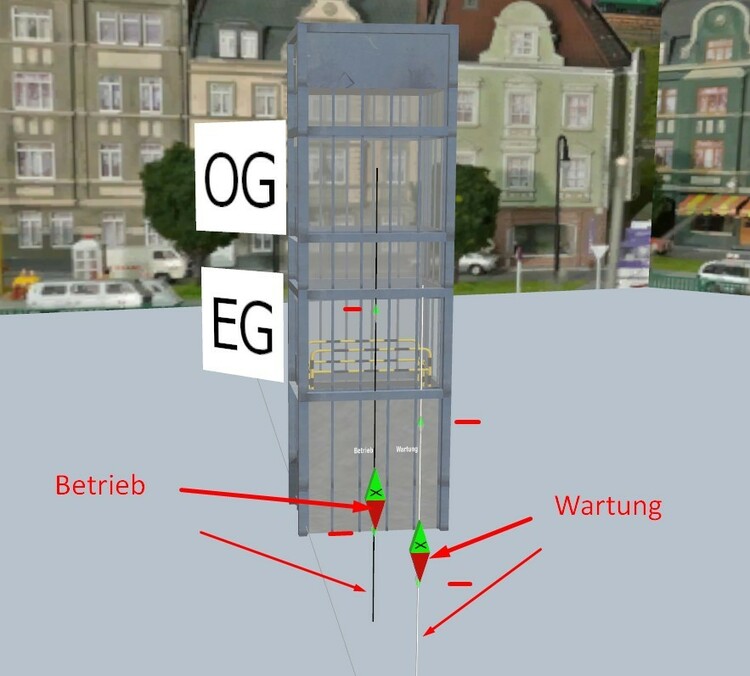

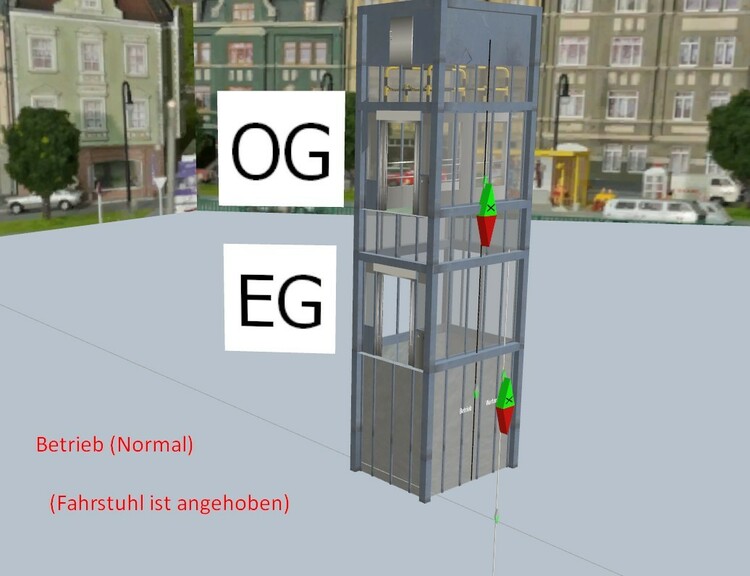

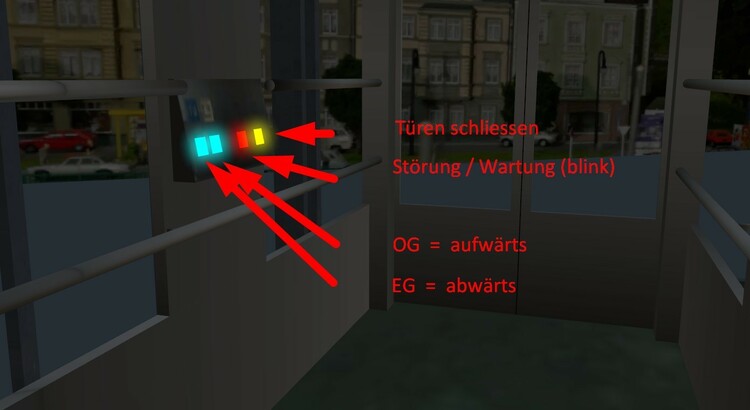

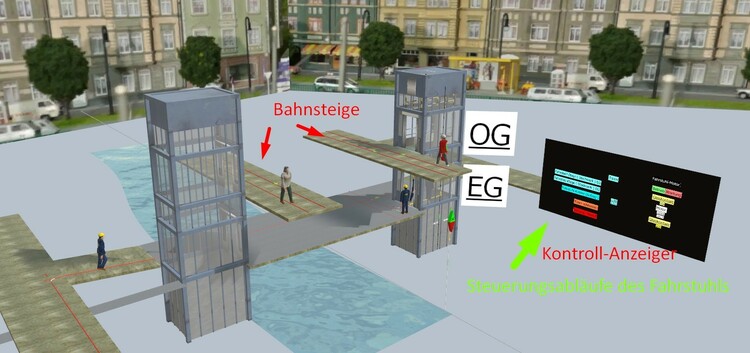

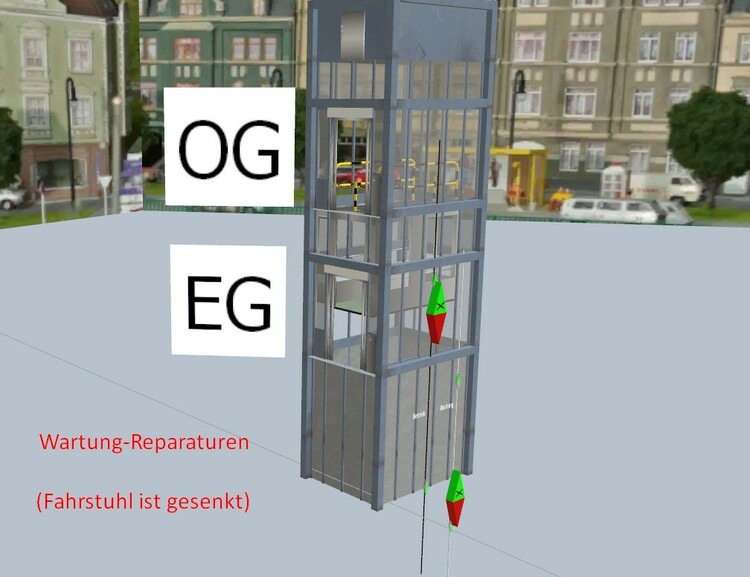

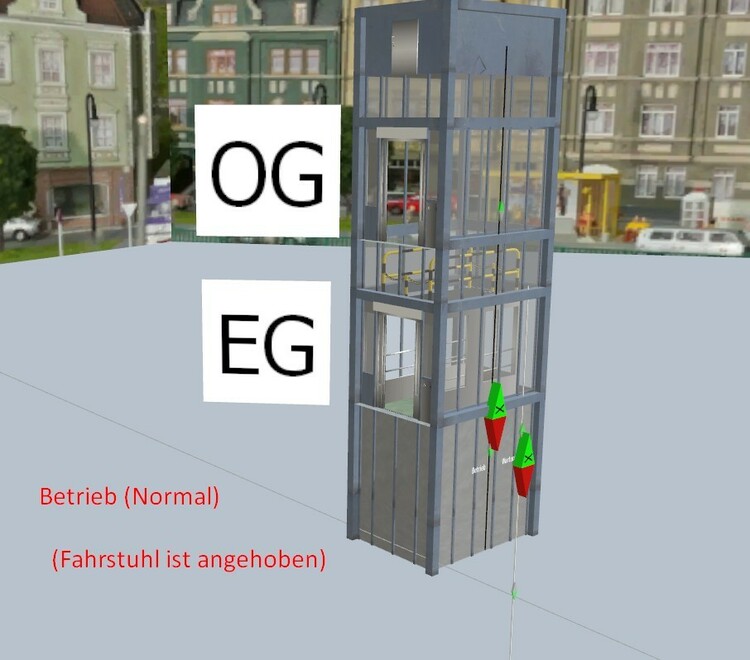

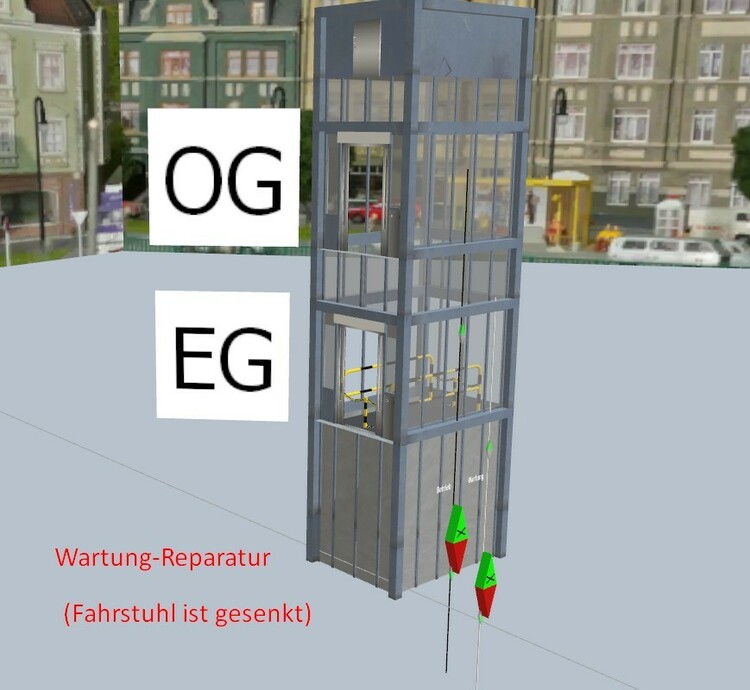

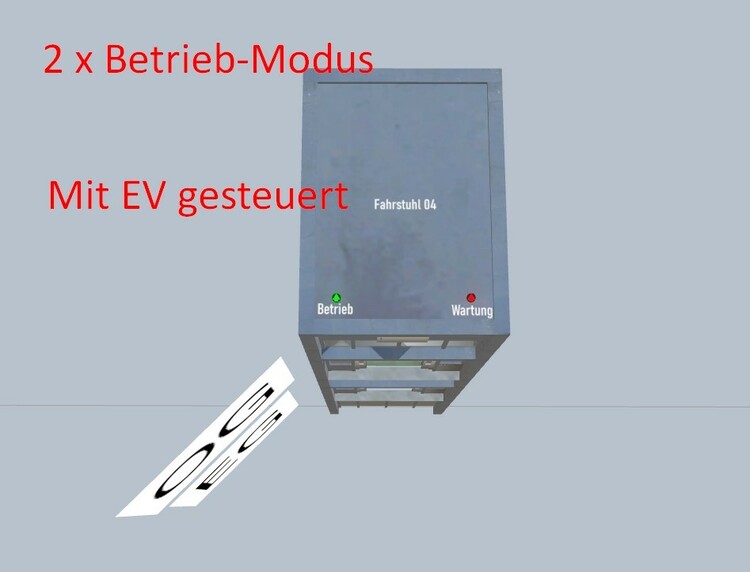

Hallo Modellbahnfreunde Habe mich mit einem Problem angenommen , wie man in der City ( oder Vorstadt ) Personen fortbewegen könnte . Hier ein Proto-Typ " Kabine-Magnetbahn " , das Modell ist eigentlich eine Gondel für die Seilbahn . Den langen Arm kann man unsichtbar machen im Modell . Hier ein kleiner Film ....... You-Tube Link https://youtu.be/CKll13nyDfk Habe auch eine Sitzgelegenheit mit eingebaut ( verknüpft ) , dass ist hier im Video nicht zu sehen . Station " Haltepunkt " für die Kabinen , ein bisschen von der Schwebebahn und Magnetbahn abgeleitet . Ein Doppeldecker hat unter der Station genug Platz von der Höhe da durch zufahren . Personen " Fahrgäste " können mit Fahrstühle hoch oder runter kommen . Treppen können vielleicht noch dazu kommen . Vorstellung : Wie man eine Lösung für die City lösen könnte , und auch noch fast lautlos und Umwelt schonend . Mein Beispiel hat 2 mal 3 Fahrspuren für den Verkehr . Das Prinzip könnte man Unterirdisch ebenfalls einsetzen , ohne Fahrpersonal , da man es mit seinem Ziel eingeben kann . Die Kontrolle wird mit Videoüberwachung und Elektronik erledigt - Fachleute können vor Ort Kontrolle auch durchführen . Dieses Verkehrsnest ist so Aufgebau , dass bei Störung nur im ganz kleinen Bereich gesperrt wird . Die defekte Stelle wird nach Reparatur wieder direkt freigegeben . Signale entfallen , die Anlage hat entsprechend viele Sensoren für die Fortbewegung . Zentrale besteht aus mehreren vernetzte Steuerungssysteme ( Computer ) . Technische Ausfälle sind so sehr gering gehalten . Das Protomodell muss noch im Einzeln weiter vorbauen , sodass ein freier Modellbauer es nach meiner Vorlage aufbauen kann . Warum nicht mal ein Prototyp in den Katalog bringen - für die Zukunft . Vielen Dank und viele Grüße HnS

Hallo Götz Jetzt wie Du es hier schreibst ist es auch richtig - ich hatte irgendwie das Format verwechselt - man , man ... Aber deine Erklärung der Buchstaben ihrer Bedeutung kannte ich nicht alle - Ok , wieder was dazu gelernt . In meiner EV - Beschriftungsform steht es nämlich so : %.0f . Das " d " kannte ich noch nicht , aber jetzt . Sorry Neulich für meine falsche Aussage oben - korrekt ist ja jetzt zwei Zeile darüber ! Denke mal , das ich eher ein Tippfehler gemacht habe , Aber die Aufklärung von Götz hat es jetzt aufgelöst . Viele Grüße HnS

Hallo Klaus Ist das Gleis besetzt soll die Anzeige des GBS-Bausteins Rot haben . Bei freien Gleis ist es normal schwarz - man kann zwar für sich es anders machen und die Reservierung ( gelbfarbig ) freies Gleis wählen . Ein Farbwechsel kommt nur dann , wenn ein Zug / Lok das entsprechende Gleis befährt ( treten hat oder Fahrzeug steht auf einen Gleis ) . Wenn ein kürzerer Zug oder eine Lok auf ein Gleis steht / fährt wird nur das GBS-Baustein einen Farbwechsel vorgenommen . Steht eine Lok als Beispiel zwischen den unterteilten Bereich ( Gleisabschnitt ) , so werden nur die GBS-Bausteine auf " rot " gestellt auf dem die Lok befindet . In deinem Beispiel steht die eine Lok nur auf Gleis 112 ( Fahrzeuglänge ist kleiner als das Gleisstück ( Gleisabschnitt ) , so würde nur die GBS-Baustein 112 " Rot " haben . Gleisstück 111 und 113 hätten dann " Gelb " , da diese nicht belegt sind . Viele Grüße HnS

Hallo Neulich Mein Versuchsaufbau und deiner EV ( die untere habe ich genommen = aktiver Eintrag ) . Ein paar Änderung nach meiner Ausführung , um auch dahinter zusteigen , wie der Ablauf vor sich geht . Ein paar Bilder ..... Rote Taster startet den Timer , damit wird das Fahrzeug gestartet / gestoppt . Die Beschriftung gibt den Wert an ,dass vom Fahrzeug kommt , diese Werte werden durch die weiteren Einträge in der EV ( Ereignisverwaltung ) an die Leuchtwürfel weiter verarbeitet . Entsprechend werden die Leuchtwürfel ihre Leuchtfarbe erhalten . Neben der Anzeige " Balkensegment " ( Leuchtwürfel ) habe ich eine Beschriftung hinzu gefügt . Es ist kein Minus-Zeichen , es soll eine Linie zur Zahl geben ( türkisfarbige Beschriftung ) . Man kann auch ohne der verschiedene Stufe eine einheitliche Farbe nehmen ( zB. " Blau " ; " Rot " ; " Gelb " ; " Grün " usw. ) . Jetzt kommt noch eine halbförmige Anzeige der Segment ( Leuchtwürfel in Zylinderform ) . Jetzt habe ich das Prinzip verstanden ! Hatte zwar noch nicht alles richtig erkannt , aber durch der Suche bin ich tiefer in das Geschehen der Steuerung gekommen . Kleine Hinweis haben mir hier geholfen ( zusätzliche Beschriftungen ) . Suchen - Erkennen - Verstehen - Ausführen - Funktion An Dich Neulich : Bei der Beschriftung des Format in der EV kann auch ohne Nachkomma Werte angezeigt werden Format : ( Standard steht es so Zahl : %s. oder Text: %s. ) Um ganze Zahlen zu erhalten ändert man die Eingabe dort wie folgt = %s.0f Ganzzahl ohne Nachkommastellung %s.1f mit einer Nachkommastellung ( Zehntel ) %s.2f mit zwei Nachkommastellung ( Hundertstel ) Bei Automatik wird der berechnete Wert mit vielen Stellen hinter dem Komma wieder gegeben . Da ich auf die Werte nach dem Komma verzichten kann , gebe ich dieses Format unter Zahl oder Text %s.0f ein . Vielen Dank für eine weiter Lösung !! Götz hat es in Lua hier gezeigt , da habe ich immer noch Probleme ..... - EV in Lua umwandeln und sehen wie es in Lua geschrieben wird . Er macht auch noch Verfeinerung oder Verbesserung der Schreibweise - finde ich toll . Viele Grüße HnS

Hallo Neulich Das kommt doch super hin , und optische mal was anders . Entsprechend kann man es so skalieren , wie man es braucht im Fahrzeug . Mit einer Tachonadel konnte ich hier nichts machen . Hier hätte ich ein Antrieb für die Nadel gebraucht und ich denke der Aufwand ist hier größer . Als Modell " Tachometer " mit der Eigenschaft ( als Signal ) könnte man es vielleicht erreichen . Da die Modell ja nur in dem Sinn nur Bild bzw. Bilder festliegen . Gedanklich könnte man ein Modell " Tachometer " als Regel nutzen für das Fahren - aber so ein Modell gibt es noch nicht im Katalog . Hier wollte ich die Modellform vorschlagen , die ein Modellbauer machen könnte . Ideal wär noch ein Kilometer-Zähler mit dabei - hier muss geachtet werden ob Fahrzeug vorwärts oder rückwärts fährt immer der Kilometer-Zähler auf addiert ( nicht rückwärts zählt ). Das ist bestimmt einer der schwierigen Aufgaben , das so aufzustellen . Aber dein Beispiel zeigt deutlich , das es möglich ist eine Anzeige für Geschwindigkeit ( Digital ) . Habe viele Idee , so kennt man mich mittlerweile und versuche es um zusetzen . Mit der EV bzw Lua bin ich immer noch am stolpern , weil ich nicht das richtige finde . Anhand meiner Idee und der Hilfe andere Mitglieder gelingt die Umsetzung ( Teamwork ) . Besten Dank für ein weiteres Beispiel ! Viele Grüße HnS

Hallo Neulich Ich musste erst mal dahinter steigen , was im Textfeld ( Beschriftung " Eingabe ) ) für eine Zahl stehen darf . Werte wie 0 und 1 dürfen nur dort stehen - Ok ! Wenn ich jetzt in meiner Beschriftung ein Geschwindigkeit habe ( zb. 25 [ in km/h ] ) , wäre es in mein Segment 0 bis 3 Variablen - siehe mein letztes Bild oben . 11 Leuchtwürfel als je ein Segment 1. Leuchtwürfel ( 1. Segment ) = 10 ( 10 km/h ) 1. und 2. Leuchtwürfel ( 1. und 2. Segment ) = 15 ( 15 km/h ) 1. bis 3. Leuchtwürfel ( 1. bis 3. Segment ) = 20 ( 20 km/h ) 1. bis 4 Leuchtwürfel ( 1. bis 4. Segment ) = 25 ( 25 km/h ) usw. 1. bis 11 Leuchtwürfel ( 1, bis 11. Segment ) = 60 ( max. 60 km/h ) Fahrzeug kann im Original nur bis 60 Km/h fahren So müsste ich in der EV 11 Leuchtwürfel ( in deinem Beispiel S1 - S4 ) anlegen . Dein Beispiel zeigt es mit zwei farblich Unterscheidung bei Werte 0 und 1 . In meinen Fall brauche ich nur einen Wert ( brauche nur eine Farbe ) ; zb. " Blau " oder " Rot " Ich versuche es mal um zusetzen , ob ich es auch richtig verstanden habe und werde es hier zeigen . Meine Beschriftung ist einmal als Anzeige der Antrieb des Fahrzeugs und gleichzeitig die Eingabe der Leuchtwürfel - Anzeige . Vielleicht kann man diesen Prinzip auch bei Ks-Signale verwenden - werde ich auch mal probieren . Aber mit einen anderen Hintergrund !!! Der Schalter bewirkt ja die Ausführung des Zustands der Beschriftung ( Eingabefeld in deinem Fall ) . Da ist mir noch was eingefallen . Bedanke mich für die Hilfe ! Viele Grüße HnS

Hallo Neulich Ich habe deine Nachricht gelesen , ich werde sie mir ansehen . Begründung habe ich jetzt offenbart , wozu ich diese Beschriftungswerte nutzen wollte . Viele Grüße HnS

Hallo Easy Die Beschriftung bekommt aus einer Variable der Lokgeschwindigkeit , wie schnell sie sich in Bewegung bewegt . Ein Timer sorgt für die Überprüfung in einer Sekunde . Beispiel von Bilder der EV Gelber Pfeil ist die Beschriftung ORT dem dem sich der Zug befindet . Grüner Pfeil ist die Beschriftung für die Geschwindigkeit Die Anzeige " Geschwindigkeit " will ich nutzen für eine Steuerung , die Zahl die in der Beschriftung steht , soll ein Leuchtwürfel seine Farbe entsprechend verändern . Ich hatte vor eine Bedingung aufzustellen , wenn ein Wert erreicht wird einen Leuchtwürfel farblich zum Leuchten zubringen . 8 Leuchtwürfel sind um die Hälfte in einer Reihe versetzt , so dass ich ein Balkensegment erhalte . In der Höhe zu den ersten Leuchtwürfel sind die weiteren Leuchtwürfel um 0,01 erhöht . Zur Darstellung habe ich mal zwei Leuchtwürfel mit rotfarblich zum Leuchten gebracht . Grund des Vorhabens : Jeweils um 5 km/h soll der nächste Leuchtwürfel leuchten , diese Schritte wollte ich aus der Beschriftung holen . 10 - 15 - 20 - 25 -30 - 35 - 40 - 45 - 50 - 55 - (max.) 60 >>> Ok . hier sind es jetzt 11 Werte Dieser Balkensegment soll jeweils eine Geschwindigkeit darstellen . Geschwindigkeit höher Balkensegment wird breiter , Geschwindigkeit kleiner Balkensegment wird wieder kürzer . Das wär jetzt eine Variante der Aufstellung der Leuchtwürfel , man kann auch eine halbförmige Aufstellung darstellen . Analog = wär es eine Nadelanzeiger und Digital = wär es mit Segmenten Die Leuchtwürfel habe ich in einer Gruppe zusammen gefasst und eine Anpassung durch die Skalierung . Jetzt habe ich es aufgelöst , wofür ich diese Angaben brauche . Oder kann man hier anders vorgehen , um das auf die Segment ( Leuchtwürfel ) zu bekommen . Viele Grüße HnS

Hallo Modellbahnfreunde Vorhaben : Aus einen Wert der Beschriftung ein Signal ansteuern oder schalten . Gelb ist eine Beschriftung - hier wird gerade eine 0 ( Null ) angezeigt , daneben habe ich eine Tabelle gelegt . Sobald die Beschriftung den Wert erreicht hat soll das entsprechende Signal angesprochen werden ( Es handelt sich zwar nicht direkt um ein Signal - wird aber wie ein Signal gesteuert ) . Zwischenwerte werden nicht berücksichtig , dass heißt sie werden ignoriert ( nicht bewertet ) . Also 5 gibt Signal S2 den Schaltvorgang , 20 wäre dann das Signal S4 den Schaltvorgang weiter . Meine Frage ist : Wie bekomme ich den Wert aus der Beschriftung als Auslöser um das entsprechende Signal schalten zu können ? Den Hintergrund werde ich hier später zeigen , will noch nichts verraten . Möglicherweise hätte ich ein neues Modellvorschlag für einen Modellbauer !!! Analog oder Digital ?? Vielen Dank für die Hilfe meines Vorhaben . Viele Grüße HnS

Hallo Klaus Willkommen hier im Forum ! Ich hab folgenden Vorschlag .... Anhand der Gleise betreten und verlassen kann man mit der EV die GBS-Bausteine die Anzeige einwirken lassen . Beispiel : Aufbau : Habe die Gleise und GBS-Bausteine hier in Segment aufgeteilt zur besseren Übersicht . - Segment 3 und Segment 5 soll auf die GBS-Bausteine ( den Zustand anzeigen ) Wird eines dieser Segmente 3 oder 5 befahren ( betreten ) ändert sich die Farbe auf dem GBS-Baustein ( hier wird sie ROT ) . Sobald das Gleis ( Segment 3 oder 5 ) von der Lok bzw. Zug verlassen hat , wird das entsprechende GBS-Baustein ( ohne Farbe - also Schwarz ) verändert . Zur grafischen EV sieht das folgend aus .... Im Fenster 1 ( links ) wird ein Ordner angelegt , ein weitere Schritt Aktionen anlegen ( hier ist die Auswahl : Zug/Fahrzeug betritt ein Gleis/Straße ) . Im Fenster 2 ( mittig ) wird jetzt die Aktionen ausgeführt ; die Anzeige des GBS-Baustein ist als Signal definiert Wenn also Schalter nicht gefunden wird , kann es nur dann ein Signal sein . In meinen Beispiel nehme ich das Segment 3 in der EV ( EV = Ereignisverwaltung ) . Da das Gleis befahren wird soll das GBS-Baustein auf Rot schalten ( 2 - Spur belegt ) . Beim Verlassen des Gleises ( Segment 3 ) wird wieder im Fenster 1 eine Aktion genommen ( hie die Auswahl : Zug/Straße verlässt ein Gleis/Straße ) . Erklärung wie oben schon geschrieben - Siehe Bild/er Das letzte Bild zeigt eine Verbindung mit ein benachtbaren GBS-Baustein , GBS-Baustein auswählen und dann das Kästchen " Verbinden mit ... " anklicken . Danach wählt man das nächste GBS-Baustein aus ( siehe hier grüner Pfeil ) . Erst jetzt sind beide GBS-Bausteine verbunden , ihren Zustände werden gleichzeitig ausgeführt . Man kann auch mehrere Gleis zu einer GBS-Baustein anzeigen lassen ( spart an GBS-Bausteine , aber man sollte schon erkennen was dargestellt wird . Es wird wohl noch andere Lösungen geben ! Ein Schlagwort wurde hier nicht verwendet . Viele Grüße HnS

Hallo Modellbahnfreunde Ein Experiment mit gehenden Personen Lange hat es mich gereizt es um zusetzen und nun ist es mir gelungen . Alles ohne Steuerung mit der EV bzw. Lua . Wie ? Ein Trick .......... mit X ! Ein paar Bilder dazu .... Simulation-Modus eingeschaltet () Planung-Modus () Und nun der Trick ..... kleine Sprünge einer Stufe oder Stufen ( Treppen ) . Portal ( Ring blau ) am Ende der Spur - nächste Spur tiefer oder höher setzen Portal ( Ring grün ) am Ende der Spur ; andere Ende der Spur wieder ein neuer Portal ( hier Portal blau ) - beide Portale in gleicher Position ( übereinander oder untereinander Portal ) müssen jetzt verbunden werden - siehe rote Pfeile - Verbindung ist gegeben , wenn schwarze Linie ( hier ist der Abstand der Portale sehr klein ) angezeigt wird - siehe türkise Pfeile - gelbe Spur ist die Länge der Trittfläche einer Stufe - rote Spur ist die Ebene der Etage oder Boden Hier ein Gesamtbild .... siehe Bild oben Natürlich geht es auch in der andere Richtung ! Hat man zwei der Spuren nebeneinander , können Personen die Treppe hoch gehen und der anderen Spur runtergehen . Ok ! -> Es entstehen so durch die Portale kleine Sprünge , mit eine Geschwindigkeit zwischen 3 - 4 km/h sollte es sein in der Treppenbereich . Eine Zwischenebene mit 90° oder 180° kann eine nächste Treppenanschluss geben . Ist hier jetzt nicht gezeigt - sollte aber schon verstanden sein . Das Gehen der Personen geht ohne stoppen zügig weiter .... ! Zu Wissen ist .... Eine Stufe mit 19 cm und Stufentiefe 24 cm , wobei die Breite variable sein kann . Treppenaufgänge haben ca 2,60 - 3,40 m nach Bemessung vor Orten . Nebenbei kann eine Rolltreppe auch hinzu kommen ( im Katalog vorhanden ) . Treppen = Bahnsteig ( B4 ) habe ich in Skalierung von 0,25 genommen in meinen Beispiel eingestellt . Durch leichtes Versetzung kann man eine Treppe darstellen , die Stufen müssen in gleicher Linie ( Position ) sein . Mit einen Quader oder einer Ebene kann man eine Wand darstellen und mit einer eigene Textur oder aus dem Katalog versehen . So können Bahnhof / Haltepunkt die höher liegen mit Personen erreicht werden . Ich wünsche Euch viel Spaß , es mal selbst aus zu probieren . Viele Grüße HnS

Hallo Neo und Hallo Götz Peinlich ! Auf den Hinweis zu Götz ist mir etwas aufgefallen . Ich habe meine EV nochmal angesehen und stelle fest - Fehler meiner Seite ! Ich brauchte Beschriftung setzen , um den Text in der Beschriftung zu erhalten . Die Sichtbarkeit setzen war gar nicht gewollt . Ich mal davon aus das ich bei der Auswahl die falsche Wahl klickte oder mit der Mausrad genutzt habe .. Jetzt habe ich die Änderung vorgenommen und es klappt . Um bei der Geschwindigkeit eine Ganzzahl zu erhalten , habe ich den Wert so eingeben " %s.0f " . %s.0f bewirkt diese Ausgabe (Beispiel eine Zahl ) 13 ca.4% beim Regler /// das wollte ich haben %s.1f bewirkt diese Ausgabe 13.2 %s.2f bewirkt diese Ausgabe 13.22 %s. = ist die Zahl in Sekunde 0f oder 1f oder 2f ist die Stellen nach dem Komma ( Komma wird hier als Punkt angezeigt ). Wieder was dazu gelernt durch ausprobieren . Die 1. Beschriftung ist mein Tachometer und die 2. Beschriftung mein Ort ( Position ) . Da bei der 2.Beschriftung der Name " Ort. " angegeben wird auf dem der Zug ( Lok , Triebwagen ) sich befindet , muss die Schiene oder Gleis ( Fahrbahn ) ein kurzen Namen erhalten . In meinen Fall sind es Blockabschnitte und Haltestellen ( Station ) . Man muss aufhören , wenn man sich nicht mehr konzentrieren kann ! Sorry ! Bedanke mich bei Euch beiden . x mal Viele Grüße HnS

andere PC mit 64-Bit Version ..... Unter Objekt ist nur Lautstärke ... vorgesehen Und unter Beschriftung ist nur Text ( als Zahl ) ... vorgesehen Ich wollte mir mit ein Timer-Funktion die Geschwindigkeit messen eines Zug . Götz hatte im Forum ein Beispiel unter Anlagen Namen : " Beschriftung per Timer aktualisieren " im 3D-Modellbahn Studio hinterlegt . Sein Beispiel war ein Kreisel mit Gleisen und Beschriftung ... Bei dem Versuch in der 64-Bit Version sind diese Einträge auf zubauen ( programmieren ) habe ich Probleme . Das Beschriftungsfeld verschwindet ( Beschriftung wird unsichtbar gemacht ) bei Stillstand der Lok bzw. Zug ( Antrieb ) , erst wenn der Zug in Bewegung kommt erscheint die Beschriftung ohne Inhalt ( in diesem Fall eine Zahl ) . Kann nicht feststellen , wie ich es dazu kommt - es gibt doch keine Steuerung für das Ausblenden der Beschriftung ! Ratlos an dieser Stelle ..... Bitte , hier eine Erklärung zu den Zustand und den Unterschied der ( Bit-Variante ) . Vielen Dank im Voraus für Hinweis und Erklärung ! Viele Grüße HnS

Hallo Neo und Hallo Modellbahnfreunde Ein PC läuft Windows 10 Pro ( 32 Bit ) der andere PC läuft Windows 10 Pro 64 ( Bit ) . Abhängig der Bit - Variante kann nur 3D-Modellbahn Studio installiert werden . Windows 10 Pro ( 64 bit ) = 3D-Modellbahn Studio ( 64 bit ) 3D-Modellbahn Studio haben die Version 7.2.5.0 ( 64 Bit ) Windows 10 Pro ( 32 bit ) = 3D-Modellbahn Studio ( 32 bit ) 3D-Modellbahn Studio haben die Version 7.2.5.0 ( 32 Bit ) Habe festgestellt da es in der EV-Programmierung unterschiede gibt ( Lua mal nicht beachtet ) . Mache mal ein Screenshot von beide EV zum Vergleich . EV - 32 Bit ..... Jetzt kommt gleich der andere PC ......... bis gleich

Hallo Modellbahnfreunde Allgemeine Frage : Kann man von einer Drehscheibe die Steuerung aufnehmen in ein Modell ? Eine Drehscheibe kann bis zu 48 Stellungen hier im Katalog vornehmen . Davon brauche ich eigentlich nur 4 Stellungen , siehe hier mein Bild unten .... Ich habe eine Drehscheibe aus dem Katalog ( Fleischmann ) auf die Platte heruntergeladen und versucht das Modell gegen den ein Modell Gerüst der Schwebebahn zu ersetzen . Von Drehscheibe habe ich nur der Drehbühne ausgewählt um diese Funktion zu erhalten . Ok , die Funktion ist im Modell enthalten , weitere Drehpunkte entfernt die ich nicht brauche , bis auf 4 Stellungen . Dann gab ich neue Werte der Winkelpositionen ein , Animationen und Fahrspur sind aktiv geblieben . Bei der Umstellung wollte ich dann abspeichern , das geht nicht - eine Fehlermeldung sagt mir folgendes .... Frage . Wie kann ich die Funktion einer Drehscheibe für mein eigenes Modell ( Bild 1 ) erhalten . Modellbauer "maxwei" ist erstmal für längere Zeit nicht in der Lage , meinen Wunsch zu erfühlen . Er muss wieder voll Fit werden , das er an dieser Stelle weiter machen kann . Was in meinen Modell nicht vorhanden sein könnte , wär die Animation abspielen - auch wenn ich eine Drehscheibe genommen habe . Wer könnte hier mir eine Möglichkeit zeigen , wie ich es mit einbauen kann in meinen Modell ( Selbstbau ) . Oder könnte es noch sein das ein Anrieb fehlt für die Bewegung ? Wer kann mir hierbei helfen ? Bedanke mich hier im Vorfeld für die Unterstützung ! Viele Grüße HnS

Hallo Götz Neuer Versuch ! Test Anlage neu aufgebaut und auch die EV / Lua Programmierung . Da Du mir ein Hinweis gabst zu den Taster ( Verknüpfung mit Beschriftungfeld ) hatte es bei der alten Testanlage immer noch nicht geklappt . Ok , gelöscht ! Neuer Versuch - und jetzt , ja jetzt klappt es wirklich gut , sowie es bei deiner Vorlage-Anlage auch ist . Eine Taste drücken und es kommt der Zug aus dem Depot heraus gefahren . Sowie die Beschriftung ist , ist der Zug ( in dem Fall der Triebwagen ) mit der gleicher Bezeichnung . Hatte da nicht geachtet , weil sonst der Wagen ( Zug ) nicht gefundet wird - logisch . Jetzt muss ich versuchen , sodass nicht die gleichen Wagen-Nummern auf der Strecke sind . Gedanke ! Taster sperren durch Bedingung/en ...... Taster kann nicht bedient werden . In deinem Beispiel waren zwei Depots ( als Ein- und Ausfahrt mit Antrieb vorne ) . So konnte ich es nicht gebrauchen . Bei der Einfahrt habe ich ein Gleiskontakt verwendet , der den Zug ins Depot ( GRÜN )sendet . Wird nun einer der Taster gedrückt , wird der entsprechende Zug aus dem Depot ( GRÜN ) heraus . Die Spitze des Zug ist immer der Antriebwagen , das ist hier sehr wichtig . Im Prinzip ist es immer eine Rundfahrt der Strecke . Die Weichen in diesem Test dienen als Verbindung zur Strecke und Depot . Ergänzung ; noch nicht ausgeführt : Mit einen weiteren Gleiskontakt sollen die Runden gezählt werden und dann soll der Zug ins Depot fahren . Gleiche Wagen-Nr. müssen vermieden werden ( das soll die Bedingung regeln ) . Von der Strecke ins Werk ( Abstellung ) werden die Wagen geparkt , hat der Zug eine gewisse Parkstellung ausgeführt - erst dann soll er ausgetauscht werden . Typ 15 gegen Typ 72 oder Typ 72 gegen Typ 15 ( beide Wagen haben die gleiche Wagen - Nummer ) Also hier wird der Typ des Modell ausgewechselt . Meine Versuchsanlage kann ich hier später hochladen - komme noch einige Dinge hinzu ! Für Mitleser und Neulinge Auch ein Video der Gesamtanlage Strecke Wuppertal mit allen Fahrzeugen ( Schwebebahn ) , ab Version 7 nutzbar ! Vielen lieben Dank Götz für dein Beispiel der Testanlage . Viele Grüße HnS

Hallo Götz Ich habe auf meine Anlage dem Beispiel nachgebaut . Feststellung : Die Taster habe ein Schlagwort " Depot Abruf " . Den Schienenfahrzeuge sind keine Schlagwörter oder Textfelder eingegeben ( nach Untersuchung ) deines Beispiel . Mein Aufbau .... Hier habe ich natürlich die Schwebebahnfahrzeuge verwendet .- Die Wagen haben die gleiche Bezeichnung wie das Beschriftung . Taster haben das Schlagwort " Depot Abruf " erhalten ( alle ) . Ich gehe mal davon aus , dass die Bezeichnung des Fahrzeug genutzt wird . Meine Fahrzeuge habe als Variable "Text" so bekommen , die wird in das Programm ja nicht angesprochen ..... oder ? . In der Programmierung EV mit Lua .... Hier habe ich es nachgeschrieben , wie das Vorbild war - habe aber ein Hindernis gehabt sobald ich auf das $ - Zeichen getippt habe . Es gab drei Vorschläge , davon habe ich das Objekt gewählt und bestätigt . Hier verstehe ich nicht , was die eckige Klammer mit 1 aussagt - oder ist das ein L ? Meine Fehlermeldung lautet so : attempt to index a nil value (field"link") Habe auch versucht Lücken ( Abstände ) hinein gebraucht , daran liegt es auch nicht ( Siehe Bild oben ) . Denke -- das es keine Lücken bzw. Abstände geben darf . Wer Link fehlt hier in der Bezeichnung (field"link") Der Fehler tritt auf , wenn einer der Taster gedrückt wird , Programm stoppt - Fehler finde ich nicht . Englisch kann ich kaum noch und nachlesen gibt viele teils andere Ergebnisse ( Übersetzer ) . Hätte das so geklappt , hätte ich über ein Gleiskontakt den entsprechenden Taster ausgeführt oder sogar ohne Taster . Bitte nochmals um Hilfe zur Erklärung ! Viele Grüße HnS

Hallo Götz Aha , gut das wir mit Lua arbeiten können . Gut , mit der Namensgebung kann ich auch Änderungen vornehmen . Ich werde mir die Content-ID ....... ansehen , wie man weiter kommt . Herzlichen Dank erstmal Görz Viele Grüße HnS

Hallo Modellbahnfreunde Meine Vorstellung ist ein austauscht beim einfahren in das Depot von gleichen Wagennummer ( Beispiel hier die Schwebebahn ) . Zur Auswahl finde ich aber NICHT die richtige Lösung , die hier vorgeschlagen wird . Möglich ist hier ..... 1. Erster Zug fährt aus 2. Letzter Zug fährt aus 3. Zufälliger Zug fährt aus ..... all diese Möglichkeiten kann ich so nicht gebrauchen . Vorhaben : Auswechseln ( Austausch ) eines Zuges ( Schwebebahn) mit gleichen Wagennummer . Zug Typ 15 mit Wagennummer 39 fährt ins Depot gleichzeitig soll der Zug Typ 72 mit Wagennummer 39 aus dem Depot ausfahren , Umgekehrt sollte es dann auch so werden ... . Diese Ausführung will ich im Bereich des Betriebswerks "Abstellung" vornehmen . Eine Weiche sorgt für die Auswechslung zum Depot ( Modell ) oder zur Abstellung ( Selbstbau ) . Beispiel : Betriebswerk " Vohwinkel " Grüner Bereich überschneidet sich , so dass es aussieht es wäre eine Verbindung . In Wirklichkeit sind die Enden der Schienen nicht verbunden . Grüne Pfeile : Einfahrt ins Depot Rote Pfeile : Ausfahrt aus dem Depot Blaue Pfeile die offenen Stellen des Gleisende ( Schienenende ) Jetzt zur meiner Frage : Wie kann man es mit der EV oder Lua lösen , um das auswechseln des Wagentyps vorzu nehmen . Beispiel kann hier gern mit Gleisen ausgeführt werden ( Testanlage ) . Das Beispiel könnte man bei Zugverband nutzt bei der Bahn mit anderen Wagen-Nummern. Probiere immer noch aus , wie ich mit der Steuerung der EV es hinbekomme . Bei den Typ 72 gab es maximal 28 Wagen und ein Kaiserwagen ( zweiter Kaiserwagen als Ersatzteil ) , bei den Typ 15 sollen es später 40 oder bis 48 Wagen geben . Ein weiteres Vorhaben ist eine Ergänzung als Schablone der Front / Heck des Typs 15 . Beispiel hier : Front des Typs 15 kopiert ( Screenshot ) Bearbeitung mit Paint Net neuster Version , die Bereich ( Kariert ) sind mit RAdierung behandelt . Zusätzlich sind graue Flächen hinzugefügt ( für die Beschritung ) . Diese Vorlage " Schablone " wird auf eine Ebene des 3D-Modellbahn Studio aufgebraucht . Anschließend wird die Ebene vor den Wagen angepasst und verbunden . Warum ? Bei den Typ 15 ist keine Tauschtextur vorgesehen , sodass man neue Ziele oder Wagennummer vornehmen kann . Ein kleiner Nachteil gibt es .... Wenn der Wagen in Bewegung ist natürlich diese Schablone ohne Einwirkung des Licht der Anlage ( Schattenreflekturen ) . Durch Leuchten der Ebene ist die Schablone ein festgelegter Bereich ( Nacht müsste die Ebene Leuchten deaktiviert werden ) !!!!!! Vielleicht kann " maxwei " dieses noch ändern , wenn er wieder ganz Fit ist ( kann lange Dauern - wegen seiner Gesundheit ) . Wünsche mir , dass er wieder der Alte ist mit neuer Kraft Ok ! Vielen Dank , wenn einer hier eine Lösung bringen kann . Viele Grüße HnS Meine Gesundheit macht Fortschritte , aber öfters Pausen erstmals .

Hallo Modellbahnfreunde Vorstellung über alle Verkehrsmittel über Land , Luft und Wasser . Beginn mit Testanlage und zum Schluss Aufbau einer Fertiganlage . Ich beginne mit der Einspur-Schienenbahn im Volskmund "Schwebebahn" ; z.B. Wuppertal Schwebebahn . Am 9 Juni 2022 war ich in Wuppertal , Jahr 2021 war keine Schwebebahn im Einsatz sondern Schienenersatzverkehr " Busse " . Aus technischen Gründen wurden Verbesserungen an den neuen Typ 15 ausgeführt ( Räder und einige andere technische Einheiten am den Wagen . Was mir vor Ort auffiel , es gibt jetzt keine Signal ( WSB-Signal ) auf den gesamten Streckenbereich , nur noch in der Einfahr- und Ausfahrt bzw. im Depot ( Abstellbereiche ) . Die Strecke sind in Blöcke aufgeteilt und werden an der Zentrale überwacht . Wenn ich richtig liege ist die Zentrale der Schwebebahn im Gebäude des Hauptbahnhof . Habe einige Fotos geschossen mit dem Smarttelefon und ein kleinen Teil als Video - leider musste ich das Video stoppen wegen einen Rollstuhl . Dieser Platz war ideal für die Aufnahme zur Fahrtrichtung ( Schade ) . Werde nochmal dort hinfahren und nochmals eine Aufnahme zu machen . Der Typ 15 ist auch Behinderungsgerecht ausgeführt und/oder Kinderwagen - an dieser Stelle sind die Sitzplätze hochklappbar . Auch haben die Stationen alle ein Fahrstuhl pro Bahnsteig bekommen ; Treppen sind natürlich auch geblieben . Alle Einspur - Schienenbahn ( also WSW-Fahrzeuge ) wurden von maxwei ( Modellbauer ) ab Version 7 gebaut . Typ 15 , Typ 72 und der Kaiserwagen , diese sind mit einige Animationen ausgestattet ( NEU ! ) Die ersten Wagen mit den Gerüststützen wurden von unseren leider verstorben Modellbauer " Seehund " entworfen , die sind mittlerweile in den Archiv gelandet . Bei älter Versionen des 3D-Modellbahn Studio sind sie nicht in Archiv , da sie eine sehr lange Zeit im Einsatz sind , da nicht eine Veränderung an den Modelle gemacht wurde . Es war so gesehen ein kleiner Nebenprodukt oder Ergänzung . Warum sind diese jetzt im Archiv bei Version 7 , weil ein kompletter Neubau erforderlich war - die Schwebebahnfahrzeuge haben Animationen erhalten und auch der neue Typ 15 kam hinzu . Zur Ehre hat maxwei die Fahrzeuge gebaut und auch das Fahrgerüst - das Fahrgerüst hat einige Ergänzungen erhalten . - Ziehen oder Biegung als Spline , Stützen ( Portalstützen ) sind mit einigen Animationen ausgestattet => siehe bei den Modelle Schwebebahn - Fahrzeuge mit Animationen ( Licht und Türen ) - neuer Wagen-Typ erweitert " Typ 15 " ; der heute nur noch fährt und ein Kaiserwagen ( Anmeldung notwendig ) als Kaffeefahrt und Historie der Schwebebahn . - WSW ( steht für Wuppertal Stadtwerke ) , auch wird WSB gesprochen , was für Wuppertal Schwebebahn steht . - Ergänzung : Signale für die Schwebebahn ( hängend und stehend ) ; BahnLand hat sich an die Signale beschäftig und gebaut . Zu den Typ 72 kann eine Tauschtextur vorgenommen werden ( für zB Wagennummer ändern ) .- bei Typ 15 und Kaiserwagen ist es nicht möglich . Auch konnte man neue technische Erweiterungen in den Modelle ausführen , was leider Damals nicht möglich war . Fortsetzung folgt ... Viele Grüße HnS

Hallo Modellbahnfreunde Zum Thema " Kreisverkehr " .... , erlaube mir hier diesen Link zu zeigen . https://web.de/magazine/auto/verkehrsraetsel-zweispuriger-kreisverkehr-wissen-korrekt-verhaelt-37001246 Das könnte man auch im Modell umsetzen , also das 3D-Modellbahn Studio ! Viele Grüße HnS

Hallo Markus Ein Tipp ! Stell die Karte auf Signale ( wo die Signale Positionen haben ) und auf Höchstgeschwindigkeit ( Fahrstraße in km/h ) , damit kann man erahnen oder feststellen wie ein Signal sein Signalbild geben kann . Man muss allerdings Wissen , was das eingesetzte Signal ausführen kann - hierbei sind es Ks-Signale . Ks-Signale können auch als Zsig ( Zwischensignal ) eingesetzt werden ( für Blockschaltung ) . Ks-Signal das nur Hp ist , kann nicht ein Vr umgestellt werden - das geht nur bei Mehrabscnittsignale , sie können sowohl ein Hp oder ein Vr geschaltet werden !! Wenn man nicht vor Ort kommen kann , wo ein Signal auf der Karte anzeigt , muss man mit den Karten behelfen oder Video von You-Tube ( wenn ein Video davon vorhanden ist ) . Der Durchrutschweg eines Zuges muss solange sein , wie eine maximale Zuglänge ist . Im Modellbahn ist sowas sehr schwer darzustellen ; hier sollte man ein Drittel nehmen der Länge vornehmen , sodass es noch realistisch scheint . Viele Grüße HnS
