Behälter-Tragwagen BT 10 «von Haus zu Haus»


Recommended Posts

Hallo zusammen,

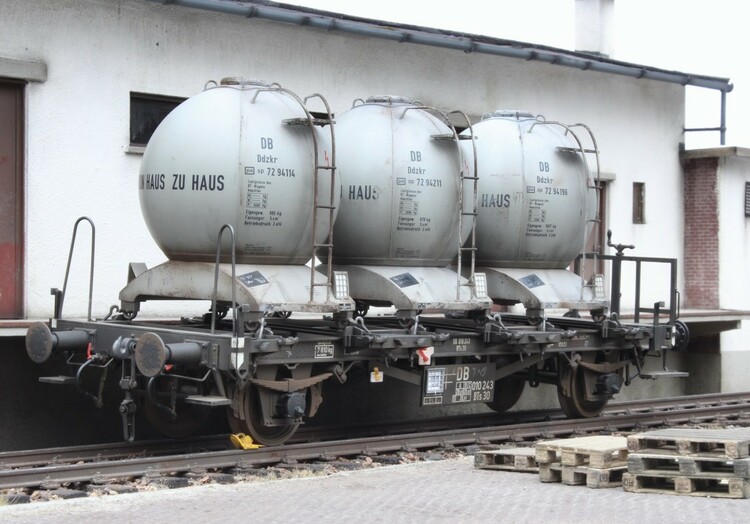

mein nächstes Modell soll der Behälter-Tragwagen BT 10 «von Haus zu Haus» werden, den hatte ich schon länger auf meiner Liste. Bilder und Zeichnungen gibt es genug im Netz. Aber -


https://de.wikipedia.org/wiki/Flachwagen

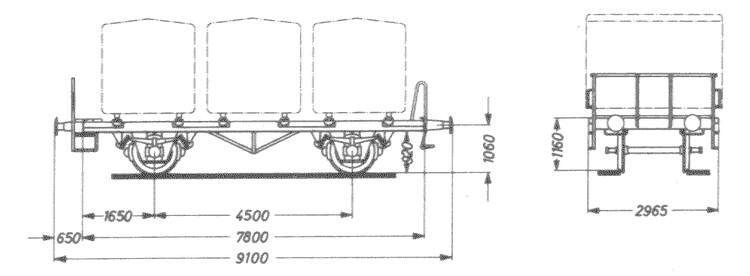

https://www.modellbahnfrokler.de/archiv/zeichnung-bt.html

Was ich aber nicht finden kann sind Bilder wie die pa Behälter gesichert wurden damit sie nicht vom Tragwagen rollen. Vielleicht kann mir da ja jemand weiterhelfen ?

Gruß Axel



Link to comment
Share on other sites

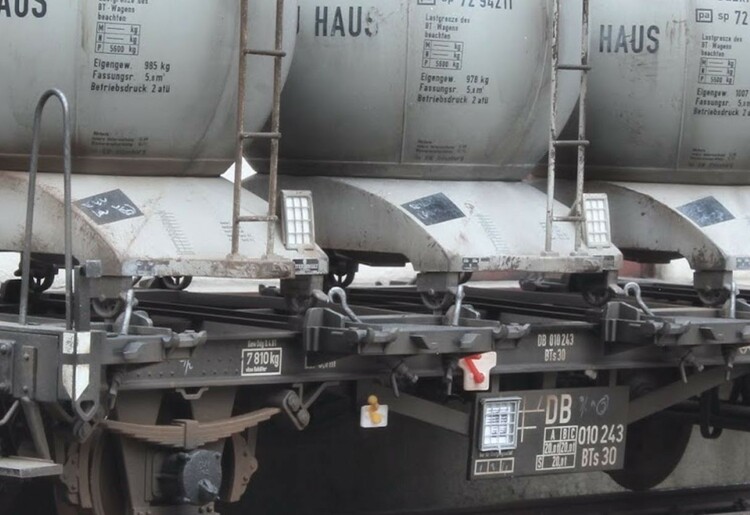

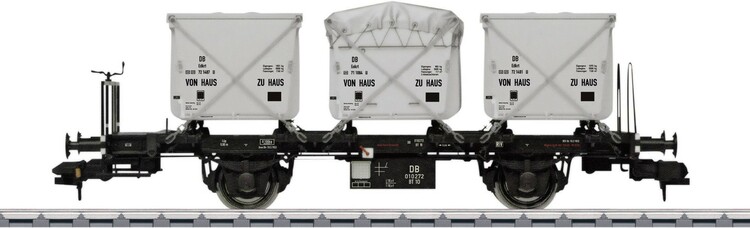

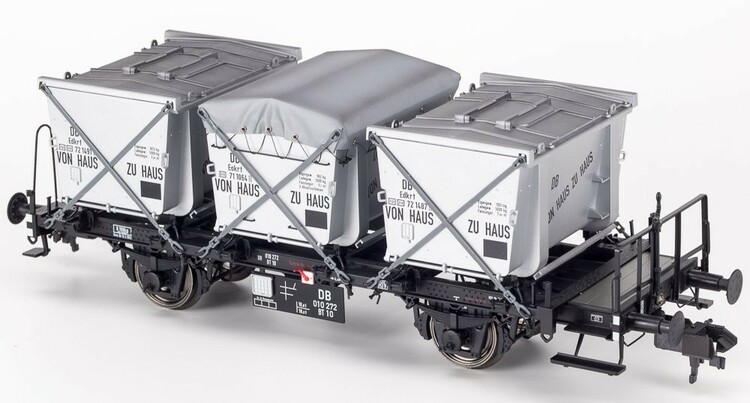

Turn-buckle chains seem to be one solution...

Spannschlossketten scheinen eine Lösung zu sein...

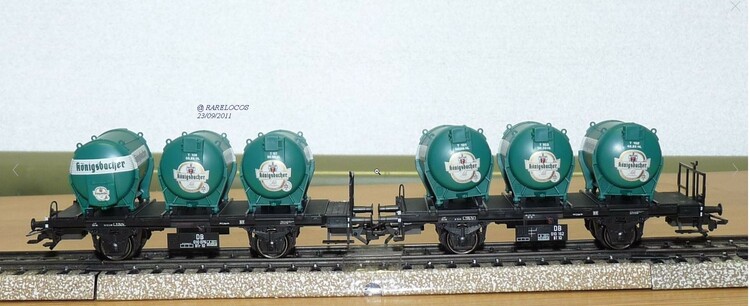

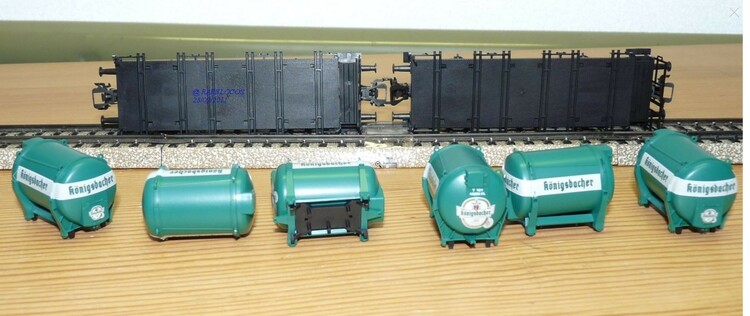

Another is sliding foot retainers...

Ein anderer sind verschiebbare Fußhalterungen ...

483965883_2022-03-2613_11_24-Mrklin48944wagonsplatstypeBt10conteneursbireKnigsbacherDBBO.thumb.jpg.39245c08f0e49c5c05df6a7885e8f5c4.jpg

1607815631_2022-03-2613_12_08-Mrklin48944wagonsplatstypeBt10conteneursbireKnigsbacherDBBO.thumb.jpg.5196568303b0966b56c1c517727bfd41.jpg

Link to comment
Share on other sites

Danke für die Bilder,

so wie es aussieht wurden sowohl Spannschlossketten und auch die Haken verwendet, auf jeden Fall hilft mir das bei der Planung weiter.

Thanks for the pictures,

it looks like both turnbuckle chains and the hooks were used, in any case it helps me with the planning.



Greetings Axel

Link to comment
Share on other sites

Hallo Ronald,

wenn ich die Datei mit Sketchup öffnen kann, will gerne eine Variation mit deinen Behältern erstellen. Nur müsste die Datei zum importieren in .skp, dae, oder 3ds vorliegen.

Meine E-Mail Adresse habe ich dir als PN geschickt.

Gruß Axel

Link to comment
Share on other sites

Hallo zusammen,

das waren noch Zeiten!
Auf Minute 2:15 wird ein Satz ausgesprochen, der damals wirklich noch Gültigkeit hatte, und den sich die "Moderne Bahn" mal wieder zu Eigen machen sollte:

"Wir fahren immer - bei jedem Wind und Wetter!"

Viele Grüße
BahnLand

Link to comment
Share on other sites

Hallo zusammen,

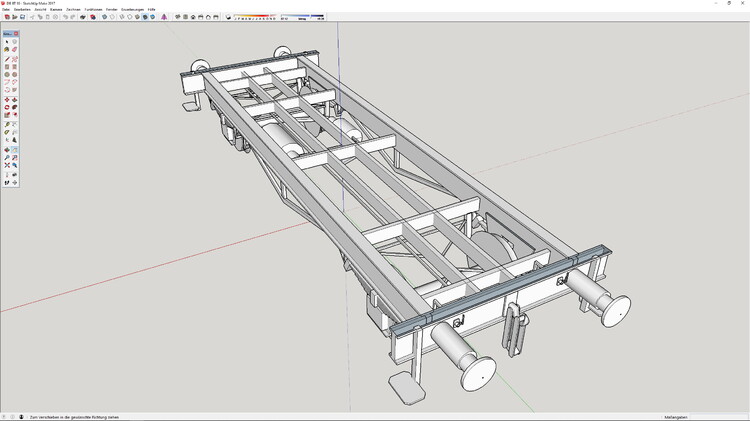

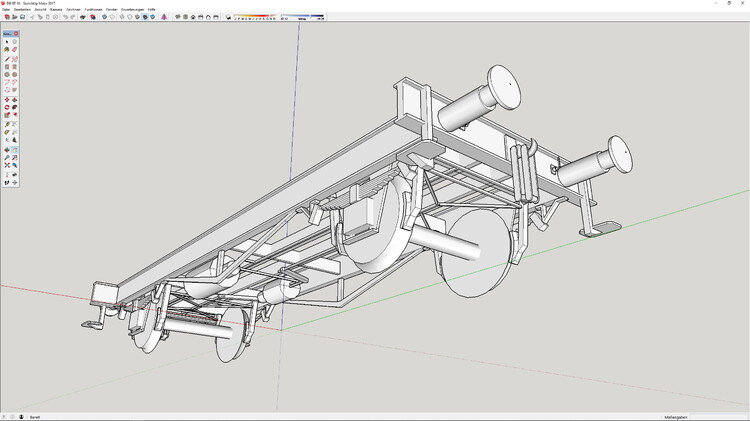

bis auf die entgültige Textur ist er fast fertig - der pa Behälterwagen, weitere pa Behälter Typen kommen auch noch dazu.


die Behälter habe ich auf Maß gebracht, sind aber von @RoniHB

Gruß Axel



Link to comment
Share on other sites

Hallo Ronald,

es sind Variationen geplant wo die Behälter fest auf dem Waggon sind. Aber es sollen auch Behälter als Fahrzeuge definiert werden die dann vom Waggon zum LKW Aufleger über Virtuelle Gleise rollen können.

Gruß Axel



Link to comment
Share on other sites

Hallo zusammen,

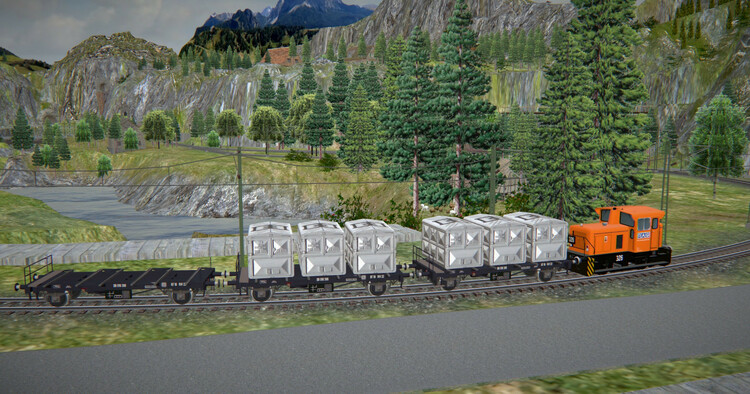

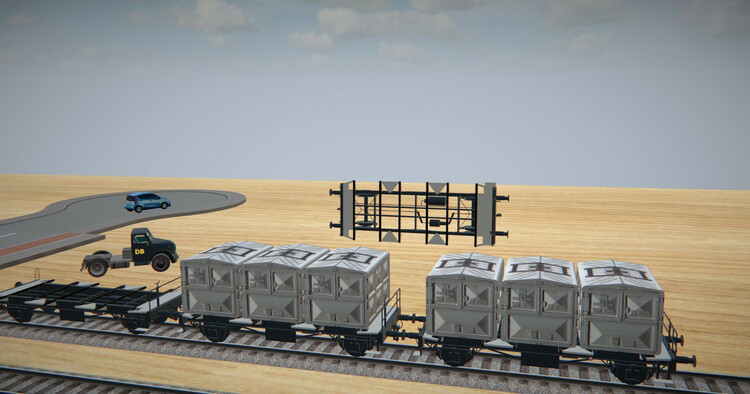

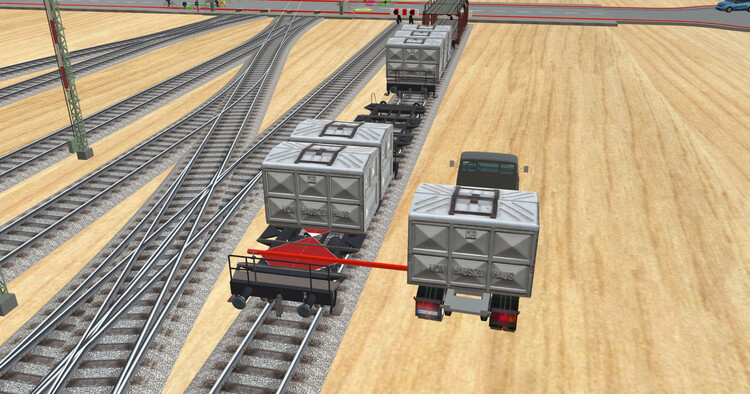

hier sind die ersten beiden Variationen vom Behälter Tragwagen BT 10.

Tragwagen Leer und Tragwagen mit Ekrt 211 --- Entwurf ID 2FC21BEC-C29D-47C0-B517-7BC68E6585C3

1.thumb.jpg.1a17b97170d0b8d6e0162c213cc4b5ac.jpg2.thumb.jpg.37d5f02eee4886e03eb11e62e69c36ee.jpg

Bei der leeren Variation rasten die Kontaktpunkte aus dem «Online Katalog / Zusätzlich» an der richtigen Position ein, damit können Gleisstücke mit dem Waggon einfach verknüpft werden.

Mit dem Behälter von RoniHB werden am Ende wohl 6 verschiedene Behälter Typen zur Verfügung stehen. Sie werden später in einem eigenen Modell «pa Behälter mit Antrieb» zusammengefasst.

Gruß Axel

Link to comment
Share on other sites

Hallo zusammen,

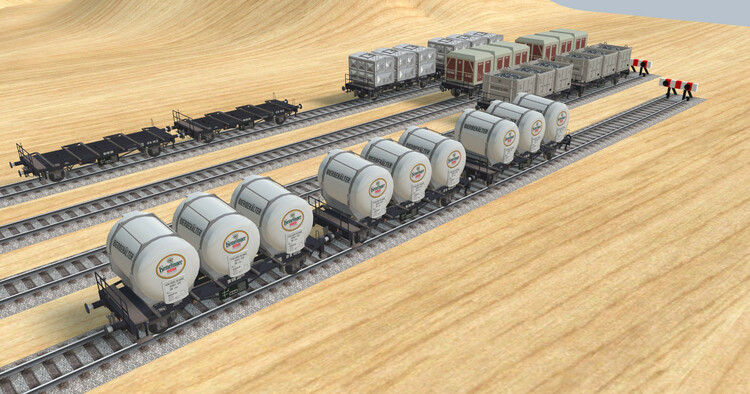

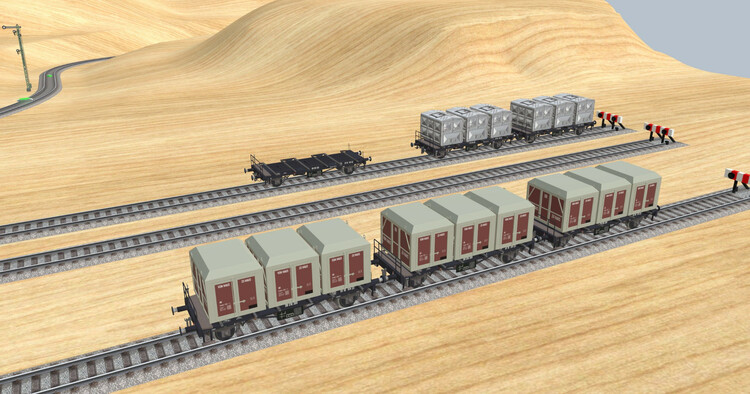

eine Variante ist zum Behältertragwagen hinzu gekommen, der Bierbehälter Ddikrt 622.


ID 2FC21BEC-C29D-47C0-B517-7BC68E6585C3 weitere sind in Arbeit.

Gruss Axel

Link to comment
Share on other sites

Hallo zusammen,

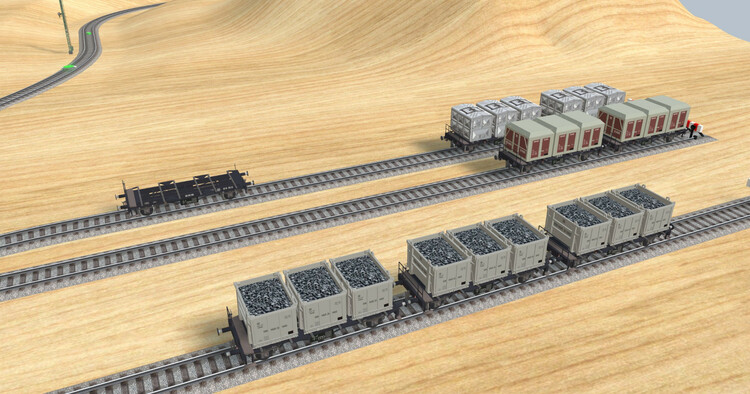

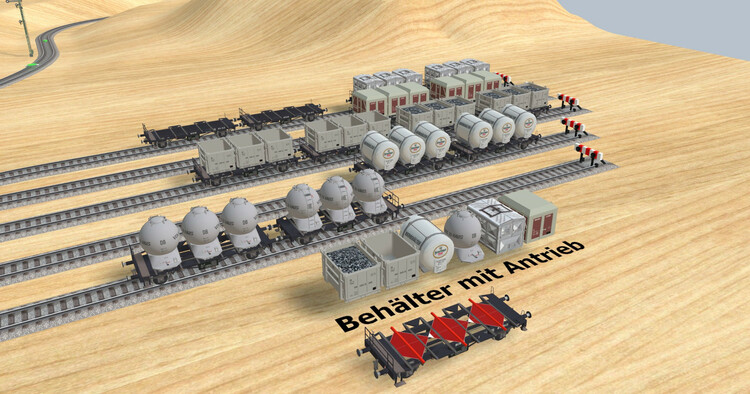

der Tragwagen BT 10 mit all seinen Variationen soll fertig sein.


Tragwagen BT10 von Haus zu Haus

1. mit pa Behälter Eoskrt 051 für Schüttgut (Standard)

2. mit pa Behälter Eoskrt 051 für Schüttgut Leer

3. mit pa Behälter Ddzkr 551 für staubförmige Schüttgüter

4. mit pa Behälter Ddikr 622 für Bier

5. mit pa Behälter Ekrt 211 für Stückgut

6. mit pa Behälter Ewkrt 233 für Stückgut

7. Tragwagen BT 10 Leer

Bei der leeren Variation rasten die Kontaktpunkte aus dem «Online Katalog / Zusätzlich» an der richtigen Position ein, damit können Gleisstücke mit dem Waggon einfach verknüpft werden. Damit können dann unterschiedliche pa Behälter mit Anrieb auf den Tragwagen fahren.

Pa Behälter mit Antrieb

1. pa Behälter Eoskrt 051 für Schüttgut (Standard)

2. pa Behälter Eoskrt 051 für Schüttgut Leer

3. pa Behälter Ddzkr 551 für staubförmige Schüttgüter

4. pa Behälter Ddikr 622 für Bier

5. pa Behälter Ekrt 211 für Stückgut (Modell von RoniHB)

6. pa Behälter Ewkrt 233 für Stückgut

Der Tragwagen ist nach Freigabe im Online-Katalog unter / Güterwagen / U Sonderwagen und der pa Behälter mit Antrieb ist unter /Ladegüter Fracht / Container zu finden.

Bis die beiden Modell im Katalog sind können sie als Entwurf runter geladen werden.

Tragwagen BT 10 von Haus zu Haus ID 2FC21BEC-C29D-47C0-B517-7BC68E6585C3

pa Behälter mit Antrieb ID F3941CB9-ECF9-4E97-8A37-A8F5CCE3F122

Gruß Axel



Link to comment
Share on other sites

Hallo Axel,

Dein "Behälter-Projekt" gefällt mir ausgesprochen gut.

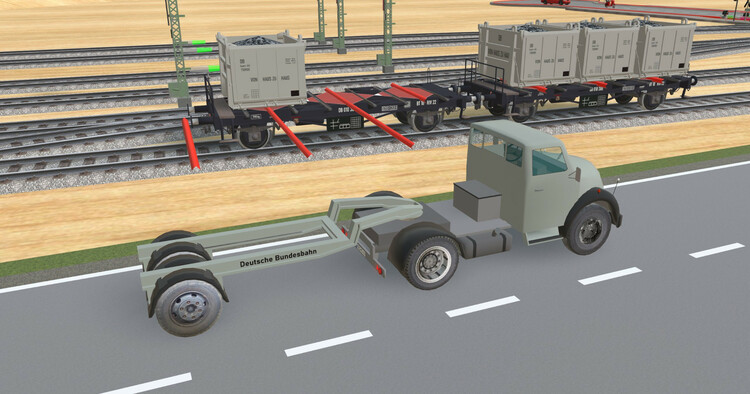

Das Du jetzt noch den passenden Auflieger baust, hatte ich "sehnsüchtig" erwartet und dass Du ihn passend zu einem meiner Modell baust, finde ich super.

Es hatte mich schon in den "Fingern gejuckt", mich auch mal an solch einem Auflieger zu versuchen.

Dein Auflieger sieht sehr viel besser aus und deshalb werde ich meinen Prototypen nicht weiter verfolgen und Dein Projekt nicht weiter stören.

Ich wollte halt nur mein EGO befriedigen und das Modell hier einmal vorstellen :x.

Nichts für Ungut und weiterhin gutes Gelingen :D
SualokinK
