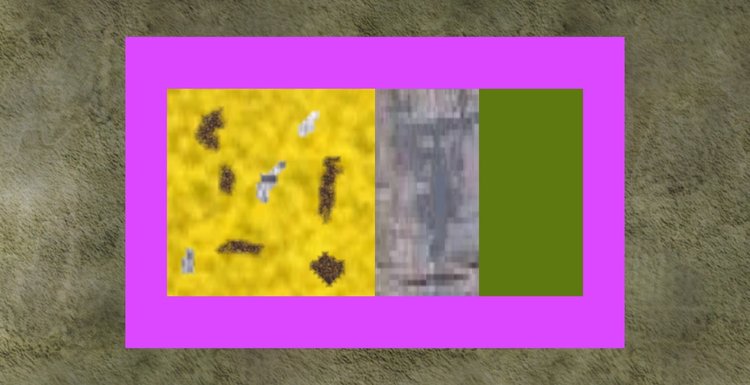

fex Posted February 26, 2017 Author Posted February 26, 2017 hallo mbs kollegen, habe mal wieder ein problem. ich habe eine multitextur mittels das mbs und paint.net hergestellt. der violette teil ist nur für den kontrast. das gelbe teilstück ist für den bremsschuh, der mittlere teil ist für die blanken stellen und das grüne teilstück soll transparent werden, für den keil unter dem bremsschuh. der keil ist als abstanshalter für den bremsschuh im mbs gedacht. lasse ich die multitextur so wie sie ist, ohne tranparens, ist alles wie es soll. ich kann den bremsschuh nur einseitig texturieren (ca. 500 polis). mache ich aber den grünen teil tranparent, steigen die polis auf ca. 1000 an. also sind alle flächen beidseitig texturiert. ein ratloser fex braucht hilfe. anbei noch die png textur. Hemmschuh.zip

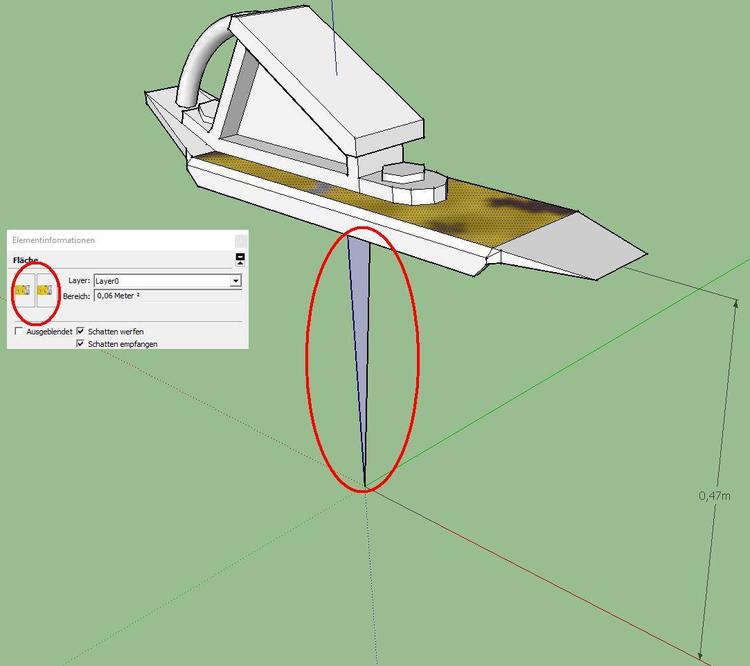

Neo Posted February 26, 2017 Posted February 26, 2017 Hallo fex, die Verwendung von unsichtbarer Geometrie, um Abstände einzuhalten, ist keine gute Idee. Es würde genügen, ein kleines Dreieck auf Höhe 0 zu platzieren. Dieses kann so klein sein, dass es praktisch nicht sichtbar ist, und daher eine beliebige Textur besitzen kann. Viele Grüße, Neo
BahnLand Posted February 26, 2017 Posted February 26, 2017 Hallo fex, ich mache es auch so wie von Neo vorgeschlagen - mit dem Unterschied, dass ich die "bemalte" Fläche des "Abstandalters auf Höhe 0"" nach unten zeigen lasse. Dann sieht man ihn von oben auch dann nicht, wenn er etwas größer als "ein Punkt" ist. Viele Grüße BahnLand
fex Posted August 20, 2017 Author Posted August 20, 2017 Hallo MBS Kollegen, jetzt habe ich wirklich fertig und hoch geladen. Schönen Sonntagabend fex

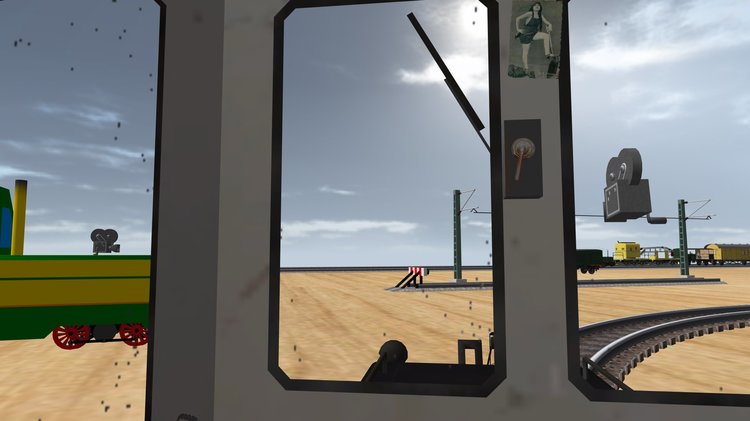

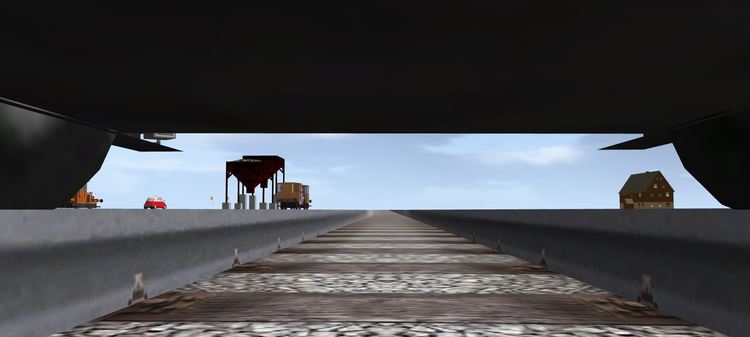

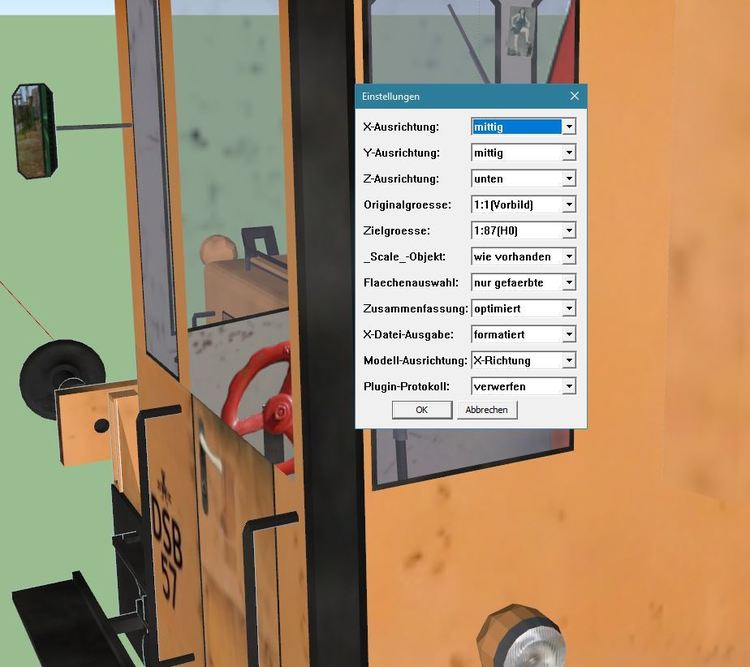

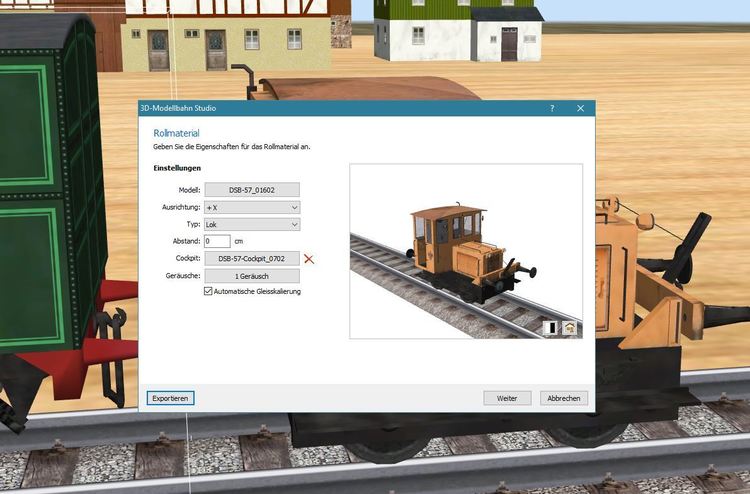

fex Posted October 24, 2017 Author Posted October 24, 2017 Hallo Leute, ich brauche mal wieder Eure Hilfe . Ich möchte bei meiner kleinen Lok ein Cockpit einrichten. Ich habe eine X-Datei vom Innenraum erzeugt und sie eingefügt. Aber egal was ich auch einstelle ich verändere nicht mein Blickwinkel, sonder nur die Position der Lok. Und hänge mit den Kopf zwischen den Schienen. Hilfe, wer hat ein Lösung für mich . Gruß fex
Reinhard Posted October 24, 2017 Posted October 24, 2017 Hallo Fex, hast du diesen Artikel bereits gelesen? Mir scheint, dass insbesondere der 1. Unterpunkt Ursache deines Problems ist"Das Modell sollte sich in der Größe, Form und Position am Original-Lokmodell orientieren, d.h. beide Modelle solten den gleichen Koordinatenursprung haben (das Bild verdeutlicht es). Hintergrund ist der, dass beim Betreten des Cockpits das Lokmodell unsichtbar geschalten wird und nur noch der Führerstand sichtbar ist." Gruß Porrey61
fex Posted October 24, 2017 Author Posted October 24, 2017 Hey Porrey61, dein Tip war Gold richtig . _CCP war das was fehlte. Ich habe im Forum nach den Stichwort > Cockpit < gesucht, auf Führerstand wehre ich nicht gekommen. Na dann kann ich ja weiter bauen. Danke gruß fex

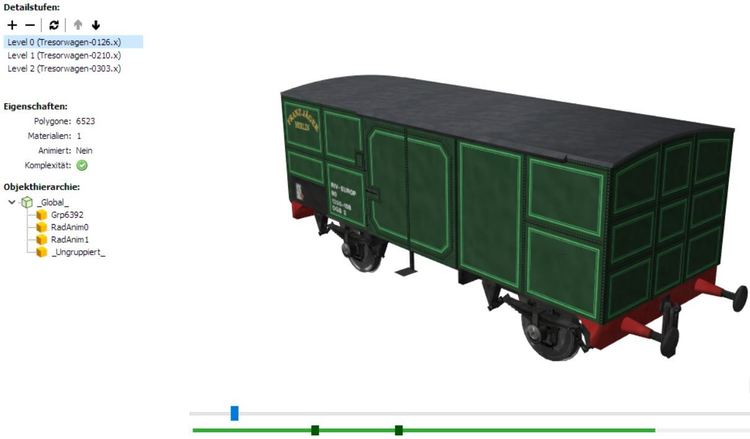

Guest Posted October 28, 2017 Posted October 28, 2017 Hallo Fex, ein "mächtig Gewaltig" für deine Lok- natürlich auch noch nachträglich für deinen Franz Jäger! Grüße vom Flexgleisbieger
BahnLand Posted October 28, 2017 Posted October 28, 2017 (edited) Hallo Fex, auch mit gefällt Deine dänische Rangierlok aus dem Olsenbande-Film sehr gut. Was mich an den Beiträgen vom vergangenen Dienstag allerdings irritiert, ist, dass ich diese erst heute "zu Gesicht bekomme". Ich weiß nicht, warum diese mir letzten Dienstag nicht als "neu/ungelesen" angezeigt wurden (@Neo: Gibt es hierfür eine Erklärung?). Viele Grüße BahnLand Edited October 28, 2017 by BahnLand
fex Posted October 28, 2017 Author Posted October 28, 2017 Hallo Kollegen, kann mir jemand was zum Thema "Tausch-Texturen" sagen. Was muss ich beim bau von Modellen beachten? Es scheint ja schon einiges Wissen im umlauf zu sein oder vielleicht kann mir jemand sagen wo ich es im Forum nachlesen kann. Gruß fex
BahnLand Posted October 28, 2017 Posted October 28, 2017 Hallo Fex, das Prinzip der Tausch-Texturen funktioniert so: Der Modellbauer legt eine der im Modell verwendeten Texturen (oder die eine (Multi-)Textur) als austauschbar fest, indem er die zugehörige Texturdatei für sein Modell (bereits im Konstruktionsprogramm) mit dem Dateinamen "_Custom.xxx" versieht. Hierbei steht "xxx" stellvertretend für eine Grafikdatei-Endung wie z.B. "jpg", "png", "dds" usw. Da ich selbst überwiegend mit Textur-Dateien im png-Format arbeite, heißt bei mir die austauschbare Texturdatei daher "_Custom.png". Nachdem der Modellbauer sein Modell in den Online-Katalog des Modellbahn-Studios hochgeladen hat, wird dem Benutzer in der Modell-Beschreibung des Katalog-Eintrags angezeigt, dass für dieses Modell Tausch-Texturen eingesetzt werden können. Der Austausch einer Textur durch den Benutzer kann nur für ein auf der Anlage bereits platziertes Modell erfolgen. Über das Pinsel-Symbol im Eigenschaftsfenster des auf der Anlage ausgewählten Modells kann sich der Benutzer nun das Eingabefeld für die Tauschtextur anzeigen lassen. Bei einem Klick auf die 3 Punkte im Tauschtextur-Eingabefeld öffnet sich ein Popup-Menü, in dem man sowohl die neue Textur, die nun für das Modell verwendet werden soll, aus einer Datei oder dem Katalog zuweisen kann, als auch die vorhandene Original-Textur des Modells (die "_Custom.xxx"-Datei) als Vorlage exportieren kann (wird als Texturdatei im dds-Format unter dem vom Benutzer eingegebenen Namen abgespeichert). Der Benutzer kann nun diese Vorlage für seine eigene Textur weiterverwenden oder sich einfach nur an deren Layout orientieren. Sobald die von ihm erstellte Tausch-Textur wie in Punkt 3. beschrieben für das Modell eingelesen wurde, wird diese für das Modell auf der Anlage wirksam. Viele Grüße BahnLand
fex Posted October 28, 2017 Author Posted October 28, 2017 Danke BahnLand für deine Erklärung. Gruß fex
quackster Posted October 30, 2017 Posted October 30, 2017 hallo BahnLand, fex, alle das bedeutet für mich, Am 28.10.2017 um 18:58 schrieb BahnLand: wird als Texturdatei im dds-Format unter dem vom Benutzer eingegebenen Namen abgespeichert dass der "normale" nutzer wohl nicht allzuviel mit einer .dds datei anfangen kann. in welchem format soll den die neue zu importierende tauschtextur vorliegen? vg quackster
BahnLand Posted October 30, 2017 Posted October 30, 2017 Hallo Quackster, beispielsweise kann Paint.net dds-Grafiken einlesen und abspeichern. Für das Übertragen der Tauschtextur auf das Modell kannst Du aber auch die Formate jpg und png verwenden (mache ich auch so). Viele Grüße BahnLand
fex Posted November 9, 2017 Author Posted November 9, 2017 Hallo Neo, ich wollte gerade den kleinen Schienentraktor mit neue Geräusche hochladen. Müssen die Geräusche erst von dir freigegeben werden um das es klappt mit den Hochladen? Gruß fex
Neo Posted November 9, 2017 Posted November 9, 2017 Hallo fex, vor 2 Stunden schrieb fex: Müssen die Geräusche erst von dir freigegeben werden um das es klappt mit den Hochladen? im Moment ja, was auch eben geschehen ist. Du kannst deine Lok jetzt mit den Geräuschen hochladen. Ich werde mir für die nächste Version eine Verbesserung einfallen lassen, sodass du nicht erst auf die Freigabe der Geräusche warten musst. Viele Grüße, Neo

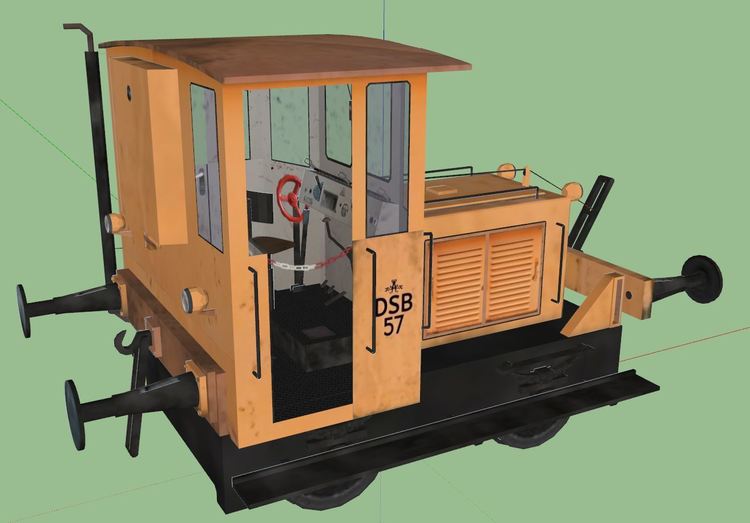

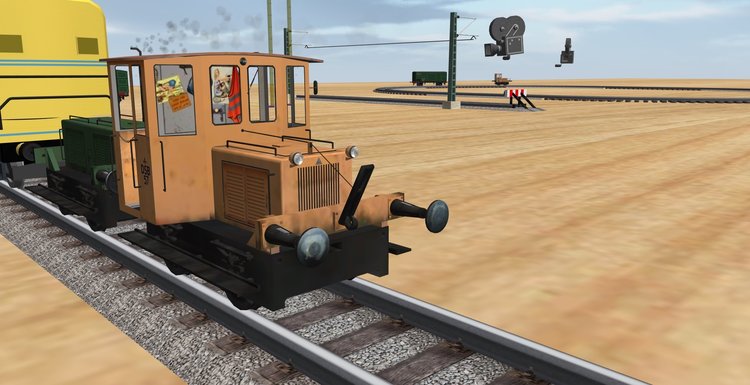

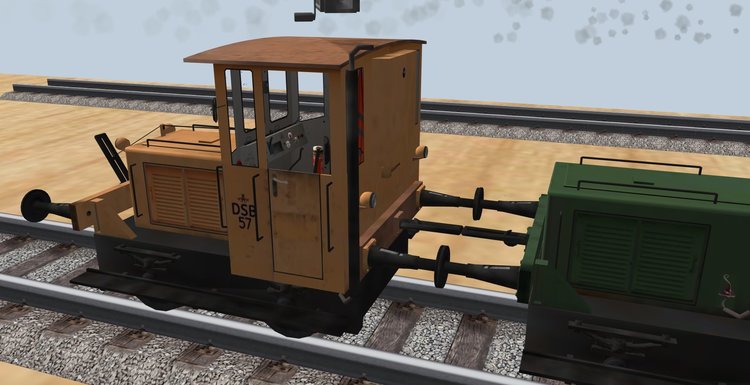

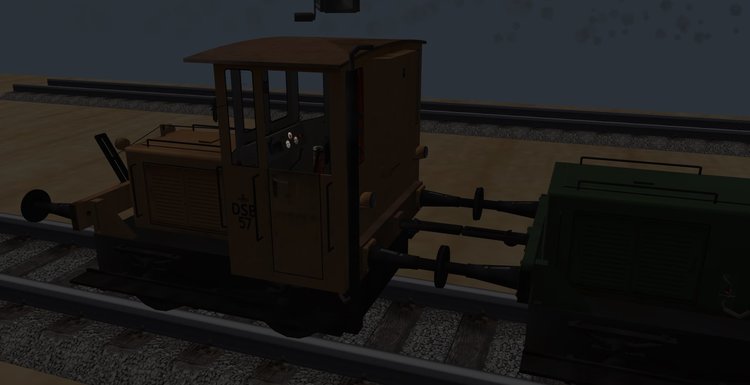

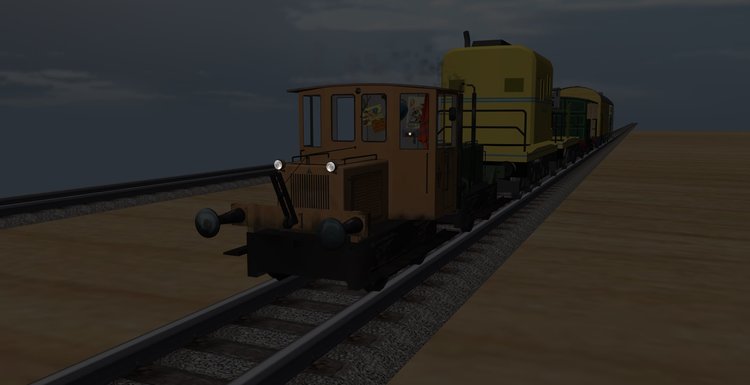

fex Posted November 11, 2017 Author Posted November 11, 2017 (edited) Hallo Leute, der kleine Schienentraktor DSB 57 ist nun im Katalog. Es ist zwar ein Benziner, steht aber im Katalog unter Dieselloks. Ist natürlich mit Licht ausgestattet, hat ein Cockpit was man betreten kann, Motorsound und eine Hupe. Die kleine Lok ist in drei Farben zu haben. Gruß fex PS.: @Neo Wenn ich das Modell auf die Platte ziehe geht gleich die Hupe los. Wie kann ich das abstellen? Edited November 11, 2017 by fex
Neo Posted November 11, 2017 Posted November 11, 2017 Hallo fex, vor 11 Minuten schrieb fex: PS.: @Neo Wenn ich das Modell auf die Platte ziehe geht gleich die Hupe los. Wie kann ich das abstellen? mit dem nächsten Update wirst du im Geräusch-Editor wie in V3 den Anfangszustand der Geräusche festlegen können. Viele Grüße, Neo

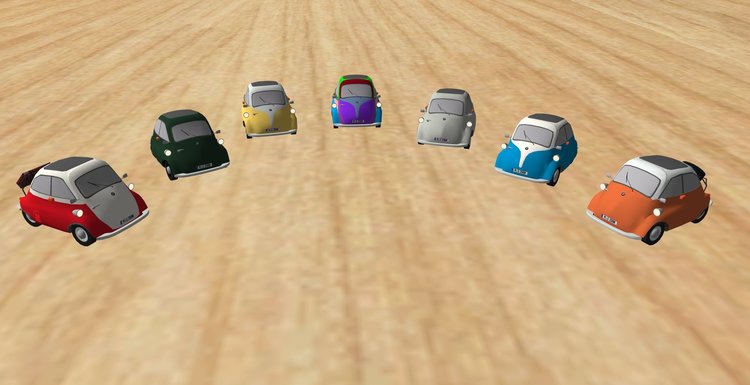

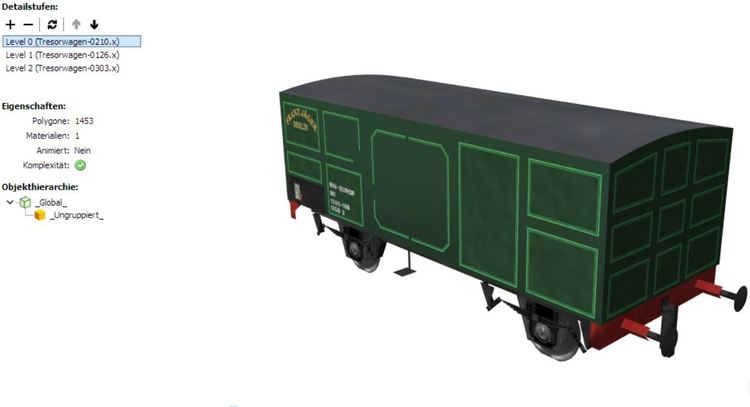

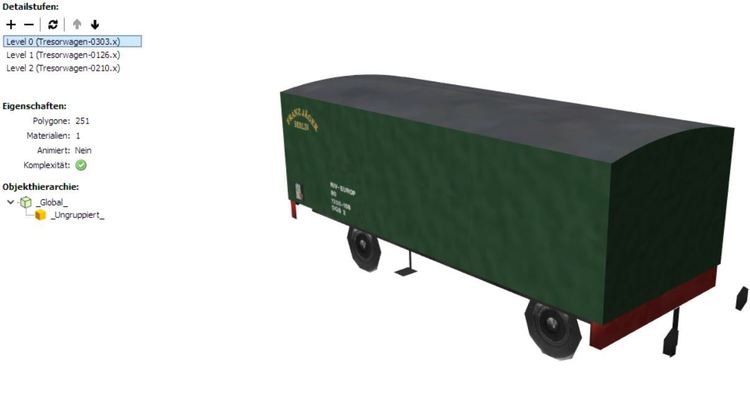

fex Posted November 17, 2017 Author Posted November 17, 2017 Hallo Oldtimer Liebhaber, dank Quacksters gute Vorarbeit, habe ich was für Euch. Gruß fex
fex Posted November 17, 2017 Author Posted November 17, 2017 Hallo SketchUp Experten. Im SketchUp, so sollte es werden. Nach dem benutzen des Exporters. Ist euch das auch schon passiert? Weis einer Rat. Gruß fex

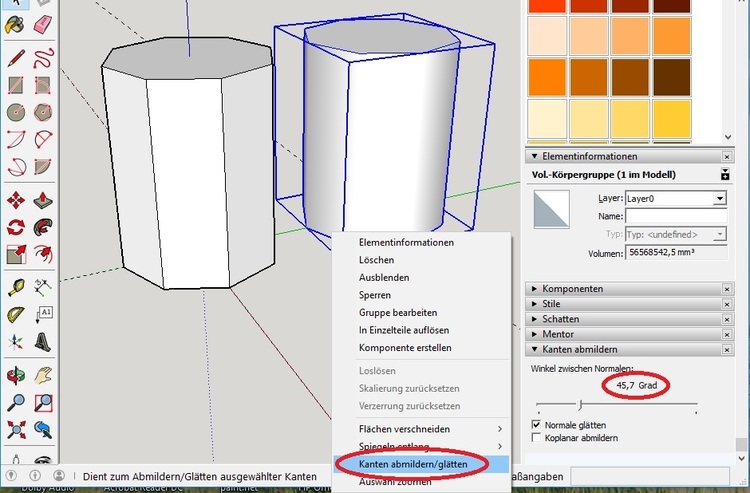

Reinhard Posted November 17, 2017 Posted November 17, 2017 (edited) Hallo @fex, ich bin kein SketchUpper, aber ich meine, wir hatten das hier schonmal. In SketchUp muss es - wie in Blender - die Möglichkeit geben, die Normalen der Flächen auszurichten (auch umzukehren) und da gibt es die Möglichkeit, Flächen zu "smoothen" oder zu "soften". In Blender kann ich an der Stelle auch "flach" "scharfkantig" auswählen. Gruß Porrey61 Edited November 17, 2017 by Porrey61
fmkberlin Posted November 17, 2017 Posted November 17, 2017 Hallo fex, die Fläche ist wahrscheinlich verkehrt rum! Dadurch ist sie Transparent. In Blender müsste ich die Richtung der Normalen umdrehen. Wie das bei SketchUp geht, weiß ich leider nicht mehr. Viele Grüße fmkberlin

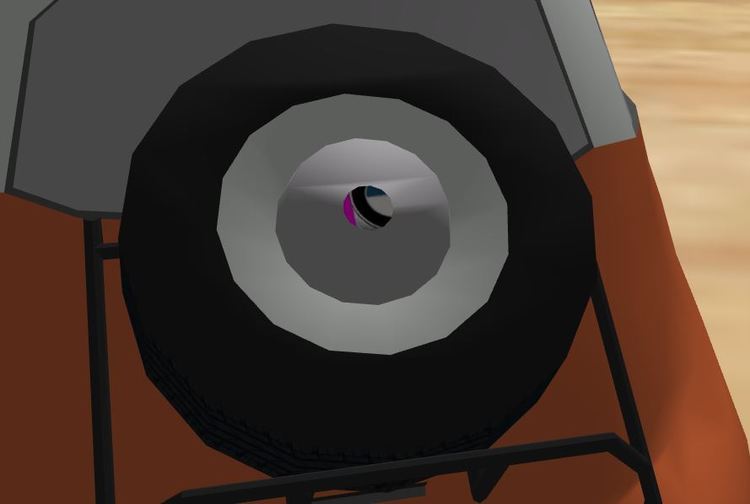

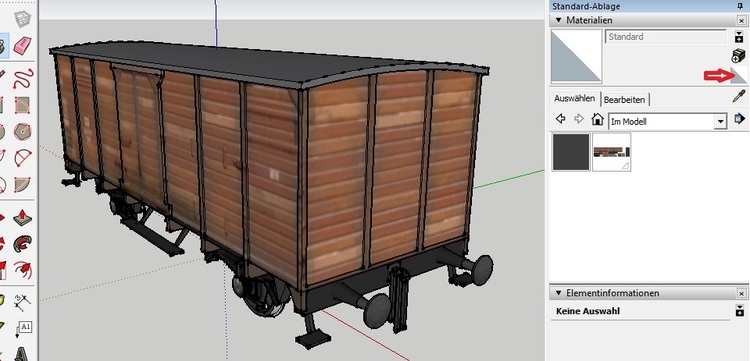

BahnLand Posted November 17, 2017 Posted November 17, 2017 Hallo Fex, ich glaube wie Frank, dass es Dir um das verschwundene BMW-Zeichen in der "Nabe" des Ersatzrads geht. Ich hatte in der Tat dieses Phänomen auch schon, als ich versehentlich an einer Stelle die Vorder- und Rückseite einer Fläche vertauscht und damit unbemerkt die "Rückseite" anstelle der Vorderseite texturiert hatte. Warum diese Fläche dann im Modellbahn-Studio nicht dargestellt wird, habe ich bis heute nicht herausgefunden. Prinzipiell kann man in Sketchup nicht texturierte/bemalte Vorder- und Rückseiten durch ihre unterschiedliche "Standard-Farbgebung" erkennen: Vorderseiten besitzen einen weißen, Rückseiten einen gräulichen Farbton. Sind Vorder- und Rückseite einer Fläche falsch herum angeordnet, kann man diese einfach "umdrehen", indem man die Fläche mit der rechten Maustaste anklickt und dann "Flächen umkehren" auswählt. Die Normalen-Vektoren stehen bei Sketchup standardmäßig immer senkrecht von der Fläche ab. Das gilt sowohl für die Vorderseite als auch für die Rückseite, wobei hierbei die Normalen-Vektoren jeweils in jene Richtung zeigen, in welche die jeweilige Oberläche "schaut". Die Normalen-Vektoren der Rückseite zeigen also immer in die entgegengesetzte Richtung als jene der Vorderseite. Die Normalenvektoren lassen sich aber auch in Sketchup bei einer Bauteilgruppe "verbiegen", indem man das gruppierte Bauteil mit der rechten Maustaste anklickt und dann "Kanten abmildern/glätten" auswählt. Bei der linken Baugruppe im obigen Bild ist der Glättungswinkel 0° (keine Glättung) und bei der rechten Baugruppe 45,7°. Da die Oberflächen eines 8-eckigen Zylinders um exakt 45° gegeneinander geneigt sind, muss der Glättungswinkel mindestens 45° betragen, damit die Oberfläche über die Kanten hinweg als "glatt" erscheint. Dass es sich in Wirklichkeit immer noch um den 8-eckigen Zylinder handelt, sieht man an der Deckfläche der rechten Baugruppe. Wollte man die Deckfläche ebenfalls in die Glättung mit einbeziehen, müsste der Glättungswinkel mindestens 90° betragen. Ich vermute, dass diese Glättung dem "Smoothing" in Blender entspricht. Im letzten Bild Deines Betrags sehe ich aus dem Naben-Loch des Ersatzrads eine Textur hervorschauen, mit der - vermutlich aus Versehen - die vom Ersatzrad verdeckte Fläche (vielleicht sogar dessen Innenfläche) "bemalt" wurde. Entfernt man die Texturzuordnungen zu diesen Fächen (im Bild oben auf die durch den roten Pfeil gekennzeichnete "Standard-Textur" klicken, um die "Standard-Farbe" auszuwählen), kann man die Anzahl der Polygone reduzieren, die vom Sketchup-DirectX-Exporter erzeugt werden, wenn man die Einstellung "Flächenauswahl = nur gefärbte" gewählt hat. Beim "Bemalen" der Flächen ist zu beachten, dass die Vorder- oder Rückseite einer Fläche nur dann "separat" bemalt werden kann, wenn die Fläche nicht Teil einer Gruppe ist oder man sich mittels "Gruppe bearbeiten" in die Gruppe hinein begeben hat. Weist man einer zu einer Gruppe gehörenden Fläche "von außen" eine Textur oder Farbe zu, wird diese Zuweisung für alle Flächen der Gruppe sowohl für deren Vorderseiten als auch für deren Rückseiten wirksam! Dies kann dann eine mögliche Ursache dafür sein, dass im Endeffekt versehentlich zu viele Flächen bemalt wurden und damit bei der Polygon-Erzeugung fälschlicherweise berücksichtigt werden.. Viele Grüße BahnLand
quackster Posted November 18, 2017 Posted November 18, 2017 hallo alle, das von Fex gezeigte verhalten tritt meist (und fast immer nur bei rädern) bein spiegeln oder drehen auf. in dem beispiel scheinen die zuweisungen zur multtextur nicht mehr zu stimmen. vg quackster
