Japanese rail project

[Takaty-]

Hallo Gemeinde, Ich heiße Takaty-. Ich bin Japaner.
(Sorry, I can't German. body of the report is English...)

3D Train Studio is very exciting model simulator. but I am not familiar with European trains.
I decided study "Basics of the Model" and make a Japanese train.

This is my first car for 3DTS, Type "wamu80000" is typical covered freight car in Japan.

(Uploaded in 3D models > Extra > Test)



Problem is coupler. Most Japanese freight car have a "Automatic Coupler" (Mittelpufferkupplung...?)
This couplers locking like a handshake. However, As of now these are punching with another.

Is there way translate a coupling position ?

[Neo]

Hi Takaty-,

you have designed a really nice vehicle . Unfortunately, a 3d model (track vehicle) can currently not overlap with another vehicle, but I will take it into account for one of the next updates of the 3D Train Studio.

Kind regards,

Neo

[Takaty-]

Mr.Neo, Thank you for quick response.

>you have designed a really nice vehicle.
Thanks. I'm very happy. but I found a shading mistake. updated model and screenshot.

>can currently not overlap with another vehicle
OK, I understood it.　this plobrem is not important. I look forward to next update.
I will probably making my favorite vihicles  and objects until then.

kind Regards,

Takaty-

[Takaty-]

Hallo Gemeinde,

I prepared color variation and LOD (L1,L2) for my freight wagon.

v1:Brown version(Nomal)
v2:Blue version (Opening the future JR Freight)
v3:Miku version (Original, Illustrated by Akine)

I want to change category from "test" to "Freight cars". Are you ok with this?

[wopitir]

Hallo Takaty,

in der Gemeinde sind sehr viele hilfsbereite Leute, die aber leider nur deutsch sprechen. Wie ich sehe kannst du ja ein bischen deutsch. Wir haben auch dafür Verständnis wenn dein deutsch nicht 100% ist. Wir verstehen aber weniger gutes deutsch besser als gutes englisch. Darum Takaty fürcht dich nicht, versuche es in deutsch und es werden mehr Antworten bei dir eintreffen.

Gruß
Wolfgang

[Takaty-]

Es tut mir leid. Ich kann nicht so gut Deutsch. Ich werde mein Bestes tun.

Ich beendete wagen.(Bild ist #4 reply) Aber es ist in eine Kategorie "Test". ich möchte veränderung Kategorie "freight car" es. Ist alles in Ordnung ?

[Neo]

Hi Takaty,

you can re-categorize your cars as you like, because you are the only one who can access your models (they are not shared with other people). So don't hesitate to put them into another category.

Keep up the good work

Kind regards,

Neo

PS: I don't know how many people in the community actually speak English, but in the next weeks and months, I will improve this forum to better support international users, so German will not be the only language here.

[Takaty-]

Hallo Gemeinde,

Ich habe versucht, zum ersten Mal 4 Achsen Auto zu machen.
Dieser Triebwagen ist zu weit komplexes Modell weil wurde vor einem anderen Zweck geschaffen ...

https://1drv.ms/u/s!AvAOmvoiGEk6glmfH4ItrSYcBaoc

[hubert.visschedijk]

Takaty, what program do you use to design and with what program do you convert it?

And how do you upload it to the game ?

I have been a player and designer for a long time with RuleTheRail and i have a lot of models made that i would like to upload to 3D modellbahn studio. For example, i have made a few version of the Dutch "Koploper" in the regular NS colors but also in the KLM and Martinair colors. All those were made in sketchup....



Can you help with with this information ?





Takaty, welches Programm verwendest du zum Design und mit welchem Programm konvertierst du es?

Und wie lädst du es ins Spiel hoch?

Ich war lange Zeit Spieler und Designer bei RuleTheRail und habe viele Modelle gemacht, die ich gerne in 3D Modellbahn Studio hochladen würde. Zum Beispiel habe ich ein paar Versionen des niederländischen "Koploper" in den regulären NS-Farben, aber auch in den Farben KLM und Martinair gemacht. Alle diese wurden in Sketchup gemacht ....



Können Sie oder jemand anderes mit diesen Informationen helfen?

Bearbeitet 1. Dezember 2017 von hubert.visschedijk

[BahnLand]

Hallo Hubert,

Sketchup-Modelle kannst Du mithilfe eines für das Modellbahn-Studio geschriebenen Sketchup-DirectX-Exporters in x-Dateien umwandeln, die Du dann direkt in das Modellbahn-Studio hochladen kannst. Schau Dir dazu bitte foögende Beiträge an:

1. Bau von animierten Sketchup-Modellen
2. Erweiterter DirectX-Exporter

Beachte bitte, dass der 1. Beitrag schon etwas länger zurück liegt. So sind einige Aussagen von dort inzwischen überholt (z.B. lassen sich aktuell sich drehende Speichenräder sehr wohl mit Drehgestellen kombinieren). Am Ende des 2. (neueren) Beitrags kannst Du den aktuellen Stand des Sketchup-DirectX-Exporters mit ausführlicher Beschreibung herunterladen. Bitte beachte auch, dass für das Veröffentlichen eines Modells im Online-Katalog des Modellbahn-Studios bestimmte Kriterien erfüllt sein müssen. Diese kannst Du hier nachlesen.

Ich bin auf Deine Modelle gespannt.

Viele Grüße
BahnLand

[hubert.visschedijk]

Danke Bahnland !

aber..... wie kann ich die X-Datei in eine MBE-Datei konvertieren?

Die ersten Schritte sind immer am schwersten ... Entschuldigen Sie die Störung



(google translator)

Bearbeitet 2. Dezember 2017 von hubert.visschedijk

[BahnLand]

Hallo Hubert,

wenn es nur darum geht, die x-Datei in das Modellbahn-Studio zu importieren, benötigst Du keine mbe-Datei. Wenn Du allerdings Deine Modelle im mbe-Format weitergeben möchtest, musst Du diese zuerst in das Modellbahn-Studio importieren, und kannst sie dann von dort aus als mbe-Datei exportieren.

Nachfolgend die einzelnen Schritte sowohl für die Version 3 als auch für die Version 4 des Modellbahn-Studios am Beispiel eines Fahrzeug-Modells:

Version 3:

1. Zum Import der x-Datei im Katalog-Menü den Typ "Rollmaterial" auswählen.

2. Button "Modell" anklicken, um die Dateiauswahl zu öffnen.
3. Zu importierende x-Datei auswählen und
4. mit dem Button "Öffnen" einlesen.

Konnte die x-Datei erfolgreich eingelesen werden, ist sie nun im (lokalen Teil des) Online-Katalog(s) enthalten. Das Fahrzeug kann jetzt im Modellbahn-Studio verwendet werden. Soll das Modell in als mbe-Datei zur Verfügung gestellt werden, sind noch folgende Schritte zusätzlich auszuführen:

5. Modell aus Katalog-Übersicht auswählen (Klick auf das Zahnrädchen).
6. Funktion "Bearbeiten" auswählen.

7. Auf Button "Exportieren" klicken.
8. Dateinamen eingeben, unter dem das Modell als mbe-Datei abgespeichert werden soll.

Version 4:

1. Zum Import der x-Datei im Katalog-Menü "Neu" auswählen.
2. Im 3D-Modelleditor den Typ "Fahrzeug" auswählen.
3. Über den "+"-Button eine neue x-Datei hinzufügen.
4. Zu importierende x-Datei auswählen.

Konnte die x-Datei erfolgreich eingelesen werden, ist sie nun im (lokalen Teil des) Online-Katalog(s) enthalten. Das Fahrzeug kann jetzt im Modellbahn-Studio verwendet werden. Soll das Modell in als mbe-Datei zur Verfügung gestellt werden, sind noch folgende Schritte zusätzlich auszuführen:

5. Modell aus Katalog-Übersicht auswählen (Klick auf das Zahnrädchen).
6. Funktion "Auf Festplatte exportieren" auswählen.
7. Dateinamen eingeben, unter dem das Modell als mbe-Datei abgespeichert werden soll.

Viele Grüße
BahnLand

[hubert.visschedijk]

Danke wieder !

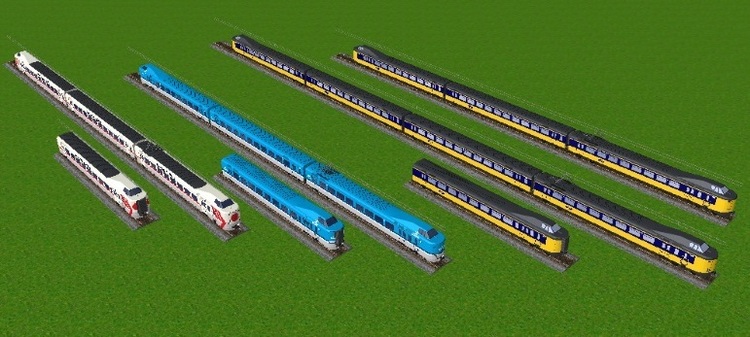

Hier sind die ICM modellen. Muss aber alles zusammen stellen weil im RTR understellen separat sind....Mit zeit wirde ich aussuchen wie alles geht in 3D-MS

alle modellen haben die origenelen farben nummern...(pantone)



Bearbeitet 2. Dezember 2017 von hubert.visschedijk

[astt]

Hallo Hubert,

die sehen ja interessant aus. Rollmaterial wird immer gebraucht. Vielleicht möchtest Du den einen oder anderen hier als mbe- Datei veröffentlichen ? Eventuell kannst Du Sie ja auch komplett im Studio veröffentlichen.

Gruss

Andreas (astt)

[hubert.visschedijk]

Danke Andreas ! Bin aber ein anfänger mit Studio. Wirt vielleicht ein bischen dauern.....

Aber klar das ich alle modellen anbieten im spiel !

[Modellbahnspass]

Hallo Hubert,

Schön, wenn sich jemand auch um Fahrzeuge  anderer europäischer Bahngesellschaften kümmert. Auf meinen Anlagen fahren leider nur einfache  bedruckte "Schuhschachtel"

Gruß

Modellbahnspass

[h.w.stein-info]

Hallo Modellbauer- und Modellbahnfreunde

Es ist immer eine Freunde neue und auch andere Modelle selbst aus dem Ausland zusehen .

Ich finde auch die noch als Kartonagen gezeigt Modelle gut , die vielleicht auch mal als Modell nachgebaut werden ( wenn jemand es sich traut ) - toll .

Es hat sich doch gezeigt , das sich das MBS entwickelt hat mit den Online-Katalog .

Noch bin ich ein begeisterter Mitnutzer der Modelle , aber nächstes Jahr will ich auch den Anfang machen Modelle zu bauen .

Von mir an alle einen großen Lob der Modelle im Katalog .

Viele Grüße

HnS

[Takaty-]

Hi.

Mr.hubert.visschedijk

>what program do you use to design and with what program do you convert it?

I used XSI 6 Mod Tool. This software is old, but easy to polygon modeling.
Mod Tool can't exporting to .X file. export .obj file first, and read it by blender. then set pivot , and export .X file.

Your ICM models are beautiful. Funnily enough, I'm making Intercity now.
This is called "series 283  Diesel multiple unit" in Japan. it similar shape ICM...

Mr.Bahnland

Thank you for answering him instead of me.
I read your document "Construction of animated sketchup models". it was very easy to understand and helpful. very grateful to you !
