Karl Willi Posted February 6 Share Posted February 6 Hallo, zusammen. Internet habe ich sorgfältig durchsucht. Nix gefunden. Vlt. kann mir hier jemand weiter helfen? Bin kein Freund von PC Plänen. :) Link to comment Share on other sites More sharing options...

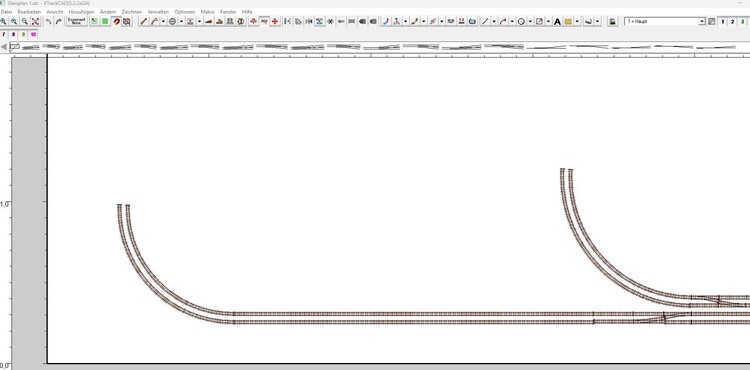

FeuerFighter Posted February 6 Share Posted February 6 xtrkcad ist kostenlos wenn Du das meinst. Link to comment Share on other sites More sharing options...

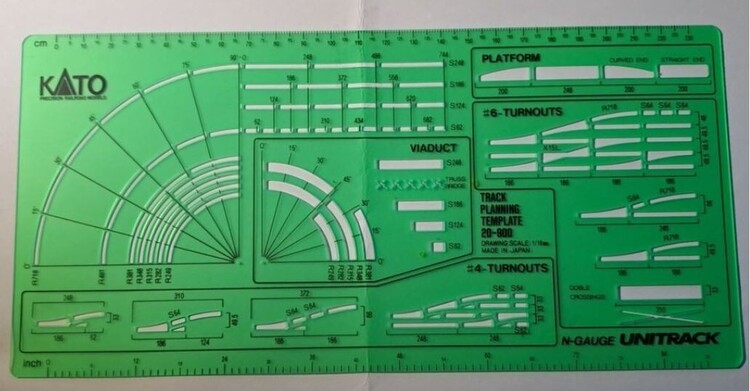

Eggu Posted February 6 Share Posted February 6 Ich hatte es so verstanden: Link to comment Share on other sites More sharing options...
Andy Posted February 6 Share Posted February 6 (edited) Und das mit Bildersuche führt zu: https://www.elimperiodelhobby.com/de/skala-n/6878-kato-regelmodell.html Gruß Andy Edited February 6 by Andy Link to comment Share on other sites More sharing options...
Karl Willi Posted February 8 Author Share Posted February 8 Danke für die Infos. Ja, Das von Eggu, ist, was ich suche. Also diese Scheibe. Nur, woher bekomme ich die? Der Tip von Andy führt mich zu einer spanischen Firma?? Link to comment Share on other sites More sharing options...

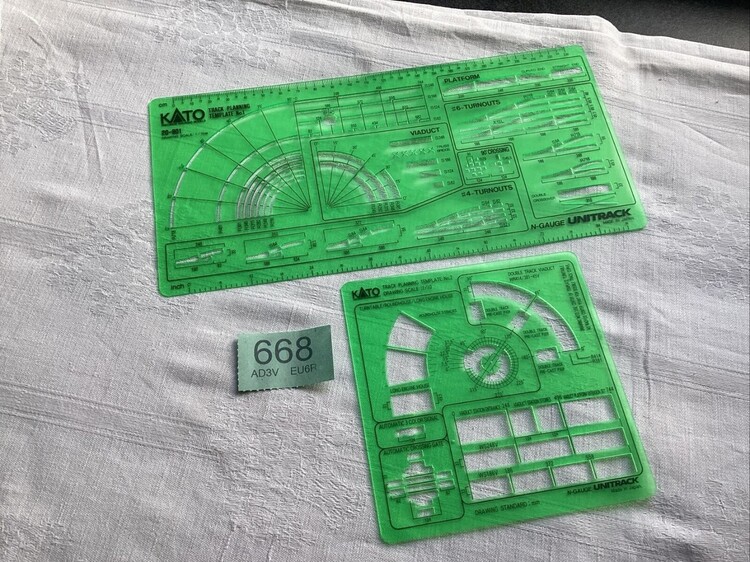

Eggu Posted February 8 Share Posted February 8 Ich hatte es bei einer Auktion zur Selbstabholung in der Schweiz gefunden (Angebot nun abgelaufen), vl. 'mal eBay und ähnliches beobachten/absuchen. https://www.ricardo.ch/de/a/kato-n-zeichenschablone-fuer-gleiplan-1-10-1250028876/ Link to comment Share on other sites More sharing options...
Andy Posted February 8 Share Posted February 8 Hallo Karl, das kann schon sein. Das war einfach mal ins Blaue gesucht. Wie seriös das nun ist, müßte man mal mit Querabfragen herausfinden. Aber im Prinzip: Spanien ist EU. Allzu große Probleme sollte das nicht geben, zumal sie schon deutsche Kategorienbezeichnungen haben. Die verkaufen wohl öfter nach DE. Gruß Andy Link to comment Share on other sites More sharing options...

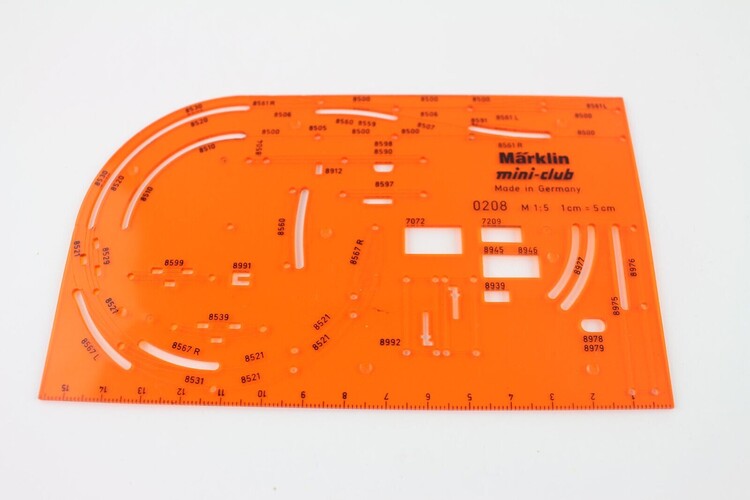

Marae253 Posted February 8 Share Posted February 8 Hallo Karl Such mal bei Ebay Märklin Zeichenschablone Gruß Manni Link to comment Share on other sites More sharing options...
Karl Willi Posted February 10 Author Share Posted February 10 Wenn ich keine Kato Schablone bekomme, und, so sieht es jetzt aus, kann mir jemand sagen, welche Gleise denen von Kato in der Größe am nächsten kommen. Dann muss ich eben einen"ungefähren" Gleisplan machen. Wichtig sind ja die Anzahl der Gleise, Weichen, etc., damit ich weiß, was da so auch finanziell auf mich zukommt. Hat da jemand Erfahrung, hier im Forum? Link to comment Share on other sites More sharing options...
ralf3 Posted February 10 Share Posted February 10 (edited) Hallo Willi, mir kam da eine ganz blöde Idee, es existiert ja ein Bild der Schablone. Wie sieht es aus mit selbst bauen? Mit Photoshop o.Ä. das Bild so entzerren uns skalieren, dass die Millimeter- und Zolleinteilungen stimmen, auf etwas stärkerem Zeichenkarton ausdrucken und die Ausschnitte mit dem Cuttermesser herstellen. Als haltbarere aber aufwändigere Alternative wäre da noch der 3D-Druck. Bei vorsichtiger Handhabung sollte aber auch mit dem Kartonmodell Einiges möglich sein. Beste Grüße, Ralf p.s. ich hab gerade mal nachgeschaut, Wenn Du mir eine Skizze des Gleisplans schickst könnte ich Dir helfen. WinTrack 16.0 verfügt über die Gleisbibliotheken sowohl von Kato Unitrack H0 als auch N. Es geht ja offensichtlich um die Planung einer Real-Live Anlage. Edited February 10 by ralf3 p.s. hinzugefügt Link to comment Share on other sites More sharing options...
Marae253 Posted February 10 Share Posted February 10 Hallo Willi Schau mal hier https://www.ebay.de/itm/186285101248?mkcid=16&mkevt=1&mkrid=707-127634-2357-0&ssspo=es1XcnaJQQe&sssrc=2047675&ssuid=8D6g7_RoSN-&widget_ver=artemis&media=COPY Gruß Manni Link to comment Share on other sites More sharing options...
Marae253 Posted February 10 Share Posted February 10 Hallo Willi Ist das die richtige eBay-Artikelnr.:186285101248 Gruß Manni Link to comment Share on other sites More sharing options...

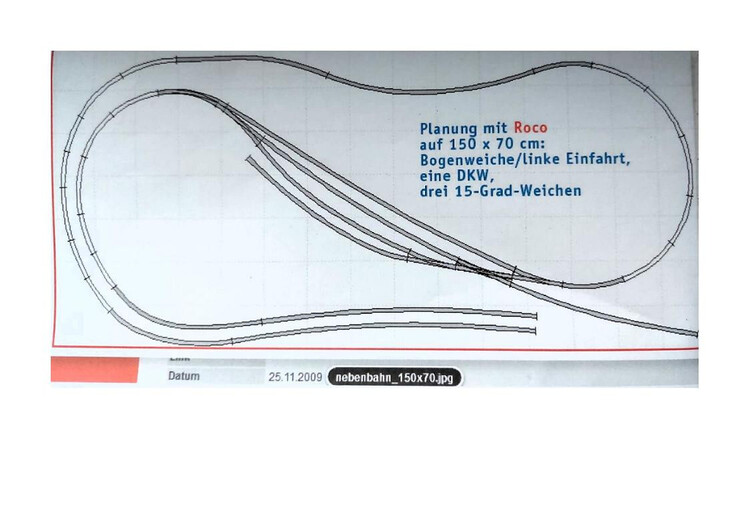

Karl Willi Posted February 11 Author Share Posted February 11 (edited) Am 10.2.2024 um 14:52 schrieb ralf3: Hallo Willi, mir kam da eine ganz blöde Idee, es existiert ja ein Bild der Schablone. Wie sieht es aus mit selbst bauen? Mit Photoshop o.Ä. das Bild so entzerren uns skalieren, dass die Millimeter- und Zolleinteilungen stimmen, auf etwas stärkerem Zeichenkarton ausdrucken und die Ausschnitte mit dem Cuttermesser herstellen. Als haltbarere aber aufwändigere Alternative wäre da noch der 3D-Druck. Bei vorsichtiger Handhabung sollte aber auch mit dem Kartonmodell Einiges möglich sein. Beste Grüße, Ralf p.s. ich hab gerade mal nachgeschaut, Wenn Du mir eine Skizze des Gleisplans schickst könnte ich Dir helfen. WinTrack 16.0 verfügt über die Gleisbibliotheken sowohl von Kato Unitrack H0 als auch N. Es geht ja offensichtlich um die Planung einer Real-Live Anlage. Das ist ein tolles Angebot von dir. Herzlichen Dank. Hier eine alte (2009) Zeichnung. 15 Jahre alt. So lange habe ich nix mehr getan, im Modelleisenbahnbau. Leider nicht in KATO Unitrack, Spur N. Wenn du das tzrotzdem machen möchtest, kann das Maß die Vorgaben auf dem Plan gerne leicht unte/überschreiten. Kann ja auch so wohl nicht passen. Das waren ROCO Gleise. Also, wenn du mich strahlen lassen willst, freue ich mich auf den Plan. Ich denke, du weißt das sowieso, aber helle Gleise sind verdeckt. Dunkle Gleise liegen offen. Edited February 11 by Karl Willi Link to comment Share on other sites More sharing options...

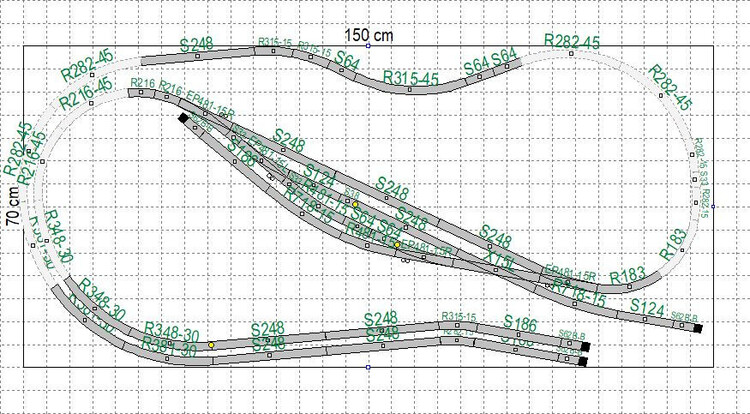

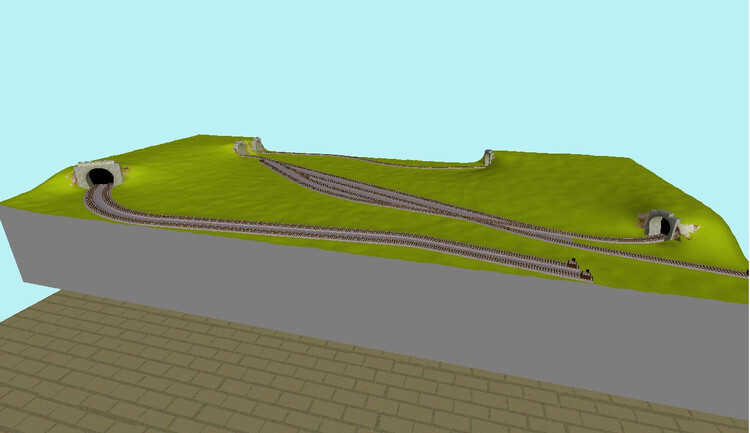

ralf3 Posted February 11 Share Posted February 11 Leider hat das Kato Unitrack einen Nachteil, es gibt keine Bogenweichen. dadurch verkürzt sich der Bahnhof leider. Außerdem gibt es die Flexgleise nur ohne die Bettung. Also muß ich mal schauen wie ich den Plan ohne Flexgleise realisieren kann. Der Grundentwurf ist schon fast fertig. Möchtest Du im Bahnhof Platz haben für Bahnsteige? Wenn ja, zwischen welchen Gleisen? Hab gerade nochmal weiter recherchiert, es gibt auch keine DKW, nur Kreuzungen. Hier wäre ein Plan, der Deinen Maßen entspricht, unter Verwendung von Kato Unitrack N Standardelementen. Hier die Stückliste: Und hier noch eine ganz simple 3D-Ansicht aus Wintrack, das Programm gibt in dieser Hinsicht natürlich nicht viel her. Durch die integrierte Bettung hast Du zwar den Vorteil der ebenfalls integrierten unsichtbaren Weichenantriebe, verlierst aber sehr viel an Fexibilität. Da gibt es halt keine Kürzungen mit dem Dremel oder biegsame Gleise samt Bettung. Worauf es Dir ankommt mußt aber letztendlich Du entscheiden. Bei allen Nachteilen dennoch ein recht schönes Gleissystem. Bei Gleisen mit integrierter Bettung hab ich schon Häßlicheres gesehen. Ich hoffe, Du kannst mit dem Entwurf etwas anfangen. Beste Grüße, Ralf p.s. nachdem ich mich ein wenig intensiver mit dem Gleissystem beschäftigt habe sehe ich eine Zeichnung mit der Schablone sehr kritisch. Das Kato System verzeiht nicht die kleinste Verschiebung oder Drehung der Schablone an der falschen Stelle. Hier ist die Planung am PC erheblich genauer. Solltest Du einen 1:1 Plan ausdrucken wollen: Ich hab den Plan gespeichert und könnte Dir eine Druckdatei zukommen lassen, die Du nur zusammenkleben müßtest. Dann hättest Du eine direkte Vorlage auf Deiner Platte. Link to comment Share on other sites More sharing options...
ralf3 Posted February 11 Share Posted February 11 Solltest Du nicht unbedingt auf Kato fixiert sein und möchtest Du in erster Linie auf das Einschottern der Gleise verzichten? Es gibt da noch eine recht günstige Alternative. Die Mini-Bettung der Fleischmann-Gleise möchte ich gar nicht erst vorschlagen und die Mössmer-Gleisbettungen, die noch eine Zeit lang von Noch vertrieben wurden gibt es höchstens noch aus irgendwelchen Ladenvorräten. Aber Merkur liefert noch Bettungen für Peco Code 55 Gleise. Die lassen sich mit ein wenig handwerklichem Geschick sogar für Flexgleise nutzen und die Auswahl an Weichen ist auch größer. DKW wäre da auch erhältlich. https://www.merkur-styroplast.de/Gleisbett-Zubehoer/PECO-N-Code-55:::46_89.html?MODsid=bdb4a9db2dd768de09fc88cd3a4ed079 Vielleicht mal anschauen...aber vieleicht hast Du ja auch noch Kato-Vorräte, dann wäre eine Alternative natürlich wenig sinnvoll. Beste Grüße, Ralf Link to comment Share on other sites More sharing options...
Karl Willi Posted February 12 Author Share Posted February 12 vor 13 Stunden schrieb ralf3: Leider hat das Kato Unitrack einen Nachteil, es gibt keine Bogenweichen. dadurch verkürzt sich der Bahnhof leider. Außerdem gibt es die Flexgleise nur ohne die Bettung. Also muß ich mal schauen wie ich den Plan ohne Flexgleise realisieren kann. Der Grundentwurf ist schon fast fertig. Möchtest Du im Bahnhof Platz haben für Bahnsteige? Wenn ja, zwischen welchen Gleisen? Hab gerade nochmal weiter recherchiert, es gibt auch keine DKW, nur Kreuzungen. Hier wäre ein Plan, der Deinen Maßen entspricht, unter Verwendung von Kato Unitrack N Standardelementen. Hier die Stückliste: Und hier noch eine ganz simple 3D-Ansicht aus Wintrack, das Programm gibt in dieser Hinsicht natürlich nicht viel her. Durch die integrierte Bettung hast Du zwar den Vorteil der ebenfalls integrierten unsichtbaren Weichenantriebe, verlierst aber sehr viel an Fexibilität. Da gibt es halt keine Kürzungen mit dem Dremel oder biegsame Gleise samt Bettung. Worauf es Dir ankommt mußt aber letztendlich Du entscheiden. Bei allen Nachteilen dennoch ein recht schönes Gleissystem. Bei Gleisen mit integrierter Bettung hab ich schon Häßlicheres gesehen. Ich hoffe, Du kannst mit dem Entwurf etwas anfangen. Beste Grüße, Ralf p.s. nachdem ich mich ein wenig intensiver mit dem Gleissystem beschäftigt habe sehe ich eine Zeichnung mit der Schablone sehr kritisch. Das Kato System verzeiht nicht die kleinste Verschiebung oder Drehung der Schablone an der falschen Stelle. Hier ist die Planung am PC erheblich genauer. Solltest Du einen 1:1 Plan ausdrucken wollen: Ich hab den Plan gespeichert und könnte Dir eine Druckdatei zukommen lassen, die Du nur zusammenkleben müßtest. Dann hättest Du eine direkte Vorlage auf Deiner Platte. Ja, Bahnsteig zwischen dem oberen und mittleren Bahnhofsgleis. Und die Datei zum drucken wäre schon toll. :) Link to comment Share on other sites More sharing options...

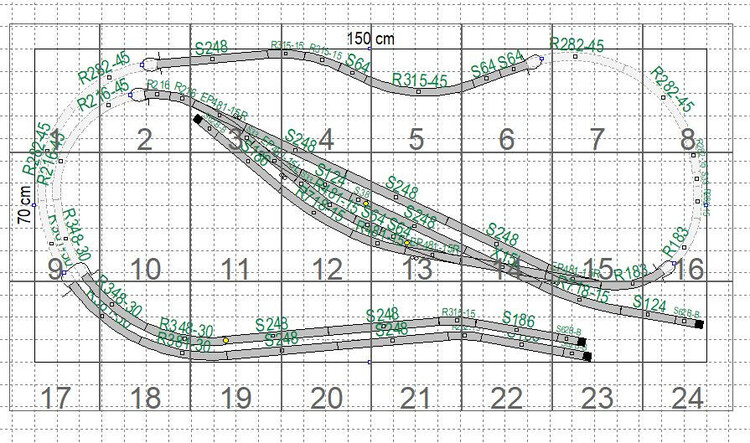

ralf3 Posted February 12 Share Posted February 12 Hallo Karl Willi, ich habe aus dem Plan eine Druckdate erstellt, die ich hier leider nicht hochladen kann. (Dateiendung .pm) Es wäre schön, wenn Du mit per PM Deine Mailadresse schickst, dann sende ich Dir die Datei direkt. Hier vorab ein Screenshot von der Seiteneinteilung. Da könntest Du auch auf Seite 12 oder 13 sehen ob der Abstand für einen Bahnsteig reicht. Andernfall muß ich mal schauen was sich mit engeren Radien machen läßt, auf jeden Fall müßte das obere Bahnhofsgleis dann nach oben verschoben werden. Die anderen Gleise nach unten würde eine weitere Verkürzung bedeuten und das halte ich für wenig sinnvoll. Auf 24 DIN A4 Seiten kannst Du den gesamten Gleisplan 1:1 ausdrucken. Wäre doch gelacht, wenn wir Deine Anlage nicht irgendwie auf die Platte bekommen. Beste Grüße, Ralf Link to comment Share on other sites More sharing options...
BahnLand Posted February 12 Share Posted February 12 Hallo Ralf, vor 9 Stunden schrieb ralf3: ich habe aus dem Plan eine Druckdate erstellt, die ich hier leider nicht hochladen kann. (Dateiendung .pm) Du kannst Dateien in jedem beliebigen Dateiformat hier als Anlage hinzufügen, indem Du diese in eine zip-Datei packst. Denn zip-Dateien werden hier als Anhänge akzeptiert. Beachte dabei jedoch bitte die Gesamtgröße von 4 MB. Viele Grüße BahnLand Link to comment Share on other sites More sharing options...
ralf3 Posted February 13 Share Posted February 13 Ah, ok, danke für den Tip. Wer lesen kann ist klar im Vorteil. Gerade .zip ist häufig ausgeschlossen aber man sollte nicht immer nur voraussetzen sondern lieber lesen. Beste Grüße, Ralf Link to comment Share on other sites More sharing options...
ralf3 Posted February 13 Share Posted February 13 Leider ist die .prn-Datei auch noch in zip komprimiert noch 18MB groß. Ich werde dann den Ausdruck in die Datei splitten und in Teilen hier einfügen. Beste Grüße, Ralf Link to comment Share on other sites More sharing options...
Sintbert Posted February 13 Share Posted February 13 @ralf3 Ich glaube nicht dass ihm die .pm-Datei gross von nutzen sein wird, speichere es doch direkt als PDF, das währe wahrscheinlich auch klein genug um hier eingestellt zu werden. Link to comment Share on other sites More sharing options...
Neo Posted February 13 Share Posted February 13 Hallo Ralf, vor 12 Minuten schrieb ralf3: Ich werde dann den Ausdruck in die Datei splitten und in Teilen hier einfügen. versucht die Datei bitte per E-Mail oder Cloud-Dienst zu transferieren, das Forum selbst ist für so einen Datenaustausch nicht geeignet. Viele Grüße, Neo Link to comment Share on other sites More sharing options...
ralf3 Posted February 13 Share Posted February 13 (edited) vor 23 Stunden schrieb ralf3: Hallo Karl Willi, ich habe aus dem Plan eine Druckdate erstellt, die ich hier leider nicht hochladen kann. (Dateiendung .pm) Es wäre schön, wenn Du mit per PM Deine Mailadresse schickst, dann sende ich Dir die Datei direkt. Hier vorab ein Screenshot von der Seiteneinteilung. Da könntest Du auch auf Seite 12 oder 13 sehen ob der Abstand für einen Bahnsteig reicht. Andernfall muß ich mal schauen was sich mit engeren Radien machen läßt, auf jeden Fall müßte das obere Bahnhofsgleis dann nach oben verschoben werden. Die anderen Gleise nach unten würde eine weitere Verkürzung bedeuten und das halte ich für wenig sinnvoll. Auf 24 DIN A4 Seiten kannst Du den gesamten Gleisplan 1:1 ausdrucken. Wäre doch gelacht, wenn wir Deine Anlage nicht irgendwie auf die Platte bekommen. Beste Grüße, Ralf Hallo Neo, wie Du hier vielleicht erkennen kannst, habe ich versucht, diesen Weg als Erstes einzuschlagen. Schon klar, dass das Forum nicht zum Datenaustausch dienen soll. Aber zu einer Kommunikation gehören immer mindestens zwei. Sinbert, Es geht darum einen 1:1 Vordruck zum Auslegen auf der Platte zu erstellen. Natürlich kann man die pdf auch aufblasen bis die Maße stimmen, aber das ginge sogar mit der bereits eingestellten jpg-Datei. Ich versuche nur jemandem zu helfen. An und für sich hat das Thema ja überhaupt nichts mit dem MBS zu tun, aber ich bin zur Höflichkeit erzogen worden und habe (oftmals leider) ein ausgeprägtes Helfersyndrom. Beste Grüße, Ralf Edited February 13 by ralf3 Link to comment Share on other sites More sharing options...

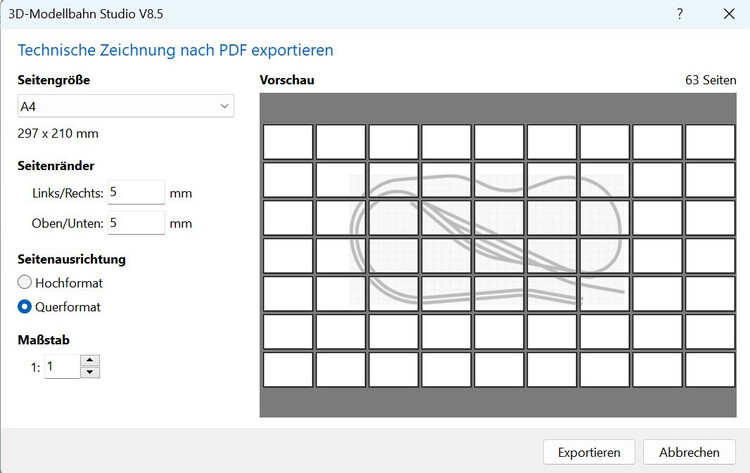

HWB Posted February 13 Share Posted February 13 Hallo @Neo, ich habe die Anlage im MBS mal nachgebaut. Kato.mbp kannst Du mir sagen, warum es hier beim 1:1 Druck 63 Seiten werden, obwohl es auf 24 Seiten passen würde. Gruß Hermann Link to comment Share on other sites More sharing options...
Neo Posted February 13 Share Posted February 13 Hallo Hermann, das Studio druckt den sichtbaren Bereich aus. Wenn zu viele weiße Blätter entstehen, genügt es, die Kamera weiter heranzuzoomen. Viele Grüße, Neo Link to comment Share on other sites More sharing options...
