Erweiterter DirectX-Exporter

[BahnLand]

Hallo Dieter,

was mir bei Deinem Mühlenentwurf noch aufgefallen ist:
Es sind auch die "inneren/hinteren" Flächenseiten bemalt. Das solltest Du dann, wenn diese Seiten von außen (z.B. durch Fensteröffnungen hindurch)  nicht sichtbar sind, unbedingt vermeiden, weil Du sonst "überflüssige" Polygone generierst, die alle von der Grafikkarte bearbeitet werden müssen.

Viele Grüße
BahnLand

[BahnUropa]

vor 21 Stunden schrieb BahnLand:

Hallo Dieter,was mir bei Deinem Mühlenentwurf noch aufgefallen ist:
Es sind auch die "inneren/hinteren" Flächenseiten bemalt.

Hallo BahnLand,

danke für den Hinweis, die Bemalung des Entwurfs diente nur zum sichtbar machen auf MBS, mir ging es in erster Linie um die Rotation des Windflügels. Texturierung  soll nachher mit einer Multitextur geschehen. Aber wenn es wieder mal wo klemmt melde ich mich wieder.

Viele Grüße

Dieter

[BahnUropa]

Hallo Modellbaufreunde,

möchte heute mal vorstellen was ich Dank eurer Hilfe bis jetzt geschafft habe habe.

Bahnhof Wiesengrund Condent – ID 7A539F51-82FA-440E-B4C1-6C7F61B0BD25



Grander Mühle Condent - ID E9915E31-2304-40C6-8A1D-64B36212833C      und

Windmühle Condent – ID 4B4D92DA-4A34-46AA-8E0F-FD71EF0A0834

Möchte euch nun bitten mich aufrichtig zu begutachten und auf die Fehler hinzuweisen die noch vorhanden sind, nur aus Fehler kann man lernen und wenn nötig berichtigen.                                                                                                                                                                                                                      Noch nicht ganz fertige Gesamtanlage meine gewesenen LGB - Gartenbahn Nachbildung.                            Wünsch euch allen noch einen schönen Sonntag.

Dieter



[BahnUropa]

Hallo Modelbahn Freunde, habe nun meine noch nicht ganz fertigen Gartenbahn hochgeladen und freue mich auf Eure Meinung.

Hier die ID: D9B5FF6D-3C13-4E83-A602-37BCBC8F8732

Gruß Dieter

[Klartexter]

Hallo Dieter,

da hast Du Dir ja eine nette kleine Gartenbahn gebastelt. Es freut mich, dass Du allen Widernissen zum Trotz nie aufgegeben hast. Dann wünsche ich Dir mal viel Freude beim Weiterbau, ich kann nur sagen: Klein aber fein!

Walter

[Henry]

Hallo Dieter,

besonders gefällt mir dein Anlagenhintergrund. Mit den Fotos des Gartenzaunes bringst du zum Ausdruck, was es ist - eine Gartenbahn ! Auch die großen Gartenpflanzen verstärken den Eindruck.

Gut gelöst meint

Henry

[BahnLand]

Hallo Dieter,

auch von mir herzlichen Glückwunsch zu Deinem Erstlingswerk.
Ich kann den Vorrednern nur beipflichten, dass Du den Gesamteindruck Deiner ehemaligen Gartenbahn sehr gut rüber gebracht hast.

Allerdings hat sich auch mein innerer "Erbsenzähler" gemeldet:

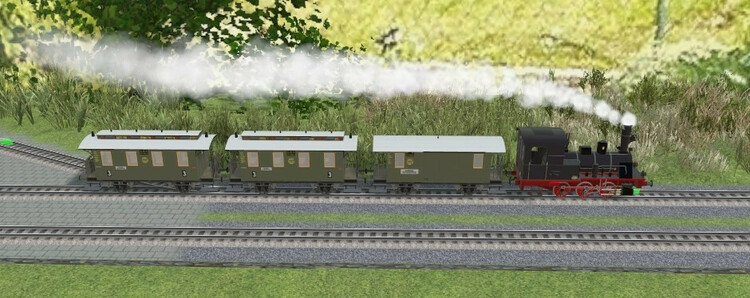

Wenn Dein Dampfzug die Endschleife des Bahnhofs "Wiesengrund" verlässt, "haut" es den letzten Wagen auf der Weiche auf das andere Gleis, weil die Weiche umgeschaltet wird, bevor der Zug sie komplett passiert hat. Dies liegt daran, dass der Abstand des unter der Lok rechts sichtbaren Gleiskontakts zur Weiche zu kurz (kürzer als die Länge des Zuges) ist.

Wenn Du den Gleiskontakt so weit nach rechts verschiebst, dass der komplette Dampfzug zwischen ihn und die Weiche passt, wird  diese erst umgeschaltet, nachdem der Zug sie passiert hat, und der Wagen bleibt auf dem richtigen Gleis.

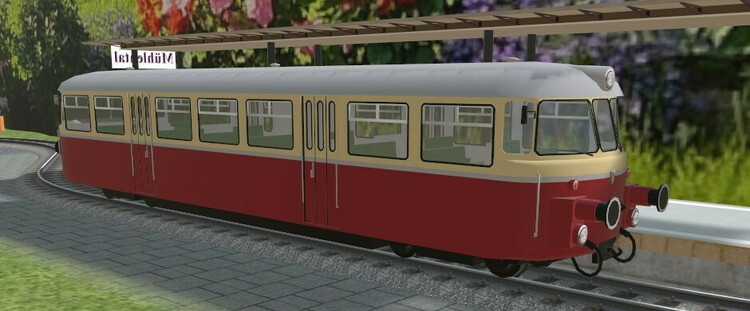

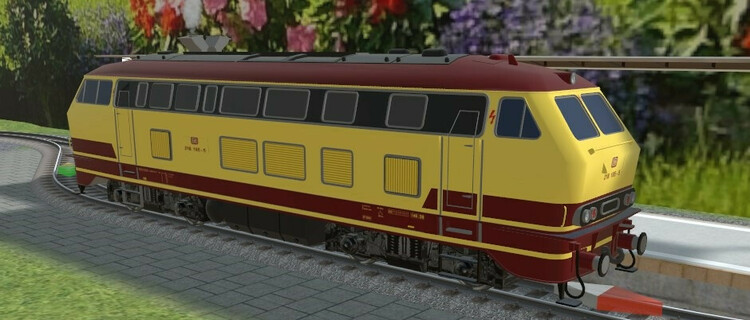

Ich weiß nicht, ob Du auch versucht hast, das Fahrzeug-Material Deiner ehemaligen LGB-Gartenanlage nachzubilden, oder ob Du die Fahrzuge aus dem Online-Katalog "frei" ausgewählt hast. Sollte letzteres zutreffen, möchte ich Dir vorschlagen, die Lok (dies ist kein Triebwagen!) aus dem obigen Bild durch einen "wirklichen" Triebwagen zu ersetzen.

Dieser Triebwagen stammt aus der Kategorie "Bahnfahrzeuge\Schmalspur\Schmalspur 1000 mm\Triebwagen" und besitzt die richtige Spurweite (Meterspur) für das von Dir verlegte "LGB"-Gleis (das von Dir eingesetzte Fahrzeug ist eine Normalspur-Lok, deren Räder nicht auf die Schienen passen).

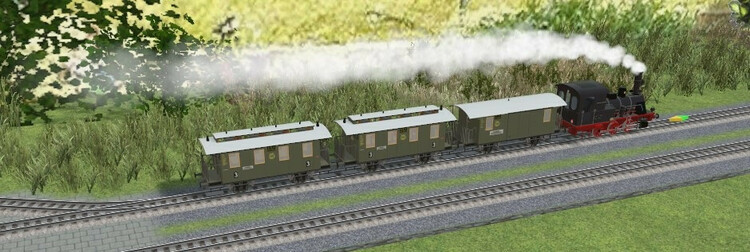

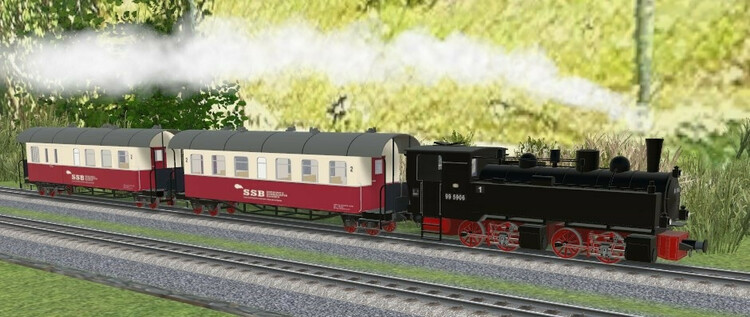

Auch Dein Dampfzug ist ein Normalspur-Zug, den ich deshalb im obigen Bild ebenfalls durch einen Schmalspurzug ersetzt habe (Lok aus der Kategorie "Bahnfahrzeuge\Schmalspur\Schmalspur 1000 mm\Dampfloks", Wagen aus der Kategorie "Bahnfahrzeuge\Schmalspur\Schmalspur 1000 mm\Personenwagen").

Von der Länge her passen die hier gezeigten Schmalspur-Züge genauso auf Deine Anlage wie Deine originalen Normalspur-Züge, sodass Du - abgesehen von der Vergrößerung des bei den ersten beiden Bildern beschriebenen Abstands - nichts zu ändern brauchst. Insbesondere funktioniert auch Deine Ereignissteuerung mit den neuen Zügen genauso wie mit den originalen Zügen.

Viele Grüße
BahnLand

Bearbeitet 23. April 2023 von BahnLand

[BahnUropa]

Hallo BahnLand,

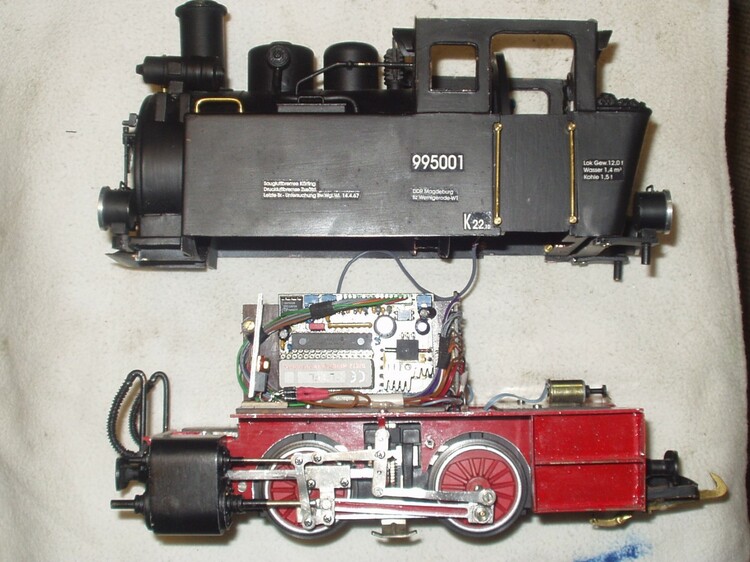

zuerst meine aufrichtigen Dank für die belehrende Kritik, hier erkennt man meine Unerfahrenheit bei MBS, lerne aber gern noch etwas dazu. Da ich im Katalog keine LGB Fahrzeuge gefunden habe, hab ich was gefällt genommen, ohne Eure Hilfe werde ich wohl nicht so weit gekommen. Den Fahrzeug selbst bau werde ich wohl nicht mehr schaffen. Auf meiner LGB Gartenbahn habe ich eine Stainz 2 Lock und eine Eigenbau Lok 995001 genannt die kleine Dicke Sie Bild

Die Lock hatte ich mit original Sound und digital gesteuert auch den Kupplungshacken ausgerüstet.

Liebe Grüße aus den Norden

Dieter

[brk.schatz]

Hallo Dieter,

auch von meiner Seite: Glückwunsch - sehr gut gelungene Anlage.

Gönne dem Dampflok-Zug hie und da mal eine Pause. Die Fahrgäste könnten diese Zeit zum Aus- Um- oder Zusteigen nutzen. Wie BahnLand oben auch schon erwähnt hatte: der/die Gleiskontkt(e) etwas verschieben -für meine Wenigkeit dann super perfekt.

Gruß Kalli

[BahnLand]

Hallo zusammen,

es gibt eine neue Version des Sketchup-DirectX-Exporters:



Dieser unterstützt eine neue Sonderkennzeichnung "_DIR..." für Sketchup-Gruppen (alle Bezeichnungen, die mit "_DIR" beginnen), womit man Bauteile eines Sketchup-Modells, die anhand von aus der Geometrie abzuleitenden Eigenschaften in Sketchup nur in einer fest vorgegebene Ausrichtung abgebildet werden, im Modellbahn-Studio trotzdem in beliebige Richtungen gedreht darstellen lassen kann.

Konkrete Beispiele solcher Bauteile sind die in Version 9 des Modellbahn-Studios neu verfügbaren Lichtobjekte _PointLight(Name), _SpotLight(Name), _TubeLight(Name) und _InteriorLight(Name), aus deren Geometrie bezogen auf die Koordinatenachsen Eigenschaften wie Reichweite, Streuwinkel (bei den Spotlicht-Varianten), Länge der Leuchtröhre (bei den _TubeLight-Varianten) und Position der Lichtquellen (_InteriorLight) abgeleitet werden. Ferner sind die damit erzeugten Leuchtröhren immer parallel zur x-Achse und die Strahlen der Spotlichter immer nach unten ausgerichtet.

Konstruiert man nun in Sketchup ein _DIR-Objekt (eine Sketchup-Gruppe "_DIR..."), dreht diese in Sketchup aus der Grundstellung heraus in eine andere Richtung und fügt dann das (nicht gedrehte) Lichtobjekt in diese Gruppe ein, stellt der Sketchup-DirectX-Eporter beim Erstellen der x-Datei die Rotationskoordinaten bereit, mit welchen das Modellbahn-Studio das komplette Lichtobjekt einschließlich der Strahlungsrichtung aus der Ausgangslage in Sketchup heraus in die gewünschte Ausrichtung im Modellbahn-Studio drehen kann.

Diese Version des Sketchup-DirectX-Exporters ersetzt die Vorgängerversion aus diesem Beitrag. Das beigefügte zip_Paket enthält wieder die 3 Dateien

DirectX_Exporter.rb   (eigentliches Exporter-Script),
DirectX_Exporter.pdf   (Handbuch)  und
DirectX_Exporter.ini  (Konfigurationsdatei für die Exporter-Einstellungen).

Das Hinterlegen der Dateien im Plugins-Verzeichnis von Sketchup erfolgt auf die übliche Weise, die im Handbuch ausführlich beschrieben ist. Die alten Dateien können dort einfach überschrieben werden, ohne dass es einer "Deinstallation" bedarf. Nach einem erneuten Start von Sketchup steht dann der neue DirectX-Exporter zur Verfügung

Viele Grüße
BahnLand

[Klartexter]

Am 16.4.2021 um 15:00 schrieb BahnLand:

Das beigefügte zip_Paket enthält wieder die 3 Dateien

DirectX_Exporter.rb   (eigentliches Exporter-Script),
DirectX_Exporter.pdf   (Handbuch)  und
DirectX_Exporter.ini  (Konfigurationsdatei für die Exporter-Einstellungen).

Sorry, aber WO finde ich das File nun wirklich? Hier ist es nicht, ebenso wenig in diesem Thread:

Irgendwo muss es doch sein....

[Neo]

Geh mal auf die erste Seite dieses Themas, erster Beitrag.

[Klartexter]

Hat sich erledigt, Wiki war hilfreich
