Faller AMS

[Henry]

Hallo Brummi,

Die Spitzkehre hast Du perfekt umgesetzt, durch die vielen Kurven dürfte es reichlich Arbeit für Dich gewesen sein. Kompliment !!!

Allerdings möchte ich darauf hinweisen, daß das reale Modell aus 2 Teilen besteht, dessen Trennung an der weißen Mittellinie vorzunehmen ist.

• 4579 = Innenkurve
• 4580 = Außenkurve

und die mit einem separaten Andockpunkten versehen werden muss, damit sie eine gemeinsame Spitzkehre (so wie von Dir modelliert) bilden können. Andererseits können beide Elemente durch Aneinanderfügen auch als einspurige Straße verwendet werden.

Danke sagt Henry

Bearbeitet 16. Juni 2016 von Henry

[Roter Brummer]

Hallo Henry,

das ist mir durchaus bewusst. Ich habe es nur noch nicht geschafft, das komplette Modell in zwei Einzelteile aufzulösen.

Bei der Nummerierung scheint etwas Unklarheit zu herrschen. Ich habe hier eine Katalogabbildung, in der die doppelte Kehre mit 4580 bezeichnet wird. Die Einzelteile scheint es separat gar nicht so zu kaufen gegeben haben. Vielleicht nehmen wir da besser 4580a und 4580b?

Dann gab es noch die komplette S-Kurven Packung 4450. Darin ist noch eine engere 90°-Kurve enthalten, die einen kleineren Radius als der kleine Radius mit 43XX-Nummern hat. Kennt da jemand die genauen Maße. Dann hätten wir nämlich (fast) alle Teile aus der berühmten Nürburgring-Packung zusammen.

HG

Brummi

P.S.: Danke für Lob und Likes

[Gast N-Bahn-Bastler]

Hallo Henry und Brummi,

die richtige Bezeichnung der einzelnen Teile lautet hochoffiziell 4580a Spitzkehre innen und 4580b Spitzkehre außen und wurde nur als Spitzkehre 4580 verkauft.

Auf der Unterseite sind die Teile mit einer entsprechenden Prägung versehen.

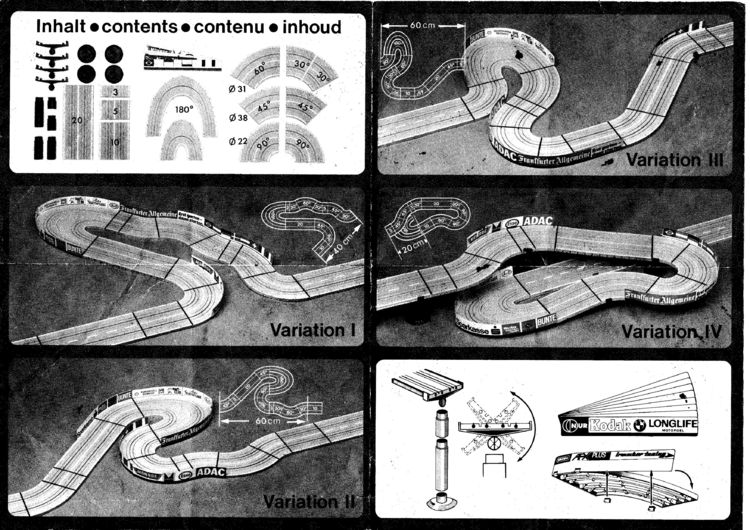

Bzgl. kleinerer Radius 90°: Ich hatte weiter oben ein Bild der Packung 4770 Schleuderstrecke.

Deutlich zu sehen sind die Einzelbögen 4580a und 4580b sowie zwei Bögen 4490 90° Außendurchmesser 220mm





Gruß Michel, der N-Bahn-Bastler


[Gast N-Bahn-Bastler]

Hallole,

hab' noch was für Euch speziell für den Nürburgring

so sah es wohl früher aus

Gruß Michel, der N-Bahn-Bastler


[Roter Brummer]

Hallo Michel,

wieder mal danke für die Info. Aber jetzt kommts (heiligs Blechle): Inzwischen habe ich herausgefunden, dass es 4490 mit 21cm und 4491 mit 22cm Außendurchmesser gab! Ich sach ja: ein Fass ohne Boden!

HG

Brummi

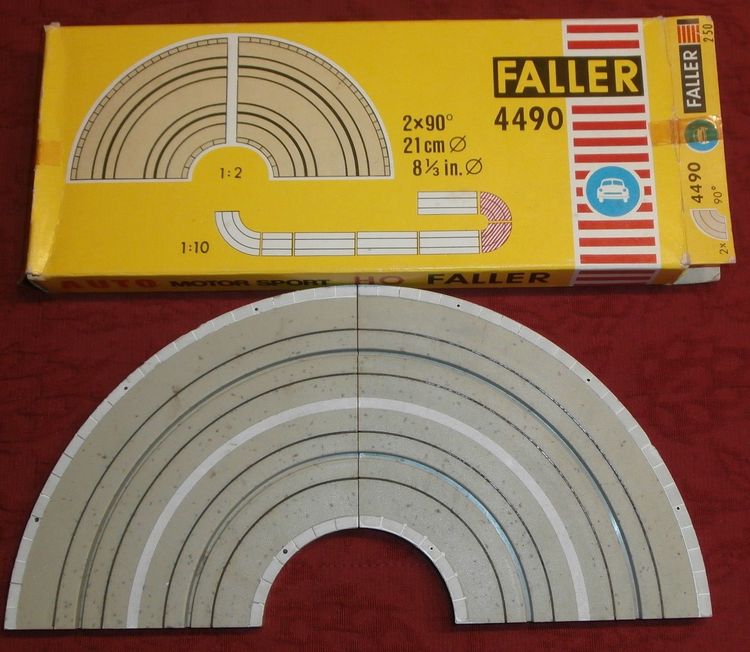

[Henry]

Hallo Brummi,

langsam ist mir wirr im Kopf wegen der Fallerschen Bezeichnungen - die möglichen Straßenteile einzeln oder nur in Packungen zu finden, ist schon Hardcore-Filtering vom Feinsten!

4490 und 4491 kann ich maßlich bestätigen. Fragt sich nun, für welchen Zweck die Straßenteile gedacht sind.

begnnen möchte ich aber mit Packung 4450, in der die 21 cm Version enthalten ist:

• das kleinste Bogenstück zur Verbindung von 2 nebeneinander liegenden Kreuzungen (Außenradius = 105 mm = 210 mm Durchmesser) habe ich benannt in
  4490a = 90° mit R = 82,5 mm
  4490b = 90° mit R = 47,5 mm

• In 4450 sind 3 Bogenteile 4330, 4360, 4390 (30°,60°,90°) enthalten, die wir mit Außendurchmesser 310 mm kennen und nicht neu erstellen müssen.

4490 ist also der 90° Bogen aus Packung 4450 mt Außendurchmesser = 210 mm.

4491 ist also der 90° Bogen aus Packung 4491 mt Außendurchmesser = 220 mm.

4492 ist also der Außendurchmesser von 380 mm.Deshalb benenne ich den Außendurchmesser von 380 mm = Außenradius = 190 mm in

• 4492 a = 90° mit R = 167,5 mm
  4492 b = 90° mit R = 132,5 mm

Nun muß ich mir aber mal alles in eine Tabelle eintragen  --- Gleise folgen morgen.

HG; Henry





Bearbeitet 17. Juni 2016 von Henry

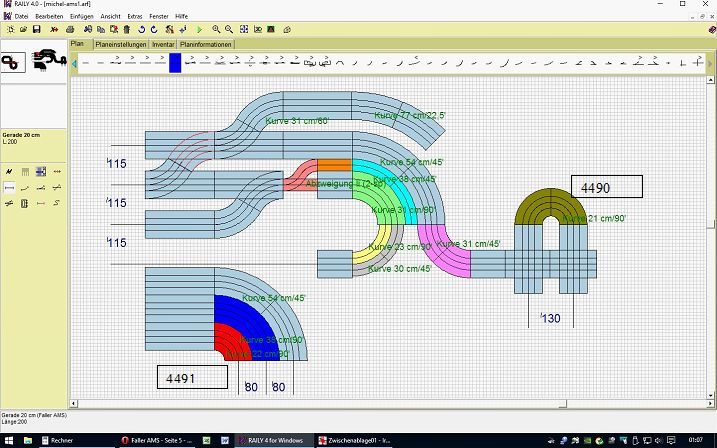

[Gast N-Bahn-Bastler]

Hallo zusammen,

Henry war schneller und ich habe mich oben verschrieben 4490 mit 21cm und 4491 mit 22cm.

Auch meine Recherchen ergaben 4491 als Parallelbahn (direkt anliegend) für 4- oder 6-spurigen Ausbau (Autobahn, Rennbahn)

und ebenso für 4490 mit Abstand 130 für Kreuzungen nebeneinander

Der 1-spurige Abzweig der 2-spurigen Bahn (4710) wird hier in Raily so besch... dargestellt, dockt aber so an

Gruß Michel, der N-Bahn-Bastler

[Roter Brummer]

Hallo zusammen,

hier die komplette Übersicht:

Zitat



• 438 Faller AMS einspurig Auto-Verladerampe, siehe auch 4538
•   450 Faller AMS einspurig Containerspiel Anschlussfahrbahn
•   451 Faller AMS einspurig Containerspiel Kehrschleifenfahrbahn
•   452 Faller AMS einspurig Containerspiel Abzweiggarnitur mit Handweiche rechts
•   453 Faller AMS einspurig Containerspiel Wendeplatz
•   454 Faller AMS einspurig Containerspiel Wendeplatz + Sperrfahrbahn (451 + 453)
• 4103 Faller AMS/AMS Racing zweispurig Grade 03cm
• 4105 Faller AMS/AMS Racing zweispurig Grade 05cm
• 4110 Faller AMS/AMS Racing zweispurig Grade 10cm
• 4120 Faller AMS/AMS Racing zweispurig Grade 20cm
• 4121 Faller AMS/AMS Racing zweispurig Grade 03cm/05cm/10cm
• 4125 Faller AMS Racing zweispurig Grade 20cm biegbar
• 4153 Faller AMS/AMS Racing zweispurig Grade 03cm/05cm
• 4222 Faller AMS/AMS Racing zweispurig Bogen 54cm 22°
• 4245 Faller AMS/AMS Racing zweispurig Bogen 54cm 45°
• 4330 Faller AMS/AMS Racing zweispurig Bogen 31cm 30°
• 4345 Faller AMS/AMS Racing zweispurig Bogen 31cm 45°
• 4360 Faller AMS/AMS Racing zweispurig Bogen 31cm 60°
• 4360 Faller AMS zweispurig Bögen 31cm 30°/60°
• 4363 Faller AMS zweispurig Bögen 31cm 30°/60°
• 4390 Faller AMS/AMS Racing zweispurig Bogen 31cm 90°
• 4407 Faller AMS zweispurig Fahrbahnpackung der Geschenkpackung 4007
• 4423 Faller AMS/AMS Racing zweispurig Bogen 54cm/77cm 22°
• 4445 Faller AMS/AMS Racing zweispurig Bogen 38cm 45°
• 4450 Faller AMS zweispurig Bögen S-Kurvenpackung
• 4490 Faller AMS/AMS Racing zweispurig Bogen 21cm 90°
• 4491 Faller AMS zweispurig Bogen 22cm 90°
• 4492 Faller AMS Racing zweispurig Bögen 38cm 90°/45°
• 4503 Faller AMS einspurig Grade 03cm
• 4505 Faller AMS einspurig Grade 05cm
• 4510 Faller AMS einspurig Grade 10cm
• 4519 Faller AMS einspurig Anschlussfahrbahn
• 4520 Faller AMS einspurig Grade 20cm
• 4532 Faller AMS einspurig Bahnübergang 45°
• 4538 Faller AMS einspurig Auto-Verladerampe, siehe auch 438
• 4541 Faller AMS einspurig Auto-Verladung Autotransporter
• 4544 Faller AMS einspurig Bogen 23cm 45°
• 4545 Faller AMS einspurig Bogen 30cm 45°
• 4546 Faller AMS einspurig Zwischenbogen 38cm 45°
• 4553 Faller AMS einspurig Grade 3,0cm/4,5cm/8,1cm/11,5cm
• 4554 Faller AMS einspurig Bögen 23cm 3x90°, 2x45°
• 4555 Faller AMS einspurig Bögen 30cm 3x90°, 2x45°
• 4556 Faller AMS einspurig gemischte Kreisbögen 23cm 90°/30cm 45°
• 4557 Faller AMS einspurig Grade 3,0cm/4,7cm/10cm/20cm
• 4558 Faller AMS einspurig Abzweigung rechts elektrisch, Garnitur achtteilig
• 4559 Faller AMS einspurig Kreuzung Garnitur fünfteilig
• 4580 Faller AMS einspurig/zweispurig Kehre 180° mit außenseitigen Ranstreifen
• 4590 Faller AMS einspurig Bogen 23cm 90°
• 4700 Faller AMS zweispurig Anschlussfahrbahn von 1963
• 4700 Faller AMS zweispurig Anschlussfahrbahn von 1967
• 4701 Faller AMS zweispurig Anschluss- und Entstörfahrbahn
• 4701 Faller AMS zweispurig Entstörfahrbahn ohne Anschlüsse
• 4702 Faller AMS zweispurig Universal-Anschlussfahrbahn von 1969
• 4703 Faller AMS Racing zweispurig Anschlussfahrbahn von 1979
• 4706 Faller AMS Containerspiel Anschlusskabel Parkplatz
• 4707 Faller AMS Doppelkabelverlängerung
• 4710 Faller AMS zweispurig Abzweigung einspurig rechts, Garnitur dreiteilig
• 4712 Faller AMS zweispurig Abzweigungen zweispurig, Garnitur sechsteilig
• 4715 Faller AMS zweispurig Abzweigung zweispurig rechts
• 4716 Faller AMS zweispurig Abzweigung zweispurig links
• 4721 Faller AMS zweispurig Kreuzung mit einer Spur 4cm
• 4722 Faller AMS/AMS Racing zweispurig Doppelkreuzung
• 4724 Faller AMS zweispurig Überholfahrbahn, nur im Katalog 1963/64 - 1965/66
• 4726 Faller AMS zweispurig Engstelle
• 4728 Faller AMS/AMS Racing zweispurig Spurwechsel
• 4729 Faller AMS Racing zweispurig Doppelkreuzung
• 4731 Faller AMS zweispurig Bahnübergang 5,0cm
• 4732 Faller AMS zweispurig Bahnschranke elektromagnetisch, Fertigmodell
• 4733 Faller AMS zweispurig Bahnschranke elektromagnetisch, Bausatz
• 4735 Faller AMS zweispurig Schaltstück 10,0cm, nur im Katalog 1965/66
• 4740 Faller AMS/AMS Racing zweispurig Fahrbahnrundenzähler
• 4741 Faller AMS zweispurig gewölbte Fahrbahnen
• 4741 Faller AMS Racing Aurora Zeit- und Rundenzähler mit AMS-Kontaktfahrbahn
• 4745 Faller AMS Racing Aurora "Racing Controll Computer" mit Aurora-Kontaktfahrbahn
• 4747 Faller AMS zweispurig Looping 25cm Durchmesser
• 4748 Faller AMS zweispurig Wippe und Sprungschanze
• 4751 Faller AMS Racing zweispurig Bruecke
• 4755 Faller AMS Racing zweispurig Looping groß
• 4770 Faller AMS zweispurig Steilwandkurve Auffahrten
• 4770 Faller AMS Racing zweispurig Schleuderstrecke
• 4771 Faller AMS zweispurig Bogen Steilwandkurve 38cm 45° Neigung 30°
• 4772 Faller AMS zweispurig Bogen Steilwandkurve 54cm 22° Neigung 30°
• 4777 Faller AMS zweispurig Bogen Steilwandkurve 38cm 45° Neigung 15°-30°
• 4777 Faller AMS Racing zweispurig Bogen Steilwandkurve 38cm 45° Neigung 30°
• 4778 Faller AMS Racing zweispurig Bogen Steilwandkurve 54cm 22° Neigung 30°
• 4779 Faller AMS Racing zweispurig Bogen Steilwandtrichter 38cm/54cm 45°/22° Neigung 30°
• 4780 Faller AMS zweispurig Sraßenüberführung, nur im Katalog 1963/64
• 4785 Faller AMS Racing zweispurig Superloop
• 4889 Faller AMS Fahrbahnklammern
• 4890 Faller AMS Fahrbahnkupplungen
• 4891 Faller AMS Anschluss-Kabelgarnitur von 1963
• 4901 Faller AMS Total-Säule mit el. Rundenzähler und Schaltstück
• 4903 Faller AMS Dunlop-Turm mit el. Rundenzähler und Schaltstück
• 5995 Faller AMS Racing zweispurig Übergang zum Aurora-AFX-System
• o.N.  Faller AMS Racing zweispurig Loop mit Spurwechsel
• o.N.  Faller Aurora AFX zweispurig Anschlussfahrbahn "Feuer-Alarm"
• o.N. Faller AMS zweispurig (Atlas?) stromloser Übergang auf Aurora-MM-Fahrbahnen



Entnommen aus: http://www.björn-clasen.de/faller-ams/fahrbahnen/fahrbahnen2.htm

Das alles nachzubauen entspräche allerdings einem Lebenswerk und würde für eine Modellbahnsimulation wohl kaum Sinn machen.

HG

Brummi



Bearbeitet 18. Juni 2016 von Roter Brummer

[Roter Brummer]

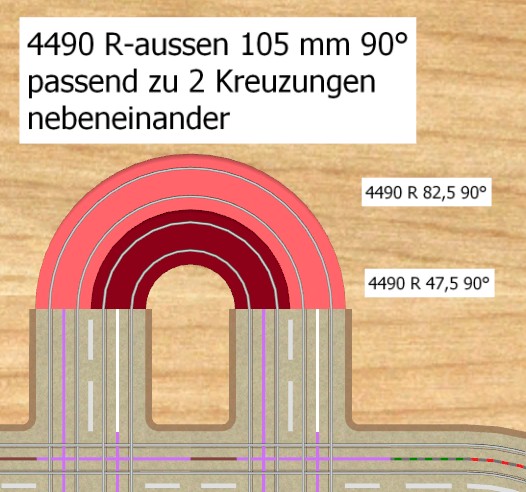

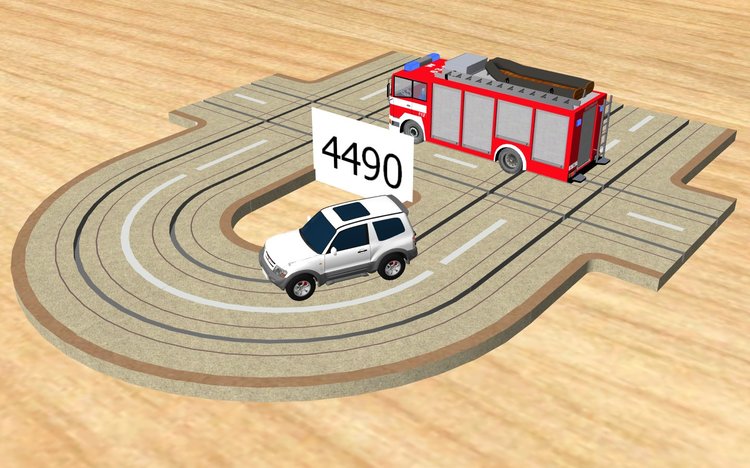

Und hier 4490 im Zusammenhang:

HG

Brummi

[Roter Brummer]

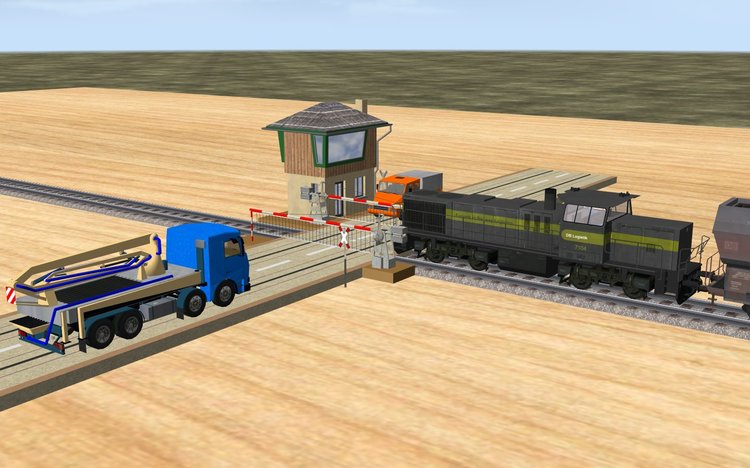

So könnte mal der Bahnübergang aussehen:

HG

Brummi

[quackster]

hallo Brummi, Henry und Michel

lobend worte für die ganze suche, konstruktion, umsetzung und mühe und und ... dieses gemeinsamen projektes von euch.

wirklich klasse arbeit die da geleistet wird, und eine weitere bereicherung für das mbs.

möge der katalog auseinander platzen, ich finde es klasse (eifrige leser wissen was ich meine)

vg quackster

[Henry]

Hallo Brummi und Michel,

danke für die Infos,

leider funktioniert der Verweis auf die Liste nicht, dafür aber dieser

Collection Clasen AMS

HG, Henry

Bearbeitet 18. Juni 2016 von Henry
http://www.björn-clasen.de/faller-ams/index.htm

[BahnLand]

Hallo Brummi und Henry,

beide Links funktionieren bei mir nicht. Sie führen beide zur "Nicht gefunden"-Seite des Modellbahn-Studios. Kopiert man aber Brummi's Link-Text und gibt ihn in die Adress-Zeile des Browsers ein, kommt man erfolgreich zum Ziel.

Ich habe nun den Linktext von Brummi hier noch einmal in einen Link "gegossen", der von mir erfolgreich aufgerufen werden kann. Kann es sein, dass jeder, der in seinem Beitrag den Link setzt, diesen selbst aufrufen kann, es aber einen Fehler gibt, wenn man versucht, den Link von einem fremden Computer aus aufzurufen? Um dies zu überprüfen, möchte ich Euch bitten, auch bei Euch den Link hier oben in diesem Absatz einmal auszuprobieren.

Viele Grüße
BahnLand

P.S.:
Ihr braucht es nicht mehr zu probieren. Solange der Beitrag bei mir noch im ursprünglichen Editier-Modus war, konnte ich die Seite erfolgreich aufrufen. Nach dem Abschicken der Seite funktionierte der Link nicht mehr (es kam die oben zitierte MBS-Seite). Auch im Korrektur-Editier-Modus (in dem ich mich nun gerade befinde), kann ich nun die Seite nicht mehr aufrufen.

Ich vermute, dass sich Neo das mal anschauen muss.

P.P.S:
Ich glaube, ich habe den Fehler gefunden:

Beim Erstellen des Links gab ich die in Brummi's Link als Text ausgegebene Adresse ("http://www.björn-clasen.de/faller-ams/fahrbahnen/fahrbahnen2.htm") ein (Brummi, warum hast Du den Link-Text herausgenommen?). Beim Abspeichern des Beitrags wurde dann diese Link-Adresse durch die Foren-Software (?) oder Neo's Foren-Einstellungen (?) in "https://www.3d-modellbahn.de/faller-ams/fahrbahnen/fahrbahnen2.htm" abgeändert. Und dies Adresse gibt es nicht. Dies erklärt auch, warum die "Nicht-gefunden"-Mitteilung eine spezifische Meldung des MBS-Forums ist.

@Neo:
Ist das eine (neue) Eigenart der von Dir benutzten Foren-Software, oder hast Du da Einfluss darauf und kannst es korrigieren?



Bearbeitet 18. Juni 2016 von BahnLand
Ergänzung

[Roter Brummer]

Ladies and gentlemen, meine sehr verehrten Damen und Herren,

hier kommt er

DER NÜRBURGRING!

Dafür musste noch der Fahrbahnwechsel gebaut werden.

Hat mich jetzt den halben Samstag gekostet.

HG

Brummi

[fex]

Hallo Brummi,

APPLAUS APPLAUS APPLAUS

Gruß fex

[BahnLand]

Hallo Brummi,

Du bist ein "Pfunds-Kerl". Das sieht ja richtig "geil" aus!

Viele Grüße
BahnLand

[schlagerfuzzi1]

hallo brummi, kann mich meinen vorschreibern nur anschliessentop...gefällt mir...gruß schlagefuzzi

[quackster]

hallo BahnLand

zu deinem beitrag hier

der link geht nicht bei mir

ups das reimt sich
vg quackster

ooh,
gerade weiter gelesen, der beitrag wäre also nicht nötig gewesen



Bearbeitet 18. Juni 2016 von quackster

[Henry]

Moin.

die Forumsoftware hat den Link auf die Serveradresse reduziert. Ich gebe jetzt im Grund der Änderung den Verweis ein, der dort als Text erscheint. Dort kann der Link markiert, kopiert und in einem neuen Tab geöffnet werden

HG, Henry

schau hier:

Bearbeitet 18. Juni 2016 von Henry
http://www.björn-clasen.de/faller-ams/index.htm

[Roter Brummer]

Hallo zusammen,

immer nur Fahrbahnteile bauen ist auch doof.

HG

Brummi

[fex]

Hallo Brummi,

AMS ist doch richtig COOL  geworden.

Gruß fex

[Gast N-Bahn-Bastler]

Hallo Brummi,

jetzt noch die Höhen eingeben und ein bißchen ausstaffierenund dann sieht's so aus wie in der AMS-Post von damals

Echt prima, gut gemacht

Gruß Michel, der N-Bahn-Bastler


[Roter Brummer]

Hallo zusammen,

habe mal noch etwas am Dunlop-Turm gebastelt:

Jetzt mit funktionierendem Rundenzähler. Nach 5 Runden ist das Rennen zu Ende und kann neu gestartet werden (kann man aber auch ändern).

Und nachts mit Beleuchtung.

@N-Bahn-Bastler: Das mit den Steigungen ist (noch) ein Problem, weil die Teile ja Gruppen sind.

HG

Brummi

[quackster]

hallo Brummi,

das ist dann nicht mehr ams gerecht, aber bei den bildern mit dem tollen modell fällt mir spontan ein:

wenn jemand zu schnell in die kurve fährt (erlaubte geschwindigkeit variabel gesteuert) zwingt eine umgestellte weiche zum halten = erst zurücksetzen dann weiterfahren.

wir brauchen ein multiplayer mbs

vg quackster

[Roter Brummer]

Hallo @quackster,

ich glaube kaum, dass es letztendlich auf eine Rennbahn hinausläuft. Wir sind hier ja schließlich Modelleisenbahner.

HG

Brummi
