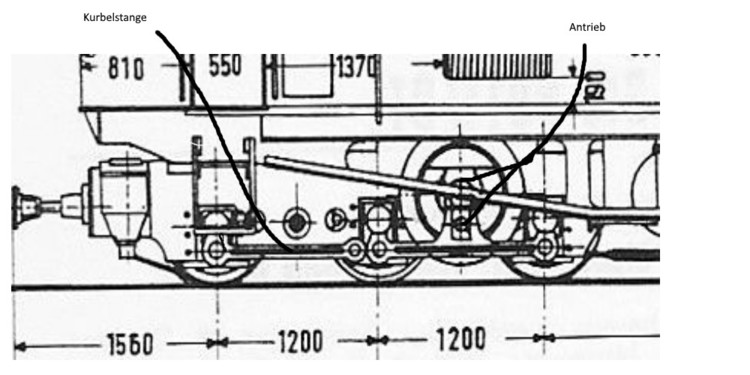

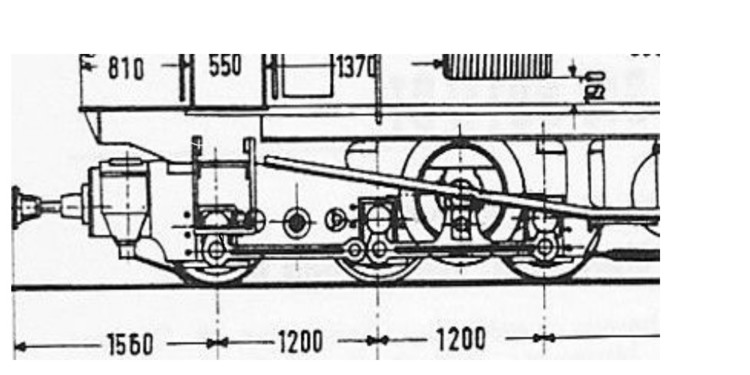

Nein meinte das Gestänge das vom Motor auf die Räder wirkt also den Kurbeltrieb. Antrieb und drei Räder 60° versetzt von links zu rechts.

MfG Hans



[Reinhard]

Hallo @pfjoh

Ah! Na toll, da hat dich @BahnLand also an mich verwiesen Wo ich das doch selber gerade erst lerne

Aber ok, habe mir gerade das Krokodil im 3D-MBS angeschaut, Also diese Übertragung ist nicht ganz so kompliziert. Die Heusinger-Steuerung einer Dampflok ist da etwas mehr. Aber sag mir mal bitte, welche Lok du genau bauen willst, weil die MariaZell... hat je einiges an Rollmaterial. Wenn das tatsächlich so wie beim "Krokodil" ist, ist das nicht so kompliziert.

Gruß
Reinhard

[BahnLand]

Hallo Reinhard,

schau mal hier:

Viele Grüße
BahnLand

[Reinhard]

Kommt mir iwie bekannt vor!

Aber ok, @BahnLand, @pfjoh,

dieses Modell sollte tatsächlich nicht so schwer sein. Dabei viel mir ein, dass du, @pfjoh, eine Seite vorher so ein Modell schon gezeigt hast "Schmalspur-Krokodoil", wie es aussieht, ist die Rad-Steuerung ähnlich wie bei dem Teil hier oben (dein Logo): das bekommen wir hin!

Gruß
Reinhard

[pfjoh]

wollte gerade einen Auszug der Plandatei hochladen

Danke im Voraus ich lerne halt gleich mit gg

[pfjoh]

Ach ja nur so zum Allgemeinwissen

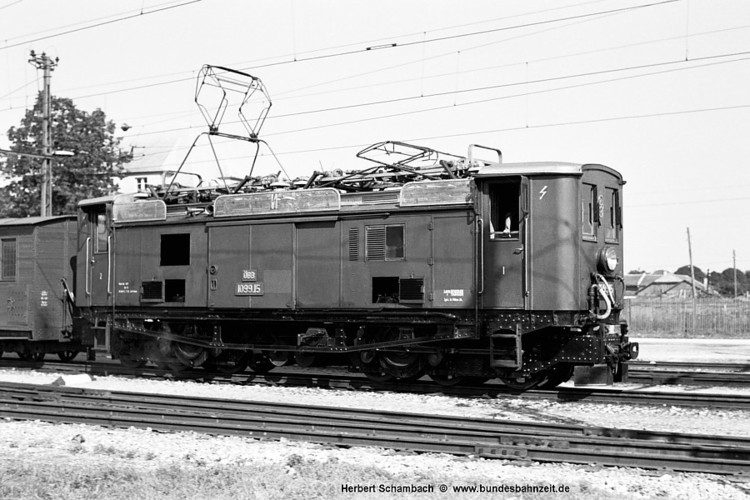

Die 1099 der Mariazeller Bahn ist ja schon eine Umgebaute 1099, es wurden nur die Wagenkästen modifiziert. Dei Erste  1099 01 ich glaube bis 1099 15 sah ja so aus.(siehe Foto leider alle nur in sw) Beide Lokomotiven basieren auf dem selben Fahrwerksrahmen. Und als Variationen währen es dann 1099 Altbau in braun und die 1099 Umbau in  JAFA also beige rot, nur rot wie oben am Foto, als Ötscherbär in braun, und als letzte Variation in ÖBB grün. Eine gabs dann noch in Hellgrau als Bauzuglok

MfG Hans

[pfjoh]

guten Morgen

Bevor mich jemand verbal erschlägt der Satz " Nur so zum Allgemeinwissen" war nicht so gemeint wie es sich liest. Nicht böse sein bin ja ein Össi. Habs jetzt bein nochmaligen lesen bemerkt das es wie klingt wie wenn ich wieder mal besser wissen will, SO WARS NICHT GEMEINT. Wollte wirklich nur mein Wissen darüber mit euch teilen. Also wenn sich dadurch jemand beleidigt gefühlt hat . entschuldige ich mich ein wenig zerknirscht. Hier noch ein Bild vom in Arbeit befindlichen Antriebs Drehgestell mit dem Kurbeltrieb. Es fehlt noch der Außenrahmen deswegen der großen Abstand vom  Rad zur Kurbelstange

So wünsch euch noch einen schönen Sonntag ich geh jetzt grillen. Blub und mir ein Bier aufmach.

MfG Hans

Bearbeitet 12. August 2018 von pfjoh

[Reinhard]

Hallo @pfjoh,

niemand fühlt sich "auf den Schlips getreten". Neben dem Modellbau auch etwas zu den Teilen zu lernen gehört doch unbedingt hier ins Forum! Mal abgesehen von der Tatsache, dass man sehr oft beim Modellbau allein deshalb nicht weiterkommt, weil man nicht versteht, was man baut. Daher gehört also umfangreiche Kenntnis über die Modelle unbedingt dazu!

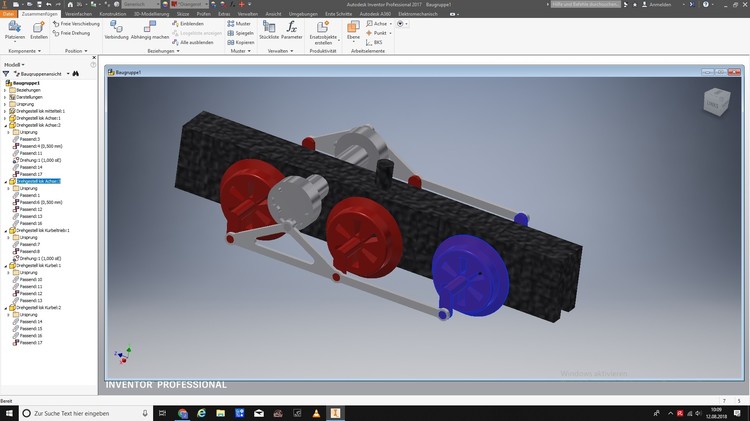

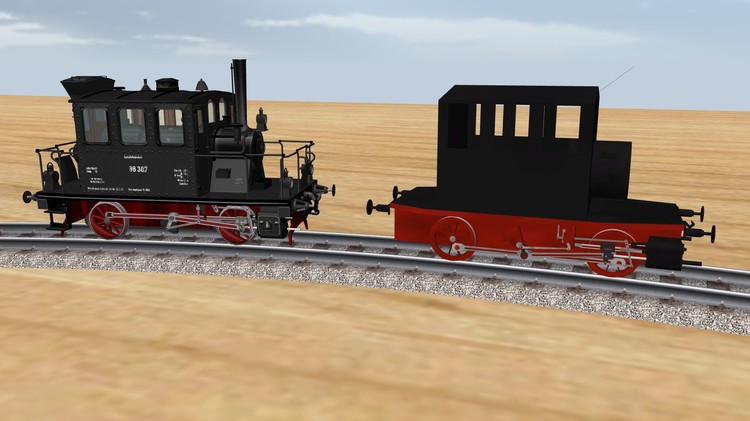

Gut, dass du mir das Bild von deiner Version in Autodesk zeigst. Ich habe nämlich überlegt, wie wir jetzt weiterkommen. Wollte gerade beginnen, dir so einen Antrieb zu bauen, was mich aber davon abhalten würde, "mein eigenes Modell" weiterzubauen. Nun sehe ich, dass du das Prinzip des Antriebs ja bereits hast.

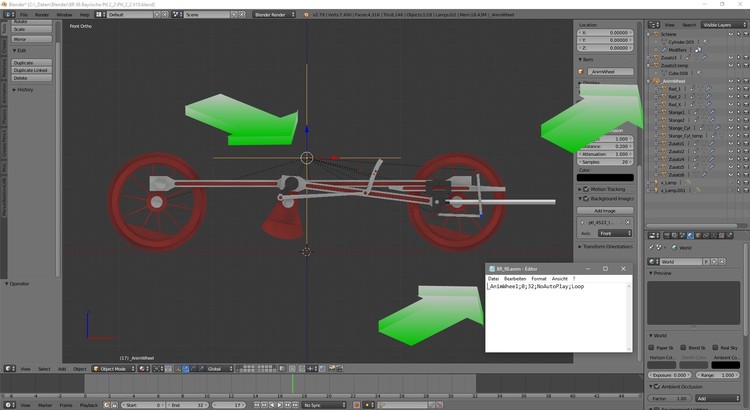

Da ich Autodesk nicht kenne, weiß ich nicht, wie bestimmte Schritte in dem Programm vorgenommen werden. Ich kann dir aber beschreiben, was ich nun in Blender machen würde:

Die Bewegung der drehbaren Teile

Vorbemerkung 1

@EASY hat u.a. hier  sehr interessante Möglichkeiten aufgezeigt, wie abhängige Objekte mit "Objektbeschränkungen" an Animationen "angekoppelt" werden können, das lasse ich hier aber mal weg, weil ich auch hier nicht weiß, ob Autodesk das mitmacht.

Vorbemerkung 2

Es liegen 5 bewegliche Teile vor: 3 Rad-Achsen, 1 Antriebsachse und 1 Kurbelstange - in Blender muss man nur eine Seite (links oder rechts) eines Drehgestells (vorn oder hinten) erstellen, weil die anderen 3 nur noch "gespiegelt" werden - das gilt in Blender auch für erstellte Animationen.

Vorbemerkung 3

Theoretisch könnten die 3 Rad-Achsen und die Antriebs-Achse so animiert werden, indem man sie "_Wheel_1", "_Wheel_2", "_Wheel_3" und "_Wheel_4" oder "_Wheel_Antrieb"  benennt. Dann müsste man damit nix weiter machen, weil sie im 3D-MBS automatisch mit der Bewegung der Lok animiert werden. Dabei gibt es aber ein Problem, das mit der Kurbel-Stange auftreten würde: Diese kann man nicht einfach "_Wheel..." nennen, da sie sich nicht nur um einen Drehpunkt dreht. Daher muss dafür eine Animation Schritt für Schritt erstellt werden. Mit der Heusinger-Steuerung habe ich aber festgestellt, dass die Drehung der Animation und die automatische Drehung der "_Wheel..." nicht übereinstimmen, deshalb habe ich auch alle "normalen" Räder mit der Animation belegt.

Und los:

Diese Animation benötigt mindestens 32 Frames (Einzelschritte). Da Start- und Endframe dieser Animation übereinstimmen müssen, bestehen meine Animationen aus 33 Frames (zumindest für die Rotation berechnet sich das besser)

Das heißt: jedes Rad und die Antriebswelle müssen eine Animation durchlaufen, in der sie von Frame 0 bis Frame 32 in jedem Frame eine Drehung von 11,25 Grad machen (nochmal: Frame 0 und Frame 32 sind dabei identisch)

Die Kurbel-Stange muss ebenfalls diese 33 Frames durchlaufen und dabei in jedem Frame folgende Bewegung durchführen:

- Drehung um den Drehpunkt der Antriebswelle um 11,25 Grad und

- Drehung um den Ankerpunkt den die Kurbel-Stange an der Antriebswelle hat um -11,25 Grad (so bleibt sie in der Waagerechten)

Nun baust du ein "unsichtbares" Elternobjekt (in Blender "Empty") welches du _AnimWheel nennst und machst alle beweglichen Teile (Räder, Antriebswelle und Kurbel-Stange) zu Unterobjekten dieses Elternobjektes.

Zum Schluss erstellst du eine Textdatei, in welche du genau diese 1 Zeile schreibst

_AnimWheel;0;32;NoAutoPlay;Loop

Keine Anführungszeichen, keine Leerzeichen, nix. Diese Textdatei speicherst du in das Verzeichnis deiner exportierten *.x-Datei und benennst sie ebenso wie die *.x-Datei aber mit der Endung .anim als zB. Mariazell_1099.anim

Soviel zur trockenen Theorie. Sag mir mal bitte, was du davon verstehst, was davon mit Autodesk geht und was ich noch besser mit Bildern unterlegen sollte. Dann wäre aber die Überlegung, ob man daraus nicht ein eigenes kleines Turorial macht.
