henricjen Posted November 14, 2019 Share Posted November 14, 2019 (edited) Hallo alle, Ich musste dieses kleine Diorama auf der Grundlage des fantastischen neuen Sägewerks von Maxwei machen. Ich werde zusätzliche Versionen davon machen, einschließlich Tag/Nacht-Szenen im Sommer, Herbst und Winter. Es fühlt sich ein wenig an wie ein Gemälde in 3D zu erstellen Kind regards, Henrik Edited November 14, 2019 by henricjen Link to comment Share on other sites More sharing options...
Andy Posted November 14, 2019 Share Posted November 14, 2019 Henrik, Du weißt schon, dass da Deine Bäume zersägt werden? Ein prächtiges Diorama! Grüße Andy Link to comment Share on other sites More sharing options...
Timba Posted November 14, 2019 Share Posted November 14, 2019 Andy, mit entsprechender Animation könnten die Bäume nachwachsen. Ein regeneratives Diorama sozusagen. Link to comment Share on other sites More sharing options...
BahnLand Posted November 14, 2019 Share Posted November 14, 2019 Hallo Henrik, vor 23 Minuten schrieb henricjen: Es fühlt sich ein wenig an wie ein Gemälde in 3D zu erstellen es fühlt sich nicht nur so an, es sieht auch so aus! Fantastisch! Viele Grüße BahnLand Link to comment Share on other sites More sharing options...
streit_ross Posted November 14, 2019 Share Posted November 14, 2019 (edited) Hallo Henrik, wusste ich doch, dass Du ein später Jünger der Malschule von Rubens oder Rembrandt bist. Beide, oder auch nur einer von beiden, hätten Dir vielleicht den Tip gegeben, das Sägewerk nicht zentral, sondern mehr ins linke Drittel des Gemäldes zu platzieren. Warum: Es nimmt die Wucht der Mitte heraus und gibt dem Beiwerk eine größere Bedeutung. Die Augen des Betrachters werden mehr beschäftigt. Man könnte sogar zum Thema einen neuen Thread aufmachen: Die Ästhetik und das MBS. Aber einem Jünger verzeiht man gern. Gruß streit_ross Edited November 14, 2019 by streit_ross Link to comment Share on other sites More sharing options...
henricjen Posted November 15, 2019 Share Posted November 15, 2019 Hallo alle, Ich muss zugeben, ich habe das Schicksal der Bäume nie so nah an einem aktiven Sägewerk oder dem goldenen Dreieck der Sägewerksplatzierung betrachtet Ich werde auch nicht den Max-Gebäude-Thread mit mehr Bildern davon spammen, sondern wollte diesen zeigen, um Max außergewöhnliche Arbeit zu feiern. Und es hat mir viel Spaß gemacht, eine Umgebung für das Sägewerk zu schaffen. Respektvolle Grüße, Henrik Link to comment Share on other sites More sharing options...
maxwei Posted November 15, 2019 Author Share Posted November 15, 2019 (edited) Hallo Henrik, superschönes Diorama, ich fühle mich geehrt,, vielen Dank. lg max PS: Aber bitte warte noch auf die fertige Version (inkl.LOD-Stufen), werde sie heute hochladen und wartet dann auf NEO's Freigabe. Edited November 15, 2019 by maxwei Link to comment Share on other sites More sharing options...
maxwei Posted November 15, 2019 Author Share Posted November 15, 2019 vor 38 Minuten schrieb henricjen: Ich werde auch nicht den Max-Gebäude-Thread mit mehr Bildern davon spammen Kannst du ruhig, das stört mich nicht solange es einen Bezug zu meinen Modellen gibt lg max Link to comment Share on other sites More sharing options...
maxwei Posted November 16, 2019 Author Share Posted November 16, 2019 Hallo zusammen, nachdem die Sägemühle hochgeladen wurde und auf @Neo's Freigabe wartet...hier mein nächstes Projekt, nach einem kurzen Ausflug in den Gebäudebau geht's jetzt wieder zurück zu den Lokomotiven: lg max Link to comment Share on other sites More sharing options...
fzonk Posted November 18, 2019 Share Posted November 18, 2019 (edited) Hallo Max, was hast du uns denn hier Schönes bei deinem Modell versteckt? Es taucht nur bei weiter Entfernung auf und ist auch nicht von allen Seiten zu sehen. Gruß Frank P.S.: es ist übrigens das eine Dachfenster Edited November 18, 2019 by fzonk Link to comment Share on other sites More sharing options...
BahnLand Posted November 18, 2019 Share Posted November 18, 2019 Halo Max und Frank, so etwas passiert in den höheren LoD-Stufen, wenn verschiedene Baugruppen gleich benannt sind, die unterschiedliche Geometrien (insbesondere verschieden platzierte Nullpunkte, bezogen auf das jeweilige Bauteil) aufweisen. Denn das Modellbahn-Studio versucht, die Darstellung insbesondere dahingehend zu optimieren, dass bei Bauteilen in verschiedenenen LoD-Stufen, welche dieselbe Bauteil-Bezeichnung (in Sketchup die Bezeichnung der Gruppe) besitzen, deren Nullpunkte genau auf den Nullpunkt des Bauteils in LOD0 ausgerichtet werden, was dann zu einer entsprechenden Verschiebung des Bauteils in höheren LoD-Stufen führt. Ich hatte selbst mit desem Problem bei mehreren meiner Modelle zu kämpfen und bekam dieses nur dadurch in den Griff, dass sämtliche Bauteile in einer LoD-Stuffe unterschiedlich benannt wurden und dasselbe Bauteil (mit derselben Bezeichnung und natütrtlich derselben Funktion) in verschiedenen LoD-Stufen tatsächlich den Nullpunkt (relativ bezogen auf das Gesamtmodell) immer an derselben Stelle hatte. Bei Einhaltung dieser Vorgaben konnte ich dann diesen Effekt bei meinen betroffenen Modellen beseitigen. Viele Grüße BahnLand Link to comment Share on other sites More sharing options...
maxwei Posted November 19, 2019 Author Share Posted November 19, 2019 Jo Zefix, wieder was übersehen, Danke für den Hinweis, werde das hoffentlich heute abend bereinigen können. lg max Link to comment Share on other sites More sharing options...
maxwei Posted November 19, 2019 Author Share Posted November 19, 2019 Hallo zusammen, Fehler bereinigt, ich hoffe der Letzte, Mühle wurde neu hochgeladen mit der Bitte an @Neoum Freigabe. lg max Link to comment Share on other sites More sharing options...
metallix Posted November 22, 2019 Share Posted November 22, 2019 Hi Es gibt noch einen "fehler": es fehlen holzfaeller mit kettensaegen. Hier eine modellbeschreibung Cheers Tom Link to comment Share on other sites More sharing options...
Wüstenfuchs Posted November 22, 2019 Share Posted November 22, 2019 @metallix, Könnte sich um meinen Brüder handeln.😈😆 Der ist allerdings kein Ostfriese. HG Wüstenfuchs Link to comment Share on other sites More sharing options...

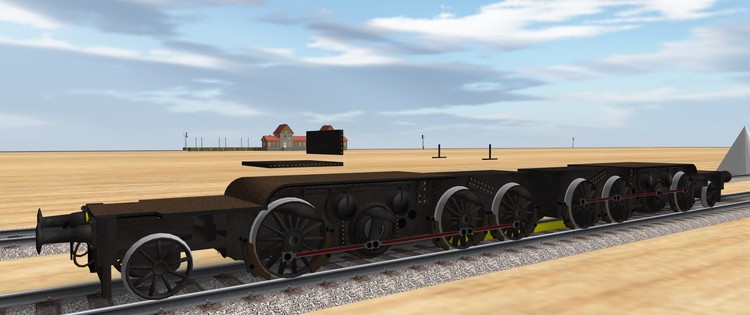

maxwei Posted November 25, 2019 Author Share Posted November 25, 2019 Hallo zusammen, der Anfang der BBÖ1189 ist gemacht, Fahrwerk ist so ziemlich fertig, alle Animationen stehen, jetzt geht's an den Aufbau. lg max Link to comment Share on other sites More sharing options...
maxwei Posted November 25, 2019 Author Share Posted November 25, 2019 Grad les ich nochmal... vor 2 Stunden schrieb maxwei: alle Animationen stehen wenn alle Animationen stehen, ist es dann noch eine Animation?... philosophische grüsse … max Link to comment Share on other sites More sharing options...

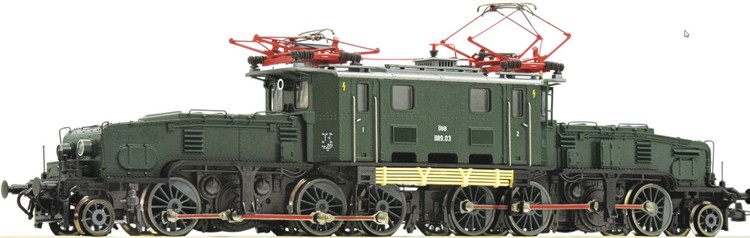

maxwei Posted November 30, 2019 Author Share Posted November 30, 2019 Hallo zusammen, ich bräuchte mal ein bißchen Unterstützung bei der ÖBB 1089 (Krokodil): Wenn ich mir die Bilder im Netz so anschaue, dann haben alle Modell-Loks den vorderen und hinteren Aufbau mit dem zugehörigen Drehgestell verbunden was ein Ausscheren zum Mittelteil nach sich zieht, bei den Original-Loks sehe ich da aber keinen Schwenk, heißt für mich daß im Original der Aufbau komplett ist, ohne Einzelbewegungen der Oberteile, ist das jetzt ein Kompromiss aufgrund der geringen Kurvenradien denn es in der Form im Original ja nicht gibt?...weiters ergibt sich für mich dann das Problem daß eben die Oberteile in der Kurve sehr weit hinausragen (die Länge der Lok ist ja enorm) und weiters die Räder in der Kurve einfach nur schlecht auf die Schienen zu bringen sind, auch nur ein Kompromiss, weiß jemand, nur zur Info, wie das wirklich im Original ist? lg max Link to comment Share on other sites More sharing options...
streit_ross Posted November 30, 2019 Share Posted November 30, 2019 Hallo max, wenn man im Internet nach dem Begriff Krokodil(Lokomotive) sucht, erfährt man u.a. folgendes Um die langen Lokomotiven in den engen Kurven fahrbar zu machen, wurde das Fahrwerk auf zwei Rahmen aufgeteilt, die mit einer Kurzkupplung verbunden und mit niedrigen Aufbauten versehen waren. Von den beiden Fahrwerken wurde ein kurzer Lokkasten getragen, in dem der Transformator und die Führerstände untergebracht waren, der aber keine Zugkräfte aufnehmen musste. Vielleicht hilft Dir das weiter. Gruß streit_ross Link to comment Share on other sites More sharing options...

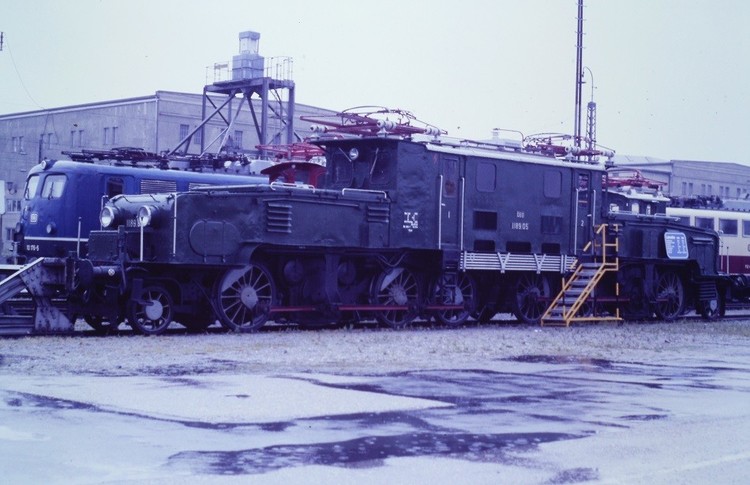

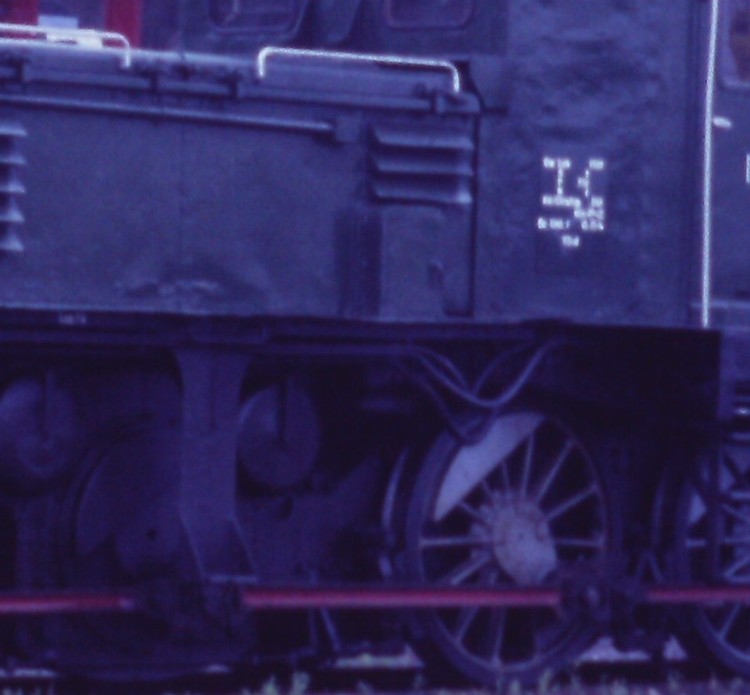

BahnLand Posted November 30, 2019 Share Posted November 30, 2019 (edited) Hallo Max, vor 3 Stunden schrieb maxwei: bei den Original-Loks sehe ich da aber keinen Schwenk das liegt einzig daran, dass beim Vorbild die Kurvenradien zu groß sind, als dass das Ausschwenken der Vorbauten richtig sichtbar würde. Tatsächlich sind auch beim ÖBB-Krokodil genauso wie beim SBB-Krokodil die Vorbauten fest mit den Drehgestellen verbunden und schwenken daher in den Kurven gegenüber dem Mittelteil aus. Leider habe ich im Internet keine Videos gefunden, wo man das Österreichische Krokodil über eine Weichenstraße fahren sieht. Da hätte man es am besten sehen können. Bei diesem Video (ab Minute 3:30) oder auch hier (ab Minute 1:31) kann man es bestenfalls erahnen, dass die Vorbauten gegenüber dem Mittelteil etwas "eingeschlagen" sind. Bei diesem Video einer "Train Simulator"-Fahrt kann man jedoch aus der Lokführer-Perspektive ab den Minuten 10:16, 23:12, 24:15 und 25:36 deutlich erkennen, wie sich der Vorbau gegenüber dem Frontfenster-Ausschnitt seitlich verschiebt. Auf dem obigen Foto bzw. dem Ausschnitt unten kann man den Übergangsschlitz zwischen dem Vorbau und dem Mittelteil sehr gut erennen. Auch sieht man deutlich, dass die Leitungen am Übergang flexibel sind, um in den Kurven auseinandergezogen und zusammengebogen werden zu können. Beim "Umlaufblech" sieht man es nicht so gut, da hier anscheinend die sich überlappenden Trittbleche sich berührend aufeinander liegen. Leider habe ich dazu nicht mehr Informationen. Viele Grüße BahnLand P.S.: Jetzt hat mich @streit_ross überholt. Danke für die zusätzliche Information! Edited November 30, 2019 by BahnLand Link to comment Share on other sites More sharing options...

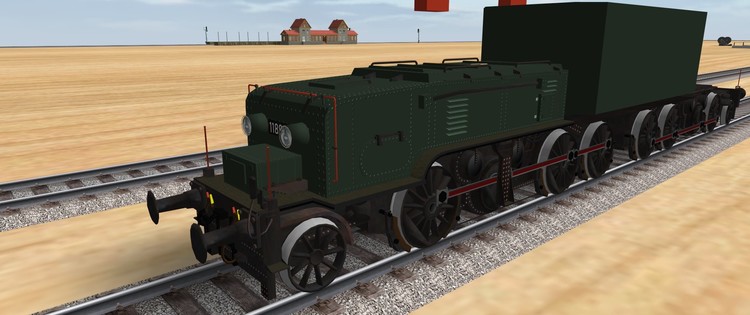

maxwei Posted December 3, 2019 Author Share Posted December 3, 2019 Hallo zusammen, mal ein kleiner Zwischenschritt... lg max Link to comment Share on other sites More sharing options...
Andy Posted December 3, 2019 Share Posted December 3, 2019 (edited) Das erinnert mich so an das Photo, dass ich gepostet habe, als bei meinem Krokodil durch die Doppelspur das Heck herum geschleudert wurde Edited December 3, 2019 by Andy Link to comment Share on other sites More sharing options...
maxwei Posted December 4, 2019 Author Share Posted December 4, 2019 Hallo zusammen, Danke für die Likes, das motiviert... Ich habe mal eine Frage zur 1089, vielleicht weiß das jemand: Wie wurde das mit dem Rück-Rotlicht gemacht, wurden da nur die Scheiben getauscht?, so lässt sich das auf keinem Bild erkennen, oder gabs die da gar nicht? lg max Link to comment Share on other sites More sharing options...
BahnLand Posted December 4, 2019 Share Posted December 4, 2019 (edited) Hallo Max, laut dieser Info (auf "Siehe mehr" klicken) hat Roco dem ÖBB-Krokodil einen "schweizerischen Lichtwechsel" verpasst und hierfür nur die Lampe in Fahrtrichtung "hinten rechts unten" rot ausgeleuchtet. Mehr Information habe ich leider nicht gefunden. Wenn diese Aussage auch für das Vorbild zutrifft, ist sicher eine rote Filterscheibe mit im Spiel. Leider konnte ich sonst keine Informationen zu diesem Thema finden. Viele Grüße BahnLand Edited December 4, 2019 by BahnLand Link to comment Share on other sites More sharing options...
maxwei Posted December 4, 2019 Author Share Posted December 4, 2019 Hallo BahnLand, erstmal danke für die Info... vor einer Stunde schrieb BahnLand: Leider konnte ich sonst keine Infprmationen zu diesem Thema finden. Mir geht's genauso, dabei kann ich schon sagen, daß ich grundsätzlich ganz gut im Finden von Info's im Web bin,...naja was soll's, ich mache Doppelrücklichter und fertig. lg max Link to comment Share on other sites More sharing options...
