Paul's Modellbauversuche

[Paul5102]

Nach dem Blauen Blitz hat mich ein MBS-Mitglied gefragt, ob ich vielleicht den BR 614 bauen mag. Meine Erfahrungen mit dem Blender-modellbau sind noch nicht sehr toll. Es wird mein 2tes Schienenfahrzeug. Leider finde ich kein gutes Vorlagenmaterial für den BR 614 den es ja in etlichen Ausführungen gibt. Aber ich versuche es trotzdem, und möchte euch das  nicht vorenthalten. Dies ist der momentane Stand. Tips und Anregungen etc sind immer willkommen!

LG

Paul

[streit_ross]

Halllo @Paul5102.

unter diesem Link Baureihe 614 - Technische Daten (nahverkehr-franken.de) findest Du die technischen Daten und Ansichtszeichnungen einschließlich Abmessungen. Ich denke, Du kannst etwas damit anfangen.

Gruß

streit_ross

[Markus Meier]

vor 43 Minuten schrieb streit_ross:

Halllo Paul5102.

unter diesem Link Baureihe 614 - Technische Daten (nahverkehr-franken.de) findest Du die technischen Daten und Ansichtszeichnungen einschließlich Abmessungen. Ich denke, Du kannst etwas damit anfangen.

Gruß

streit_ross

Genau die seite hatte ich dem paul auch geschickt 😁☝️



vor 2 Stunden schrieb Paul5102:

Nach dem Blauen Blitz hat mich ein MBS-Mitglied gefragt, ob ich vielleicht den BR 614 bauen mag. Meine Erfahrungen mit dem Blender-modellbau sind noch nicht sehr toll. Es wird mein 2tes Schienenfahrzeug. Leider finde ich kein gutes Vorlagenmaterial für den BR 614 den es ja in etlichen Ausführungen gibt. Aber ich versuche es trotzdem, und möchte euch das  nicht vorenthalten. Dies ist der momentane Stand. Tips und Anregungen etc sind immer willkommen!

LG

Paul



Der anfang ist gemacht 👍

[Paul5102]

Mühsam ernährt sich das Eichhörnchen... aber es geht weiter, und ich möchte euch den Fortschritt nicht vorenthalten:

[Paul5102]

Ein paar Fortschritte habe ich zu vermelden..

Wenn euch was auffällt, das geändert gehört, bitte melden! Konstruktive Kritik ist immer Willkommen!
Lt. Zeichnung habe ich die Verkleidungen der Puffer (oder wie immer das heisst) gebaut, aber mir kommen sie zu gross vor...

[Paul5102]

Innen is noch nix los...

[Dad3353]

52 minutes ago, Paul5102 said:

Ein paar Fortschritte habe ich zu vermelden..

Wenn euch was auffällt, das geändert gehört, bitte melden! Konstruktive Kritik ist immer Willkommen!
Lt. Zeichnung habe ich die Verkleidungen der Puffer (oder wie immer das heisst) gebaut, aber mir kommen sie zu gross vor...

@Paul5102...

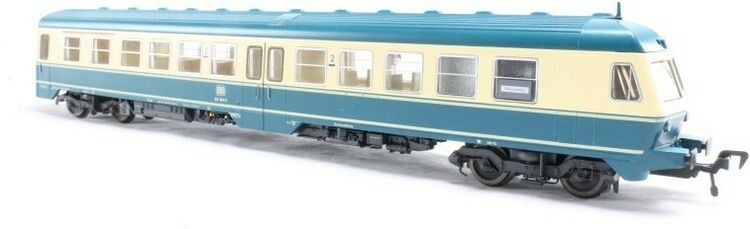

The smoothing is excellent, well done. Maybe not needed for the buffer covers, though..? Here's pictures; a photo, the Marklin version and the Fleischmann version. Does that help..?

Die Glättung ist ausgezeichnet, gut gemacht. Für die Pufferabdeckungen ist das vielleicht nicht nötig...? Hier sind Bilder; ein Foto, die Marklin-Version und die Fleischmann-
Version. Hilft das?

Douglas

[Paul5102]

@Dad3353 Danke Dir für Kommentar und Fotos! Die Buffer Verkleidungen sind wirklich Monster. Ich werfde weiter berichten..

LG

Paul

[Markus Meier]

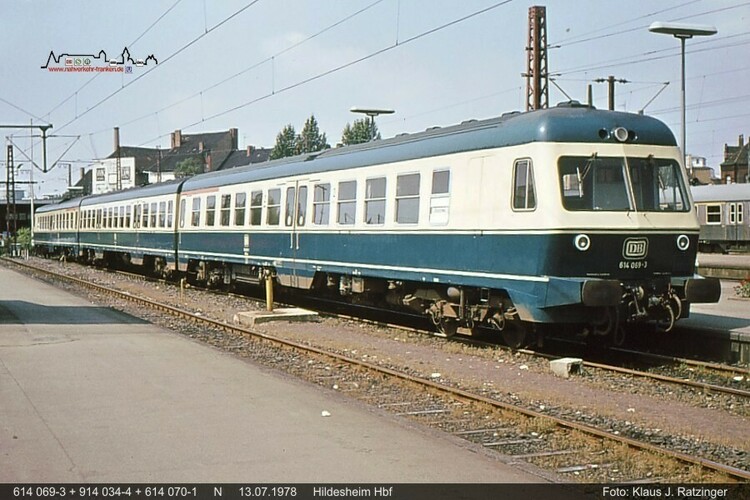

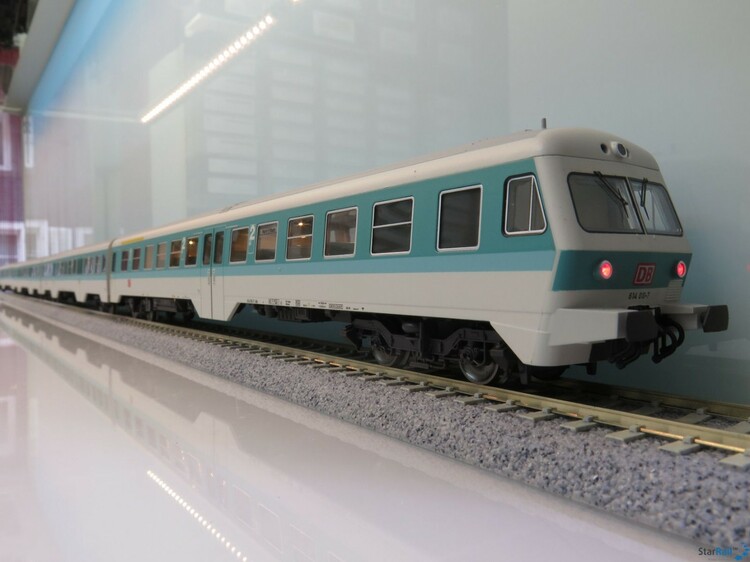

Genau. Die gängigsten Versionen sind die Grün/Weisse und die Verkehrsrote. Außerdem gabs noch die Dunkelblau/Gelbe und die Orange/Weisse

https://www.modellbahnzentrum-uerdingen.de/h0-d-db-dieseltriebwagen-br-614-4a-ep-v-verkehrsrot-teilig-3.html?language=de

https://www.menzels-lokschuppen.de/Modellbahnen/Triebwagen-zuege/Liliput-133162-DBAG-Personenwagen-2-Kl-Ep-5.html

Schaut gut aus 👍



Bearbeitet 20. Februar 2023 von Markus Meier

[Markus Meier]

Der Innenraum scheint hier Grün gehalten zu sein. Wohl auch bei der Verkehrsroten ( sicher bin ich mir aber ned ) ich glaube aber sowohl in den Kabinen wie auch im Gemeinschaftsfahrgastraum war es so. Ganz Früher war es ja so das es noch gar ned dieses Verkehrsroten gab. Ich glaube erst aber dieser Epoche gab es diese Verkehrsroten Lackierungen bei der Bahn. Später wurden dann auch die Regiozüge eingeführt z. B die BR 628 die hatten dann auch den Begriff " Regio " noch dran stehen. Allerdings gabs bei der DB 420 schon blaue sitze. Die BR 614 hatte diese glaub ich noch ned obwohl die BR 614 glaub ich als Regionalzug und nicht als Nahverkehrszug operierte

https://bahnsteigbilder.startbilder.de/bild/Deutschland~Triebwagen~Inneneinrichtungen/23469/der-innenraum-eines-vt-614-21072006.html

Bin schon gespannt



[Markus Meier]

P.s ich muss mich korregieren. In dem oberhalb dieses beitrages zu sehenden link gibts dieses Abteilfoto ( ich glaub das sind die 1 Klasse Bereiche ) da sind die sitze Blau  wenn mich meine Augen ned täuschen. Also nur im Gemeinschaftsabteil Grün und im Abteilbereich Blau. Soweit ich es bisher recherchiert hab. Und das dann über alle BR 614 Varianten genau so denk ich mir mal. Hoffe ich konnte bissl mithelfen mit dieser feststellung



Sollte daran irgendwas falsch sein darf es natürlich zur berichtigung angemerkt werden 😉

Bearbeitet 20. Februar 2023 von Markus Meier

[Paul5102]

Danke Markus! Bin auch schon gespannt!

[Paul5102]

Ein bischen was gibts wieder ....auf einer Seite gibts die Türen..

[Paul5102]

Weiss jemand vielleicht, wo der BR614 seine Abgase los wird?

[Reinhard]

Am 15.2.2023 um 19:45 schrieb Paul5102:

Meine Erfahrungen mit dem Blender-modellbau sind noch nicht sehr toll. Es wird mein 2tes Schienenfahrzeug.

Hallo @Paul5102,

von einem Modellbauer zum anderen: ich bin begeistert! Und: nur Mut, das Lernen von Blender kommt mit dem Machen. Und deine Modelle sehen doch wirklich gut aus! Bei mir ist leider seit einiger Zeit gar nichts möglich, da ich im wirklichen Leben viel Stress und Probleme habe. Daher freut es mich umso mehr, dass es wieder einen Modellbauer für Schienenfahrzeuge gibt und auch die Community wird es dir danken.

Dass ich dir das jetzt schreiben kann bedeutet, dass ich einen riesigen Schritt geschafft habe: heute endlich neues Haus bezogen (mit allen Schwierigkeiten im letzten Jahr - von Problemen bei der Modernisierung bis hin zu einem seit 2 Jahren laufenden Erbstreit...). Aber ich bin hier, bin wieder im Netz und es geht immer weiter voran. Damit bin auch ich bald wieder am Modellbau dran.

Also: nur weitermachen, nicht von Problemen überwältigen lassen. Hier im Forum findest du Unterstützung, Hilfe und Zuspruch. Da ich selbst schon ein Weilchen mit Blender arbeite, kann ich dir vielleicht auch den einen oder anderen Tipp geben.

Gruß
Reinhard

[Paul5102]

Servus Reinhard! So viel Zuspruch....danke Dir dafür!  Ich habe Stress und Probleme glücklicherweise hinter mir. Aber viele Hobbies. (Momentan komme ich nicht mal dazu meine eigene Anlage weiter zu bauen, von LUA mal ganz abgesehen. Aber Ich bin froh, auf Blender 3.xx umgestiegen zu sein. Es ist da wirklich angenehmer zu Bauen.

Schön, dass es aufwärts geht mit der Erfüllung Deiner Pläne! Alles Gute, und ich hoffe, man liest wieder von einander.

LG Paul

[Markus Meier]

vor 18 Stunden schrieb Paul5102:

Weiss jemand vielleicht, wo der BR614 seine Abgase los wird?

Ich denke mal das es bei Dieseltriebwagen genauso gehandhabt wird wie bei Dieselloks und der Abgasaustoss über das Dach erfolgt und dort irgendwo eine art Schornstein installiert sein sollte. Ein seitlicher oder ein hinterfahrzeug austoss wie beim Auto kann ich mir schlecht vorstellen. Weil die Fahrgäste am Bahnhof auch nich die Abgase beim ein und aussteigen des Zuges einatmen wollen daher ergibt für mich nur der Schadstoffausstoss über das Dach Sinn



Sicher bin ich mir aber ned !!! Rein logisch betrachtet denk ich mir das aber so

Entsprechende Bilder im Internet konnte ich bisher aber ned ausmachen wo da der Rauch genauo rauskommt. Ich glaube wenn man überhaupt Rauch sehen sollte ist das auch nur ganz wenig. Es sind ja keine Dampfloks. Bei der Stadler gibts auch kein Rauch.

Aber wie gesagt wo genau der Ausstoss installiert ist weiss ich grad auch ned

Bearbeitet 24. Februar 2023 von Markus Meier

[Paul5102]

Ja Markus, genau das meine ich. Kein Foto wo man erkennen kann wo oben der Rauch rauskommt. Aber vielleicht ist der Motor ja sooooooo sauber. Leider ist auf den Skizzen auch nicht zu erkennen, wo der Motor überhaupt sitzt.

Es ging wieder ein bissl was weiter:

[Roter Brummer]

Auf diesem Bild

https://www.modellbahn-rhein-main.de/wp-content/themes/yootheme/cache/fa/ROS1016-4430-DC-Fleischmann-analog-Dieseltriebzug-BR-614-der-DB-Ankauf-Modellbahn-Modelleisenbahn-Ankauf-2-fabea8da.jpeg

kann man ganz gut erkennen, wo der Auspuff sitzt.

HG
Brummi

[Paul5102]

Hallo Brummi, meinst eh hier? Das hätte ich mir eh so vorgestellt, aber sicher war ich mir nicht.

Danke für Dein Engagement!

LG

Paul

[Roter Brummer]

Hallo Paul,

nein, das ist ein Missverständnis. Ich meine. es müsste das Dingsbums rechts neben der Mitteleinstiegstür zwischen dem Toilettenfenster (?) und dem nächsten Abteilfenster sein. Auf einigen Bildern sind dort schwarze Ablagerungen bei sonst sauberem Dach zu erkennen.

HG
Brummi

[BahnLand]

Hallo Paul,

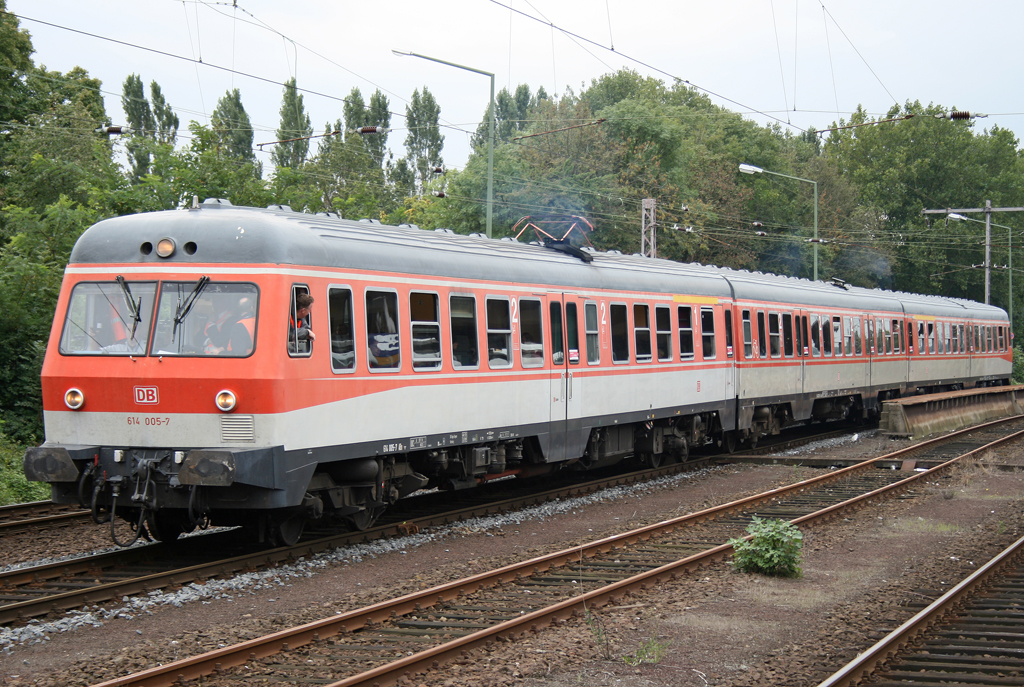

auf diesen Grundrissen sieht man neben der Toilette einen Schacht, der vermutlich das Abgasrohr enthält. Dies würde zur Aussage von Brummi passen. Außerdem habe ich hier ein Bild gefunden, bei dem man genau an dieser Stelle Abgasschwaden erkennt.

Viele Grüße
BahnLand

[Markus Meier]

Dann wird es wohl das Teil oberhalb der Klassenummer rechts neben dem Mitteleinstieg sein 🤔 Der Motor wird wohl unten irgendwo sein. Wahrscheinlich in einem  der größeren Kästen

Bearbeitet 25. Februar 2023 von Markus Meier

[Paul5102]

@BahnLand Supa Foto, darauf wär ich nie gekommen! Danke allen für die Hinweise!

[Paul5102]

Wieder was geschehen. Zwischenwände und Innentüren.. Aber nun habe ich ein massives Problem mit der Textur der Sitze.
